2018 OPEL GRANDLAND X Instrukcja obsługi (in Polish)

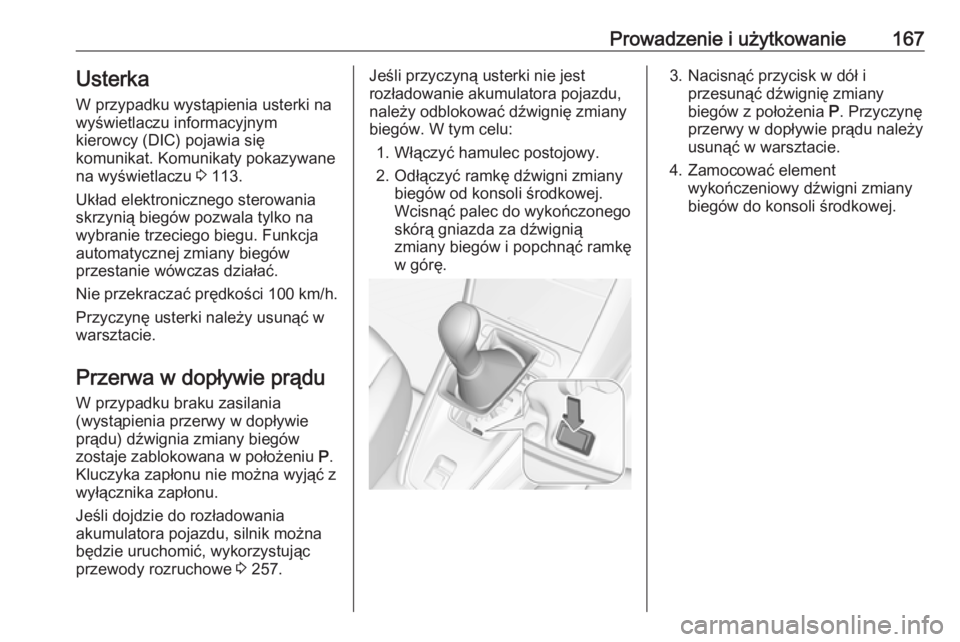

Prowadzenie i użytkowanie167UsterkaW przypadku wystąpienia usterki na
wyświetlaczu informacyjnym
kierowcy (DIC) pojawia się
komunikat. Komunikaty pokazywane na wyświetlaczu 3 113.
Układ elektronicznego sterowania skrzynią biegów pozwala tylko na
wybranie trzeciego biegu. Funkcja
automatycznej zmiany biegów
przestanie wówczas działać.
Nie przekraczać prędkości 100 km/h.
Przyczynę usterki należy usunąć w
warsztacie.
Przerwa w dopływie prądu
W przypadku braku zasilania
(wystąpienia przerwy w dopływie
prądu) dźwignia zmiany biegów
zostaje zablokowana w położeniu P.
Kluczyka zapłonu nie można wyjąć z wyłącznika zapłonu.
Jeśli dojdzie do rozładowania
akumulatora pojazdu, silnik można
będzie uruchomić, wykorzystując
przewody rozruchowe 3 257.Jeśli przyczyną usterki nie jest
rozładowanie akumulatora pojazdu, należy odblokować dźwignię zmiany
biegów. W tym celu:
1. Włączyć hamulec postojowy.
2. Odłączyć ramkę dźwigni zmiany biegów od konsoli środkowej.
Wcisnąć palec do wykończonego
skórą gniazda za dźwignią
zmiany biegów i popchnąć ramkę
w górę.3. Nacisnąć przycisk w dół i przesunąć dźwignię zmiany
biegów z położenia P. Przyczynę
przerwy w dopływie prądu należy
usunąć w warsztacie.
4. Zamocować element wykończeniowy dźwigni zmiany
biegów do konsoli środkowej.

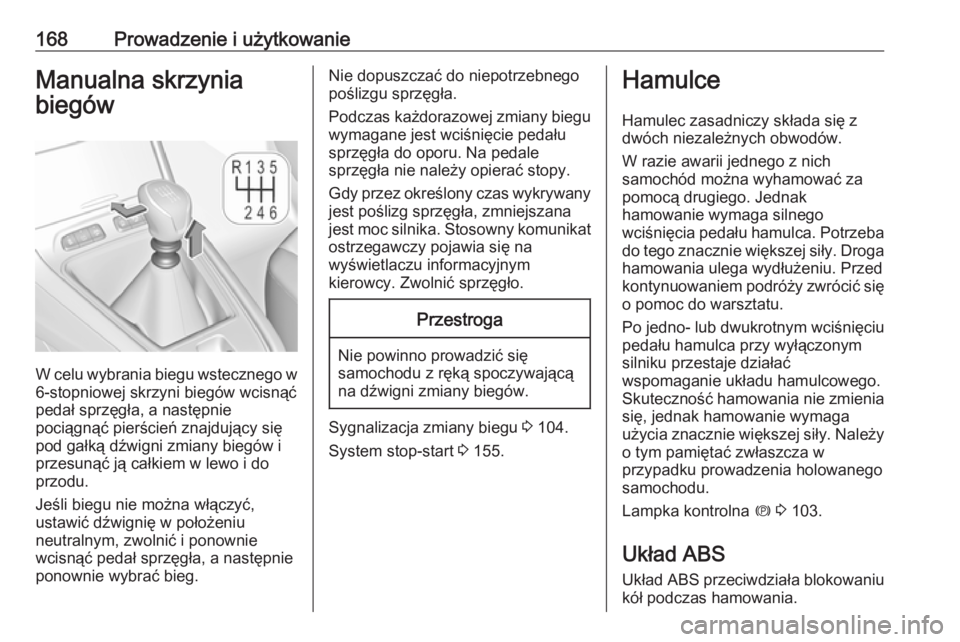

168Prowadzenie i użytkowanieManualna skrzyniabiegów
W celu wybrania biegu wstecznego w
6-stopniowej skrzyni biegów wcisnąć
pedał sprzęgła, a następnie
pociągnąć pierścień znajdujący się
pod gałką dźwigni zmiany biegów i
przesunąć ją całkiem w lewo i do
przodu.
Jeśli biegu nie można włączyć,
ustawić dźwignię w położeniu
neutralnym, zwolnić i ponownie
wcisnąć pedał sprzęgła, a następnie
ponownie wybrać bieg.
Nie dopuszczać do niepotrzebnego
poślizgu sprzęgła.
Podczas każdorazowej zmiany biegu wymagane jest wciśnięcie pedału
sprzęgła do oporu. Na pedale
sprzęgła nie należy opierać stopy.
Gdy przez określony czas wykrywany
jest poślizg sprzęgła, zmniejszana
jest moc silnika. Stosowny komunikat
ostrzegawczy pojawia się na
wyświetlaczu informacyjnym
kierowcy. Zwolnić sprzęgło.Przestroga
Nie powinno prowadzić się
samochodu z ręką spoczywającą
na dźwigni zmiany biegów.
Sygnalizacja zmiany biegu 3 104.
System stop-start 3 155.
Hamulce
Hamulec zasadniczy składa się z
dwóch niezależnych obwodów.
W razie awarii jednego z nich
samochód można wyhamować za
pomocą drugiego. Jednak
hamowanie wymaga silnego
wciśnięcia pedału hamulca. Potrzeba do tego znacznie większej siły. Droga
hamowania ulega wydłużeniu. Przed
kontynuowaniem podróży zwrócić się o pomoc do warsztatu.
Po jedno- lub dwukrotnym wciśnięciu
pedału hamulca przy wyłączonym
silniku przestaje działać
wspomaganie układu hamulcowego.
Skuteczność hamowania nie zmienia się, jednak hamowanie wymaga
użycia znacznie większej siły. Należy
o tym pamiętać zwłaszcza w
przypadku prowadzenia holowanego samochodu.
Lampka kontrolna m 3 103.
Układ ABS Układ ABS przeciwdziała blokowaniu
kół podczas hamowania.

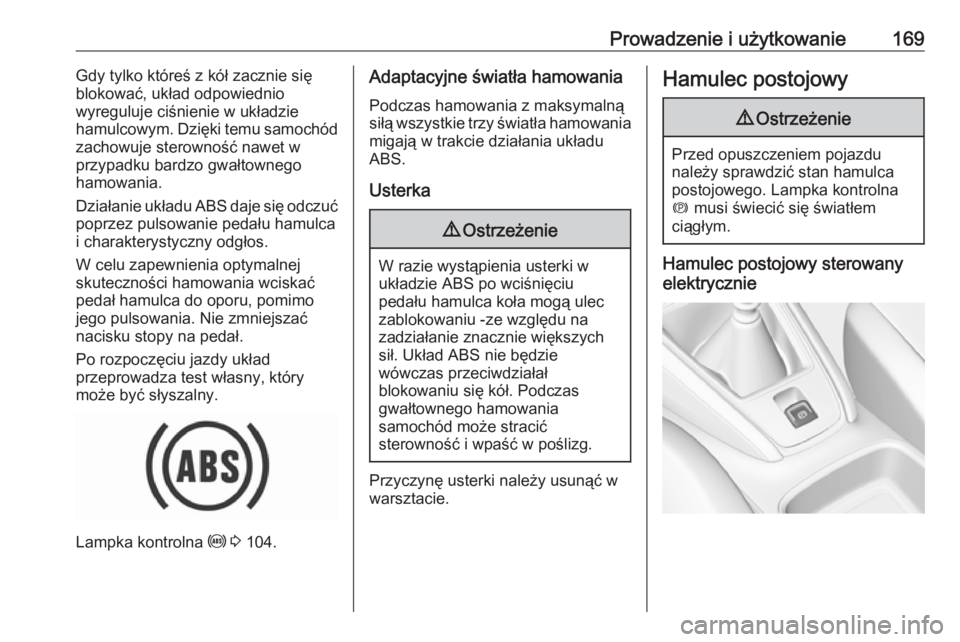

Prowadzenie i użytkowanie169Gdy tylko któreś z kół zacznie się
blokować, układ odpowiednio
wyreguluje ciśnienie w układzie
hamulcowym. Dzięki temu samochód
zachowuje sterowność nawet w
przypadku bardzo gwałtownego
hamowania.
Działanie układu ABS daje się odczuć poprzez pulsowanie pedału hamulca
i charakterystyczny odgłos.
W celu zapewnienia optymalnej
skuteczności hamowania wciskać pedał hamulca do oporu, pomimo
jego pulsowania. Nie zmniejszać
nacisku stopy na pedał.
Po rozpoczęciu jazdy układ
przeprowadza test własny, który
może być słyszalny.
Lampka kontrolna u 3 104.
Adaptacyjne światła hamowania
Podczas hamowania z maksymalną siłą wszystkie trzy światła hamowania migają w trakcie działania układu
ABS.
Usterka9 Ostrzeżenie
W razie wystąpienia usterki w
układzie ABS po wciśnięciu
pedału hamulca koła mogą ulec
zablokowaniu -ze względu na
zadziałanie znacznie większych sił. Układ ABS nie będzie
wówczas przeciwdziałał
blokowaniu się kół. Podczas
gwałtownego hamowania
samochód może stracić
sterowność i wpaść w poślizg.
Przyczynę usterki należy usunąć w
warsztacie.
Hamulec postojowy9 Ostrzeżenie
Przed opuszczeniem pojazdu
należy sprawdzić stan hamulca
postojowego. Lampka kontrolna
m musi świecić się światłem
ciągłym.
Hamulec postojowy sterowany
elektrycznie

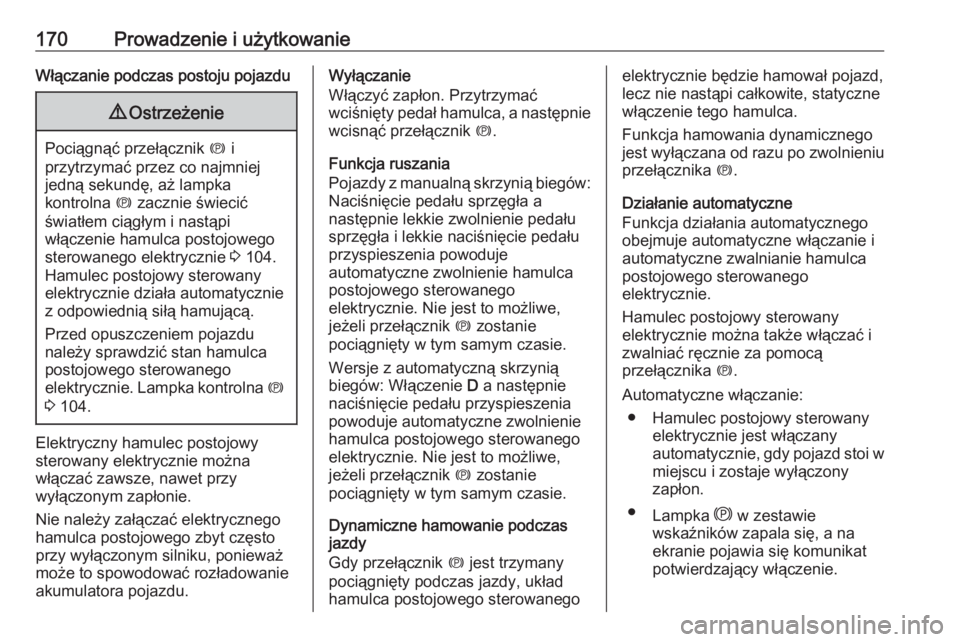

170Prowadzenie i użytkowanieWłączanie podczas postoju pojazdu9Ostrzeżenie
Pociągnąć przełącznik m i
przytrzymać przez co najmniej jedną sekundę, aż lampka
kontrolna m zacznie świecić
światłem ciągłym i nastąpi
włączenie hamulca postojowego
sterowanego elektrycznie 3 104.
Hamulec postojowy sterowany elektrycznie działa automatycznie
z odpowiednią siłą hamującą.
Przed opuszczeniem pojazdu
należy sprawdzić stan hamulca
postojowego sterowanego
elektrycznie. Lampka kontrolna m
3 104.
Elektryczny hamulec postojowy
sterowany elektrycznie można
włączać zawsze, nawet przy
wyłączonym zapłonie.
Nie należy załączać elektrycznego
hamulca postojowego zbyt często
przy wyłączonym silniku, ponieważ
może to spowodować rozładowanie
akumulatora pojazdu.
Wyłączanie
Włączyć zapłon. Przytrzymać
wciśnięty pedał hamulca, a następnie
wcisnąć przełącznik m.
Funkcja ruszania
Pojazdy z manualną skrzynią biegów: Naciśnięcie pedału sprzęgła a
następnie lekkie zwolnienie pedału
sprzęgła i lekkie naciśnięcie pedału
przyspieszenia powoduje
automatyczne zwolnienie hamulca
postojowego sterowanego
elektrycznie. Nie jest to możliwe,
jeżeli przełącznik m zostanie
pociągnięty w tym samym czasie.
Wersje z automatyczną skrzynią
biegów: Włączenie D a następnie
naciśnięcie pedału przyspieszenia
powoduje automatyczne zwolnienie
hamulca postojowego sterowanego
elektrycznie. Nie jest to możliwe,
jeżeli przełącznik m zostanie
pociągnięty w tym samym czasie.
Dynamiczne hamowanie podczas
jazdy
Gdy przełącznik m jest trzymany
pociągnięty podczas jazdy, układ
hamulca postojowego sterowanegoelektrycznie będzie hamował pojazd,
lecz nie nastąpi całkowite, statyczne
włączenie tego hamulca.
Funkcja hamowania dynamicznego
jest wyłączana od razu po zwolnieniu
przełącznika m.
Działanie automatyczne Funkcja działania automatycznego
obejmuje automatyczne włączanie i
automatyczne zwalnianie hamulca
postojowego sterowanego
elektrycznie.
Hamulec postojowy sterowany
elektrycznie można także włączać i
zwalniać ręcznie za pomocą
przełącznika m.
Automatyczne włączanie: ● Hamulec postojowy sterowany elektrycznie jest włączany
automatycznie, gdy pojazd stoi w
miejscu i zostaje wyłączony
zapłon.
● Lampka j w zestawie
wskaźników zapala się, a na ekranie pojawia się komunikat
potwierdzający włączenie.

Prowadzenie i użytkowanie171Automatyczne zwalnianie:● System zwalnia hamulec postojowy automatycznie poruszeniu pojazdu.
● Lampka j w zestawie
wskaźników gaśnie, a na ekranie pojawia się komunikat
potwierdzający zwolnienie.
Jeśli w pojeździe wyposażonym w
automatyczną skrzynię biegów
hamulec nie zostanie zwolniony
automatycznie, sprawdzić, czy
przednie drzwi są prawidłowo
zamknięte.Wyłączanie automatycznego
zwalniania 1. Uruchomić silnik.
2. Jeśli hamulec postojowy został zwolniony, włączyć go przez
pociągnięcie przełącznika m.
3. Zdjąć stopę z pedału hamulca.
4. Nacisnąć i przytrzymać przełącznik m przez co najmniej
10 sekund, lecz nie dłużej niż 15
sekund.
5. Zwolnić przełącznik m.6. Wcisnąć i przytrzymać pedał
hamulca.
7. Pociągnąć i przytrzymać przełącznik m przez 2 sekundy.
Wyłączenie automatycznego
działania hamulca postojowego
sterowanego elektrycznie jest
potwierdzane przez zapalenie się
lampki o w zestawie wskaźników
3 104 . Hamulec postojowy sterowany
elektrycznie można teraz włączać i
zwalniać tylko ręcznie.
Aby przywrócić działanie
automatyczne, powtórzyć czynności
opisane powyżej.
Sprawdzenie działania
Gdy pojazd nie porusza się,
elektryczny hamulec postojowy może włączyć się automatycznie. Służy to
sprawdzeniu systemu.
Usterka
Włączenie trybu awaryjnego hamulca
sterowanego elektrycznie jest
sygnalizowane zapaleniem się
kontrolki j i komunikatem nawyświetlaczu informacyjnym
kierowcy. Komunikaty pokazywane
na wyświetlaczu 3 113.
Włączanie hamulca postojowego
sterowanego elektrycznie: pociągnąć i przytrzymać przełącznik m przez
ponad pięć sekund. Świecenie
kontrolki m sygnalizuje, że hamulec
postojowy sterowany elektrycznie jest włączony.
Zwalnianie hamulca postojowego
sterowanego elektrycznie: nacisnąć i
przytrzymać przełącznik m przez
ponad dwie sekundy. Zgaśnięcie
kontrolki m sygnalizuje, że hamulec
postojowy sterowany elektrycznie
jest wyłączony.
Lampka kontrolna m miga: hamulec
postojowy sterowany elektrycznie nie
jest w pełni włączony lub zwolniony.
Gdy miganie kontrolki nie ustępuje,
zwolnić i ponownie spróbować
włączyć hamulec postojowy
sterowany elektrycznie.

172Prowadzenie i użytkowanieSystem Brake AssistSystem ten uaktywnia się w
przypadku gwałtownego wciśnięcia
pedału hamulca do oporu, powodując
doprowadzenie do hamulców
poszczególnych kół maksymalnego
ciśnienia.
Zadziałanie systemu Brake Assist
można rozpoznać po pulsowaniu
pedału hamulca i większym oporze
pedału hamulca podczas jego
wciskania.
Przez cały czas trwania hamowania
należy utrzymywać stały nacisk na
pedał hamulca. Po zwolnieniu pedału
przywracane jest normalne ciśnienie w układzie hamulcowym.
System Hill Start Assist
System pomaga zapobiegać
niezamierzonemu toczeniu
samochodu podczas ruszania na
pochyłościach.
Po zatrzymaniu pojazdu na
wzniesieniu i zdjęciu stopy z pedału
hamulca system utrzymuje włączone
hamulce przez dwie sekundy.Hamulce zostaną zwolnione
automatycznie, gdy samochód
zacznie przyspieszać.Układy kontroli jazdy
Elektroniczny układstabilizacji toru jazdy ikontroli trakcji
Elektroniczny układ stabilizacji toru
jazdy w razie potrzeby poprawia
stabilność samochodu, niezależnie
od typu nawierzchni i przyczepności
opon.
Gdy tylko koła stracą przyczepność
lub samochód zacznie wpadać w
poślizg (wystąpi podsterowność/ nadsterowność), układ natychmiast
zredukuje moc silnika (zmieni się
odgłos pracy silnika) i odpowiednio przyhamuje poszczególne koła.
Układ stabilizacji toru jazdy działa w
połączeniu z układem kontroli trakcji.
Zapobiega on poślizgowi kół
napędzanych.
Układ kontroli trakcji wchodzi w skład
elektronicznego układu stabilizacji
toru jazdy.

Prowadzenie i użytkowanie173Układ kontroli trakcji w razie potrzeby
poprawia stabilność samochodu,
niezależnie od typu nawierzchni i
przyczepności opon, poprzez
zapobieganie poślizgowi kół.
Gdy tylko koła napędowe zaczynają
tracić przyczepność, układ redukuje
moc silnika i odpowiednio
przyhamowuje koło, które ślizga się
najbardziej. Dzięki temu samochód
uzyskuje lepszą stabilność na śliskiej nawierzchni.
Elektroniczny układ stabilizacji toru
jazdy i kontroli trakcji włącza się przy każdym uruchomieniu silnika, po
zgaśnięciu lampki kontrolnej b.
Gdy działa elektroniczny układ
stabilizacji toru jazdy i kontroli trakcji,
miga lampka b.
9 Ostrzeżenie
Świadomość dysponowania
zaawansowanymi układami
poprawiającymi bezpieczeństwo
nie powinna skłaniać do brawury
za kierownicą.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Lampka kontrolna b 3 105.
Wyłączanie
Elektroniczny układ stabilizacji toru
jazdy i kontroli trakcji można wyłączyć za każdym razem, gdy istnieje taka
potrzeba: nacisnąć a.
Zaświeci się dioda LED w przycisku a .
Wyłączenie elektronicznego układu
stabilizacji toru jazdy i kontroli trakcji jest sygnalizowane wyświetleniem
komunikatu stanu na wyświetlaczu
informacyjnym kierowcy.
Elektroniczny układ stabilizacji toru
jazdy i kontroli trakcji włącza się
ponownie po kolejnym naciśnięciu
przycisku a, włączeniu hamulca lub
przekroczeniu prędkości 50 km/h.
Gdy elektroniczny układ stabilizacji
toru jazdy i kontroli trakcji włączy się,
dioda LED w przycisku a zgaśnie.
Po wyłączeniu i ponownym włączeniu zapłonu elektroniczny układ
stabilizacji toru jazdy i kontroli trakcji
jest uaktywniany automatycznie.

174Prowadzenie i użytkowanieUsterka
W przypadku wystąpienia usterki
układu lampka kontrolna b zaczyna
świecić światłem ciągłym, a na
wyświetlaczu informacyjnym
kierowcy pojawia się komunikat.
Układ nie działa prawidłowo.
Przyczynę usterki należy usunąć w
warsztacie.
System selektywnego sterowania charakterystyką
pracy zawieszeniaPrzestroga
Pojazd jest zaprojektowany do
jazdy głównie po drogach
asfaltowych, ale umożliwia także
sporadyczną jazdę w terenie.
Niemniej jednak nie wolno nim
jeździć w terenie, w którym mógłby zostać uszkodzony przez
przeszkody, np. kamienie, ani w
terenie ze stromymi zboczami i
podłożem o słabej przyczepności.
Nie przejeżdżać przez strumienie.
Przestroga
Podczas jazdy w terenie
gwałtowne ruchy i manewry mogą spowodować utratę panowania
nad pojazdem. W następstwie
może dojść do wypadku. Z tego
względu kierowca i pasażerowie
powinni mieć zapięte pasy
bezpieczeństwa zarówno
podczas jazdy po drogach
utwardzonych, jak i w terenie.
Zadaniem systemu selektywnego
sterowania charakterystyką pracy
zawieszenia jest optymalizowanie
trakcji na podłożu o niskiej
przyczepności (śnieg, błoto lub
piasek).
System dostosowuje się do rodzaju
terenu poprzez oddziaływanie na koła przednie, co pozwoliło na obniżenie
masy pojazdu dzięki uniknięciu
konieczności montowania bardziej tradycyjnego napędu na cztery koła.
System selektywnego sterowania
charakterystyką pracy zawieszenia
umożliwia wybór jednego z pięciu
trybów jazdy:
● Tryb ESC Off
● Tryb Standardowy
● Tryb Śnieg
● Tryb Błoto
● Tryb Piasek
Tryby są aktywowane przez
obrócenie pokrętła.
