Njega vozila151
4. Umetnite novu sijalicu tako da seporavna s udubljenjem na kućištu
svjetla.
5. Umetnite kopču žice i spojite priključnicu na žarulju.
6. Ugradite zaštitni poklopac.
Pozicijsko svjetlo 1. Uklonite zaštitni poklopac. Izvucite držač žarulje iz kućišta
tako da ga okrenete suprotno od
smjera kazaljke na satu.2. Izvadite žarulju iz priključka i umetnite novu.
3. Umetnite držač žarulje u kućište svjetla.
4. Pričvrstite je okretanjem u smjeru kazaljki sata.
5. Ugradite zaštitni poklopac.
Svjetla za vožnju po danu 1. Uklonite zaštitni poklopac.2. Izvucite držač žarulje iz kućišta tako da ga okrenete suprotno od
smjera kazaljke na satu.
3. Izvadite žarulju iz priključka i umetnite novu.
4. Umetnite držač žarulje u kućište svjetla.
5. Pričvrstite je okretanjem u smjeru kazaljki sata.
6. Ugradite zaštitni poklopac.

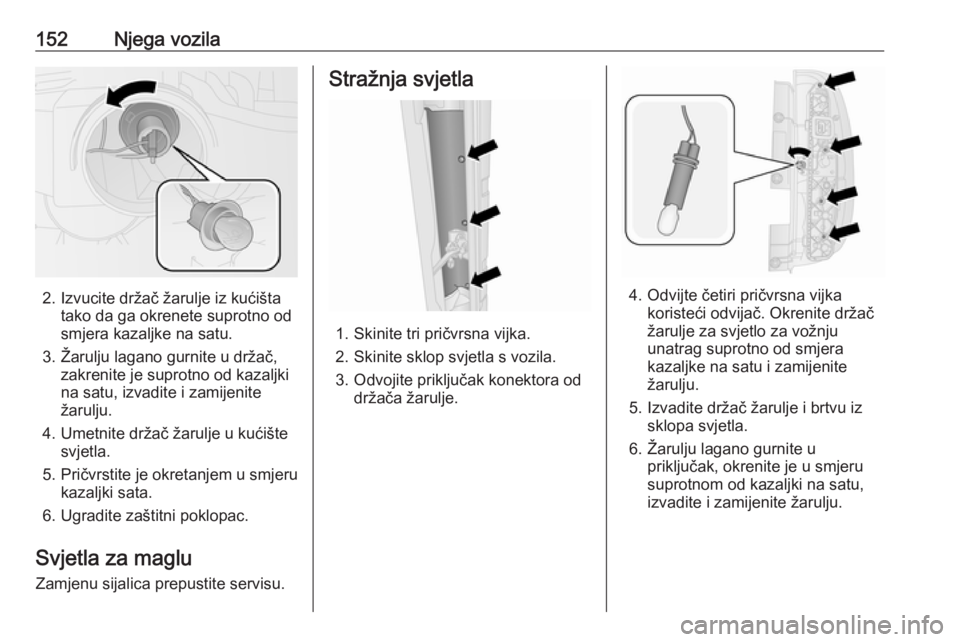

Svjetlo prednjeg pokazivača
smjera
1. Uklonite zaštitni poklopac.

152Njega vozila
2. Izvucite držač žarulje iz kućištatako da ga okrenete suprotno od
smjera kazaljke na satu.
3. Žarulju lagano gurnite u držač, zakrenite je suprotno od kazaljkina satu, izvadite i zamijenite
žarulju.
4. Umetnite držač žarulje u kućište svjetla.
5. Pričvrstite je okretanjem u smjeru kazaljki sata.
6. Ugradite zaštitni poklopac.
Svjetla za maglu Zamjenu sijalica prepustite servisu.
Stražnja svjetla
1. Skinite tri pričvrsna vijka.
2. Skinite sklop svjetla s vozila.
3. Odvojite priključak konektora od držača žarulje.
4. Odvijte četiri pričvrsna vijka koristeći odvijač. Okrenite držač
žarulje za svjetlo za vožnju unatrag suprotno od smjera
kazaljke na satu i zamijenite
žarulju.
5. Izvadite držač žarulje i brtvu iz sklopa svjetla.
6. Žarulju lagano gurnite u priključak, okrenite je u smjeru
suprotnom od kazaljki na satu,
izvadite i zamijenite žarulju.

Njega vozila153
Svjetlo kočenja (1)
Pokazivač smjera ( 2)
Stražnje svjetlo ( 3)
Stražnje pozicijsko svjetlo / svjetlo
za maglu ( 4)
7. Postavite brtvu na držač žarulja pritom pazeći da je ispravnopostavljena. Postavite držačžarulje u sklop svjetla pritom
pazeći da se ispravno zakvači.
Zategnite četiri pričvrsna vijka
koristeći odvijač.
8. Postavite držač žarulje svjetla za vožnju unatrag i okrenite u smjerukazaljke na satu kako biste ga
zategnuli.
9. Zakvačite priključak utikača.
10. Umetnite sklop svjetla u karoseriju, pritom pazeći na
ispravno postavljanje. Zategnite
tri pričvrsna vijka.
11. Uključite kontakt, koristite i provjerite sva svjetla.
Bočni pokazivači smjera
Zamjenu sijalica prepustite servisu.
Središnje visoko postavljeno kočno svjetlo
Zamjenu sijalica prepustite servisu.Svjetlo registarske pločice
Vrata prtljažnika
1. Umetnite odvijač na način koji prikazuju strelice, pritisnite u
stranu i oslobodite kućište žarulje.

154Njega vozila
2. Držač žarulje okrenite suprotnood smjera kazaljke na satu kako
biste ga izvadili iz kućišta žarulje.
Skinite žarulju tako da je
povučete.
3. Zamijenite sijalicu.
4. Držač sijalice umetnite u kućište svjetla i zakrenite u smjeru
kazaljki na satu.
5. Postavite kućište žarulje pritom pazeći da je ispravno zakvačeno.
Stražnja vrata
1. Umetnite odvijač na način koji prikazuju strelice, pritisnite u lijevo
i oslobodite kućište žarulje.
2. Lagano pritisnite žarulju prema opružnoj kopči i izvadite je.
3. Zamijenite sijalicu.
4. Postavite kućište žarulje pritom pazeći da je ispravno zakvačeno.
Unutarnja svjetla
Prednje i stražnje svjetlo u kabini
1. Skinite leću koristeći plosnati odvijač.
2. Otvorite stražnji poklopac.
3. Zamijenite sijalicu.
4. Zatvorite stražnji poklopac.
5. Ugradite leću.

Njega vozila155Prednje svjetlo u unutrašnjosti,
svjetla za čitanje
1. Skinite leću koristeći plosnati odvijač.
2. Otvorite stražnji poklopac.
3. Zamijenite žarulje.
4. Zatvorite stražnji poklopac.
5. Ugradite leću.
Uklonjivo stražnje svjetlo u kabini
1. Pritisnite gumb na vrhu sklopa svjetla za oslobađanje.
2. Nadignite sklop svjetla naoznačenim točkama.
3. Zamijenite žarulju i pazite da dobro sjedne na svoje mjesto.
4. Umetnite sklop leće.
Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite servisu.

156Njega vozilaElektrični sustavOsigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● na desnoj strani motornog prostora, uz akumulator vozila
● kod vozila s lijevim upravljačem; na lijevoj strani ploče s
instrumenata ili, kod vozila s desnim upravljačem; na desnoj
strani ploče s instrumentima, iza
poklopca
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
U vozilu se nalaze različiti tipovi
osigurača.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Preporuča se nošenje kompletnog
seta osigurača.
Neke funkcije su zaštićene s više osigurača. Osigurači mogu biti
umetnuti i bez postojanja funkcije.
Napomena
Svi osigurači opisani u priručniku za vlasnik možda se ne primjenjuju u
Vašem vozilu. Pogledajte naljepnicu kućišta osigurača, ako je
postavljena.
Hvataljka osigurača
Koristite hvataljku za izvlačenje
osigurača.

Njega vozila157
Za pomoć kod zamjene osigurača,
možete koristiti izvlakač osigurača.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na desnoj strani
motornog prostora, uz akumulator
vozila.
Ako želite skinuti zaštitni poklopac i
pristupiti osiguračima, skinite dva
vijka (vidi ilustraciju).

158Njega vozilaBrojStrujni krugF09Prekidač stražnjih vrataF10SirenaF14Dugo svjetloF15PTCI dodatni grijačF19Klima uređajF20Grijanje stražnjeg staklaF21Pumpa gorivaF30Svjetla za magluF84CNG sustavF85Priključci za napajanjeF86Upaljač za cigarete / grijana
sjedalaF87Sustav stop-startF88Grijanje ogledala
Nakon promjene neispravnih
osigurača, ponovno postavite
poklopac kućišta osigurača.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče s
instrumentima
Kutija s osiguračima se nalazi iza
poklopca na donjem dijelu ploče s
instrumentima.
Kod vozila s lijevim upravljačem; na
lijevoj strani ploče s instrumenata ili,
kod vozila s desnim upravljačem; na
desnoj strani ploče s instrumentima.
