2018 OPEL COMBO D Manuel d'utilisation (in French)

Soins du véhicule159Remplacement des
ampoules
Couper le contact et désactiver les
commutateurs concernés ou fermer
les portes.
Maintenir une ampoule uniquement
par son culot ! Ne pas toucher le verre
de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Remplacer les ampoules de phare depuis l'intérieur du compartimentmoteur.
Vérification d'ampoule Après le remplacement d'une
ampoule, mettre le contact, opérer et
vérifier les feux.Phares halogènes
Les phares disposent de systèmes
séparés pour les feux de croisement/ de position 1 (ampoule extérieure),
feux de route / de jour 2 (ampoule
intérieure).
Pour accéder aux ampoules, retirer
les couvercles de protection.
Feux de croisement 1. Retirer le couvercle de protection.
2. Débrancher le connecteur de l'ampoule.
3. Libérer l'attache en fil ressort et enlever l'ampoule du réflecteur.
4. Introduire la nouvelle ampoule dans le réflecteur de sorte que
l'ergot de positionnement de l'am‐ poule soit aligné avec le logement
du réflecteur.
5. Brancher la fiche sur l'ampoule.
6. Engager l'attache en fil ressort.
7. Placer le couvercle de protection.
Feux de route 1. Retirer le couvercle de protection.
2. Débrancher le connecteur de l'ampoule.
3. Libérer l'attache en fil ressort et enlever l'ampoule du réflecteur.

160Soins du véhicule
4. Introduire la nouvelle ampouledans le réflecteur de sorte que
l'ampoule soit alignée avec le
logement du réflecteur.
5. Engager l'attache en fil ressort et fixer le connecteur sur l'ampoule.
6. Placer le couvercle de protection.
Feu de position 1. Retirer le couvercle de protection.
Retirer la douille hors du réflec‐
teur en la tournant dans le sens
antihoraire.2. Enlever l'ampoule de la douille,
introduire une nouvelle ampoule.
3. Introduire la douille dans le réflec‐
teur.
4. La faire tourner dans le sens horaire pour l'encliqueter.
5. Placer le couvercle de protection.
Feux de jour 1. Retirer le couvercle de protection.2. Retirer la douille hors du réflec‐
teur en la tournant dans le sens
antihoraire.
3. Enlever l'ampoule de la douille, introduire une nouvelle ampoule.
4. Introduire la douille dans le réflec‐
teur.
5. La faire tourner dans le sens horaire pour l'encliqueter.
6. Placer le couvercle de protection.
Clignotant avant 1. Retirer le couvercle de protection.

Soins du véhicule161
2. Retirer la douille hors du réflec‐teur en la tournant dans le sens
antihoraire.
3. Pousser légèrement l'ampoule dans la douille, la tourner dans le
sens antihoraire, l'enlever et
remplacer l'ampoule.
4. Introduire la douille dans le réflec‐
teur.
5. La faire tourner dans le sens horaire pour l'encliqueter.
6. Placer le couvercle de protection.
Feux antibrouillard
Faire remplacer les ampoules par un
atelier.
Feux arrière
1. Enlever les trois vis de fixation.
2. Déposer l'ensemble de feu du véhicule.
3. Débrancher le connecteur de la douille d'ampoule.
4. Dévisser les quatre vis de fixation
à l'aide d'un tournevis. Tourner la
douille de feu de recul dans le
sens antihoraire et remplacer
l'ampoule.
5. Déposer la douille et le joint de l'ensemble de feu.
6. Pousser légèrement l'ampoule dans la douille, la tourner dans le
sens antihoraire, l'enlever et
remplacer l'ampoule.

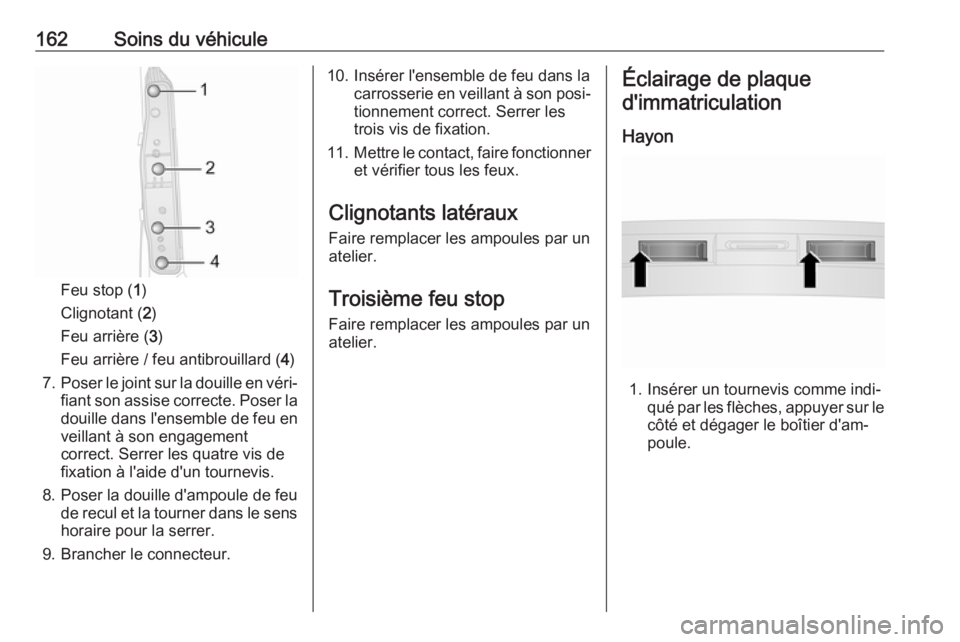

162Soins du véhicule
Feu stop (1)
Clignotant ( 2)
Feu arrière ( 3)
Feu arrière / feu antibrouillard ( 4)
7. Poser le joint sur la douille en véri‐
fiant son assise correcte. Poser la douille dans l'ensemble de feu en
veillant à son engagement
correct. Serrer les quatre vis de
fixation à l'aide d'un tournevis.
8. Poser la douille d'ampoule de feu de recul et la tourner dans le sens
horaire pour la serrer.
9. Brancher le connecteur.
10. Insérer l'ensemble de feu dans la carrosserie en veillant à son posi‐tionnement correct. Serrer les
trois vis de fixation.
11. Mettre le contact, faire fonctionner
et vérifier tous les feux.
Clignotants latéraux Faire remplacer les ampoules par un
atelier.
Troisième feu stop
Faire remplacer les ampoules par un
atelier.Éclairage de plaque
d'immatriculation
Hayon
1. Insérer un tournevis comme indi‐ qué par les flèches, appuyer sur le
côté et dégager le boîtier d'am‐
poule.

Soins du véhicule163
2. Tourner la douille dans le sensantihoraire pour l'enlever du
boîtier d'ampoule. Enlever l'am‐
poule en tirant.
3. Remplacer l'ampoule.
4. Introduire la douille de l'ampoule dans le boîtier de l'ampoule et
tourner dans le sens horaire.
5. Poser le boîtier d'ampoule en veil‐
lant à son engagement correct.
Portes arrière
1. Insérer un tournevis comme indi‐ qué par les flèches, appuyer sur la
gauche et dégager le boîtier d'am‐ poule.
2. Sortir l'ampoule en la poussant légèrement dans la direction de la
languette-ressort.
3. Remplacer l'ampoule.
4. Poser le boîtier d'ampoule en veil‐
lant à son engagement correct.
Éclairage intérieur
Lampes de courtoisie avant et
arrière
1. Enlever la lentille à l'aide d'un tournevis à lame plate.
2. Ouvrir le couvercle arrière.
3. Remplacer l'ampoule.
4. Fermer le couvercle arrière.
5. Reposer la lentille.

164Soins du véhiculePlafonnier avant, spots de lecture
1. Enlever la lentille à l'aide d'untournevis à lame plate.
2. Ouvrir le couvercle arrière.
3. Remplacer les ampoules.
4. Fermer le couvercle arrière.
5. Reposer la lentille.
Lampe de courtoisie arrière
amovible
1. Appuyer sur le bouton au dessus de l'ensemble de lampe pour le
dégager.
2. Séparer l'ensemble de lampe au niveau des points illustrés.
3. Changer l'ampoule, en s'assurant
qu'elle s'engage correctement.
4. Remonter l'ensemble de lampe.
Éclairage du tableau de bord
Faire remplacer les ampoules par un
atelier.

Soins du véhicule165Circuit électriqueFusibles
Les inscriptions sur le fusible neuf doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
● à droite du compartiment moteur,
à côté de la batterie du véhicule
● sur les véhicules avec conduite à
gauche : sur le côté gauche du
tableau de bord ; sur les véhicu‐
les avec conduite à droite : sur le côté droit du tableau de bord,
derrière un couvercle
Avant de remplacer un fusible, mettre
le commutateur correspondant en
position Off et couper le contact.
Le véhicule contient différents types
de fusibles.
Selon le type, un fusible sauté est
reconnaissable à son fil fondu. Ne
pas remplacer le fusible tant que la
cause de la défaillance n'a pas été
supprimée.
Il est recommandé d'emporter un jeu
complet de fusibles.
Certaines fonctions sont protégées
par plusieurs fusibles. Des fusibles
peuvent aussi être enfichés même si
la fonction n'est pas présente.
Remarque
Il se peut que certaines descriptions
de fusibles données dans le présent manuel du propriétaire ne s'appli‐quent pas à votre véhicule. Se repor‐
ter à l'étiquette de la boîte à fusibles, selon le cas.
Pince à fusibles
Utiliser une pince à fusibles pourextraire les fusibles.

166Soins du véhicule
Un extracteur de fusible peut être
utilisé pour faciliter le retrait de
fusible.
Placer la pince à fusibles par le haut
ou le côté sur les différents types de
fusibles et retirer le fusible.
Boîte à fusibles du compartiment moteur
La boîte à fusibles se trouve à droite
du compartiment moteur, à côté de la
batterie du véhicule.
Pour ôter le couvercle de protection
et accéder aux fusibles, enlever les
deux vis (voir l'illustration).
