2018 MITSUBISHI ASX Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8>37
8
2. Чтобы заменить лампу правой фары на модификациях
с дизельным двигателем, снимите фиксаторы (B), поддевая
их отверткой с плоским лезвием, затем снимите боковую
облицовку.3. Поверните крышку (C) против часовой стрелки и снимите ее.
* Передняя часть автомобиля
* Передняя часть автомобиля

8>38 Техническое обслуживание автомобиля
8
4. Поверните лампу (D) против часовой стрелки и затем извлеките
ее.5. Нажмите на защелку (E) и отсоедините патрон (F).
* Передняя часть автомобиля

Техническое обслуживание автомобиля
8>39
8
6. Лампа устанавливается в порядке, обратном снятию.Фары (ближнего света, для моделей
с газоразрядными ксеноновыми лампами)
E01010101214Не пытайтесь самостоятельно разбирать и ремонтировать фары,
а также заменять их лампы.ПРЕДОСТЕРЕЖЕНИЕ!
●При обращении с галогенными лампами следует соблюдать
осторожность. Газ в колбе галогенной лампы находится под
высоким давлением, поэтому при падении, ударе или задевании
за твердый предмет она может взорваться.
●Запрещается прикасаться к колбе галогенной лампы руками,
грязными перчатками и т.д.
При включении фары жир с рук, попавший на лампу, будет
испаряться, что может привести к повреждению лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для краски и т.п. Устанавливать лампу следует
только после тщательного просушивания.ПРЕДУПРЕЖДЕНИЕ!
●В случае необходимости ремонта или замены газоразрядной
ксеноновой лампы обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS.
На выводах и между электродами газоразрядных ксеноновых
ламп фар генерируется высокое напряжение, что может
привести к поражению электрическим током при отсоединении
и подсоединении разъема и при демонтаже лампы.

8>40 Техническое обслуживание автомобиля
8
Фары дальнего светаE010094001351. Чтобы заменить лампу левой фары на модификациях
с дизельным двигателем, выверните болт (А), поддерживая
блок реле, затем сдвиньте блок реле назад.2. Поверните крышку (В) против часовой стрелки и снимите ее.
* Передняя часть автомобиля
*Передняя часть автомобиля

Техническое обслуживание автомобиля
8>41
8
3. Поверните лампу (С) против часовой стрелки и затем извлеките
ее.4. Нажмите на защелку (D) и отсоедините патрон (E).
* Передняя часть автомобиля

8>42 Техническое обслуживание автомобиля
8
5. Лампа устанавливается в порядке, обратном снятию.Габаритные огни (тип 1)*E010037026191. Чтобы заменить лампу левой фары на модификациях
с дизельным двигателем, выверните болт (А), поддерживая
блок реле, затем сдвиньте блок реле назад.ПРЕДОСТЕРЕЖЕНИЕ!
●При обращении с галогенными лампами следует соблюдать
осторожность. Газ в колбе галогенной лампы находится под
высоким давлением, поэтому при падении, ударе или задевании
за твердый предмет она может взорваться.
●Запрещается прикасаться к колбе галогенной лампы руками,
грязными перчатками и т. д.
При включении фары жир с рук, попавший на лампу, будет
испаряться, что может привести к повреждению лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для краски и т.п. Устанавливать лампу следует
только после тщательного просушивания.
*Передняя часть автомобиля

Техническое обслуживание автомобиля
8>43
8
2. Чтобы заменить лампу правой фары на модификациях
с дизельным двигателем, снимите фиксаторы (B), поддевая
их отверткой с плоским лезвием, затем снимите боковую
облицовку.3. Поверните патрон (C) против часовой стрелки и отсоедините
его.
* Передняя часть автомобиля
* Передняя часть автомобиля

8>44 Техническое обслуживание автомобиля
8

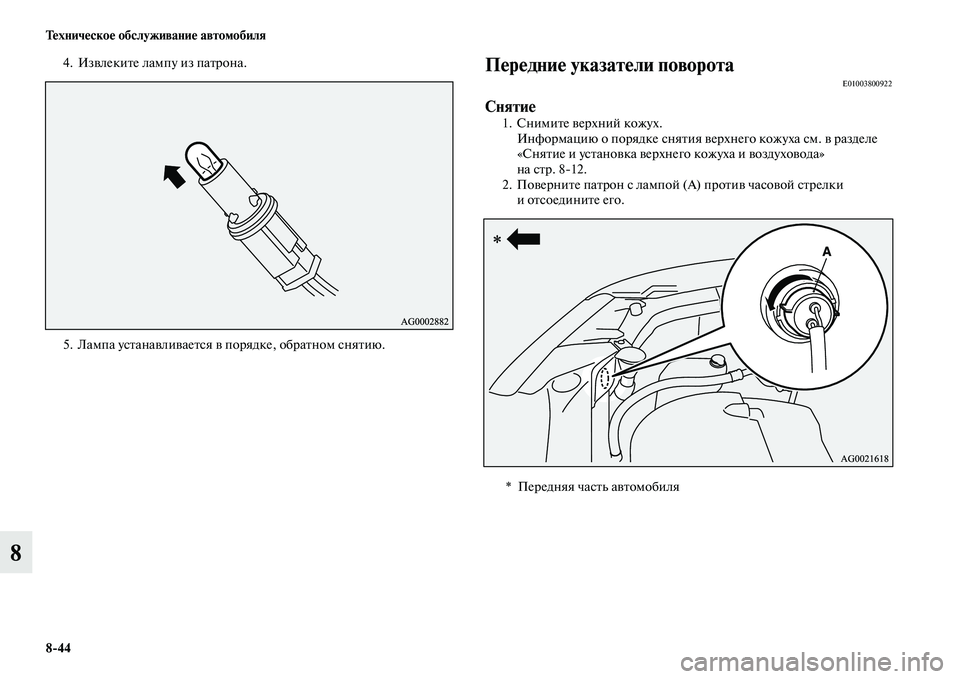

4. Извлеките лампу из патрона.
5. Лампа устанавливается в порядке, обратном снятию.Передние указатели поворотаE01003800922
Снятие1. Снимите верхний кожух.
Информацию о порядке снятия верхнего кожуха см. в разделе
«Снятие и установка верхнего кожуха и воздуховода»
на стр. 812.
2. Поверните патрон с лампой (А) против часовой стрелки
и отсоедините его.
*Передняя часть автомобиля
