2018 MAZDA MODEL MX-5 Instruktionsbog (in Danish)

Anvend ikke en stærk kraft på en ultralydssensor (bag):
Når du vasker bilen, må du ikke sprøjte vand under højt tryk mod en ultralydssensor (bag)
eller gnide kraftigt på den. Stød desuden ikke hårdt til bagkofangeren under læsning og
aflæsning af last. Hvis det gøres, kan sensorerne muligvis ikke detektere forhindringer korrekt,
hvilket kunne føre til, at SCBS R-systemet ikke fungerer normalt eller fungerer unødvendigt.
FORSIGTIG
¾Ved kørsel i terræn i områder med græs eller lav bevoksning anbefales, at du slår
SCBS R-systemet fra.
¾Brug altid dæk af den specificerede størrelse og fra den samme producent, mærke og
dækprofil på alle fire hjul. Anvend ikke dæk, der har vidt forskellige slidmønstre, på samme
bil. Hvis du gør det, vil SCBS R-systemet muligvis ikke fungere normalt.
¾Hvis der sidder is eller sne fast på ultralydssensorerne (bag), kan de muligvis ikke detektere
forhindringer korrekt afhængigt af betingelserne. I sådanne tilfælde kan systemet muligvis
ikke udføre kontrollerne korrekt. Kør altid forsigtigt, og vær opmærksom på bilens bagende.
BEMÆRK
•Bilens stilling ændres afhængigt af gaspedalen, bremsepedalen og ratbetjeningen, hvilket
kan gøre det svært for systemet at genkende en forhindring, eller det kan fremme ukorrekt
detektion. I sådanne tilfælde vil SCBS R muligvis ikke fungere.
•SCBS R-systemet annulleres under følgende omstændigheder.
•Mot ore n kører.
•Gearstangen (manuelt gear) eller gearvælgeren (automatgear) er i position R
(bakkørsel).
•Der vises ikke "Reverse Smart City Brake Support Malfunction" (Fejl i bakkørsel med
Reverse Smart City Brake Support) på multiinformationsdisplayet.
•Bilens hastighed er mellem ca. 2-8 km/t.
•SCBS R-systemet er ikke slukket.
•DSC fungerer ikke forkert.
•SCBS R fungerer vha. ultralydssensorer (bag), der detekterer forhindringer bagude ved at
udsende ultralydsbølger og derefter modtage returbølgerne, der reflekteres af
forhindringerne.
•I følgende situationer kan ultralydssensorerne (bag) ikke detektere forhindringer, og
SCBS R vil muligvis ikke fungere.
•Højden af en forhindring er lav, f.eks. lave vægge eller lastbiler med lave
læsseplatforme.
•Højden af en forhindring er stor, f.eks. høje lastbiler med høje læsseplatforme.
•Forhindringen er lille.
Under kørsel
i-ACTIVSENSE
4-141

•Forhindringen er tynd, f.eks. et skilt.
•Forhindringen er vendt væk fra midten af bilen.
•Forhindringens overflade er ikke vendt vertikalt i forhold til bilen.
•Forhindringen er blød, f.eks. et gardin eller sne, der sidder fast på et køretøj.
•Forhindringen har en ujævn form.
•Forhindringen er ekstremt tæt på.
•I følgende situationer kan ultralydssensorerne (bag) ikke detektere forhindringer korrekt,
og SCBS R vil muligvis ikke fungere.
•Der sidder noget fast på kofangeren i nærheden af en ultralydssensor (bag).
•Rattet drejes skarpt, eller bremsepedalen eller speederen betjenes.
•Der er endnu en forhindring i nærheden af én forhindring.
•Under dårlige vejrbetingelser, f.eks. regn, tåge og sne.
•Høj eller lav luftfugtighed.
•Høje eller lave temperaturer.
•Stærk vind.
•Kørselsvejen er ikke flad.
•Der er placeret tung bagage i bagagerummet eller på bagsædet.
•Der er installeret objekter, f.eks. en trådløs antenne, tågelys eller en oplyst
nummerplade, i nærheden af en ultralydssensor (bag).
•Retningen af en ultralydssensor (bag) er afveget af årsager som f.eks. en kollision.
•Bilen påvirkes af andre lydbølger, f.eks. horn, motorstøj, ultralydssensor fra et andet
køretøj.
•I følgende situationer kan en ultralydssensor (bag) detektere noget som en
destinationsforhindring, hvilket kan aktivere SCBS R-systemet.
•Kørsel på en stejl skråning.
•Hjulblokke.
•Hængende afspærringer, bomme, f.eks. ved vejtold og jernbaneoverkørsler.
•Når der køres i nærheden af objekter som buske, barrierer, køretøjer, vægge og stakitter
langs en vej.
•Når der køres terrænkørsel i områder, hvor der er græs og buske.
•Når der passeres gennem lave porte, smalle porte, bilvaske og tunneller.
•Der er installeret en trækstang eller en anhænger.
•(Manuelt gear)
Hvis bilen stoppes af en SCBS-handling (Smart City Brake Support), og koblingspedalen
ikke er trykket ned, stopper motoren.
•Når systemet er aktivt, gives brugeren besked via multiinformationsdisplayet.
•Den orange advarselslampe for Smart City Brake Support (SCBS) tænder, når der fejl i
systemet.
Se afsnittet "Advarselslamper og indikatorer" på side 4-38.
Under kørsel
i-ACTIVSENSE
4-142

tRød indikator for Smart City Brake
Support (SCBS)
Hvis SCBS-systemet er aktivt, blinker den
røde indikator.
tVisning af automatisk bremsning
Der vises "SCBS Automatic Brake"
(SCBS Automatisk bremsning) på
multiinformationsdisplayet efter betjening
af SCBS-bremserne.
SCBS Automatisk
bremsning
BEMÆRK
•Advarselslyden for kollision lyder med
mellemrum, mens SCBS-bremsen er
aktiv.
•Hvis bilen stoppes af SCBS-funktionen,
og bremsepedalen ikke trykkes ned,
lyder advarselslyden én gang mere efter
ca. 2 sekunder, og SCBS-bremsen
udløses automatisk.
tStandsning af systemet Smart City
Brake Support [Bakkørsel]
(SCBS R)
SCBS R-systemet kan deaktiveres
midlertidigt.
Når SCBS R-systemet slukkes, tændes
indikatoren for slukket Smart City Brake
Support (SCBS).
Systemet aktiveres, når motoren startes igen.
Uden SCBS OFF-kontakt
Se afsnittet "Tilpasningsmuligheder" på
side 9-10.
Med SCBS OFF-kontakt
Tryk på SCBS OFF-kontakten for slukke
systemet. Indikatoren for slukket Smart
City Brake Support (SCBS) i
instrumentgruppen lyser.
Tryk på kontakten igen for at aktivere
systemet igen. Indikatoren for
SCBS-systemet (Smart City Brake
Support) slukkes.
Under kørsel
i-ACTIVSENSE
4-143

Fremaddetekterende kamera (FSC)*
Bilen er udstyret med et fremaddetekterende kamera (FSC). Der er placeret et
fremaddetekterende kamera (FSC) i nærheden af bakspejlet, som bruges af følgende
systemer.
•Adaptive LED-forlygter
•Driver Attention Alert (DAA)
•Lane Departure Warning System (LDWS)
•Traffic Sign Recognition System (TSR)
•Advanced Smart City Brake Support (Advanced SCBS)
•Smart City Brake Support [Fremad] (SCBS F)
Fremaddetekterende kamera (FSC)
Det fremaddetekterende kamera (FSC) bestemmer betingelserne forud for bilen under kørsel
om natten og detekterer vognbaner. Afstanden, hvorved det fremaddetekterende kamera
(FSC) kan detektere objekter, varierer efter omgivelsesbetingelserne.
ADVARSEL
Bilens affjedring må ikke justeres:
Hvis bilens højde eller hældning ændres, vil systemet ikke kunne detektere køretøjer forude
korrekt. Det medfører, at systemet ikke fungerer normalt eller er aktivt ved en fejl, hvilket kan
føre til en alvorlig ulykke.
Under kørsel
i-ACTIVSENSE
4-144*Visse modeller.

FORSIGTIG
¾Sæt ikke tilbehør, klistermærker eller film på forruden i nærheden af FSC-kameraet.
Hvis området foran linsen på det fremaddetekterende kamera (FSC) er blokeret, vil det
medføre, at systemet ikke fungerer korrekt. Det betyder, at hvert system muligvis ikke vil
fungere normalt, hvilket kunne føre til en pludselig ulykke.
¾Adskil eller modificerer ikke det fremaddetekterende kamera (FSC).
Adskillelse eller modificering af det fremaddetekterende kamera (FSC) vil forårsage en
fejlfunktion eller forkert betjening. Det betyder, at hvert system muligvis ikke vil fungere
normalt, hvilket kunne føre til en pludselig ulykke.
¾Overhold følgende forholdsregler for at sikre korrekt funktion af FSC-kameraet.
¾Pas på ikke at ridse FSC-linsen, og sørg for, at den ikke bliver snavset.
¾Fjern ikke FSC-dækslet.
¾Placer ikke objekter på instrumentpanelet, som reflekterer lys.
¾Hold altid forrudeglasset omkring kameraet rent ved at fjerne snavs eller dug. Brug
forrudeafrimeren til at fjerne dug på forruden.
¾Kontakt en fagekspert for at få rengjort den indvendige side af forruden omkring
FSC-kameraet. Vi anbefaler et autoriseret Mazda-værksted.
¾Kontakt en fagekspert, før der udføres reparationer omkring FSC-kameraet. Vi anbefaler
et autoriseret Mazda-værksted.
¾Det fremaddetekterende kamera (FSC) er installeret på forruden. Kontakt en fagekspert,
når reparation og udskiftning af forruden er nødvendig. Vi anbefaler et autoriseret
Mazda-værksted.
¾Ved rengøring af forruden må der ikke komme glasrens eller lignende rengøringsvæsker
på FSC-linsen. Desuden må FSC-linsen ikke berøres.
¾Ved udførelse af reparationer omkring bakspejlet skal du kontakte en fagekspert. Vi
anbefaler et autoriseret Mazda-værksted.
¾Kontakt en fagekspert for at få renset kameralinsen. Vi anbefaler en autoriseret
Mazda-reparatør.
¾Slå ikke på, og anvend ikke stærk styrke på FSC-kameraet eller området omkring det. Hvis
det fremaddetekterende kamera (FSC) rammes hårdt, eller hvis der er revner eller
beskadigelse, der er forårsaget af omkastet grus eller materiale i det omgivende område,
skal du standse brugen af følgende systemer og kontakte en fagekspert. Vi anbefaler et
autoriseret Mazda-værksted.
¾Adaptive LED-forlygter
¾Lane Departure Warning System (LDWS)
¾Driver Attention Alert (DAA)
¾Traffic Sign Recognition System (TSR)
¾Advanced Smart City Brake Support (Advanced SCBS)
¾Smart City Brake Support [Fremad] (SCBS F)
Under kørsel
i-ACTIVSENSE
4-145

¾Den retning, som FSC-kameraet peger i, er blevet finjusteret. Du må ikke ændre
monteringspositionen af FSC-kameraet eller fjerne det. Hvis det gøres, kan det resultere i
beskadigelse eller fejlfunktion.
¾Sørg altid for, at alle hjul har den korrekte størrelse og samme producent, mærke og
dækprofil. Anvend desuden ikke dæk, der har vidt forskellige slidmønstre, på samme bil, da
systemet muligvis ikke vil fungere normalt.
¾Det fremaddetekterende kamera (FSC) omfatter en funktion til detektering af en snavset
forrude, som giver føreren besked herom. Afhængigt af betingelserne vil funktionen dog
muligvis ikke detektere plastikposer, is eller sne på forruden. I sådanne tilfælde kan systemet
ikke nøjagtigt bestemme, om der er et køretøj forude, og vil ikke kunne fungere normalt. Kør
altid forsigtigt, og hold opmærksomheden på vejen forude.
BEMÆRK
•I følgende situationer kan det fremaddetekterende kamera (FSC) ikke detektere
målobjekter korrekt, og hvert enkelt system kan være ude af stand til at fungere normalt.
•Højden af køretøjet forude er lavt.
•Du kører din bil ved samme hastighed som køretøjet forude.
•Forlygter er ikke tændt om natten, eller når der køres gennem en tunnel.
•I følgende situationer kan det fremaddetekterende kamera (FSC) muligvis ikke detektere
målobjekter korrekt.
•I dårlige vejrbetingelser, f.eks. regn, tåge og sne.
•Vinduesvaskeren bruges, eller vinduesviskerne bruges ikke, når det regner.
•Is, tåge, sne, frost, regn, snavs eller fremmedlegemer, f.eks. en plastikpose, der hænger
fast på forruden.
•Lastbiler med lave læsseplatforme og køretøjer med ekstremt lav eller høj profil.
•Når der køres ved siden af vægge uden mønster (herunder stakitter og vægge med
langsgående striber).
•Baglygterne på køretøjet foran er slukket.
•Et køretøj er uden for forlygternes belysningsområde.
•Køretøjet gennemfører et skarpt sving eller kører op eller ned af en stejl hældning.
•Indkørsel i eller udkørsel fra en tunnel.
•Der er læsset tung bagage, der får bilen til at hælde.
•Der skinnes stærkt lys på bilens forende (baglys eller fjernlys fra modkørende
køretøjer).
•Der er mange lyskilder på køretøjet forude.
•Når køretøjet forude ikke har baglygter, eller baglygterne er slukket om natten.
•Der er placeret lange bagageemner eller last på påmonterede tagskinner, som dækker
det fremaddetekterende kamera (FSC).
•Udstødningsgas fra køretøjet foran, sand, sne og vanddampe, der stiger op fra
kloakdæksler og gitre, og vand sprøjtet ud i luften.
Under kørsel
i-ACTIVSENSE
4-146

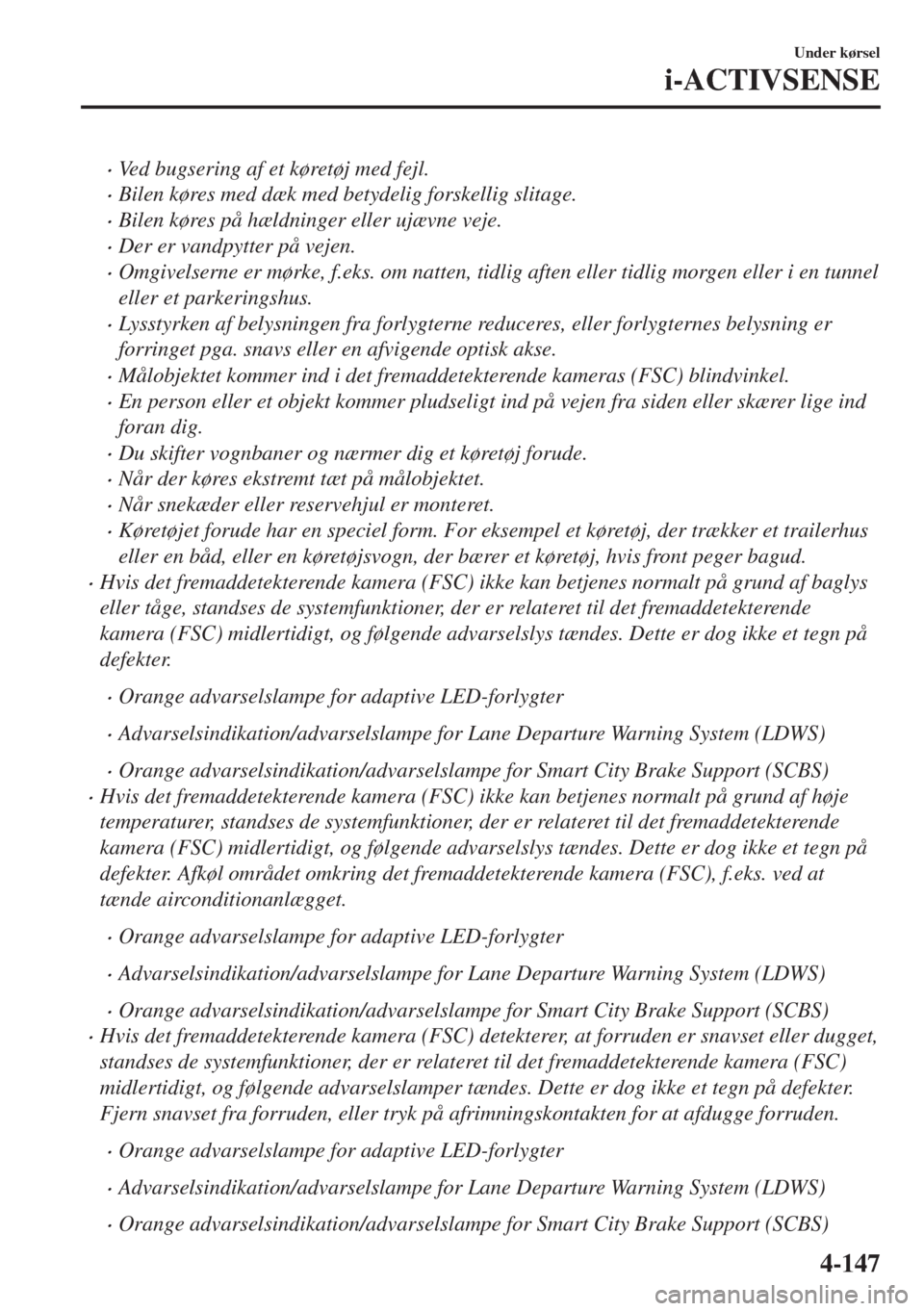

•Ved bugsering af et køretøj med fejl.
•Bilen køres med dæk med betydelig forskellig slitage.
•Bilen køres på hældninger eller ujævne veje.
•Der er vandpytter på vejen.
•Omgivelserne er mørke, f.eks. om natten, tidlig aften eller tidlig morgen eller i en tunnel
eller et parkeringshus.
•Lysstyrken af belysningen fra forlygterne reduceres, eller forlygternes belysning er
forringet pga. snavs eller en afvigende optisk akse.
•Målobjektet kommer ind i det fremaddetekterende kameras (FSC) blindvinkel.
•En person eller et objekt kommer pludseligt ind på vejen fra siden eller skærer lige ind
foran dig.
•Du skifter vognbaner og nærmer dig et køretøj forude.
•Når der køres ekstremt tæt på målobjektet.
•Når snekæder eller reservehjul er monteret.
•Køretøjet forude har en speciel form. For eksempel et køretøj, der trækker et trailerhus
eller en båd, eller en køretøjsvogn, der bærer et køretøj, hvis front peger bagud.
•Hvis det fremaddetekterende kamera (FSC) ikke kan betjenes normalt på grund af baglys
eller tåge, standses de systemfunktioner, der er relateret til det fremaddetekterende
kamera (FSC) midlertidigt, og følgende advarselslys tændes. Dette er dog ikke et tegn på
defekter.
•Orange advarselslampe for adaptive LED-forlygter
•Advarselsindikation/advarselslampe for Lane Departure Warning System (LDWS)
•Orange advarselsindikation/advarselslampe for Smart City Brake Support (SCBS)
•Hvis det fremaddetekterende kamera (FSC) ikke kan betjenes normalt på grund af høje
temperaturer, standses de systemfunktioner, der er relateret til det fremaddetekterende
kamera (FSC) midlertidigt, og følgende advarselslys tændes. Dette er dog ikke et tegn på
defekter. Afkøl området omkring det fremaddetekterende kamera (FSC), f.eks. ved at
tænde airconditionanlægget.
•Orange advarselslampe for adaptive LED-forlygter
•Advarselsindikation/advarselslampe for Lane Departure Warning System (LDWS)
•Orange advarselsindikation/advarselslampe for Smart City Brake Support (SCBS)
•Hvis det fremaddetekterende kamera (FSC) detekterer, at forruden er snavset eller dugget,
standses de systemfunktioner, der er relateret til det fremaddetekterende kamera (FSC)
midlertidigt, og følgende advarselslamper tændes. Dette er dog ikke et tegn på defekter.
Fjern snavset fra forruden, eller tryk på afrimningskontakten for at afdugge forruden.
•Orange advarselslampe for adaptive LED-forlygter
•Advarselsindikation/advarselslampe for Lane Departure Warning System (LDWS)
•Orange advarselsindikation/advarselslampe for Smart City Brake Support (SCBS)
Under kørsel
i-ACTIVSENSE
4-147

•Hvis der er tydelige revner eller beskadigelse, der forårsages af flyvende grus eller snavs
på forruden, skal forruden udskiftes. Kontakt et autoriseret Mazda-værksted for at få den
udskiftet.
•(Med Advanced Smart City Brake Support (Advanced SCBS))
•Det fremaddetekterende kamera (FSC) registrerer fodgængere, hvis alle følgende
betingelser er opfyldt:
•Højden af en fodgænger er ca. 1 til 2 meter.
•Der kan skelnes en kontur, f.eks. hoved, begge skuldre eller benene.
•I følgende situationer kan det fremaddetekterende kamera (FSC) muligvis ikke detektere
målobjekter korrekt:
•Flere fodgængere, der går, eller der er grupper af personer.
•En fodgænger er tæt på et separat objekt.
•En fodgænger sidder på hug, ligger ned eller er foroverbøjet.
•En fodgænger springer pludseligt ud på vejen lige foran bilen.
•En fodgænger åbner en paraply eller bærer på stor bagage eller store artikler.
•En fodgænger er på et mørkt sted, f.eks. om natten, eller går i ét med baggrunden ved
at bære tøj, der svarer til baggrundsfarven.
Under kørsel
i-ACTIVSENSE
4-148
