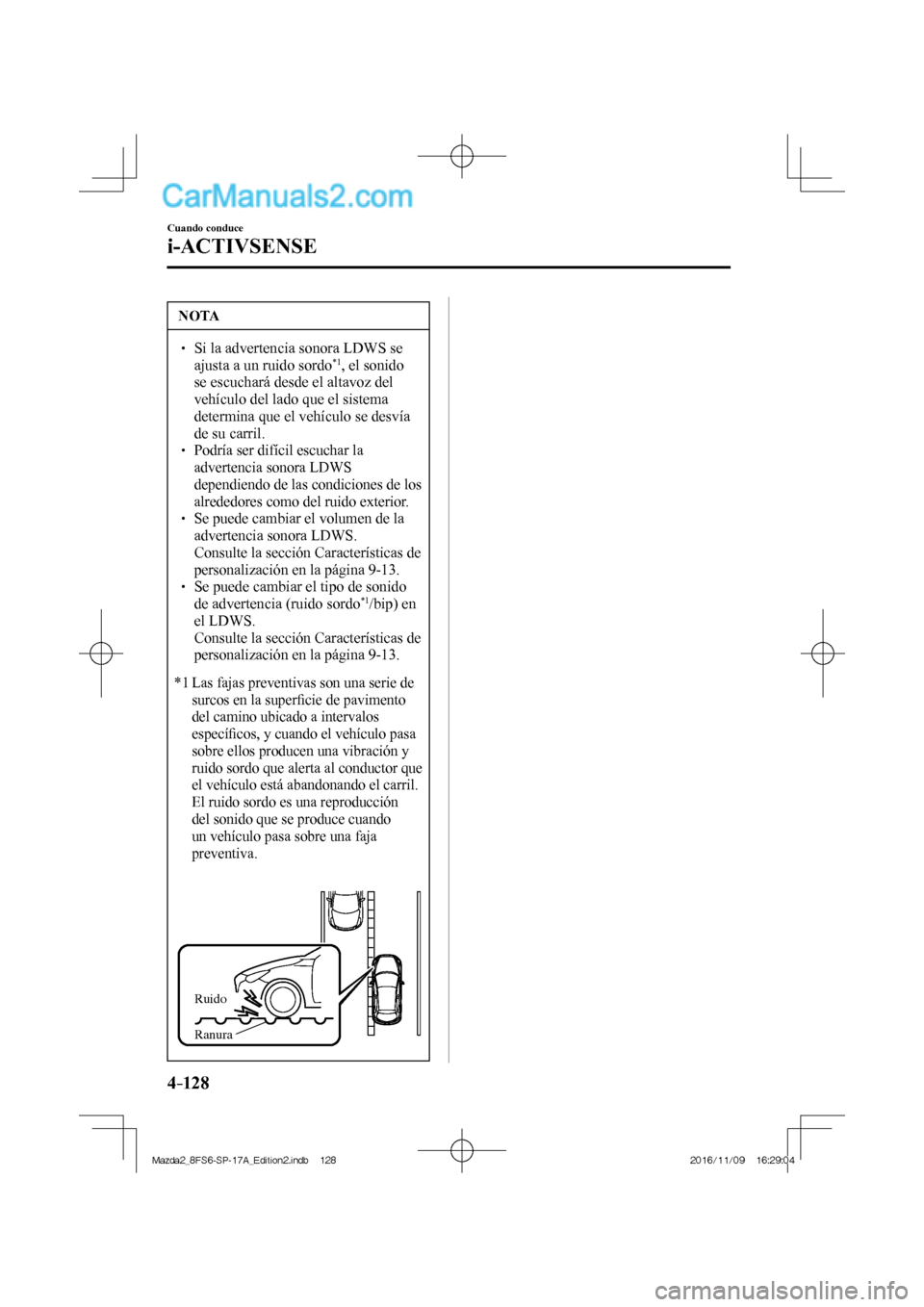

2018 MAZDA MODEL 2 ESP

4–128
Cuando conduce
i-ACTIVSENSE
NOTA
  Si la advertencia sonora LDWS se
ajusta a un ruido sordo *1 , el sonido
se escuchará desde el altavoz del
vehículo del lado que el sistema
determina que el vehículo se desvía
de su carril.
  Podría ser difícil escuchar la
advertencia sonora LDWS
dependiendo de las condiciones de los
alrededores como del ruido exterior.
  Se puede cambiar el volumen de la
advertencia sonora LDWS.
 Consulte la sección Características de
personalización en la página 9-13 .

 Se puede cambiar el tipo de sonido
de advertencia (ruido sordo *1 /bip) en
el LDWS.
 Consulte la sección Características de
personalización en la página 9-13 .

*1 Las fajas preventivas son una serie de
surcos en la superfi cie de pavimento
del camino ubicado a intervalos
específi cos, y cuando el vehículo pasa
sobre ellos producen una vibración y
ruido sordo que alerta al conductor que
el vehículo está abandonando el carril.
El ruido sordo es una reproducción
del sonido que se produce cuando
un vehículo pasa sobre una faja
preventiva.

Ruido
Ranura

Mazda2_8FS6-SP-17A_Edition2.indb 128Mazda2_8FS6-SP-17A_Edition2.indb 1282016/11/09 16:29:042016/11/09 16:29:04

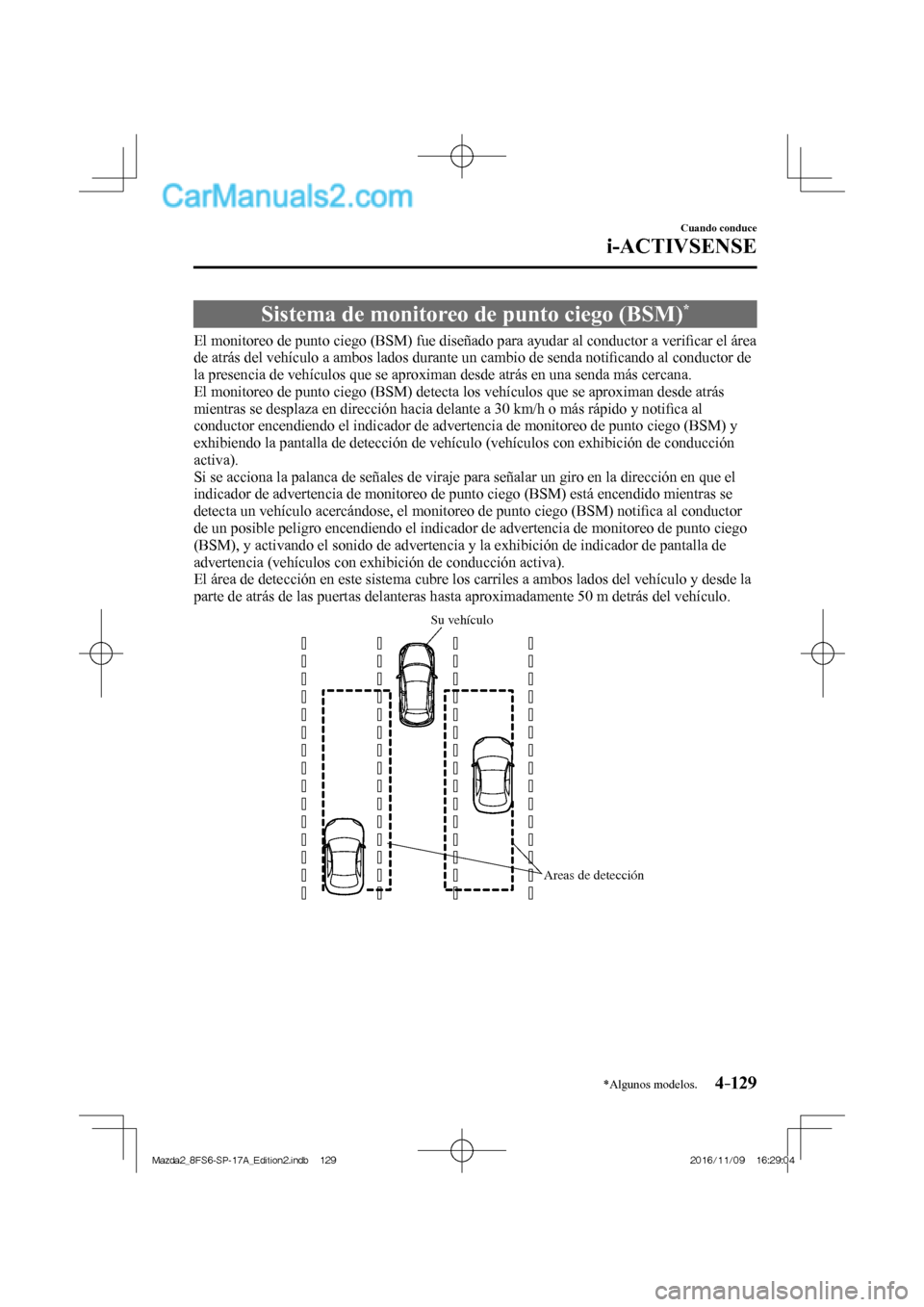

4–129
Cuando conduce
i-ACTIVSENSE
*Algunos modelos.
Sistema de monitoreo de punto ciego (BSM) *
El monitoreo de punto ciego (BSM) fue diseñado para ayudar al conductor a verifi car el área
de atrás del vehículo a ambos lados durante un cambio de senda notifi cando al conductor de
la presencia de vehículos que se aproximan desde atrás en una senda más cercana.
El monitoreo de punto ciego (BSM) detecta los vehículos que se aproximan desde atrás
mientras se desplaza en dirección hacia delante a 30 km/h o más rápido y notifi ca al
conductor encendiendo el indicador de advertencia de monitoreo de punto ciego (BSM) y
exhibiendo la pantalla de detección de vehículo (vehículos con exhibición de conducción
activa).
Si se acciona la palanca de señales de viraje para señalar un giro en la dirección en que el
indicador de advertencia de monitoreo de punto ciego (BSM) está encendido mientras se
detecta un vehículo acercándose, el monitoreo de punto ciego (BSM) notifi ca al conductor
de un posible peligro encendiendo el indicador de advertencia de monitoreo de punto ciego
(BSM), y activando el sonido de advertencia y la exhibición de indicador de pantalla de
advertencia (vehículos con exhibición de conducción activa).
El área de detección en este sistema cubre los carriles a ambos lados del vehículo y desde la
parte de atrás de las puertas delanteras hasta aproximadamente 50 m detrás del vehículo.

Areas de detección Su vehículo

Mazda2_8FS6-SP-17A_Edition2.indb 129Mazda2_8FS6-SP-17A_Edition2.indb 1292016/11/09 16:29:042016/11/09 16:29:04

4–130
Cuando conduce
i-ACTIVSENSE
ADVERTENCIA
Siempre verifi que visualmente el área alrededor antes de indicar un cambio de carril:
El sistema fue solo diseñado para asistirlo a verifi car por vehículos en la parte de atrás
al hacer un cambio de carril. Debido a ciertas limitaciones en el funcionamiento de este
sistema, el indicador de advertencia de monitoreo de punto ciego (BSM), el sonido de
advertencia y la exhibición de indicador de pantalla de advertencia podría no activarse
o podría ser demorada incluso si hay un vehículo en un carril adyacente. Siempre es
responsabilidad del conductor verifi car hacia atrás.
NOTA

 El monitoreo de punto ciego (BSM) funcionará cuando se cumplan todas las siguientes
condiciones:
 


 El encendido está en la posición ON.



 Se oprime el interruptor de monitoreo de punto ciego (BSM) OFF y el indicador del
interruptor BSM OFF se apaga.
 


 La velocidad del vehículo es de aproximadamente 30 km/h o más. 

 El monitoreo de punto ciego (BSM) podría no funcionar correctamente en las
siguientes circunstancias.
 


 La velocidad del vehículo baja a menos de aproximadamente 25 km/h incluso a pesar de
que el indicador del interruptor de monitoreo de punto ciego (BSM) OFF está apagado.
 


 La palanca de cambio (transmisión manual)/palanca selectora (transmisión
automática) se mueve a marcha atrás (R) y el vehículo se está moviendo marcha atrás.


 En los siguientes casos, el indicador de monitoreo de punto ciego (BSM) OFF se
enciende y el sistema deja de funcionar. Si el indicador de monitoreo de punto ciego
(BSM) OFF permanece encendido, haga inspeccionar el vehículo en un técnico
autorizado Mazda tan pronto como sea posible.
 


 Se detecta algún problema con el sistema incluyendo los indicadores de advertencia
de monitoreo de punto ciego (BSM).
 


 Ha ocurrido una gran desviación en la posición de instalación de un sensor de radar
(trasero) en el vehículo.
 


 Hay una gran acumulación de nieve o hielo en el paragolpes trasero cerca de
un sensor de radar (trasero). Retire la nieve, hielo o barro que pueda haber en el
paragolpes trasero.
 


 Conducir sobre caminos cubiertos de nieve durante largos períodos.



 La temperatura cerca de los sensores de radar (traseros) se vuelve extremadamente
caliente por conducir durante largos períodos de tiempo en bajada en el verano.
 


 El voltaje de la batería ha bajado.
Mazda2_8FS6-SP-17A_Edition2.indb 130Mazda2_8FS6-SP-17A_Edition2.indb 1302016/11/09 16:29:042016/11/09 16:29:04

4–131
Cuando conduce
i-ACTIVSENSE
NOTA
 



 Bajo las siguientes condiciones, los sensores de radar (traseros) no pueden detectar
objetos o podría resultar difícil de detectarlos.
 


 Un vehículo que se encuentra en el área de detección en un carril adyacente
hacia atrás pero que no se está aproximando. El monitoreo de punto ciego (BSM)
determina la condición basada en los datos de detección del radar.
 


 Un vehículo se desplaza a lo largo de su vehículo a casi la misma velocidad durante
un período extenso de tiempo.
 


 Vehículos que se aproximan en la dirección opuesta.



 Un vehículo en un carril adyacente está intentando pasar su vehículo.



 Un vehículo se encuentra en el carril adyacente en un camino con carriles
extremadamente anchos. El área de detección de los sensores de radar (traseros) se
ajusta al ancho del camino de las autopistas.


 En los siguientes casos, el destello del indicador de advertencia de monitoreo de punto
ciego (BSM) y la activación de la advertencia sonora y el indicador de pantalla de
advertencia podrían no activarse o resultar demoradas.
 


 Un vehículo cambia de carril desde dos carriles adyacentes.



 Conduciendo en cuestas pronunciadas.



 Cruzando la cima de una colina o un paso de montaña.



 El radio de giro es pequeño (al hacer una curva cerrada, girar en una intersección).



 Cuando hay una diferencia en la altura entre su carril y el carril adyacente.



 Directamente después que el sistema de monitoreo de punto ciego (BSM) se puede
usar al cambiar el ajuste.


 Si el ancho del camino es extremadamente angosto, se pueden detectar vehículos de
dos carriles. El área de detección de los sensores de radar (traseros) se ajusta al ancho
del camino de las autopistas.
Mazda2_8FS6-SP-17A_Edition2.indb 131Mazda2_8FS6-SP-17A_Edition2.indb 1312016/11/09 16:29:052016/11/09 16:29:05

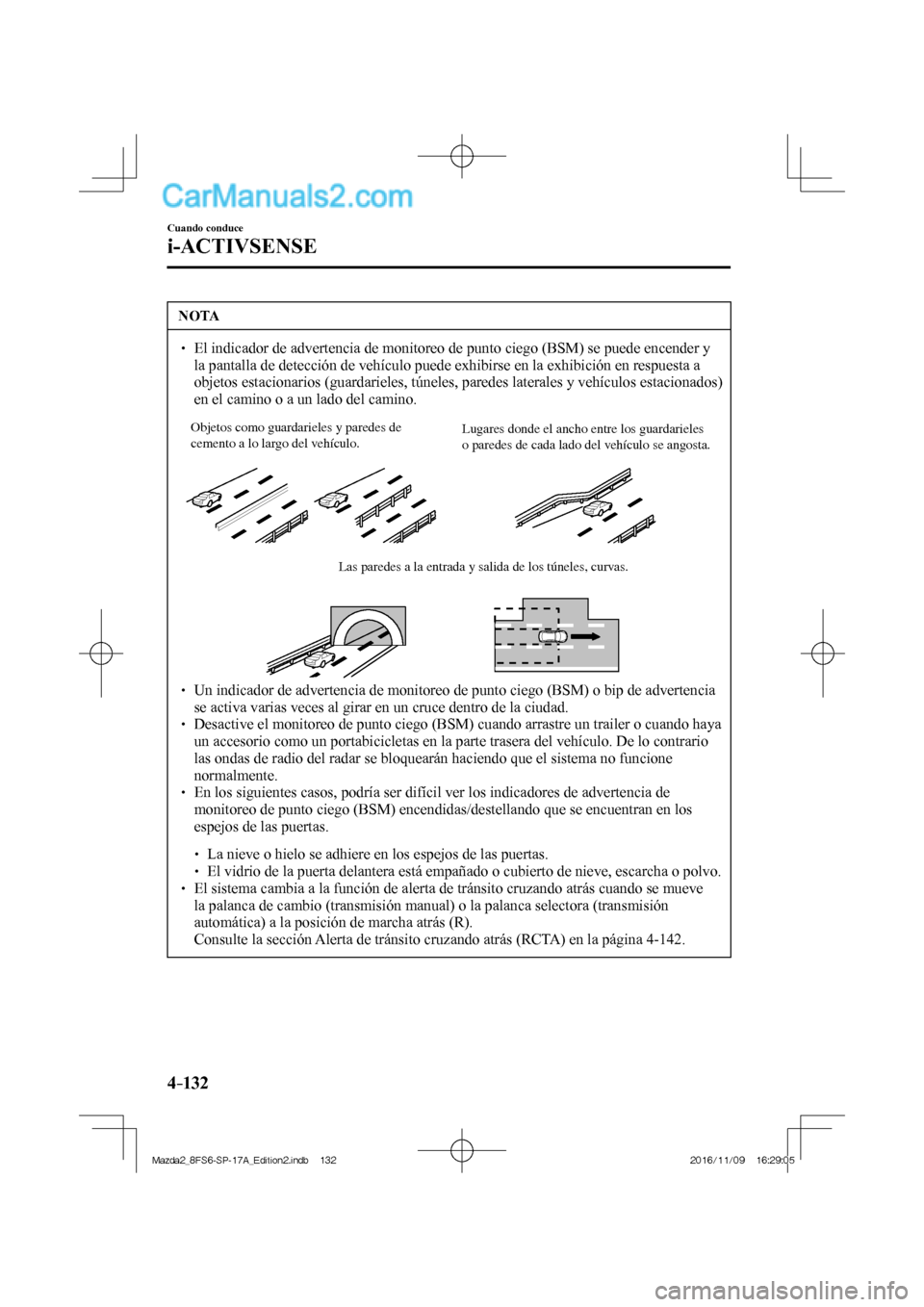

4–132
Cuando conduce
i-ACTIVSENSE
NOTA
  El indicador de advertencia de monitoreo de punto ciego (BSM) se puede encender y
la pantalla de detección de vehículo puede exhibirse en la exhibición en respuesta a
objetos estacionarios (guardarieles, túneles, paredes laterales y vehículos estacionados)
en el camino o a un lado del camino.
Objetos como guardarieles y paredes de
cemento a lo largo del vehículo.Lugares donde el ancho entre los guardarieles
o paredes de cada lado del vehículo se angosta.

Las paredes a la entrada y salida de los túneles, curvas.
  Un indicador de advertencia de monitoreo de punto ciego (BSM) o bip de advertencia
se activa varias veces al girar en un cruce dentro de la ciudad.
  Desactive el monitoreo de punto ciego (BSM) cuando arrastre un trailer o cuando haya
un accesorio como un portabicicletas en la parte trasera del vehículo. De lo contrario
las ondas de radio del radar se bloquearán haciendo que el sistema no funcione
normalmente.
  En los siguientes casos, podría ser difícil ver los indicadores de advertencia de
monitoreo de punto ciego (BSM) encendidas/destellando que se encuentran en los
espejos de las puertas.
 


 La nieve o hielo se adhiere en los espejos de las puertas.



 El vidrio de la puerta delantera está empañado o cubierto de nieve, escarcha o polvo. 

 El sistema cambia a la función de alerta de tránsito cruzando atrás cuando se mueve
la palanca de cambio (transmisión manual) o la palanca selectora (transmisión
automática) a la posición de marcha atrás (R).
 Consulte la sección Alerta de tránsito cruzando atrás (RCTA) en la página 4-142 .
Mazda2_8FS6-SP-17A_Edition2.indb 132Mazda2_8FS6-SP-17A_Edition2.indb 1322016/11/09 16:29:052016/11/09 16:29:05

4–133
Cuando conduce
i-ACTIVSENSE
Indicadores de advertencia de monitoreo de punto ciego (BSM)/Advertencia
sonora de monitoreo de punto ciego (BSM)
El sistema de monitoreo de punto ciego (BSM) o el sistema de alerta de tránsito cruzando
atrás (RCTA) notifi can al conductor de la presencia de vehículos en carriles adyacentes a
la parte de atrás de su vehículo usando el indicador de advertencia de monitoreo de punto
ciego (BSM), la advertencia sonora y el indicador de exhibición (vehículos con exhibición
de conducción activa) mientras los sistemas están activados.
Indicadores de advertencia de monitoreo de punto ciego (BSM)
Los indicadores de advertencia de monitoreo de punto ciego (BSM) están equipadas en los
espejos de puerta izquierdo y derecho. Los indicadores de advertencias se encienden cuando
detecta un vehículo que se aproxima desde atrás en una senda adyacente.


Cuando el encendido se cambia a ON, el indicador de advertencia de malfuncionamiento se
enciende momentáneamente y luego se apaga después de algunos segundos.
Conduciendo hacia adelante (Funcionamiento de monitoreo de punto ciego (BSM))
El monitoreo de punto ciego (BSM) detecta a los vehículos que se acercan desde atrás y
enciende los indicadores advertencias de monitoreo de punto ciego (BSM) equipados en
los espejos de puertas de acuerdo con las condiciones. Además, mientras se enciende un
indicador de advertencia de monitoreo de punto ciego (BSM), si la palanca de señales de
viraje se acciona para señalar un giro en la dirección en que el indicador de advertencia de
monitoreo de punto ciego (BSM) se encuentra encendido, el indicador de advertencia de
monitoreo de punto ciego (BSM) destellará.
Mazda2_8FS6-SP-17A_Edition2.indb 133Mazda2_8FS6-SP-17A_Edition2.indb 1332016/11/09 16:29:052016/11/09 16:29:05

4–134
Cuando conduce
i-ACTIVSENSE
Conduciendo hacia atrás (Funcionamiento del sistema de alerta de tránsito cruzando
atrás (RCTA))
El sistema de alerta de tránsito cruzando atrás (RCTA) detecta los vehículos que se
aproximan desde la izquierda o derecha de su vehículo y hace destellar los indicadores de
advertencia de monitoreo de punto ciego (BSM).
Función para cancelación del atenuador de iluminación
Si los indicadores de advertencia de monitoreo de punto ciego (BSM) se encienden cuando
las luces de posición están encendidas, el brillo de los indicadores de advertencia de
monitoreo de punto ciego (BSM) se atenúan.
Si los indicadores de advertencia de monitoreo de punto ciego (BSM) fueran difíciles de ver
debido al resplandor del brillo alrededor al conducir sobre caminos cubiertos de nieve o con
niebla, oprima el botón de cancelación de atenuador para cancelar el atenuador y aumentar
el brillo de los indicadores de advertencias de monitoreo de punto ciego (BSM) cuando
estén encendidos.
Consulte la Iluminación del panel de instrumentos en la página 4-34 .
Indicador de exhibición (Vehículos con exhibición de conducción activa)
Cuando el vehículo se está moviendo hacia delante (monitoreo de punto ciego (BSM)
funcionando) el vehículo detectado que se aproxima y la advertencia se exhiben en la
exhibición de conducción activa.


Cuando se detecta un vehículo aproximándose la dirección detectada se exhibe con un
indicador de detección (blanco). Además, si se acciona la palanca de señal de viraje para
señalar un cambio de carril mientras se detecta el vehículo, la exhibición cambia el color
(ámbar) del indicador de advertencia.
Advertencia sonora de monitoreo de punto ciego (BSM)
La advertencia sonora de monitoreo de punto ciego (BSM) se activa simultáneamente con el
destello de un indicador de advertencia de monitoreo de punto ciego (BSM).
Mazda2_8FS6-SP-17A_Edition2.indb 134Mazda2_8FS6-SP-17A_Edition2.indb 1342016/11/09 16:29:062016/11/09 16:29:06

4–137
Cuando conduce
i-ACTIVSENSE
Indicación en la exhibición
El estado de funcionamiento del sistema de soporte de reconocimiento de distancia (DRSS)
se indica en la exhibición de conducción activa. Respecto a los malfuncionamientos,
verifi que las condiciones del vehículo o hágalo inspeccionar por un técnico experto, le
recomendamos un técnico autorizado Mazda, de acuerdo con el contenido del mensaje
exhibido.
Consulte la sección Luces de advertencia/indicadores en la página 4-43 .
NOTA
  Cuando se desconecta el encendido, se mantiene el estado de funcionamiento anterior
a que el sistema se desconectara. Por ejemplo, si el encendido está desconectado con
el Sistema de soporte de reconocimiento de distancia (DRSS) está funcionando, el
sistema funcionará la próxima vez que se cambie el encendido a ON.
  El sistema de soporte de reconocimiento de distancia (DRSS) se puede conectar/
desconectar y se puede cambiar la sensibilidad del sistema.
 Consulte la sección Características de personalización en la página 9-13 .


Exhibición de
vehículo delante
del suyo

Directrices de distancia entre vehículos
*1
Exhibición Directrices de distancia entres
vehículos
(Viajando a 40 km/h) Directrices de distancia entres
vehículos
(Viajando a 80 km/h)

Encendido de
color ámbar
Aprox. 10 m o menos Aprox. 20 m o menos *1 La distancia entre vehículos difi ere dependiendo de la velocidad del vehículo.
Mazda2_8FS6-SP-17A_Edition2.indb 137Mazda2_8FS6-SP-17A_Edition2.indb 1372016/11/09 16:29:072016/11/09 16:29:07
