2018 MAZDA MODEL 2 ESP

4–115
Cuando conduce
i-ACTIVSENSE
Tecnología de seguridad pre-choque
La tecnología de seguridad pre-choque fue diseñada para asistir al conductor para prevenir
los choques o reducir la severidad de las situaciones cuando no se pueden evitar.
Reducción de daños de choque en rangos de baja velocidad del vehículo
Conduciendo hacia adelante
Soporte de freno de ciudad inteligente [Adelante] (SCBS F) ........................................... 4-169
Conducción marcha atrás
Soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R) .................................... 4-175
Reducción de daños de choques en rangos de velocidad medios/altos
Soporte de freno inteligente (SBS) ................................................................................... 4-18 2
Cámara y sensores
Cámara sensora hacia adelante (FSC)
La cámara sensora hacia adelante (FSC) detecta las indicaciones de carril y reconoce los
faros, luces de cola y luces de la ciudad durante la conducción nocturna. Los siguientes
sistemas también usan la cámara sensora hacia adelante (FSC).
 


 Sistema de control de luces de carretera (HBC)



 Faros LED adaptativos (ALH)



 Alerta de atención de conductor (DAA)



 Sistema de advertencia de abandono de carril (LDWS)



 Soporte de freno inteligente (SBS)
La cámara sensora hacia adelante (FSC) está instalada en la parte de arriba del parabrisas
cerca del espejo retrovisor.
Consulte la sección Cámara sensora hacia adelante (FSC) en la página 4-185 .
Sensor de radar (delantero)
El sensor de radar (delantero) funciona detectando las ondas de radio enviadas por el radar
al ser refl ejadas por un vehículo adelante del suyo. Los siguientes sistemas también usan el
sensor de radar (delantero).
 


 Sistema de soporte de reconocimiento de distancia (DRSS)



 Control de crucero de radar de Mazda (MRCC)



 Soporte de freno inteligente (SBS)
El sensor de radar (delantero) está montado detrás de la rejilla delantera.
Consulte la sección Sensor de radar (Delantero) en la página 4-191 .
Mazda2_8FS6-SP-17A_Edition2.indb 115Mazda2_8FS6-SP-17A_Edition2.indb 1152016/11/09 16:28:592016/11/09 16:28:59

4–116
Cuando conduce
i-ACTIVSENSE
Sensor láser (delantero)
El sensor láser (delantero) emite un haz de láser cercano al infrarrojo y recibe el haz
refl ejado de la superfi cie refl ectiva de un vehículo delante, y entonces el haz detectado es
usado para la medición. Los siguientes sistemas también usan el sensor láser (delantero).
 


 Soporte de freno de ciudad inteligente [Adelante] (SCBS F)



 Soporte de freno inteligente (SBS)
El sensor láser (delantero) está instalado en la parte superior del limpiaparabrisas cerca del
espejo retrovisor.
Consulte la sección Sensor láser (Delantero) en la página 4-194 .
Sensores de radar (traseros)
Los sensores de radar (traseros) funcionan detectando las ondas de radio enviadas por
el radar al ser refl ejadas por un vehículo que se acerca por detrás o una obstrucción. Los
siguientes sistemas también usan los sensores de radar (traseros).
 


 Monitoreo de punto ciego (BSM)



 Alerta de tránsito cruzando atrás (RCTA)
Los sensores de radar (traseros) están instalados dentro del paragolpes trasero, uno del lado
izquierdo y otro del lado derecho.
Consulte la sección Sensores de radar (Traseros) en la página 4-196 .
Sensores ultrasónico (traseros)
Los sensores ultrasónicos (traseros) funcionan detectando las ondas ultrasónicas refl ejadas
por las obstrucciones en la parte de atrás enviados por los sensores ultrasónicos. Los
siguientes sistemas también usan los sensores ultrasónicos (traseros).
 


 Soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R)
Los sensores ultrasónicos (traseros) son montados en el paragolpes trasero.
Consulte la sección Sensores ultrasónicos (Traseros) en la página 4-198 .
Mazda2_8FS6-SP-17A_Edition2.indb 116Mazda2_8FS6-SP-17A_Edition2.indb 1162016/11/09 16:28:592016/11/09 16:28:59

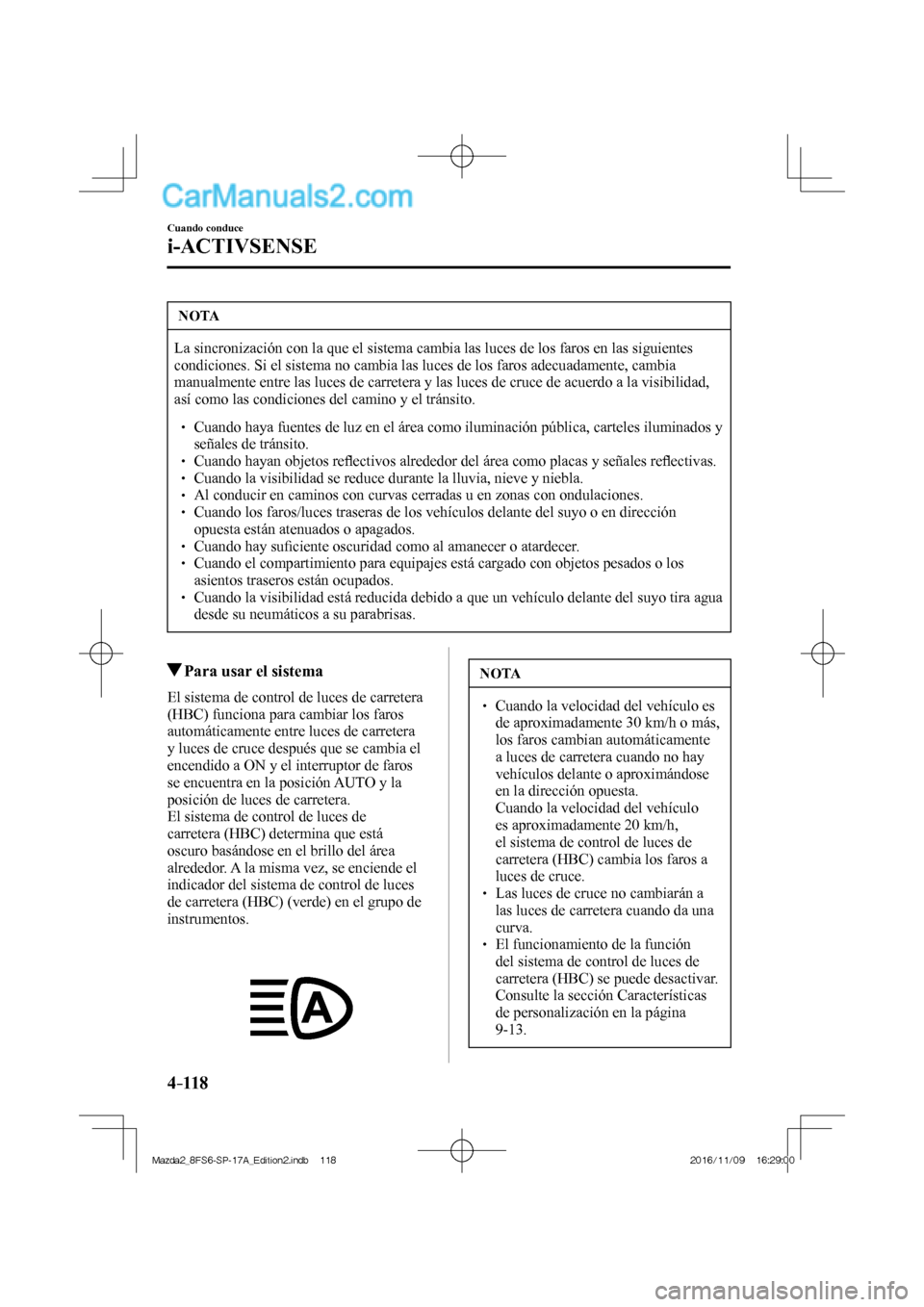

4–118
Cuando conduce
i-ACTIVSENSE
NOTA
La sincronización con la que el sistema cambia las luces de los faros en las siguientes
condiciones. Si el sistema no cambia las luces de los faros adecuadamente, cambia
manualmente entre las luces de carretera y las luces de cruce de acuerdo a la visibilidad,
así como las condiciones del camino y el tránsito.
 
 Cuando haya fuentes de luz en el área como iluminación pública, carteles iluminados y
señales de tránsito.
  Cuando hayan objetos refl ectivos alrededor del área como placas y señales refl ectivas. 
 Cuando la visibilidad se reduce durante la lluvia, nieve y niebla. 
 Al conducir en caminos con curvas cerradas u en zonas con ondulaciones. 
 Cuando los faros/luces traseras de los vehículos delante del suyo o en dirección
opuesta están atenuados o apagados.
  Cuando hay sufi ciente oscuridad como al amanecer o atardecer. 
 Cuando el compartimiento para equipajes está cargado con objetos pesados o los
asientos traseros están ocupados.
  Cuando la visibilidad está reducida debido a que un vehículo delante del suyo tira agua
desde su neumáticos a su parabrisas.
Para usar el sistema
El sistema de control de luces de carretera
(HBC) funciona para cambiar los faros
automáticamente entre luces de carretera
y luces de cruce después que se cambia el
encendido a ON y el interruptor de faros
se encuentra en la posición AUTO y la
posición de luces de carretera.
El sistema de control de luces de
carretera (HBC) determina que está
oscuro basándose en el brillo del área
alrededor. A la misma vez, se enciende el
indicador del sistema de control de luces
de carretera (HBC) (verde) en el grupo de
instrumentos.



NOTA
  Cuando la velocidad del vehículo es
de aproximadamente 30 km/h o más,
los faros cambian automáticamente
a luces de carretera cuando no hay
vehículos delante o aproximándose
en la dirección opuesta.
 Cuando la velocidad del vehículo
es aproximadamente 20 km/h,
el sistema de control de luces de
carretera (HBC) cambia los faros a
luces de cruce.
  Las luces de cruce no cambiarán a
las luces de carretera cuando da una
curva.
  El funcionamiento de la función
del sistema de control de luces de
carretera (HBC) se puede desactivar.
Consulte la sección Características
de personalización en la página
9-13 .
Mazda2_8FS6-SP-17A_Edition2.indb 118Mazda2_8FS6-SP-17A_Edition2.indb 1182016/11/09 16:29:002016/11/09 16:29:00

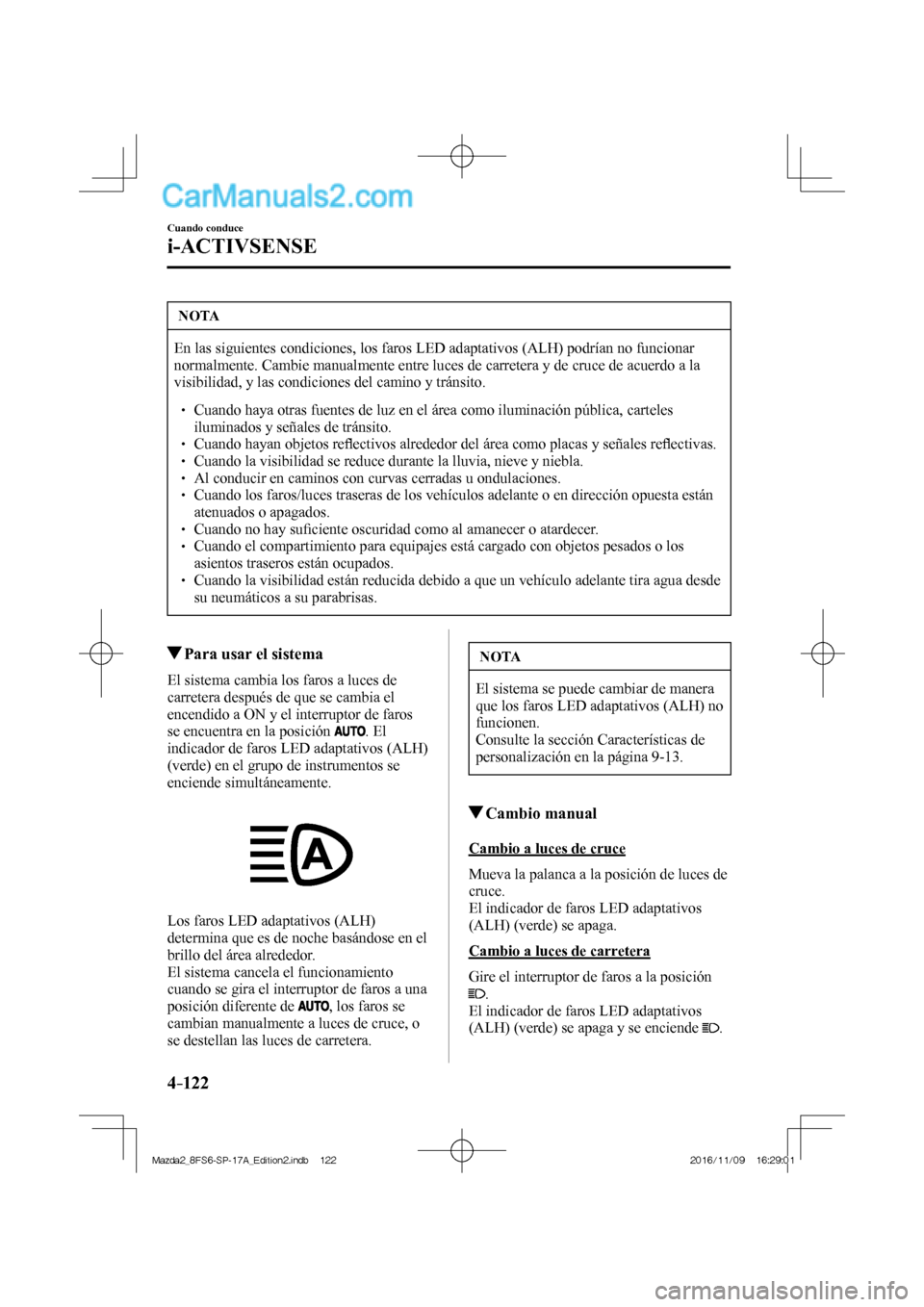

4–122
Cuando conduce
i-ACTIVSENSE
NOTA
En las siguientes condiciones, los faros LED adaptativos (ALH) podrían no funcionar
normalmente. Cambie manualmente entre luces de carretera y de cruce de acuerdo a la
visibilidad, y las condiciones del camino y tránsito.
 
 Cuando haya otras fuentes de luz en el área como iluminación pública, carteles
iluminados y señales de tránsito.
  Cuando hayan objetos refl ectivos alrededor del área como placas y señales refl ectivas. 
 Cuando la visibilidad se reduce durante la lluvia, nieve y niebla. 
 Al conducir en caminos con curvas cerradas u ondulaciones. 
 Cuando los faros/luces traseras de los vehículos adelante o en dirección opuesta están
atenuados o apagados.
  Cuando no hay sufi ciente oscuridad como al amanecer o atardecer. 
 Cuando el compartimiento para equipajes está cargado con objetos pesados o los
asientos traseros están ocupados.
  Cuando la visibilidad están reducida debido a que un vehículo adelante tira agua desde
su neumáticos a su parabrisas.
Para usar el sistema
El sistema cambia los faros a luces de
carretera después de que se cambia el
encendido a ON y el interruptor de faros
se encuentra en la posición
. El
indicador de faros LED adaptativos (ALH)
(verde) en el grupo de instrumentos se
enciende simultáneamente.


Los faros LED adaptativos (ALH)
determina que es de noche basándose en el
brillo del área alrededor.
El sistema cancela el funcionamiento
cuando se gira el interruptor de faros a una
posición diferente de
, los faros se
cambian manualmente a luces de cruce, o
se destellan las luces de carretera.
NOTA
El sistema se puede cambiar de manera
que los faros LED adaptativos (ALH) no
funcionen.
Consulte la sección Características de
personalización en la página 9-13 .
Cambio manual
Cambio a luces de cruce
Mueva la palanca a la posición de luces de
cruce.
El indicador de faros LED adaptativos
(ALH) (verde) se apaga.
Cambio a luces de carretera
Gire el interruptor de faros a la posición

.
El indicador de faros LED adaptativos
(ALH) (verde) se apaga y se enciende
.
Mazda2_8FS6-SP-17A_Edition2.indb 122Mazda2_8FS6-SP-17A_Edition2.indb 1222016/11/09 16:29:012016/11/09 16:29:01

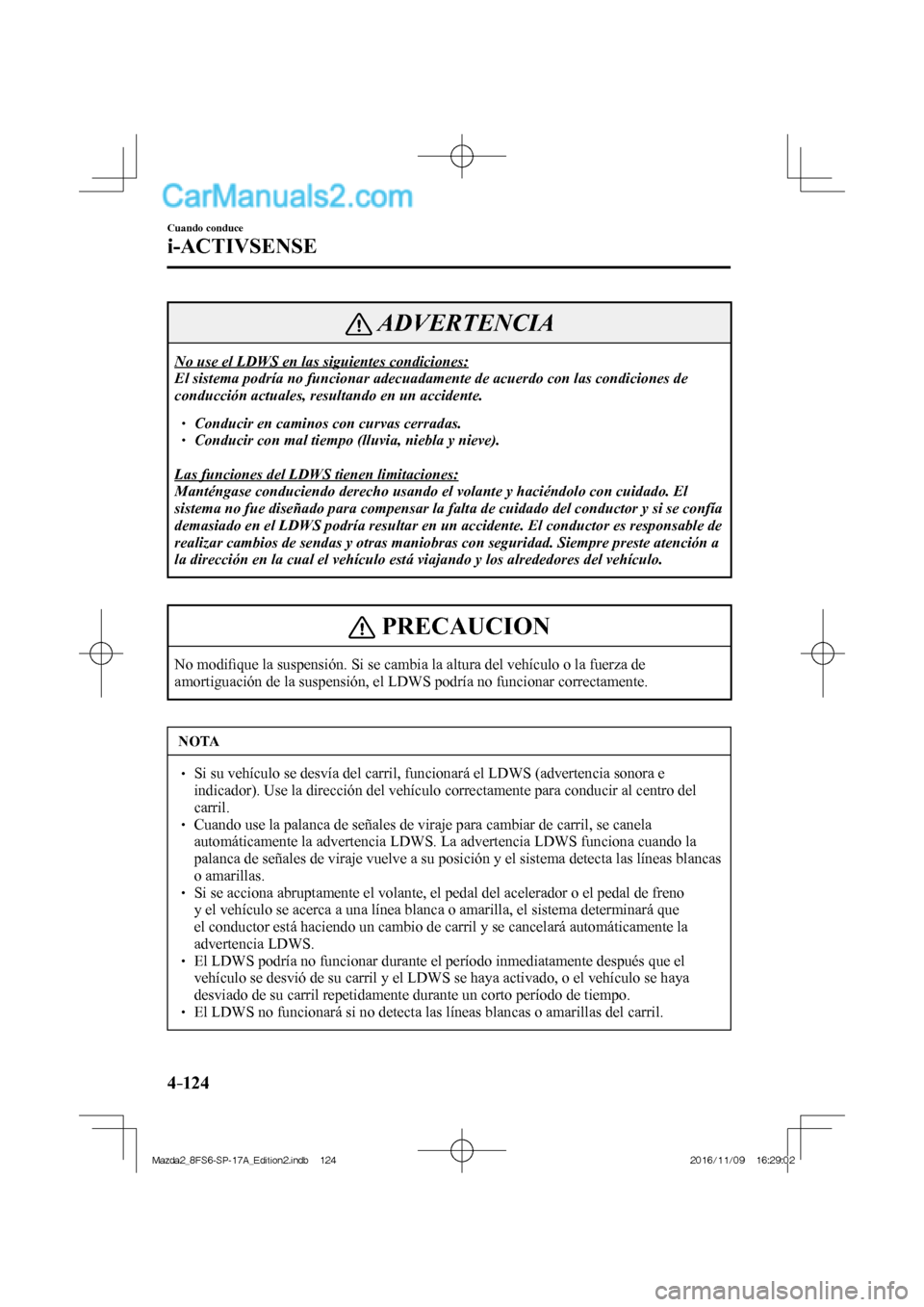

4–124
Cuando conduce
i-ACTIVSENSE
ADVERTENCIA
No use el LDWS en las siguientes condiciones:
El sistema podría no funcionar adecuadamente de acuerdo con las condiciones de
conducción actuales, resultando en un accidente.
 
 Conducir en caminos con curvas cerradas. 
 Conducir con mal tiempo (lluvia, niebla y nieve).

Las funciones del LDWS tienen limitaciones:
Manténgase conduciendo derecho usando el volante y haciéndolo con cuidado. El
sistema no fue diseñado para compensar la falta de cuidado del conductor y si se confía
demasiado en el LDWS podría resultar en un accidente. El conductor es responsable de
realizar cambios de sendas y otras maniobras con seguridad. Siempre preste atención a
la dirección en la cual el vehículo está viajando y los alrededores del vehículo.
PRECAUCION
No modifi que la suspensión. Si se cambia la altura del vehículo o la fuerza de
amortiguación de la suspensión, el LDWS podría no funcionar correctamente.
NOTA
  Si su vehículo se desvía del carril, funcionará el LDWS (advertencia sonora e
indicador). Use la dirección del vehículo correctamente para conducir al centro del
carril.
  Cuando use la palanca de señales de viraje para cambiar de carril, se canela
automáticamente la advertencia LDWS. La advertencia LDWS funciona cuando la
palanca de señales de viraje vuelve a su posición y el sistema detecta las líneas blancas
o amarillas.
  Si se acciona abruptamente el volante, el pedal del acelerador o el pedal de freno
y el vehículo se acerca a una línea blanca o amarilla, el sistema determinará que
el conductor está haciendo un cambio de carril y se cancelará automáticamente la
advertencia LDWS.
  El LDWS podría no funcionar durante el período inmediatamente después que el
vehículo se desvió de su carril y el LDWS se haya activado, o el vehículo se haya
desviado de su carril repetidamente durante un corto período de tiempo.
  El LDWS no funcionará si no detecta las líneas blancas o amarillas del carril.
Mazda2_8FS6-SP-17A_Edition2.indb 124Mazda2_8FS6-SP-17A_Edition2.indb 1242016/11/09 16:29:022016/11/09 16:29:02

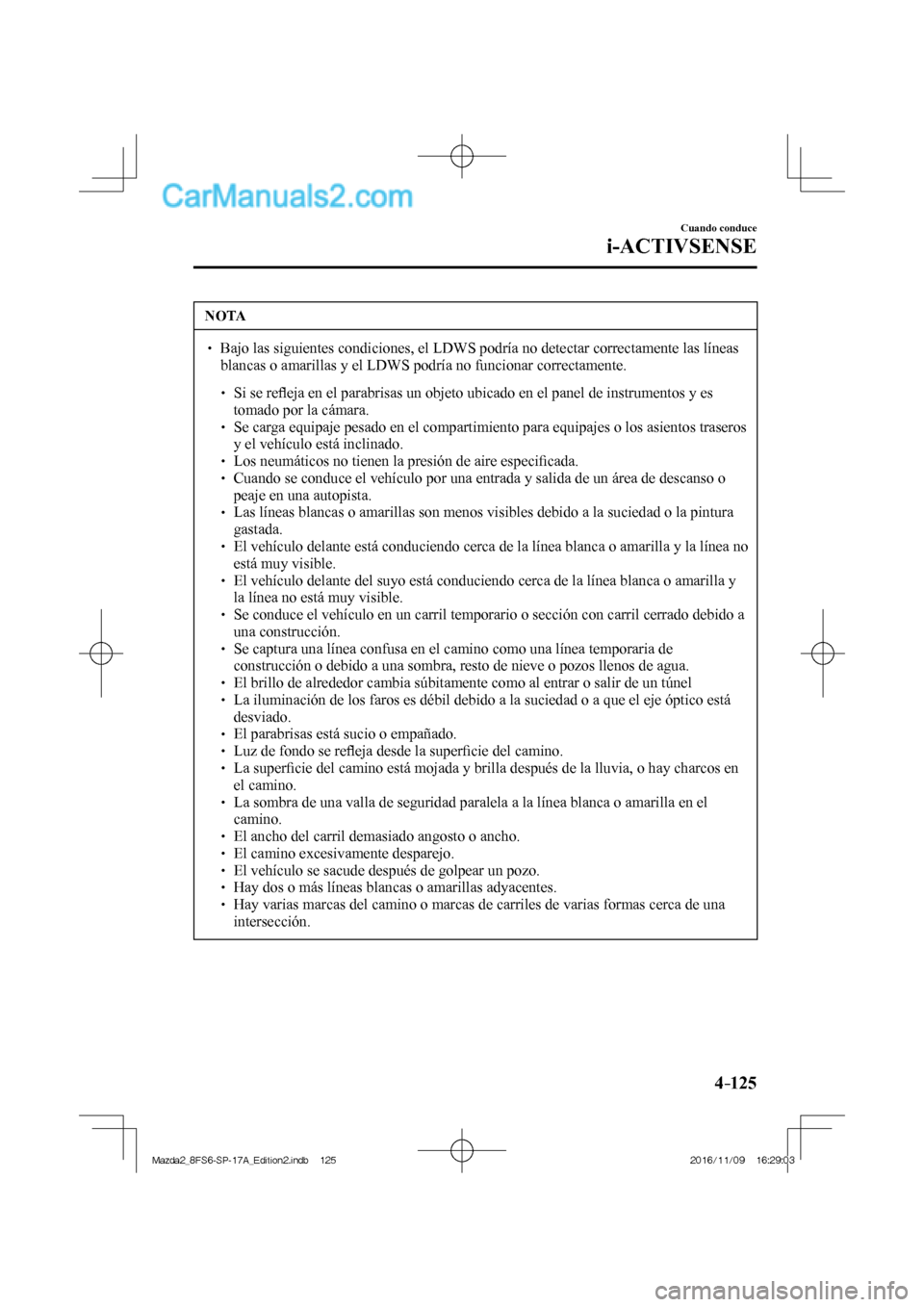

4–125
Cuando conduce
i-ACTIVSENSE
NOTA
  Bajo las siguientes condiciones, el LDWS podría no detectar correctamente las líneas
blancas o amarillas y el LDWS podría no funcionar correctamente.
 


 Si se refl eja en el parabrisas un objeto ubicado en el panel de instrumentos y es
tomado por la cámara.
 


 Se carga equipaje pesado en el compartimiento para equipajes o los asientos traseros
y el vehículo está inclinado.
 


 Los neumáticos no tienen la presión de aire especifi cada.



 Cuando se conduce el vehículo por una entrada y salida de un área de descanso o
peaje en una autopista.
 


 Las líneas blancas o amarillas son menos visibles debido a la suciedad o la pintura
gastada.
 


 El vehículo delante está conduciendo cerca de la línea blanca o amarilla y la línea no
está muy visible.
 


 El vehículo delante del suyo está conduciendo cerca de la línea blanca o amarilla y
la línea no está muy visible.
 


 Se conduce el vehículo en un carril temporario o sección con carril cerrado debido a
una construcción.
 


 Se captura una línea confusa en el camino como una línea temporaria de
construcción o debido a una sombra, resto de nieve o pozos llenos de agua.
 


 El brillo de alrededor cambia súbitamente como al entrar o salir de un túnel



 La iluminación de los faros es débil debido a la suciedad o a que el eje óptico está
desviado.
 


 El parabrisas está sucio o empañado.



 Luz de fondo se refl eja desde la superfi cie del camino.



 La superfi cie del camino está mojada y brilla después de la lluvia, o hay charcos en
el camino.
 


 La sombra de una valla de seguridad paralela a la línea blanca o amarilla en el
camino.
 


 El ancho del carril demasiado angosto o ancho.



 El camino excesivamente desparejo.



 El vehículo se sacude después de golpear un pozo.



 Hay dos o más líneas blancas o amarillas adyacentes.



 Hay varias marcas del camino o marcas de carriles de varias formas cerca de una
intersección.
Mazda2_8FS6-SP-17A_Edition2.indb 125Mazda2_8FS6-SP-17A_Edition2.indb 1252016/11/09 16:29:032016/11/09 16:29:03

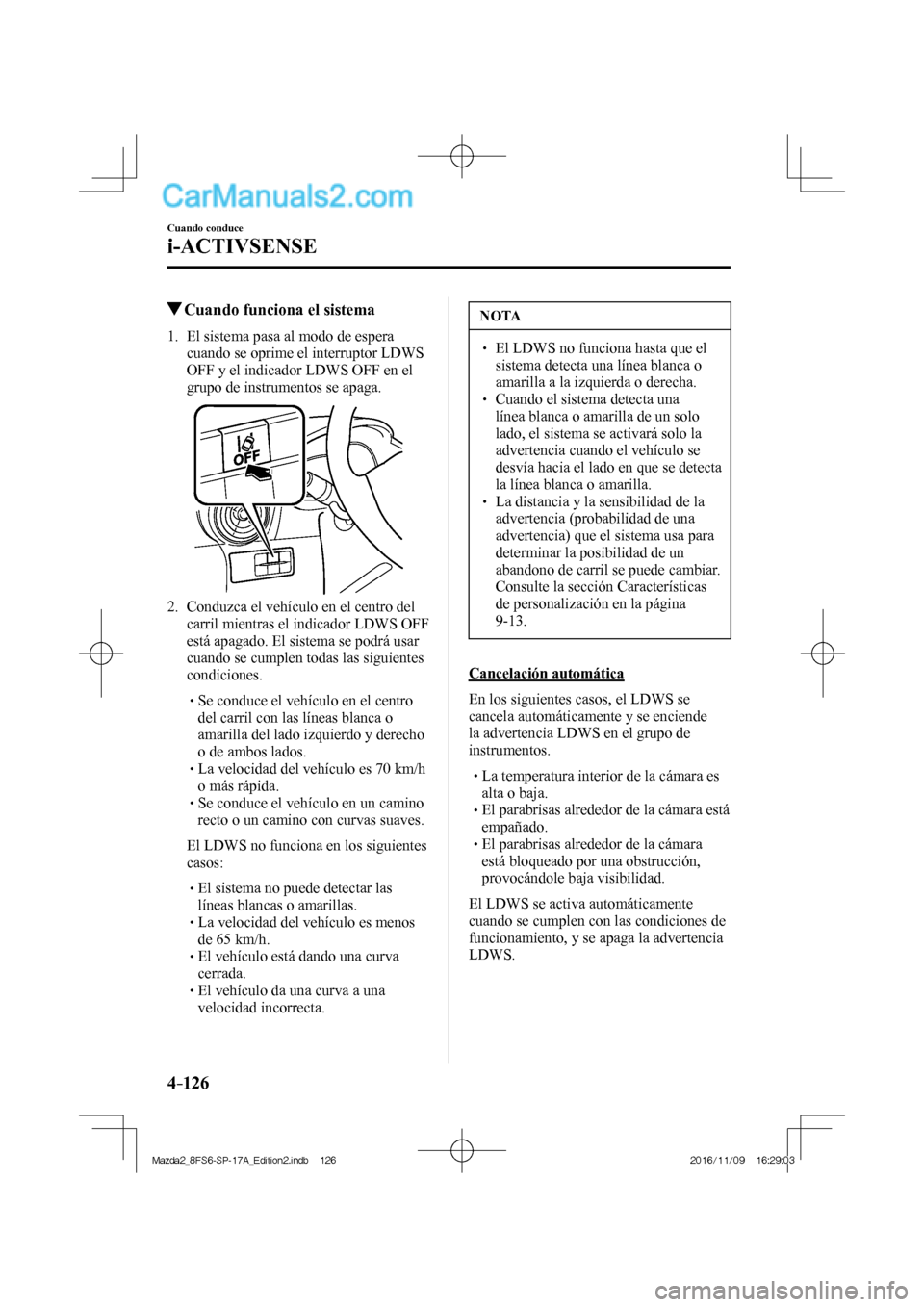

4–126
Cuando conduce
i-ACTIVSENSE
Cuando funciona el sistema
1. El sistema pasa al modo de espera
cuando se oprime el interruptor LDWS
OFF y el indicador LDWS OFF en el
grupo de instrumentos se apaga.


2. Conduzca el vehículo en el centro del
carril mientras el indicador LDWS OFF
está apagado. El sistema se podrá usar
cuando se cumplen todas las siguientes
condiciones.
 


 Se conduce el vehículo en el centro
del carril con las líneas blanca o
amarilla del lado izquierdo y derecho
o de ambos lados.
 


 La velocidad del vehículo es 70 km/h
o más rápida.
 


 Se conduce el vehículo en un camino
recto o un camino con curvas suaves.

El LDWS no funciona en los siguientes
casos:
 


 El sistema no puede detectar las
líneas blancas o amarillas.
 


 La velocidad del vehículo es menos
de 65 km/h.
 


 El vehículo está dando una curva
cerrada.
 


 El vehículo da una curva a una
velocidad incorrecta.

NOTA
  El LDWS no funciona hasta que el
sistema detecta una línea blanca o
amarilla a la izquierda o derecha.
  Cuando el sistema detecta una
línea blanca o amarilla de un solo
lado, el sistema se activará solo la
advertencia cuando el vehículo se
desvía hacia el lado en que se detecta
la línea blanca o amarilla.
  La distancia y la sensibilidad de la
advertencia (probabilidad de una
advertencia) que el sistema usa para
determinar la posibilidad de un
abandono de carril se puede cambiar.
 Consulte la sección Características
de personalización en la página
9-13 .
Cancelación automática
En los siguientes casos, el LDWS se
cancela automáticamente y se enciende
la advertencia LDWS en el grupo de
instrumentos.
 


 La temperatura interior de la cámara es
alta o baja.
 


 El parabrisas alrededor de la cámara está
empañado.
 


 El parabrisas alrededor de la cámara
está bloqueado por una obstrucción,
provocándole baja visibilidad.

El LDWS se activa automáticamente
cuando se cumplen con las condiciones de
funcionamiento, y se apaga la advertencia
LDWS.
Mazda2_8FS6-SP-17A_Edition2.indb 126Mazda2_8FS6-SP-17A_Edition2.indb 1262016/11/09 16:29:032016/11/09 16:29:03

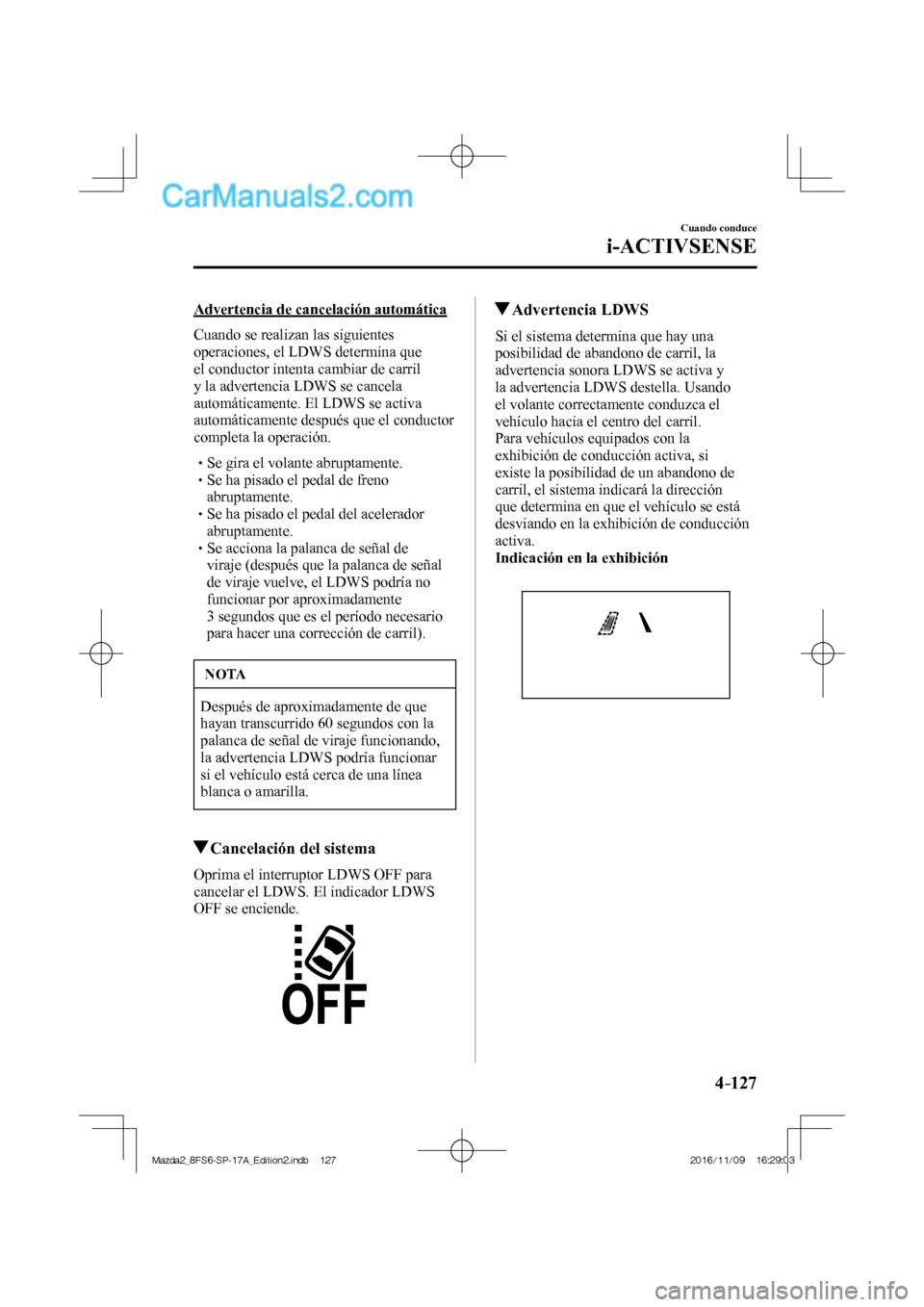

4–127
Cuando conduce
i-ACTIVSENSE
Advertencia de cancelación automática
Cuando se realizan las siguientes
operaciones, el LDWS determina que
el conductor intenta cambiar de carril
y la advertencia LDWS se cancela
automáticamente. El LDWS se activa
automáticamente después que el conductor
completa la operación.
 


 Se gira el volante abruptamente.



 Se ha pisado el pedal de freno
abruptamente.
 


 Se ha pisado el pedal del acelerador
abruptamente.
 


 Se acciona la palanca de señal de
viraje (después que la palanca de señal
de viraje vuelve, el LDWS podría no
funcionar por aproximadamente
3 segundos que es el período necesario
para hacer una corrección de carril).

NOTA
Después de aproximadamente de que
hayan transcurrido 60 segundos con la
palanca de señal de viraje funcionando,
la advertencia LDWS podría funcionar
si el vehículo está cerca de una línea
blanca o amarilla.
Cancelación del sistema
Oprima el interruptor LDWS OFF para
cancelar el LDWS. El indicador LDWS
OFF se enciende.


Advertencia LDWS
Si el sistema determina que hay una
posibilidad de abandono de carril, la
advertencia sonora LDWS se activa y
la advertencia LDWS destella. Usando
el volante correctamente conduzca el
vehículo hacia el centro del carril.
Para vehículos equipados con la
exhibición de conducción activa, si
existe la posibilidad de un abandono de
carril, el sistema indicará la dirección
que determina en que el vehículo se está
desviando en la exhibición de conducción
activa.
Indicación en la exhibición



Mazda2_8FS6-SP-17A_Edition2.indb 127Mazda2_8FS6-SP-17A_Edition2.indb 1272016/11/09 16:29:032016/11/09 16:29:03
