2018 FIAT TIPO 5DOORS STATION WAGON Knjižica za upotrebu i održavanje (in Serbian)

Verzija TIPO STATION WAGON
Verzije PneumaticiPrazno vozilo i sa pola
opterećenjaPri punom opterećenju
Rezervni
točak
Prednji Zadnji Prednji Zadnji
1.4 16V 95 KS
1.3 Multijet
95 KS195 / 65 R15
2,3 2,3
2,5 2,7
(*)
205 / 55 R16
225 / 45 R17 2,3 2,2
1.4 T-jet 120 KS
1.6 E.TorQ205 / 55 R16 2,3 2,3
225 / 45 R17 2,3 2,2
225/
40 R18 92W XL
GoodYear
(**)2,5 2,2 2,5 2,5 3,5
1.4 T-jet 120 KS
LPG205 / 55 R16 2,3 2,3
2,52,7
— 225 / 45 R17 2,3
2,2 225/
40 R18 92W XL
GoodYear
(**)2,5 2,5
1.6 Multijet
120 KS /
1.6 Multijet
115 KS
(***)
195 / 65 R15 2,4 2,1 2,6 2,5
(*)205 / 55 R16 2,5 2,3
2,52,7
225 / 45 R17 2,4
2,2 225/
40 R18 92W XL
GoodYear
(**)2,5 2,5 3,5
(*) U slučaju upotrebe rezervnog točka u vanrednoj situaciji, proverite pritisak i, ako je potrebno, uskladite ga sa vrednostima predviđenim za pneumatik osovine na
kojoj se koristi.
(**) Za verzije/tržišta, gde je predviđeno. Kao alternativa, mogu se koristiti pneumatici koji su u stanju da garantuju ekvivalentne performanse.
(***) Verzije za specijalna tržišta
215
/
/

Verzije PneumaticiPrazno vozilo i sa pola
opterećenjaPri punom opterećenju
Rezervni
točak
Prednji Zadnji Prednji Zadnji
1.6 Multijet
120 KS ECO /
1.6 Multijet
115 KS ECO
(***)
205/55R16 91H
Goodyear
EfficientGrip
Performance
(**)
2,8 2,5 2,5 2,7(*)
(***) Verzije za specijalna tržišta (**) Za verzije/tržišta, gde je predviđeno. Kao alternativa, mogu se koristiti pneumatici koji su u stanju da garantuju ekvivalentne performanse. (*) U slučaju upotrebe rezervnog točka u vanrednoj situaciji, proverite pritisak i, ako je potrebno, uskladite ga sa vrednostima predviđenim za pneumatik osovine na
kojoj se koristi.
PAŽNJA
187)Maksimalna brzina zimskih pneumatika sa oznakom "Q" ne sme premašiti 160 km/h; sa oznakom "T" ne sme premašiti 190 km/h; sa
oznakom "H" ne sme premašiti 210 km/h; u skladu sa važećim Zakonom o saobraćaju.
188)Ako se koriste zimski pneumatici sa indeksom brzine manjim od navedenog u saobraćajnoj dozvoli, nemojte voziti brže od maksimalne
brzine koja odgovara indeksu brzine pneumatika.
189)U slučaju da je automobil opremljen rezervnim točkom manjih dimenzija od onog za uobičajenu upotrebu (sa pneumaticima veličine 17” i
18” dolazi opremljen rezervnim točkom od 16”) ili malim rezervnim točkom, pridržavajte se sledećih uputstava. Pomoćni rezervni točak koji ste
dobili (za verzije/tržišta gde postoji) odgovara tom vozilu: nemojte ga koristiti na drugim modelima vozila, niti koristiti pomoćne rezervne
točkove drugih modela na sopstvenom vozilu. Takav mali rezervni točak ili rezervni točak treba koristiti samo u hitnim slučajevima. Njegovo
korišćenje treba svesti na neophodni minimum, a brzina ne sme prelaziti 80 km/h. Na malom ili običnom rezervnom točku nalazi se nalepnica
narandžaste boje na kojoj su ukratko izneta glavna upozorenja u vezi upotrebe samog točka kao i ograničenja njegove upotrebe. Ta nalepnica
se ne sme nikako skidati ni pokrivati. Nalepnica sadrži sledeće napomene na četiri jezika: „Pažnja! Samo za privremenu upotrebu! 80 km/h
max! Zamenite što je pre moguće rezervnu gumu standardnom. Nemojte pokrivati ovu napomenu“. Na mali ili obični rezervni točak se ne sme
nikako stavljati poklopac (ratkapna). Karakteristike upravljanja vozilom sa montiranim malim ili običnim rezervnim točkom su izmenjene.
Izbegavajte nagla ubrzanja i kočenja, oštre manevre upravljača i brzo ulaženje u krivine. Ukupno trajanje pomoćnog rezervnog točka je otprilike
3000 km, nakon te kilometraže taj pneumatik se mora zameniti drugim pneumatikom istog tipa. Ni u kom slučaju nemojte stavljati uobičajeni
pneumatik na felnu predviđenu za upotrebu kao rezervni točak. Popravite i ponovo montirajte zamenjenu gumu u što kraćem roku. Nije
dozvoljena istovremena upotreba dva ili više malih ili običnih rezervnih točkova. Nemojte podmazivati navoje zavrtnjeva pre montaže: mogli bi
se odvrnuti sami od sebe.
216
TEHNIČKI PODACI

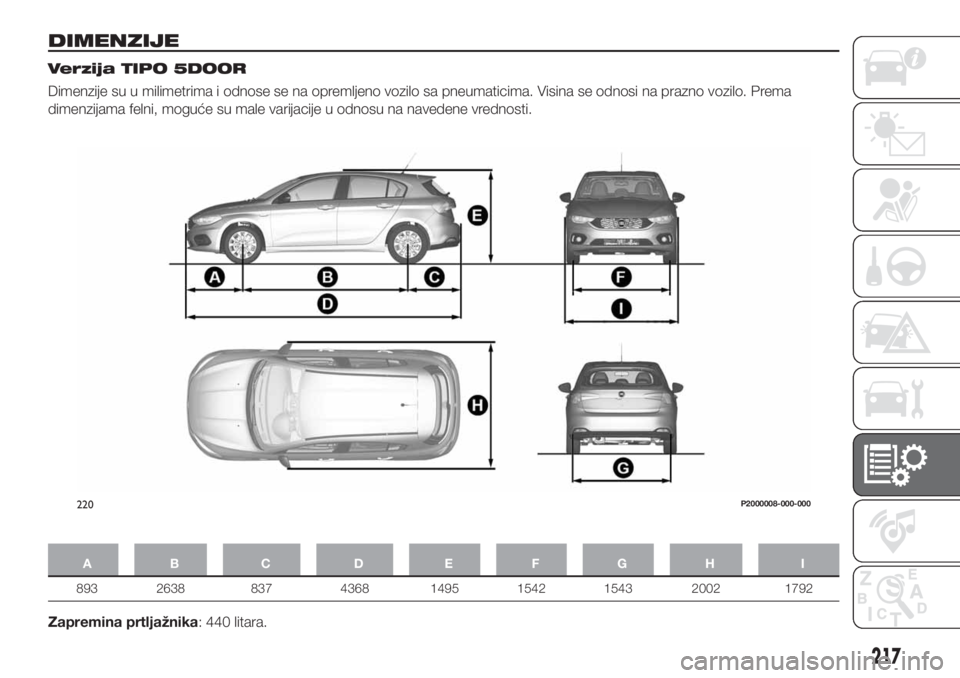

DIMENZIJE
Verzija TIPO 5DOOR
Dimenzije su u milimetrima i odnose se na opremljeno vozilo sa pneumaticima. Visina se odnosi na prazno vozilo. Prema
dimenzijama felni, moguće su male varijacije u odnosu na navedene vrednosti.
AB C D EFGH I
893 2638 837 4368 1495 1542 1543 2002 1792
Zapremina prtljažnika: 440 litara.
220P2000008-000-000
217

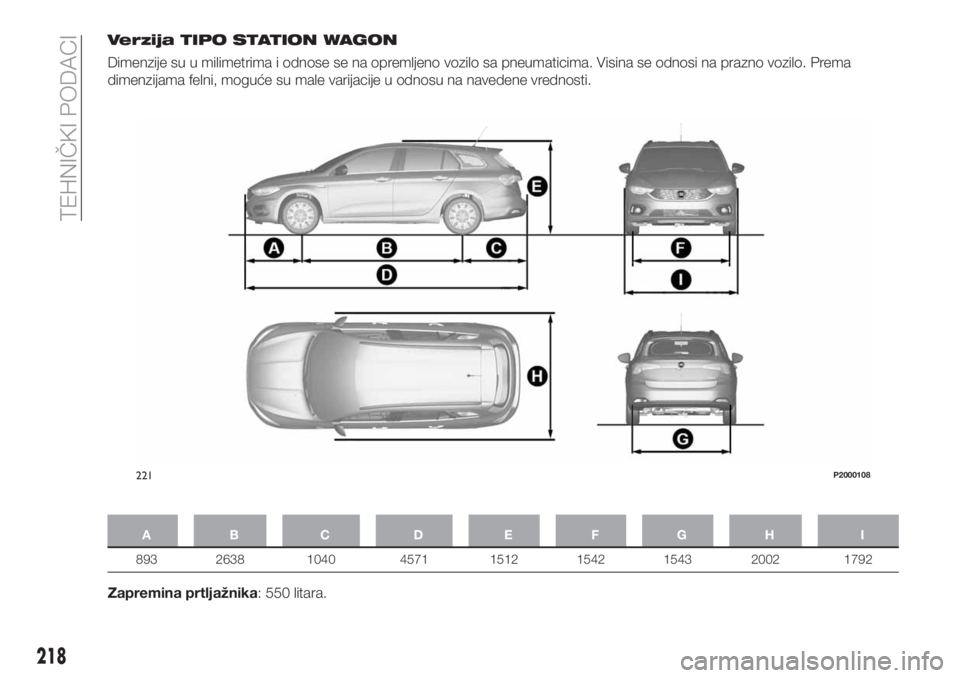

Verzija TIPO STATION WAGON
Dimenzije su u milimetrima i odnose se na opremljeno vozilo sa pneumaticima. Visina se odnosi na prazno vozilo. Prema
dimenzijama felni, moguće su male varijacije u odnosu na navedene vrednosti.
AB C D EFGH I
893 2638 1040 4571 1512 1542 1543 2002 1792
Zapremina prtljažnika: 550 litara.
221P2000108
218
TEHNIČKI PODACI

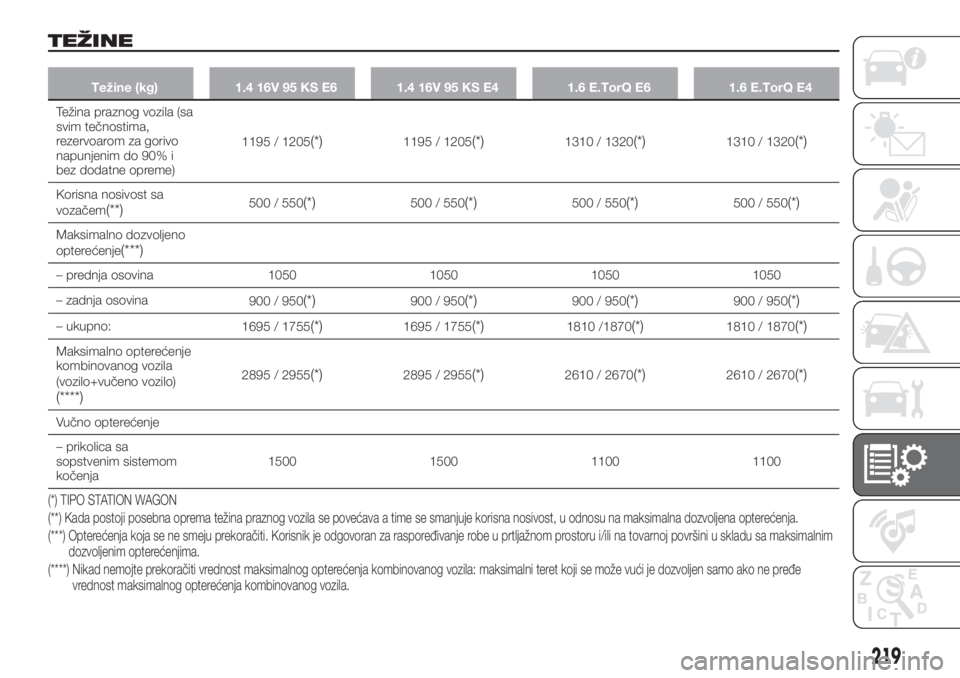

TEŽINE
Težine (kg) 1.4 16V 95 KS E6 1.4 16V 95 KS E4 1.6 E.TorQ E6 1.6 E.TorQ E4
Težina praznog vozila (sa
svim tečnostima,
rezervoarom za gorivo
napunjenim do 90% i
bez dodatne opreme)1195 / 1205
(*)1195 / 1205(*)1310 / 1320(*)1310 / 1320(*)
Korisna nosivost sa
vozačem(**)500 / 550(*)500 / 550(*)500 / 550(*)500 / 550(*)
Maksimalno dozvoljeno
opterećenje(***)
– prednja osovina 1050 1050 1050 1050
– zadnja osovina
900 / 950
(*)900 / 950(*)900 / 950(*)900 / 950(*)
– ukupno:
1695 / 1755(*)1695 / 1755(*)1810 /1870(*)1810 / 1870(*)
Maksimalno opterećenje
kombinovanog vozila
(vozilo+vučeno vozilo)
(****)
2895 / 2955(*)2895 / 2955(*)2610 / 2670(*)2610 / 2670(*)
Vučno opterećenje
– prikolica sa
sopstvenim sistemom
kočenja1500 1500 1100 1100
(*) TIPO STATION WAGON
(**) Kada postoji posebna oprema težina praznog vozila se povećava a time se smanjuje korisna nosivost, u odnosu na maksimalna dozvoljena opterećenja.
(***) Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj površini u skladu sa maksimalnim
dozvoljenim opterećenjima.
(****) Nikad nemojte prekoračiti vrednost maksimalnog opterećenja kombinovanog vozila: maksimalni teret koji se može vući je dozvoljen samo ako nepređe
vrednost maksimalnog opterećenja kombinovanog vozila.
219

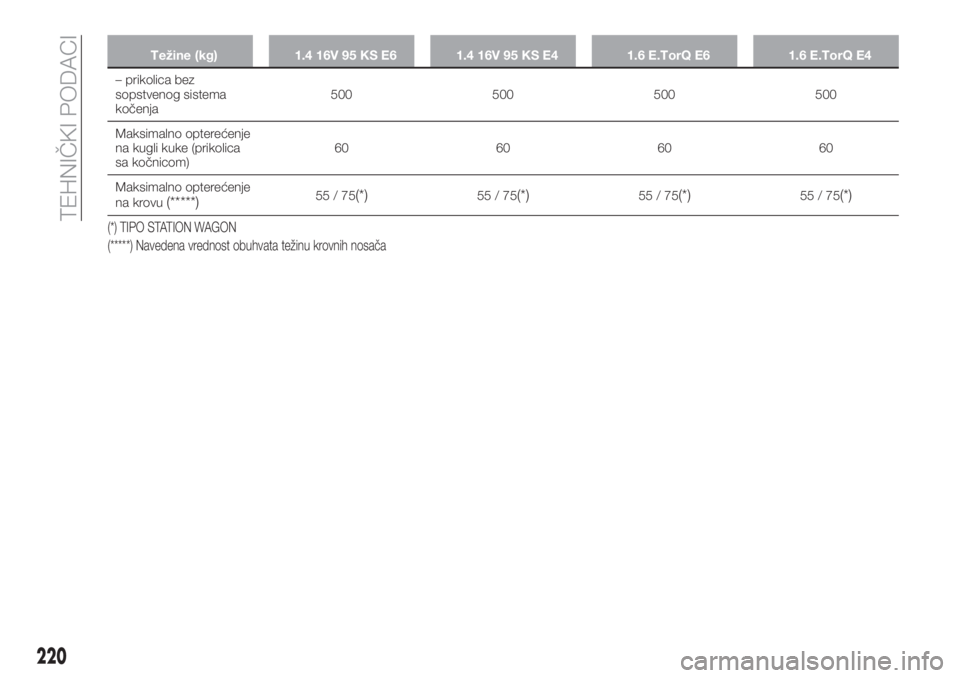

Težine (kg) 1.4 16V 95 KS E6 1.4 16V 95 KS E4 1.6 E.TorQ E6 1.6 E.TorQ E4
– prikolica bez
sopstvenog sistema
kočenja500 500 500 500
Maksimalno opterećenje
na kugli kuke (prikolica
sa kočnicom)60 60 60 60
Maksimalno opterećenje
na krovu
(*****)55/75(*)55/75(*)55/75(*)55/75(*)
(*****) Navedena vrednost obuhvata težinu krovnih nosača (*) TIPO STATION WAGON
220
TEHNIČKI PODACI

Težine (kg) 1.4 T-jet 120 KS 1.4 T-jet 120 KS LPG
Težina praznog vozila (sa svim tečnostima,
rezervoarom za gorivo napunjenim do 90% i
bez dodatne opreme)1275 / 1305(*)1310 / 1320(*)
Korisna nosivost sa vozačem(**)500 / 550(*)500 / 550(*)
Maksimalno dozvoljeno opterećenje(***)
– prednja osovina 1050 1050
– zadnja osovina
900 / 950
(*)900 / 950(*)
– ukupno:
1775 / 1855(*)1810 / 1870(*)
Maksimalno opterećenje kombinovanog
vozila (vozilo+vučeno vozilo)(****)2975 / 3055(*)3010 / 3070(*)
Vučno opterećenje
– prikolica sa sopstvenim sistemom kočenja 1500 1500
– prikolica bez sopstvenog sistema kočenja 500 500
Maksimalno opterećenje na kugli kuke
(prikolica sa kočnicom)60 60
Maksimalno opterećenje na krovu
(*****)55/75(*)55/75(*)
(*) TIPO STATION WAGON
(**) Kada postoji posebna oprema težina praznog vozila se povećava a time se smanjuje korisna nosivost, u odnosu na maksimalna dozvoljena opterećenja.
(***) Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj površini u skladu sa maksimalnim
dozvoljenim opterećenjima.
(****) Nikad nemojte prekoračiti vrednost maksimalnog opterećenja kombinovanog vozila: maksimalni teret koji se može vući je dozvoljen samo ako nepređe
vrednost maksimalnog opterećenja kombinovanog vozila.
(*****) Navedena vrednost obuhvata težinu krovnih nosača
221

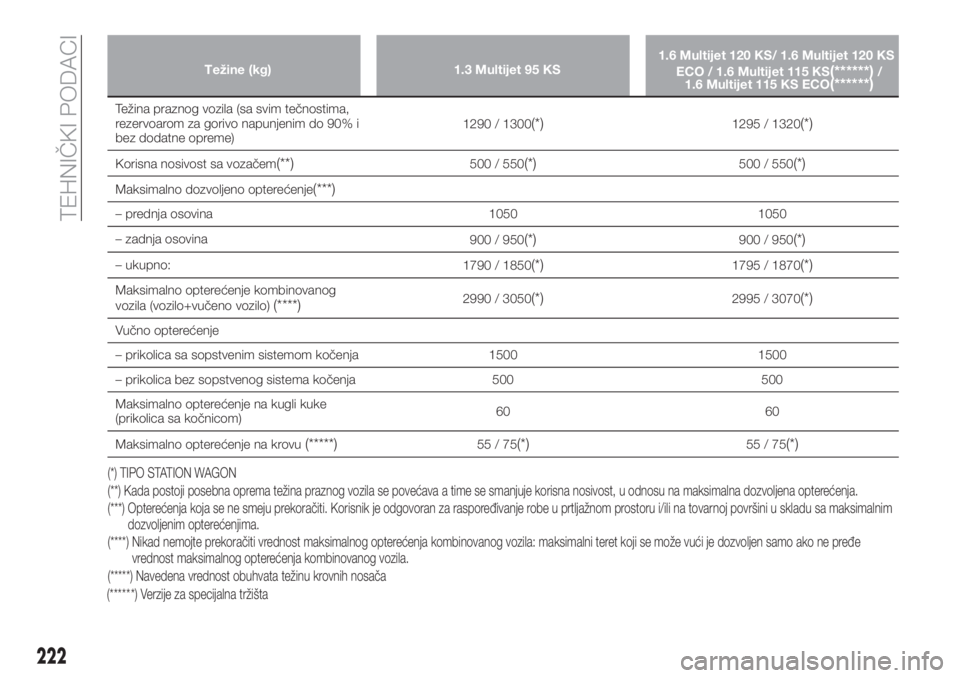

Težine (kg) 1.3 Multijet 95 KS1.6 Multijet 120 KS/ 1.6 Multijet 120 KS
ECO / 1.6 Multijet 115 KS(******)/
1.6 Multijet 115 KS ECO(******)
Težina praznog vozila (sa svim tečnostima,
rezervoarom za gorivo napunjenim do 90% i
bez dodatne opreme)1290 / 1300(*)1295 / 1320(*)
Korisna nosivost sa vozačem(**)500 / 550(*)500 / 550(*)
Maksimalno dozvoljeno opterećenje(***)
– prednja osovina 1050 1050
– zadnja osovina
900 / 950
(*)900 / 950(*)
– ukupno:
1790 / 1850(*)1795 / 1870(*)
Maksimalno opterećenje kombinovanog
vozila (vozilo+vučeno vozilo)(****)2990 / 3050(*)2995 / 3070(*)
Vučno opterećenje
– prikolica sa sopstvenim sistemom kočenja 1500 1500
– prikolica bez sopstvenog sistema kočenja 500 500
Maksimalno opterećenje na kugli kuke
(prikolica sa kočnicom)60 60
Maksimalno opterećenje na krovu
(*****)55/75(*)55/75(*)
(*) TIPO STATION WAGON
(**) Kada postoji posebna oprema težina praznog vozila se povećava a time se smanjuje korisna nosivost, u odnosu na maksimalna dozvoljena opterećenja.
(***) Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj površini u skladu sa maksimalnim
dozvoljenim opterećenjima.
(****) Nikad nemojte prekoračiti vrednost maksimalnog opterećenja kombinovanog vozila: maksimalni teret koji se može vući je dozvoljen samo ako nepređe
vrednost maksimalnog opterećenja kombinovanog vozila.
(*****) Navedena vrednost obuhvata težinu krovnih nosača
222
TEHNIČKI PODACI
(******) Verzije za specijalna tržišta
