2018 FIAT TIPO 5DOORS STATION WAGON Knjižica za upotrebu i održavanje (in Serbian)

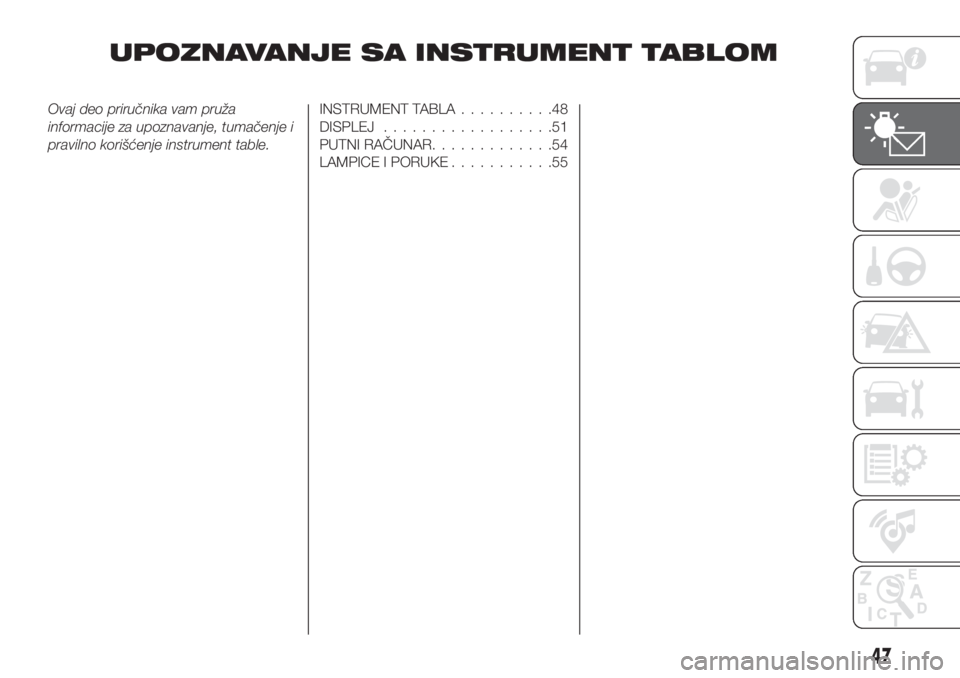

UPOZNAVANJE SA INSTRUMENT TABLOM
Ovaj deo priručnika vam pruža
informacije za upoznavanje, tumačenje i
pravilno korišćenje instrument table.INSTRUMENT TABLA..........48
DISPLEJ..................51
PUTNI RAČUNAR.............54
LAMPICE I PORUKE...........55
47

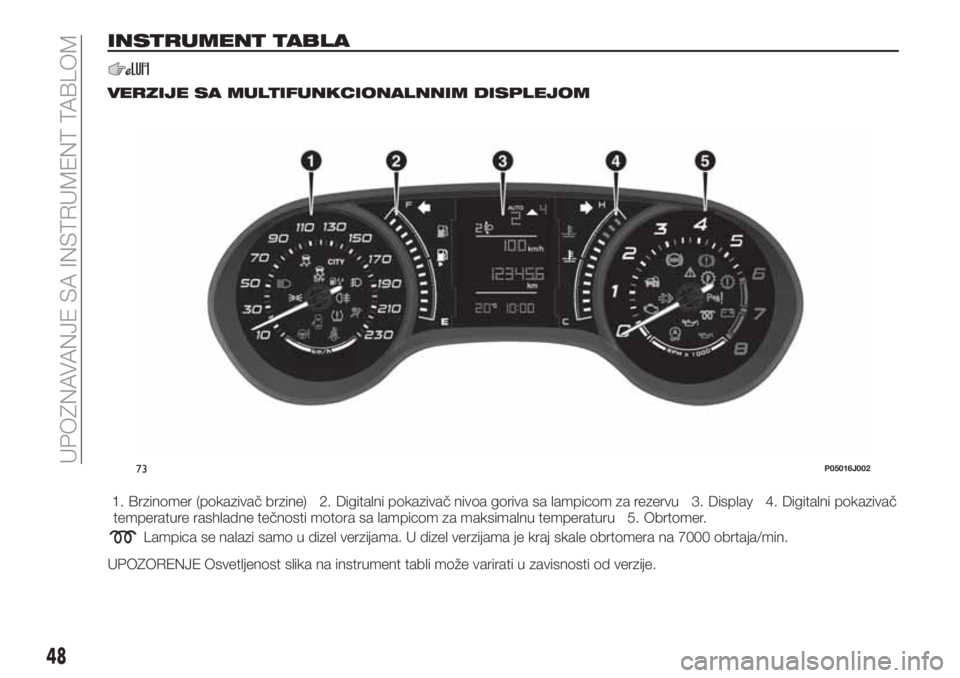

INSTRUMENT TABLA
VERZIJE SA MULTIFUNKCIONALNNIM DISPLEJOM
1. Brzinomer (pokazivač brzine) 2. Digitalni pokazivač nivoa goriva sa lampicom za rezervu 3. Display 4. Digitalni pokazivač
temperature rashladne tečnosti motora sa lampicom za maksimalnu temperaturu 5. Obrtomer.
Lampica se nalazi samo u dizel verzijama. U dizel verzijama je kraj skale obrtomera na 7000 obrtaja/min.
UPOZORENJE Osvetljenost slika na instrument tabli može varirati u zavisnosti od verzije.
73P05016J002
48
UPOZNAVANJE SA INSTRUMENT TABLOM

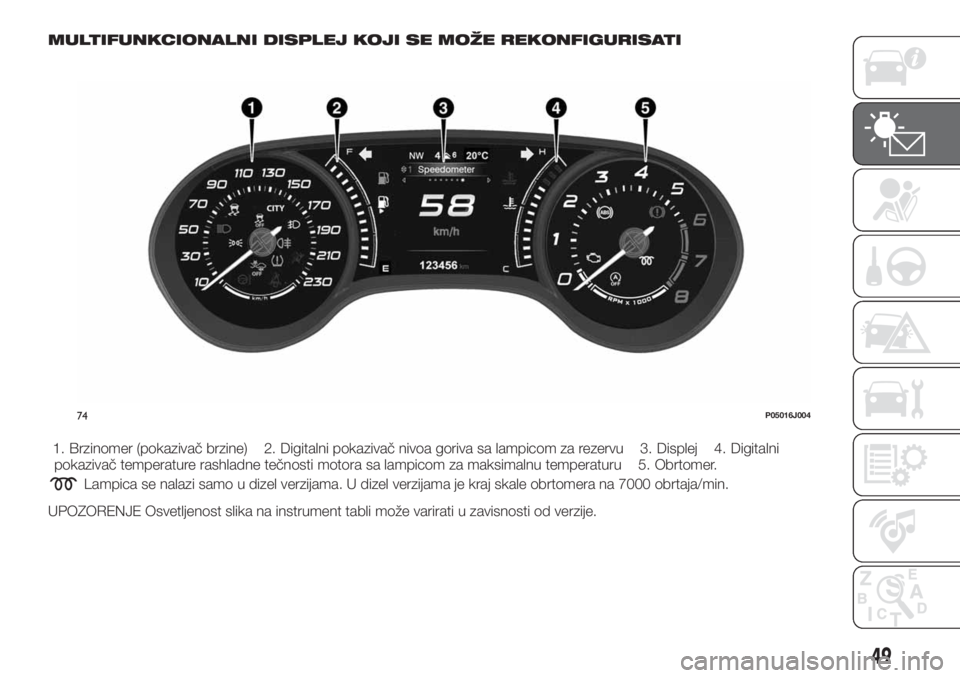

MULTIFUNKCIONALNI DISPLEJ KOJI SE MOŽE REKONFIGURISATI
1. Brzinomer (pokazivač brzine) 2. Digitalni pokazivač nivoa goriva sa lampicom za rezervu 3. Displej 4. Digitalni
pokazivač temperature rashladne tečnosti motora sa lampicom za maksimalnu temperaturu 5. Obrtomer.
Lampica se nalazi samo u dizel verzijama. U dizel verzijama je kraj skale obrtomera na 7000 obrtaja/min.
UPOZORENJE Osvetljenost slika na instrument tabli može varirati u zavisnosti od verzije.
74P05016J004
49

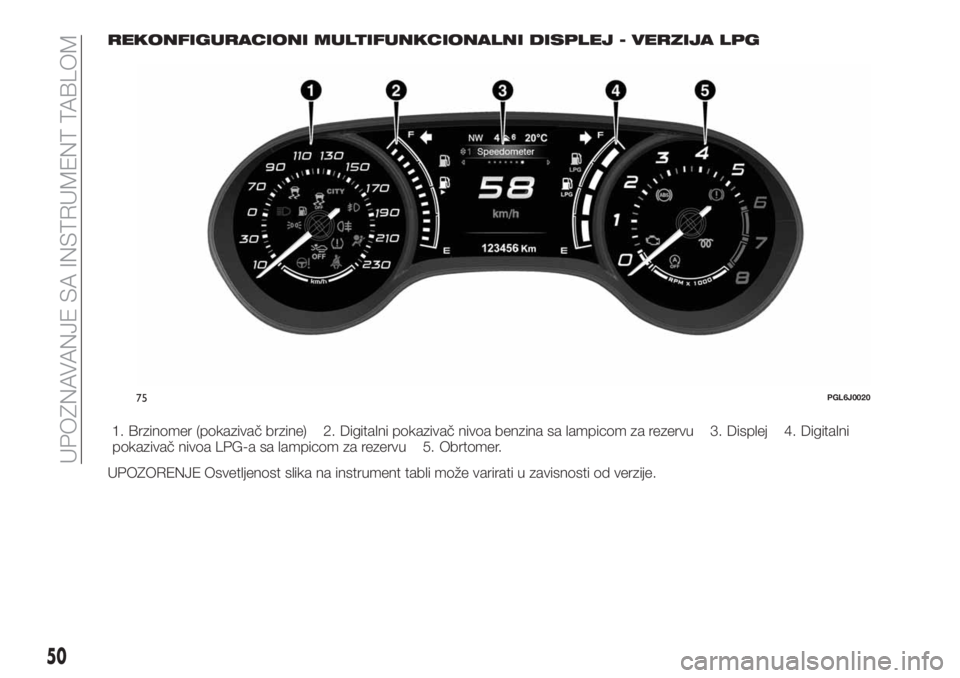

REKONFIGURACIONI MULTIFUNKCIONALNI DISPLEJ - VERZIJA LPG
1. Brzinomer (pokazivač brzine) 2. Digitalni pokazivač nivoa benzina sa lampicom za rezervu 3. Displej 4. Digitalni
pokazivač nivoa LPG-a sa lampicom za rezervu 5. Obrtomer.
UPOZORENJE Osvetljenost slika na instrument tabli može varirati u zavisnosti od verzije.
75PGL6J0020
50
UPOZNAVANJE SA INSTRUMENT TABLOM

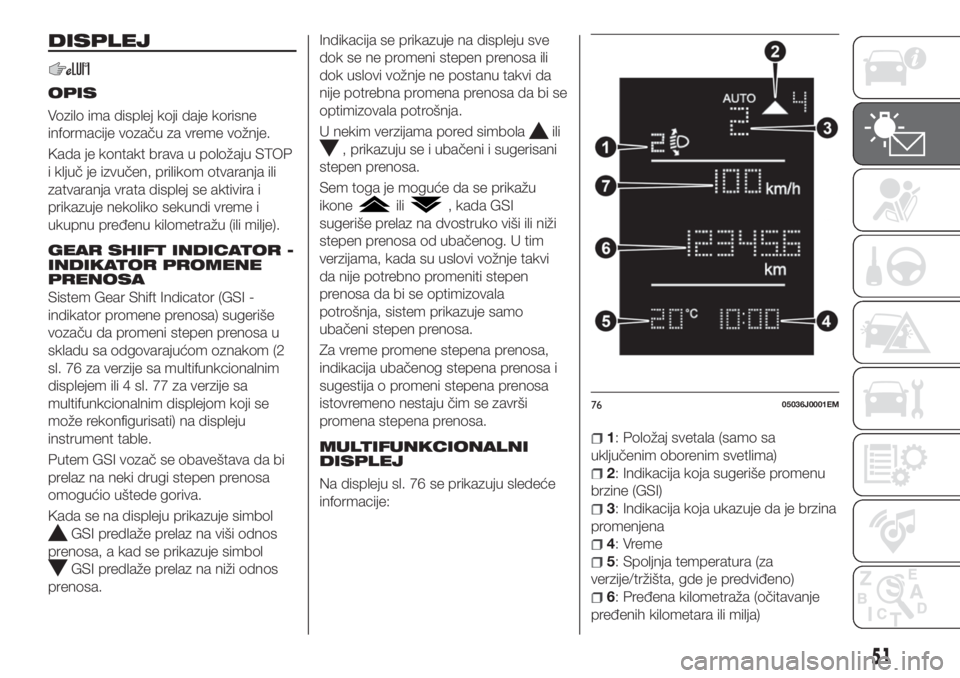

DISPLEJ
OPIS
Vozilo ima displej koji daje korisne
informacije vozaču za vreme vožnje.
Kada je kontakt brava u položaju STOP
i ključ je izvučen, prilikom otvaranja ili
zatvaranja vrata displej se aktivira i
prikazuje nekoliko sekundi vreme i
ukupnu pređenu kilometražu (ili milje).
GEAR SHIFT INDICATOR -
INDIKATOR PROMENE
PRENOSA
Sistem Gear Shift Indicator (GSI -
indikator promene prenosa) sugeriše
vozaču da promeni stepen prenosa u
skladu sa odgovarajućom oznakom (2
sl. 76 za verzije sa multifunkcionalnim
displejem ili 4 sl. 77 za verzije sa
multifunkcionalnim displejom koji se
može rekonfigurisati) na displeju
instrument table.
Putem GSI vozač se obaveštava da bi
prelaz na neki drugi stepen prenosa
omogućio uštede goriva.
Kada se na displeju prikazuje simbol
GSI predlaže prelaz na viši odnos
prenosa, a kad se prikazuje simbol
GSI predlaže prelaz na niži odnos
prenosa.Indikacija se prikazuje na displeju sve
dok se ne promeni stepen prenosa ili
dok uslovi vožnje ne postanu takvi da
nije potrebna promena prenosa da bi se
optimizovala potrošnja.
U nekim verzijama pored simbola
ili
, prikazuju se i ubačeni i sugerisani
stepen prenosa.
Sem toga je moguće da se prikažu
ikone
ili, kada GSI
sugeriše prelaz na dvostruko viši ili niži
stepen prenosa od ubačenog. U tim
verzijama, kada su uslovi vožnje takvi
da nije potrebno promeniti stepen
prenosa da bi se optimizovala
potrošnja, sistem prikazuje samo
ubačeni stepen prenosa.
Za vreme promene stepena prenosa,
indikacija ubačenog stepena prenosa i
sugestija o promeni stepena prenosa
istovremeno nestaju čim se završi
promena stepena prenosa.
MULTIFUNKCIONALNI
DISPLEJ
Na displeju sl. 76 se prikazuju sledeće
informacije:
1: Položaj svetala (samo sa
uključenim oborenim svetlima)
2: Indikacija koja sugeriše promenu
brzine (GSI)
3: Indikacija koja ukazuje da je brzina
promenjena
4: Vreme
5: Spoljnja temperatura (za
verzije/tržišta, gde je predviđeno)
6: Pređena kilometraža (očitavanje
pređenih kilometara ili milja)
7605036J0001EM
51

7: Prikaz "Cruise Control" (tempomat)
ili trenutne brzine (za verzije/tržišta, gde
je predviđeno)
GLAVNI MENI
Meni se sastoji od sledećih polja:
"Dimmer" (Regulator svetla)
"Speed" (Brzina)
"Hour" (podešavanje vremena)
"Buzzer" (Zvučni signal)
“Units“ (Merne jedinice)
"Corner" (Ugaona svetla)
"Bag P" (Vazdušni jastuk na strani
suvozača)
“DRL“ (Dnevna svetla) (za
verzije/tržišta gde je to predviđeno))
Bag P (Vazdušni jastuk na strani
suvozača)
Ova funkcija dozvoljava uključivanje/
isključivanje vazdušnog jastuka na
strani suvozača.
Postupiti na sledeći način:
pritisnite tasterOKi posle očitavanja
na displeju poruke (Bag pass: Off, za
isključivanje) ili poruke (Bag pass: On,
za uključivanje) pritiskanjem tastera
/
, pritisnite taster;
na displeju će se očitati poruka
kojom se traži potvrđivanje;
pritiskanjem tastera/
odaberite Da (za potvrđivanje
uključivanja/isključivanja) ili Ne (za
odustajanje);
pritisnuti tasterOKkratkim pritiskom,
prikazuje se poruka za potvrdu izbora i
vraća se u prikaz menija.
Kada jeIsključena zaštita suvozača
pali se svetlo u konstantnom režimu,
LED lampice
smeštene na
instrument tabli.
Napomena U prisustvu sistema
Uconnect™neka polja menija se
prikazuju i regulišu na displeju menija a
ne na instrument tabli (pogledati opis u
poglavlju "Multimedia" ili u dodatku
dostupnom onlajn).

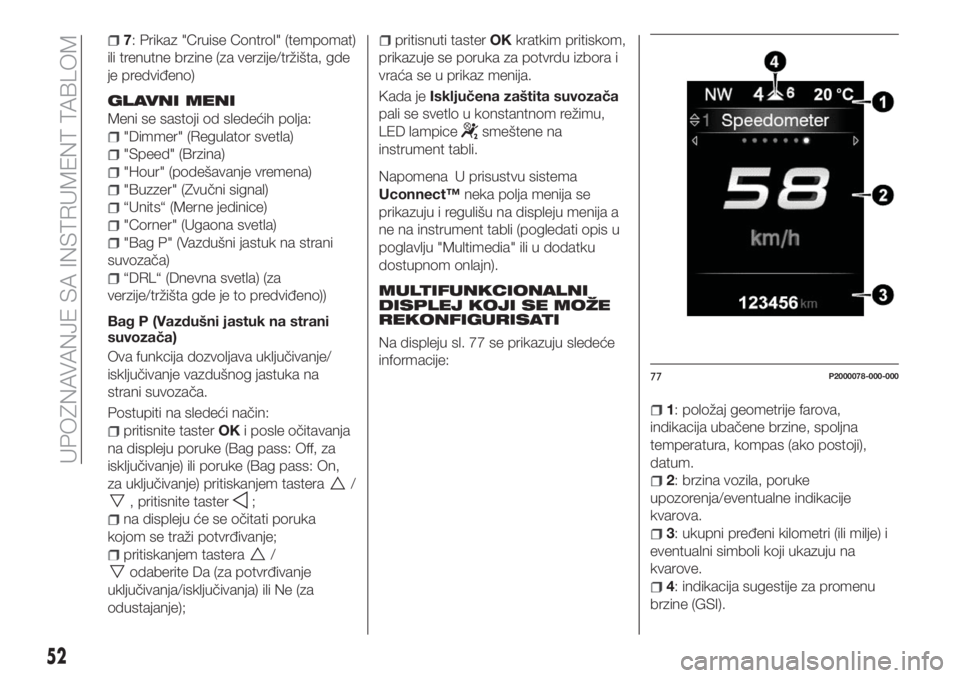

MULTIFUNKCIONALNI
DISPLEJ KOJI SE MOŽE
REKONFIGURISATI
Na displeju sl. 77 se prikazuju sledeće
informacije:
1: položaj geometrije farova,
indikacija ubačene brzine, spoljna
temperatura, kompas (ako postoji),
datum.
2: brzina vozila, poruke
upozorenja/eventualne indikacije
kvarova.
3: ukupni pređeni kilometri (ili milje) i
eventualni simboli koji ukazuju na
kvarove.
4: indikacija sugestije za promenu
brzine (GSI).
77P2000078-000-000
52
UPOZNAVANJE SA INSTRUMENT TABLOM

GLAVNI MENI
Meni se sastoji od sledećih polja:
TRIP
GSI (indikator promene prenosa)
VEHICLE INFO
DRIVER ASSIST
AUDIO (funkcija dostupna samo za
posebne verzije i tržišta)
TELEFON (funkcija dostupna samo
za posebne verzije i tržišta)
NAVIGATION (funkcija dostupna
samo za posebne verzije i tržišta)
ALERTS
PODEŠ. VOZILO
Vehicle Setup
Ovo polje menija omogućava izmene
podešavanja koja se odnose na:
Diplay (Displej);
Units (Jedinice mere)
Clock & Date (Sat i datum);
Safety
Safety & Assistance (Bezbednost &
Asistencija);
Lights (Svetla);
Doors & Locks (Vrata i zaključavanje
vrata).Display
Odabirom polja "Display" je moguće
pristupiti podešavanjima /
informacijama koje se odnose na: “Imp.
Display” (Pod. displeja), "Lingua" (Jezik),
"Vedi telefono" (Vidi telefon) (dostupno
kod verzija i tržišta gde postoji), "Vedi
navigazione" (Vidi navigaciju) (dostupno
kod verzija i tržišta gde postoji), "Reset
automatico Trip B" (Automatsko
resetovanje putovanja B), “Illuminazione
display” (Osvetljenje displeja).
Units (Jedinice mere)
Odabirom polja „Units” (Merne jedinice)
je moguć odabir merne jedinice između:
"Imperiial", "Metric", "Custom".
Clock & Date (Sat i datum)
Odabirom polja „Clock & Date” moguće
je pristupiti sledećim podešavanjima:
„Set time” (Podešavanje vremena),
„Time Format” (Format za prikaz
vremena), „Set Date” (Podešavanje
datuma).
Safety
Odabirom polja "Security" (Bezbednost)
moguće je pristupiti sledećim
podešavanjima: " Passenger AIR BAG",
"Speed beep", "Seat belt buzzer".
Podešavanje "Passenger AIR BAG"
omogućava aktivaciju/deaktivaciju
vazdušnog jastuka suvozača.Isključena zaštita suvozača:paljenje,
netrepćućeg svetla, LED lampice
smeštene na instrument tabli.
Safety & Assistance
Odabirom polja "Safety & Assistance"
(Bezbednost & Asistencija) je moguće
pristupiti sledećim podešavanjima: Rain
Sensor (Senzor za kišu) Buzzer volume
(Jačina zvuka obaveštenja), Brake
Control, Brake C.Sensivity, Park Assist,
Vol. Park Assist. (Pomoć pri parkiranju)
Lights (Svetla)
Odabirom polja "Lights" (Svetla) je
moguće pristupiti sledećim
podešavanjima: "Courtesy lights",
"Daytime lights", "Cornering lights",
"Twilight sensor", "Follow me home".
Doors & Locks
Odabirom polja "Doors & Locks" (Vrata i
zaključavanje vrata) je moguće pristupiti
sledećim podešavanjima: "Autoclose",
"Flash Lights w/Lock", "Auto Unlock on
Exit" .
Napomena U prisustvu sistema
Uconnect™neka polja menija se
prikazuju i regulišu na displeju menija a
ne na instrument tabli (pogledati opis u
poglavlju "Multimedia" ili u dodatku
dostupnom onlajn).
53

KOMANDNI TASTERI
Nalaze se na levoj strani volana sl. 78.
Omogućavaju odabir i interakciju sa
poljima glavnog menija displeja (videti
opis u paragrafu "Glavni meni").
/: pritisnuti i pustiti tastere za
pristup Glavnom meniju i za skrolovanje
nagore i nadole kroz razna polja menija i
podmenija.
/: pritisnuti i pustiti tastere za
pristup informativnim ekranima ili
podmeniju nekog polja glavnog menija.
OK: pritisnuti taster za pristup/odabir
informativnim prikazima ekrana ili
podmeniju nekog polja glavnog menija.
Taster držite pritisnutim 1 sekundu za
zadavanje prikazanih/odabranih
funkcija.
PUTNI RAČUNAR
"Putni računar" omogućava da se, kada
je kontakt brava u položaju MAR,
prikaže veličina koja se odnosi na status
rada vozila.
Ova funkcija ima dve odvojene
memorije koje se zovu „Trip A“ i „Trip B“
u kojima se registruju podaci o
putovanju nezavisno jedni od drugih.
Obe memorije se mogu poništiti.
“Trip A” i "Trip B" omogućavaju
prikazivanje sledećih veličina:
Nezavisno
Trenutna potrošnja
Udaljenost (pređeni put)
Prosečna potrošnja
Prosečna brzina
Vreme putovanja (trajanje vožnje)
NAPOMENA Podaci koje se prikazuju
se mogu promeniti u zavisnosti od
konstrukcije vozila.
Da biste resetovali vrednosti, na volanu
pritisnite i držite pritisnuttaster OK
sl. 79.NAPOMENA Vrednosti "Autonomija" i
"Trenutna potrošnja" se ne mogu
poništavati.
7805036J0004EM
7905036J0004EM
54
