2018 FIAT TIPO 5DOORS STATION WAGON Knjižica za upotrebu i održavanje (in Serbian)

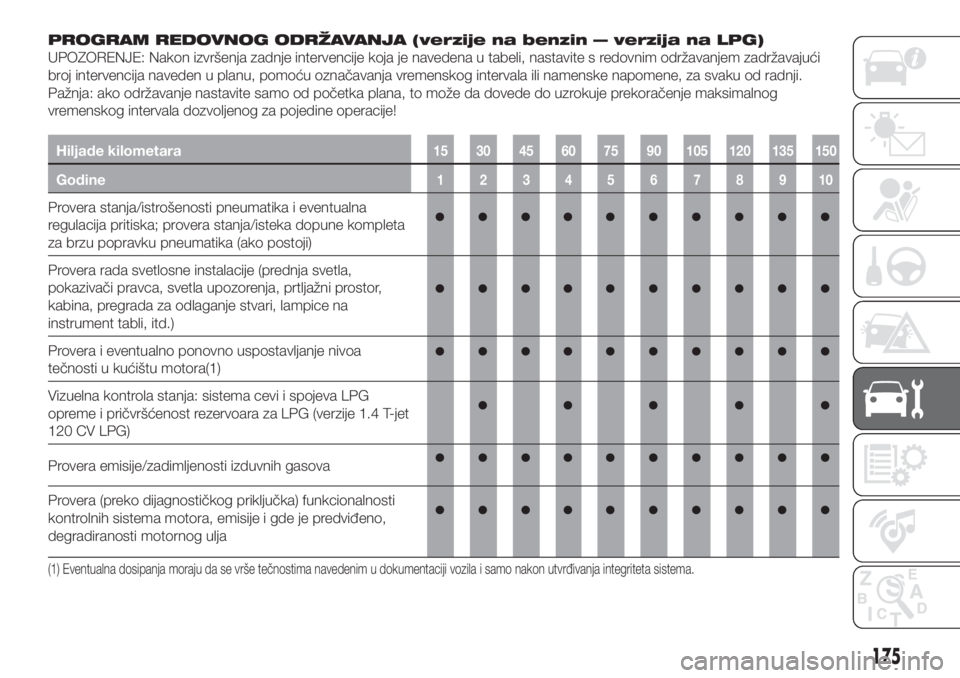

PROGRAM REDOVNOG ODRŽAVANJA (verzije na benzin — verzija na LPG)
UPOZORENJE: Nakon izvršenja zadnje intervencije koja je navedena u tabeli, nastavite s redovnim održavanjem zadržavajući
broj intervencija naveden u planu, pomoću označavanja vremenskog intervala ili namenske napomene, za svaku od radnji.
Pažnja: ako održavanje nastavite samo od početka plana, to može da dovede do uzrokuje prekoračenje maksimalnog
vremenskog intervala dozvoljenog za pojedine operacije!
Hiljade kilometara15 30 45 60 75 90 105 120 135 150
Godine12345678910
Provera stanja/istrošenosti pneumatika i eventualna
regulacija pritiska; provera stanja/isteka dopune kompleta
za brzu popravku pneumatika (ako postoji)
Provera rada svetlosne instalacije (prednja svetla,
pokazivači pravca, svetla upozorenja, prtljažni prostor,
kabina, pregrada za odlaganje stvari, lampice na
instrument tabli, itd.)
Provera i eventualno ponovno uspostavljanje nivoa
tečnosti u kućištu motora(1)
Vizuelna kontrola stanja: sistema cevi i spojeva LPG
opreme i pričvršćenost rezervoara za LPG (verzije 1.4 T-jet
120 CV LPG)
Provera emisije/zadimljenosti izduvnih gasova
Provera (preko dijagnostičkog priključka) funkcionalnosti
kontrolnih sistema motora, emisije i gde je predviđeno,
degradiranosti motornog ulja
(1) Eventualna dosipanja moraju da se vrše tečnostima navedenim u dokumentaciji vozila i samo nakon utvrđivanja integriteta sistema.
175

Hiljade kilometara15 30 45 60 75 90 105 120 135 150
Godine12345678910
Vizuelna provera stanja i celovitosti: motora, menjača,
transmisije, delova krutih i fleksibilnih cevovoda (auspuh,
dovod goriva, kočnice), gumenih delova (manžetne, creva,
čaure itd.)
Provera položaja/istrošenosti metlica brisača vetrobrana i
zadnjeg stakla
Provera rada sistema brisača i eventualno podešavanje
prskalica
Provera zaprljanosti brava poklopaca motora i prtljažnika,
čišćenje i podmazivanje mehanizama
Provera i eventualno podešavanje hoda ručice ručne
kočnice
Vizuelna provera stanja i istrošenosti pločica prednjih i
zadnjh kočionih diskova (2)
i rad uređaja za signalizaciju
istrošenosti pločica
Vizuelna provera stanja i istrošenosti pakni doboša zadnjih
kočnica (2)
Vizuelna kontrola stanja sonde lambda (verzije 1.4 16V
95 KS E4 / verzije 1.6 E.TorQ E4) (3)
(2) Za verzije/tržišta, gde je predviđeno
(3) Ovu operaciju treba izvršiti kada se vozilo koristi u kenim od sledećih zemalja: Avghanistan, Alžir, Angola, Jermenija, Kongo, Etiopija, Gana, Iran, Irak, Jordan,
Malavi, Mali, Mozambik, Nigerija, Senegal, Sirija, Zimbabve.
176
ODRŽAVANJE I BRIGA O VOZILU

Hiljade kilometara15 30 45 60 75 90 105 120 135 150
Godine12345678910
Vizuelna kontrola stanja nazubljenog remena komande za
distribuciju (verzije 1.4 16V 95 KS E6 / verzije 1.4 T-jet
120 KS / verzije 1.4 T-jet 120 KS LPG)(4)
Vizuelna kontrola stanja zupčastog remena prenosnog
sistema (izuzev verzija 1.4 16v 95cv E4)(4)
Vizuelna kontrola stanja remena/remenja komande za
dodatne uređaje (verzije 1.4 16V 95 KS E6 / verzije
1.4 T-jet 120 KS / verzije 1.4 T-jet 120 KS LPG)(4)
Vizuelna kontrola stanja zupčastog remena prenosnog
sistema (izuzev verzija 1.4 16v 95cv E4)(4)
Vizuelna kontrola stanja remena/remenja komande za
dodatne uređaje (verzije 1.6 E.TorQ E6/ verzije 1.6 E.TorQ
E4)
Provera zategnutosti remena komande za dodatne
uređaje (za verzije bez automatskog zatezača) (verzije
1.4 16V 95 KS E6 / verzije 1.4 T-jet 120 CV / verzije
1.4 T-jet 120 KS LPG)
Provera zategnutosti remena dodatnih uređaja (za verzije
bez automatskog zatezača) (verzije 1.4 16V 95CV E4)
Provera zategnutosti remena komande za dodatne
uređaje (za verzije bez automatskog zatezača) (verzije
1.6 E.TorQ E6 / verzije 1.6 E.TorQ E4)
(4) Maksimalna pređena kilometraža iznosi 120.000 km. Nezavisno od pređene kilometraže, remen treba zameniti svakih 6 godina. U slučaju korišćenjavozila u
teškim uslovima (prašnjavi putevi, hladna klima, gradska vožnja, dug rad u praznom hodu), maksimalna kilometraža iznosi 60.000 km a nezavisno od
kilometraže, remen treba zameniti svake 4 godine.
177

Hiljade kilometara15 30 45 60 75 90 105 120 135 150
Godine12345678910
Zamena ulja motora i filtera za ulje (verzije 1.4 16V 95 KS
E6 / verzije 1.4 T-jet 120 KS / verzije 1.4 T-jet 120 KS
LPG) (5) (o) (●)
Zamena ulja motora i filtera za ulje (verzije 1.4 16V 95 KS
E4 / verzije 1.6 E.TorQ E6 / verzije 1.6 E.TorQ E4)
Zamena svećica za paljenje (verzije 1.4 16V 95 KS E6)
Zamena svećica za paljenje (verzije 1.4 T-jet 120 KS /
verzije 1.4 T-jet 120 KS LPG)(6)
Zamena svećica za paljenje (verzije 1.4 16V 95 KS E4 /
verzije 1.6 E.TorQ E6 / verzije 1.6 E.TorQ E4) (7)
Zamena nazubljenog remena komande za distribuciju
(verzije 1.4 16V 95 KS E6, verzije 1.4 16V 95 KS E4 /
verzije 1.4 T-jet 120 KS / verzije 1.4 T-jet 120 KS LPG)(4)
(5) U slučaju upotrebe vozila sa godišnjom kilometražom manjom od 10.000 km, zamenu motornog ulja i filtera je potrebno izvršiti svake godine.
(o) Preporučene intervencije
(●) Obavezne intervencije (6)Za verzije T-Jet, da bi se osigurao pravilan rad i izbegla ozbiljna oštećenja motora, od osnovnog zanačaja je: da koristite isključivo svećice posebno sertifikovane
za ove motore, istog tipa i iste marke (pogledajte opisano u paragrafu "motor" u poglavlju "Tehnički podaci"); strogo poštujte intervale zamene svećica predviđene
Programom redovnog održavanja; za zamenu svećica preporučujemo da se obratite ovlašćenom servisu za vozila marke Fiat.
(7) Ovu operaciju treba izvršiti nakon svakih 15.000 km kada se vozilo koristi u jednom od sledećih zemalja: Avghanistan, Alžir, Angola, Jermenija, Kongo, Etiopija,
Gana, Iran, Irak, Jordan, Malavi, Mali, Mozambik, Nigerija, Senegal, Sirija, Zimbabve. (4) Maksimalna pređena kilometraža iznosi 120.000 km. Nezavisno od pređene kilometraže, remen treba zameniti svakih 6 godina. U slučaju korišćenjavozila u
teškim uslovima (prašnjavi putevi, hladna klima, gradska vožnja, dug rad u praznom hodu), maksimalna kilometraža iznosi 60.000 km a nezavisno od
kilometraže, remen treba zameniti svake 4 godine.
178
ODRŽAVANJE I BRIGA O VOZILU

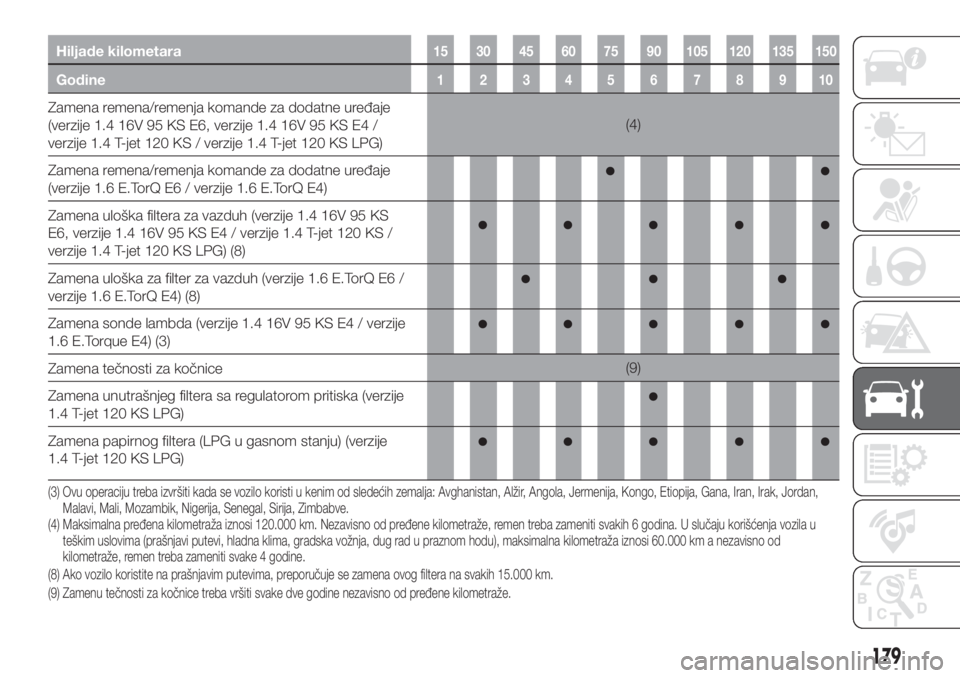

Hiljade kilometara15 30 45 60 75 90 105 120 135 150
Godine12345678910
Zamena remena/remenja komande za dodatne uređaje
(verzije 1.4 16V 95 KS E6, verzije 1.4 16V 95 KS E4 /
verzije 1.4 T-jet 120 KS / verzije 1.4 T-jet 120 KS LPG)(4)
Zamena remena/remenja komande za dodatne uređaje
(verzije 1.6 E.TorQ E6 / verzije 1.6 E.TorQ E4)
Zamena uloška filtera za vazduh (verzije 1.4 16V 95 KS
E6, verzije 1.4 16V 95 KS E4 / verzije 1.4 T-jet 120 KS /
verzije 1.4 T-jet 120 KS LPG) (8)
Zamena uloška za filter za vazduh (verzije 1.6 E.TorQ E6 /
verzije 1.6 E.TorQ E4) (8)
Zamena sonde lambda (verzije 1.4 16V 95 KS E4 / verzije
1.6 E.Torque E4) (3)
Zamena tečnosti za kočnice(9)
Zamena unutrašnjeg filtera sa regulatorom pritiska (verzije
1.4 T-jet 120 KS LPG)
Zamena papirnog filtera (LPG u gasnom stanju) (verzije
1.4 T-jet 120 KS LPG)
(4) Maksimalna pređena kilometraža iznosi 120.000 km. Nezavisno od pređene kilometraže, remen treba zameniti svakih 6 godina. U slučaju korišćenjavozila u
teškim uslovima (prašnjavi putevi, hladna klima, gradska vožnja, dug rad u praznom hodu), maksimalna kilometraža iznosi 60.000 km a nezavisno od
kilometraže, remen treba zameniti svake 4 godine.
(8) Ako vozilo koristite na prašnjavim putevima, preporučuje se zamena ovog filtera na svakih 15.000 km. (3) Ovu operaciju treba izvršiti kada se vozilo koristi u kenim od sledećih zemalja: Avghanistan, Alžir, Angola, Jermenija, Kongo, Etiopija, Gana, Iran, Irak, Jordan,
Malavi, Mali, Mozambik, Nigerija, Senegal, Sirija, Zimbabve.
(9) Zamenu tečnosti za kočnice treba vršiti svake dve godine nezavisno od pređene kilometraže.
179

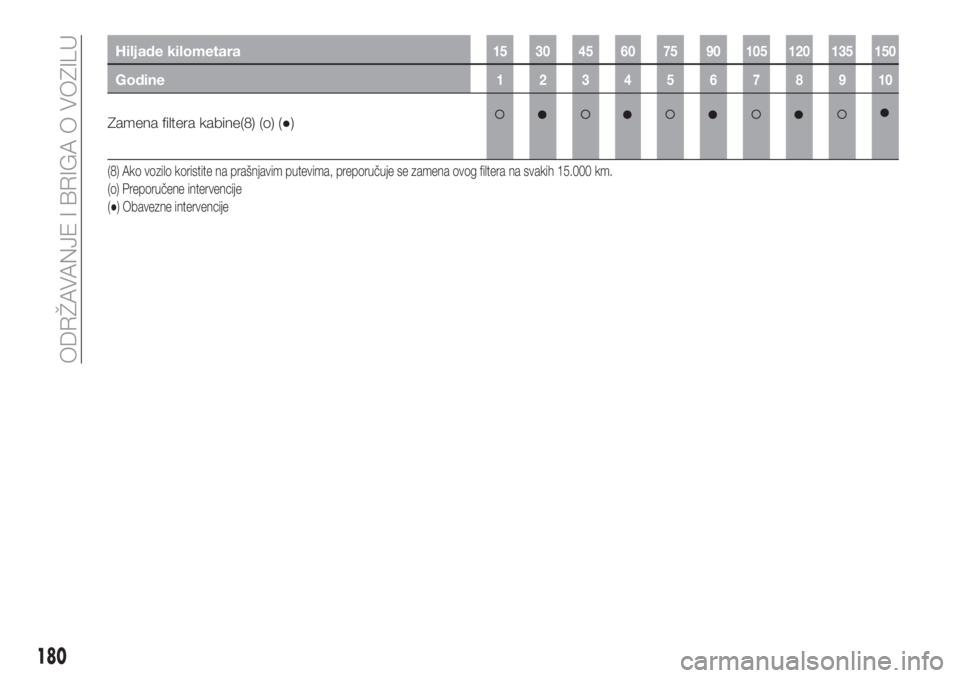

Hiljade kilometara15 30 45 60 75 90 105 120 135 150
Godine12345678910
Zamena filtera kabine(8) (o) (●)
(8) Ako vozilo koristite na prašnjavim putevima, preporučuje se zamena ovog filtera na svakih 15.000 km.
(o) Preporučene intervencije
(●) Obavezne intervencije
180
ODRŽAVANJE I BRIGA O VOZILU

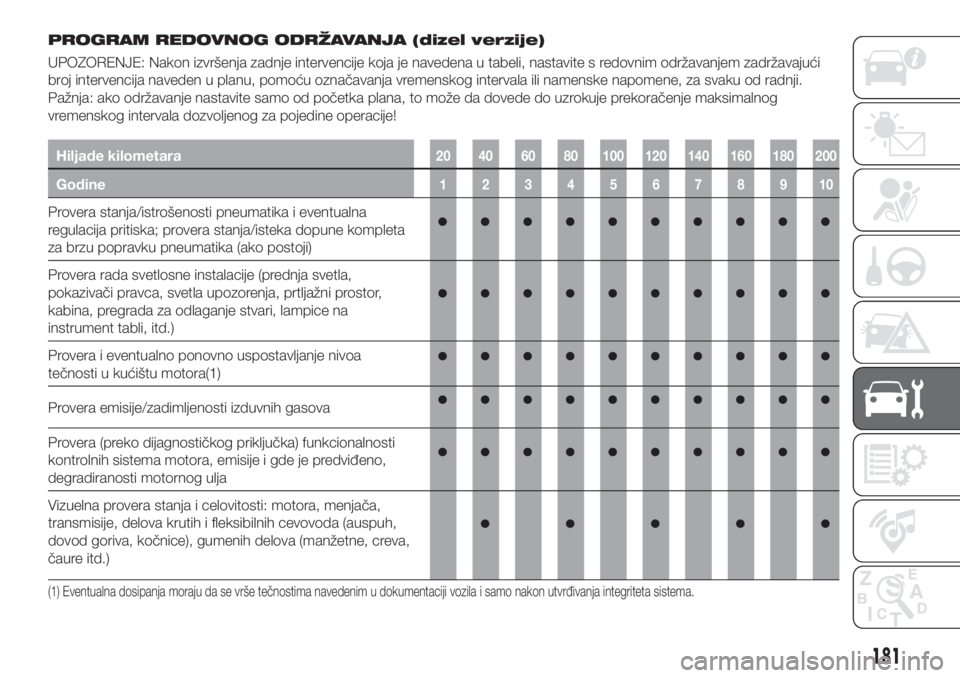

PROGRAM REDOVNOG ODRŽAVANJA (dizel verzije)
UPOZORENJE: Nakon izvršenja zadnje intervencije koja je navedena u tabeli, nastavite s redovnim održavanjem zadržavajući
broj intervencija naveden u planu, pomoću označavanja vremenskog intervala ili namenske napomene, za svaku od radnji.
Pažnja: ako održavanje nastavite samo od početka plana, to može da dovede do uzrokuje prekoračenje maksimalnog
vremenskog intervala dozvoljenog za pojedine operacije!
Hiljade kilometara20 40 60 80 100 120 140 160 180 200
Godine12345678910
Provera stanja/istrošenosti pneumatika i eventualna
regulacija pritiska; provera stanja/isteka dopune kompleta
za brzu popravku pneumatika (ako postoji)
Provera rada svetlosne instalacije (prednja svetla,
pokazivači pravca, svetla upozorenja, prtljažni prostor,
kabina, pregrada za odlaganje stvari, lampice na
instrument tabli, itd.)
Provera i eventualno ponovno uspostavljanje nivoa
tečnosti u kućištu motora(1)
Provera emisije/zadimljenosti izduvnih gasova
Provera (preko dijagnostičkog priključka) funkcionalnosti
kontrolnih sistema motora, emisije i gde je predviđeno,
degradiranosti motornog ulja
Vizuelna provera stanja i celovitosti: motora, menjača,
transmisije, delova krutih i fleksibilnih cevovoda (auspuh,
dovod goriva, kočnice), gumenih delova (manžetne, creva,
čaure itd.)
(1) Eventualna dosipanja moraju da se vrše tečnostima navedenim u dokumentaciji vozila i samo nakon utvrđivanja integriteta sistema.
181

Hiljade kilometara20 40 60 80 100 120 140 160 180 200
Godine12345678910
Provera položaja/istrošenosti metlica brisača vetrobrana i
zadnjeg stakla
Provera rada sistema brisača i eventualno podešavanje
prskalica
Provera zaprljanosti brava poklopaca motora i prtljažnika,
čišćenje i podmazivanje mehanizama
Provera i eventualno podešavanje hoda ručice ručne
kočnice
Vizuelna provera stanja i istrošenosti pločica prednjih i
zadnjh kočionih diskova (2)
i celovitost uređaja za
signalizaciju istrošenosti pločica
Vizuelna provera stanja i istrošenosti pakni doboša zadnjih
kočnica (2)
Vizuelna kontrola stanja zupčastog remena prenosnog
sistema (verzije 1.6 Multijet 120 KS/ 115 KS)(3)
Vizuelna kontrola stanja remena/remenja dodatnih
komandi;(3)
Provera zategnutosti remena dodatnih uređaja (verzije bez
automatskog zatezača)
(2) Za verzije/tržišta, gde je predviđeno
(3) Maksimalna pređena kilometraža iznosi 120.000 km. Nezavisno od pređene kilometraže, remen treba zameniti svakih 6 godina. U slučaju korišćenjavozila u
teškim uslovima (prašnjavi putevi, hladna klima, gradska vožnja, dug rad u praznom hodu), maksimalna kilometraža iznosi 60.000 km a nezavisno od
kilometraže, remen treba zameniti svake 4 godine.
182
