2018 FIAT TIPO 5DOORS STATION WAGON Knjižica za upotrebu i održavanje (in Serbian)

3)U slučaju da je aktivan uređaj za
bezbednost dece i prethodno opisano
zatvaranje, delovanjem na unutrašnju ručicu
za otvaranje vrata neće doći do otvaranja: u
tom slučaju za otvaranje vrata potrebno je
povući vanjsku kvaku. Uključivanjem
zatvaranja u slučaju opasnosti ne
onemogućava se taster za centralizovano

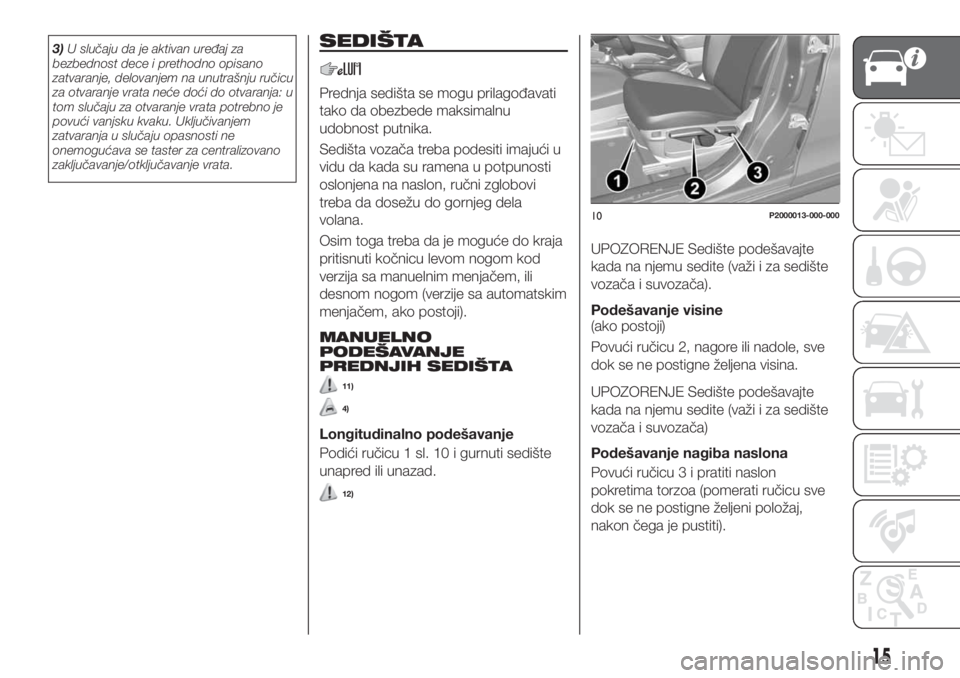

zaključavanje/otključavanje vrata.SEDIŠTA
Prednja sedišta se mogu prilagođavati
tako da obezbede maksimalnu
udobnost putnika.
Sedišta vozača treba podesiti imajući u
vidu da kada su ramena u potpunosti
oslonjena na naslon, ručni zglobovi
treba da dosežu do gornjeg dela
volana.
Osim toga treba da je moguće do kraja
pritisnuti kočnicu levom nogom kod
verzija sa manuelnim menjačem, ili
desnom nogom (verzije sa automatskim
menjačem, ako postoji).
MANUELNO
PODEŠAVANJE
PREDNJIH SEDIŠTA
11)
4)
Longitudinalno podešavanje
Podići ručicu 1 sl. 10 i gurnuti sedište
unapred ili unazad.
12)
UPOZORENJE Sedište podešavajte
kada na njemu sedite (važi i za sedište
vozača i suvozača).
Podešavanje visine
(ako postoji)
Povući ručicu 2, nagore ili nadole, sve
dok se ne postigne željena visina.
UPOZORENJE Sedište podešavajte
kada na njemu sedite (važi i za sedište
vozača i suvozača)
Podešavanje nagiba naslona
Povući ručicu 3 i pratiti naslon
pokretima torzoa (pomerati ručicu sve
dok se ne postigne željeni položaj,
nakon čega je pustiti).
10P2000013-000-000
15

Električno podešavanje lumbalne
zone
(ako postoji)
Kada je kontakt brava u položaju MAR,
pritisnuti taster 1 sl. 11 za podešavanje
oslonca lumbalne zone sve dok ne
postignete maksimalnu udobnost
vožnje.ELEKTRIČNO
ZAGREVANJE PREDNJIH
SEDIŠTA
(ako postoji)
14) 15)
Kada je kontakt brava u položaju MAR,
pritisnuti tastere
sl. 12 na instrument
tabli.
Kada se jednom odabere grejanje
sedišta, potrebno je sačekati od dve do
pet minuta pre nego što možete
primetiti efekat.
UPOZORENJE Da se akumulator ne bi
ispraznio, nije dozvoljena aktivacija ove
funkcije kada je motor ugašen.ZADNJA SEDIŠTA
Razdvojeno zadnje sedište omogućava
parcijalno (1/3 ili 2/3) ili totalno
proširenje prtljažnika.
Parcijalno proširenje prtljažnika
(1/3 ili 2/3)
(ako postoji)
13)
Proširenje sa desne strane prtljažnika
omogućava prevoz dva putnika sa leve
strane zadnjeg sedišta dok proširenje
sa leve strane omogućava prevoz
jednog putnika.
Verzija TIPO 5DOOR
Postupiti na sledeći način:
spustite do kraja naslone za glavu
zadnjeg sedišta;
delujte na uređaj za otkačinjanje 1
(desni ili levi) sl. 13 za obaranje naslona
sedišta u željeni položaj;11P2000012-000-00012P2000018-000-000
1304066J0007EM
16
UPOZNAVANJE SA VOZILOM

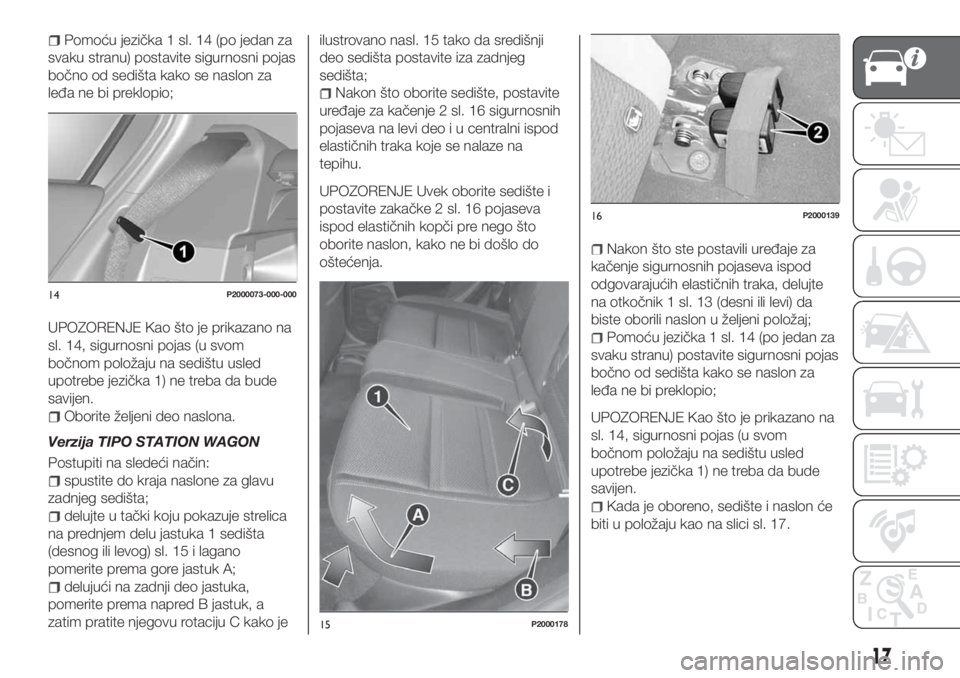

Pomoću jezička 1 sl. 14 (po jedan za
svaku stranu) postavite sigurnosni pojas
bočno od sedišta kako se naslon za
leđa ne bi preklopio;
UPOZORENJE Kao što je prikazano na
sl. 14, sigurnosni pojas (u svom
bočnom položaju na sedištu usled
upotrebe jezička 1) ne treba da bude
savijen.
Oborite željeni deo naslona.
Verzija TIPO STATION WAGON
Postupiti na sledeći način:
spustite do kraja naslone za glavu
zadnjeg sedišta;
delujte u tački koju pokazuje strelica
na prednjem delu jastuka 1 sedišta
(desnog ili levog) sl. 15 i lagano
pomerite prema gore jastuk A;
delujući na zadnji deo jastuka,
pomerite prema napred B jastuk, a
zatim pratite njegovu rotaciju C kako jeilustrovano nasl. 15 tako da središnji
deo sedišta postavite iza zadnjeg
sedišta;
Nakon što oborite sedište, postavite
uređaje za kačenje 2 sl. 16 sigurnosnih
pojaseva na levi deo i u centralni ispod
elastičnih traka koje se nalaze na
tepihu.
UPOZORENJE Uvek oborite sedište i
postavite zakačke 2 sl. 16 pojaseva
ispod elastičnih kopči pre nego što
oborite naslon, kako ne bi došlo do
oštećenja.
Nakon što ste postavili uređaje za
kačenje sigurnosnih pojaseva ispod
odgovarajućih elastičnih traka, delujte
na otkočnik 1 sl. 13 (desni ili levi) da
biste oborili naslon u željeni položaj;
Pomoću jezička 1 sl. 14 (po jedan za
svaku stranu) postavite sigurnosni pojas
bočno od sedišta kako se naslon za
leđa ne bi preklopio;
UPOZORENJE Kao što je prikazano na
sl. 14, sigurnosni pojas (u svom
bočnom položaju na sedištu usled
upotrebe jezička 1) ne treba da bude
savijen.
Kada je oboreno, sedište i naslon će
biti u položaju kao na slici sl. 17.
14P2000073-000-000
15P2000178
16P2000139
17

Totalno proširenje prtljažnika
Verzija TIPO 5DOOR
Obaranje celog zadnjeg sedišta
omogućava maksimalni prostor za
teret.
Napomena Da biste povećali prtljažni
prostor, možete ukloniti policu iznad
prtljažnika, videti naredni paragraf.
Verzija TIPO STATION WAGON
Potpuno obaranje zadnjeg sedišta i
obaranje donjeg dela sedišta
omogućava dobijanje većeg prostora.
Pošto ih oborite, sedišta i nasloni biće
postavljeni kao na sl. 18.Uklanjanje police iznad prtljažnika
(verzija TIPO 5DOOR)
Za skidanje police, postupite na sledeći
način:
Otvorite vrata prtljažnika a potom
otkačite bočne zakačaljke (po jedna sa
svake strane);
Uklonite policu sa osovina 1
sl. 19 (po jedna sa svake strane) i
izvucite je.
Napomena Uklonjenu policu 1
sl. 20 možete privremeno da postavite
iza prednjih sedišta, kako je prikazano.
Vraćanje naslona u standardni
položaj
13)
Podignite naslone gurajući ih unazad,
sve dok ne čujete klik na oba spojna
mehanizma. Pogledati da li su nestali
crvene crte sa mesta za otkačinjanje 1
sl. 13. Prisustvo crvenih crta ukazuje da
naslon nije pričvršćen.
Vraćanje sedišta u prvobitan
položaj
(verzija TIPO STATION WAGON)
Kada vratite naslone na svoje mesto,
uklonite zakačke pojaseva sa elastičnih
kopči i proverite da li mogu slobodno
da se rotiraju.
17P200018118P2000180
19P1030178-000-002
20P2000182
18
UPOZNAVANJE SA VOZILOM

Proverite da nema predmeta na delu
jastuka, rotirajte sedišni deo unazad,
ubacite ih ispod naslona i pritisnite na
dole sve dok se ne blokiraju. Vizuelno
proverite da li su vraćeni u prvobitno
stanje.
UPOZORENJE Uvek oslobodite
zakačke pojaseva pe nego što sedišni
deo vraćate u prvobitni položaj kako bi
se mogl pravilno postaviti i kako bi se
izbegla oštećenja.
PAŽNJA
11)Svako podešavanje treba vršiti
isključivo kada vozilo miruje.
12)Nakon puštanja ručice za podešavanje,
proverite da li sedište čvrsto fiksirano za
šine, pokušajte da ga pomerite napred i
nazad. Ako sedišta nisu fiksirana, mogu se
iznenada pomeriti što može dovesti do
gubitka kontrole nad vozilom.
13)Proverite dali su nasloni pravilno
zakačeni sa obe strane (crveni urezi se ne
vide) da u slučaju naglog kočenja ne bi
poleteli unapred i povredili putnike.
14)Osobe neosetljive na kožne bolove
usled starosti, hroničnih bolesti, dijabetesa,
oštećenja na kičmi, lečenja, upotrebe
alkohola, iscrpljenosti ili drugog fizičkog
stanja, moraju da budu pažljivi prilikom
upotrebe grejača sedišta. On može da
uzrokuje opekotine čak i na niskoj
temperaturi, naročito ako se koristi u dugim
vremenskim periodima.15)Na sedište ili naslon nemojte stavljati
predmete koji mogu da izoluju toplotu, kao
što su, na primer, ćebe ili jastuk. To može
da uzrokuje pregrejavanje uređaja za
grejanje sedišta. Zauzimanje mesta na
pregrejanom sedištu može da uzrokuje
ozbiljne opekotine zbog povećanja
površinske temperature sedišta.
UPOZORENJE
4)Tekstilne presvlake sedišta su
predviđene da dugo izdrže neoštećena
prilikom uobičajenog korišćenja vozila. U
svakom slučaju je neophodno izbeći da
dodaci garderobi kao što su metalne
kopče, dugmad, čičak trake i slično, budu u
intenzivnom kontaktu sa presvlakama, jer
se vlakna u dodiru sa njima pod pritiskom
mogu prekinuti i presvlake se mogu oštetiti.

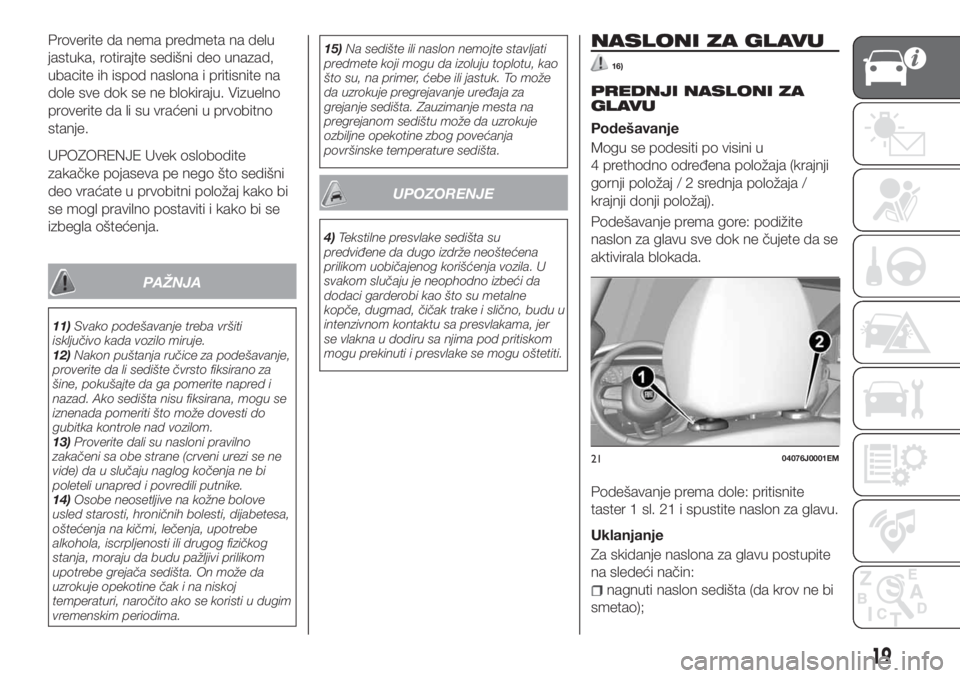

NASLONI ZA GLAVU
16)
PREDNJI NASLONI ZA
GLAVU
Podešavanje
Mogu se podesiti po visini u
4 prethodno određena položaja (krajnji
gornji položaj/2srednja položaja /
krajnji donji položaj).
Podešavanje prema gore: podižite
naslon za glavu sve dok ne čujete da se
aktivirala blokada.
Podešavanje prema dole: pritisnite
taster 1 sl. 21 i spustite naslon za glavu.
Uklanjanje
Za skidanje naslona za glavu postupite
na sledeći način:
nagnuti naslon sedišta (da krov ne bi
smetao);
2104076J0001EM
19

pritisnuti oba tastera1i2
sl. 21 pored dva sa strane dva oslonca,
potom skinite naslone za glavu.
UPOZORENJE Ako se oslonci za glavu
skinu, uvek se moraju ponovo pravilno
namestiti pre nego što nastavite sa
uobičajenim korišćenjem vozila.
ZADNJI NASLONI ZA
GLAVU
Podešavanje
Za zadnja sedišta su predviđena dva
bočna naslona za glavu i jedan centralni
(ako postoji) podesiva po visini u
3 prethodno određena položaja (krajnji
gornji položaj / srednji položaj / krajnji
donji položaj)
Podešavanje prema gore: podižite
naslon za glavu sve dok ne čujete da se
aktivirala blokada.Nije dozvoljena vožnja na zadnjim
sedištima sa naslonom za glavu sedišta
na kom se sedi u položaju koji nije za
korišćenje (skroz dole).
U nekim verzijama vidljiva etiketa u
sl. 22 podseća korisnika na zadnjem
sedištu da ispravno podesi naslon za
glavu, podizanjem nagore u jedan od
dva moguća predviđena položaja.UPOZORENJE Da bi vozač imao
maksimalnu vidljivost, ako se ne koriste,
oslonci za glavu se vraćaju u osnovni
položaj - krajnji donji.
Podešavanje prema dole: pritisnite
taster 1 sl. 23 i spustite naslon za glavu.
PAŽNJA
16)Nasloni za glavu se podešavaju tako da
glava, a ne vrat, se oslanja na njih. Samo u
tom slučaju obavljaju svoju zaštitnu
funkciju. Svi eventualno uklonjeni nasloni za
glavu moraju se ponovo pravilno postaviti
tako da štite putnike u slučaju udara:
pridržavajte se prethodno opisanih
uputstava.
2204076J0002EM
23P20000009-000-000
20
UPOZNAVANJE SA VOZILOM

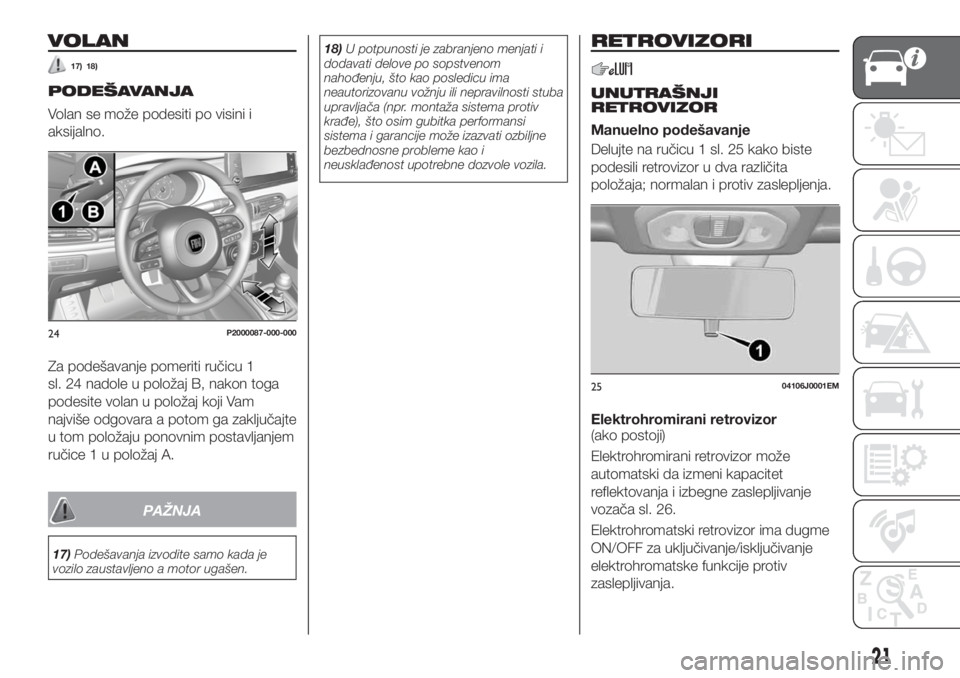

VOLAN
17) 18)
PODEŠAVANJA
Volan se može podesiti po visini i
aksijalno.
Za podešavanje pomeriti ručicu 1
sl. 24 nadole u položaj B, nakon toga
podesite volan u položaj koji Vam
najviše odgovara a potom ga zaključajte
u tom položaju ponovnim postavljanjem
ručice 1 u položaj A.
PAŽNJA
17)Podešavanja izvodite samo kada je
vozilo zaustavljeno a motor ugašen.18)U potpunosti je zabranjeno menjati i
dodavati delove po sopstvenom
nahođenju, što kao posledicu ima
neautorizovanu vožnju ili nepravilnosti stuba
upravljača (npr. montaža sistema protiv
krađe), što osim gubitka performansi
sistema i garancije može izazvati ozbiljne
bezbednosne probleme kao i
neusklađenost upotrebne dozvole vozila.
RETROVIZORI
UNUTRAŠNJI
RETROVIZOR
Manuelno podešavanje
Delujte na ručicu 1 sl. 25 kako biste
podesili retrovizor u dva različita
položaja; normalan i protiv zaslepljenja.
Elektrohromirani retrovizor
(ako postoji)
Elektrohromirani retrovizor može
automatski da izmeni kapacitet
reflektovanja i izbegne zaslepljivanje
vozača sl. 26.
Elektrohromatski retrovizor ima dugme
ON/OFF za uključivanje/isključivanje
elektrohromatske funkcije protiv
zaslepljivanja.
24P2000087-000-000
2504106J0001EM
21

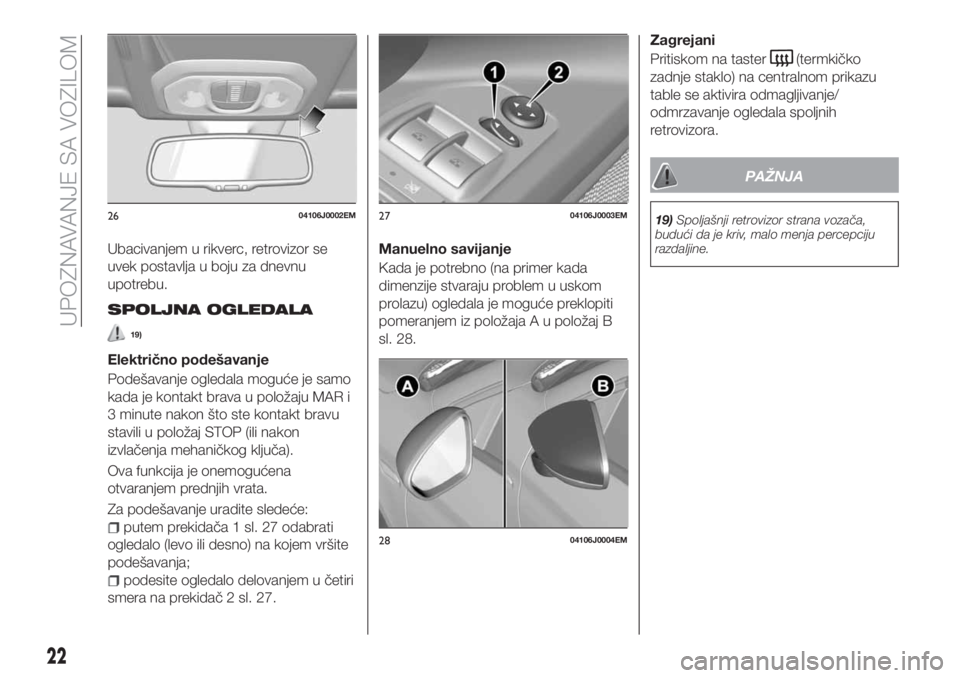

Ubacivanjem u rikverc, retrovizor se
uvek postavlja u boju za dnevnu
upotrebu.
SPOLJNA OGLEDALA
19)
Električno podešavanje
Podešavanje ogledala moguće je samo
kada je kontakt brava u položaju MAR i
3 minute nakon što ste kontakt bravu
stavili u položaj STOP (ili nakon
izvlačenja mehaničkog ključa).
Ova funkcija je onemogućena
otvaranjem prednjih vrata.
Za podešavanje uradite sledeće:
putem prekidača 1 sl. 27 odabrati
ogledalo (levo ili desno) na kojem vršite
podešavanja;
podesite ogledalo delovanjem u četiri
smera na prekidač 2 sl. 27.Manuelno savijanje
Kada je potrebno (na primer kada
dimenzije stvaraju problem u uskom
prolazu) ogledala je moguće preklopiti
pomeranjem iz položaja A u položaj B
sl. 28.Zagrejani
Pritiskom na taster
(termkičko
zadnje staklo) na centralnom prikazu
table se aktivira odmagljivanje/
odmrzavanje ogledala spoljnih
retrovizora.
PAŽNJA
19)Spoljašnji retrovizor strana vozača,
budući da je kriv, malo menja percepciju
razdaljine.2604106J0002EM2704106J0003EM
2804106J0004EM
22
UPOZNAVANJE SA VOZILOM
