2018 FIAT TIPO 4DOORS Notice d'entretien (in French)

AIRBAGS LATÉRAUX
(suivant modèle)
Pour augmenter la protection des
occupants en cas de choc latéral, la
voiture est équipée d'airbags latéraux
avant (Side bag) et d'airbags rideaux
(Window bag).
Airbags latéraux
Ils sont constitués de deux coussins
logés dans les dossiers des sièges
avant fig. 92, qui protègent le bassin, le
thorax et les épaules des occupants en
cas de choc latéral de sévérité
moyenne-élevée.
Ils sont indiqués par l'étiquette
« AIRBAG » cousue du côté extérieur
des sièges avant.Airbag rideau/Window bag
Ils se composent de deux coussins
"rideau", logés derrière les revêtements
latéraux du toit et cachés par des
finitions fig. 93.
Ils ont pour but de protéger la tête des
occupants avant et arrière en cas de
choc latéral, grâce à leur grande
surface de déploiement.
En cas de chocs latéraux de faible
intensité, l'activation des airbags
latéraux n'est pas nécessaire.
La meilleure protection offerte par le
système en cas de choc latéral
s'obtient en gardant une position
correcte sur le siège, permettant ainsi le
déploiement complet du Window bag.
89) 90) 91) 92) 93) 94) 95) 97) 98) 99) 100) 101) 102) 103) 104)
Avertissements
Ne pas laver les sièges avec de l’eau ou
de la vapeur sous pression (à la main
ou dans les stations de lavage
automatiques pour sièges).
L'activation des airbags frontaux et/ou
latéraux peut se produire si la voiture a
été soumise à des chocs violents au
niveau du soubassement de caisse (par
ex. collisions importantes contre des
marches, trottoirs, ou impact de la
voiture dans des ornières ou dos d'âne,
etc.).
Lorsqu'ils se déclenchent, les airbags
dégagent une petite quantité de
poudres : celles-ci ne sont pas nocives
et n'indiquent pas un début d'incendie.
Mais elles peuvent néanmoins irriter la
peau ou les yeux : dans ce cas, se laver
à l'eau et au savon neutre.
Toutes les interventions de contrôle, de
réparation et de remplacement
concernant les airbags doivent être
effectuées auprès du Réseau
Après-vente Fiat.
En cas de mise à la ferraille de la
voiture, s'adresser au Réseau
Après-vente Fiat pour faire désactiver le
système d'airbag.
L'activation de prétensionneurs et
airbags se fait de manière différenciée,
en fonction du type de choc.
9206106J0008EM
9306106J0007EM
103

La non-activation de l'un ou de
plusieurs de ces dispositifs n'indique
donc pas le dysfonctionnement du
système.
ATTENTION
89)Ne pas coller d'adhésifs ou d'autres
objets sur le volant, ni sur la planche à
proximité de l'airbag côté passager ni sur
le revêtement latéral côté toit ou sur les
sièges. Ne pas placer d'objets sur la
planche côté passager (des téléphones
portables, par exemple), car ils pourraient
interférer avec l'ouverture de l'airbag
passager et blesser grièvement les
occupants de la voiture.
90)Toujours conduire en gardant les mains
sur la couronne du volant, de manière à
laisser l'airbag se gonfler librement en cas
d'activation. Ne pas conduire avec le corps
courbé en avant, mais positionner le
dossier bien droit en y appuyant bien le
dos.91)Quand l'airbag passager est actif, NE
PAS installer sur le siège avant passager
les sièges enfants qui se montent dans le
sens contraire de la marche. En cas de
choc, l'activation de l'airbag pourrait
provoquer des lésions mortelles à l'enfant
transporté, indépendamment de la gravité
du choc. Par conséquent, toujours
désactiver l'airbag côté passager quand un
siège enfant est monté sur le siège avant
passager dans le sens contraire de la
marche. En outre, le siège avant passager
doit être reculé jusqu'en butée, pour éviter
tout contact du siège enfant avec la
planche de bord. Réactiver immédiatement
l'airbag passager dès que le siège enfant
est désinstallé.
92)Pour la désactivation des airbags à
l'aide du menu du combiné de bord, voir
les indications fournies au chapitre
« Connaissance du combiné de bord », au
paragraphe « Rubriques Menu ».
93)Ne pas accrocher d'objets rigides aux
crochets porte-manteaux ou aux poignées
de soutien.
94)Ne pas appuyer la tête, les bras ou les
coudes sur la porte, sur les vitres et dans
la zone de l'airbag rideau afin d'éviter toute
lésion pendant la phase de gonflage.
95)Ne jamais pencher la tête, les bras et
les coudes hors des vitres de la voiture.96)Si le témoin
ne s'allume pas quand
on place le dispositif de démarrage sur
MAR ou s'il reste allumé pendant que la
voiture roule, il s'agit peut-être d'une
anomalie des systèmes de retenue. Le cas
échéant, les airbags ou les prétensionneurs
risquent de ne pas s'activer en cas
d'accident ou, plus rarement, de s'activer
intempestivement. Avant de poursuivre,
contacter le Réseau Après-vente Fiat pour
faire immédiatement contrôler le système.
97)Sur certaines versions, en cas de
défaillance de la LED
(située sur le
revêtement du tableau de bord), le témoin
s'allume sur le combiné d'instruments
et les airbags côté passager sont
désactivés.
98)En présence d'airbag latéral, ne pas
recouvrir le dossier des sièges avant avec
des revêtements ou des housses.
99)Ne pas voyager avec des objets sur les
genoux, devant le thorax et encore moins
en tenant une pipe, un crayon, etc. entre
les dents. En cas de choc avec
déploiement de l'airbag, vous pourriez
vous blesser grièvement.
100)Si la voiture a fait l'objet d'un vol ou
d'une tentative de vol, si elle a subi des
actes de vandalisme ou des inondations,
faire vérifier le système airbag auprès du
Réseau Après-vente Fiat.
104
SÉCURITÉ

101)Une fois le dispositif de démarrage en
position MAR, même si le moteur est
arrêté, les airbags peuvent s'activer même
lorsque la voiture est à l'arrêt si elle est
heurtée par un autre véhicule en marche.
Par conséquent, même lorsque la voiture
est à l'arrêt, les sièges enfants que l'on
monte dans le sens contraire de la marche
NE doivent PAS être installés sur le siège
avant passager quand l'airbag frontal
passager est actif. En cas de choc,
l'activation de l'airbag peut provoquer des
lésions mortelles à l'enfant transporté. Par
conséquent, toujours désactiver l'airbag
côté passager quand un siège enfant est
monté sur le siège avant passager dans le
sens contraire de la marche. En outre, le
siège avant passager doit être reculé
jusqu'en butée, pour éviter tout contact du
siège enfant avec la planche de bord.
Réactiver immédiatement l'airbag passager
dès que le siège enfant est désinstallé.
Nous rappelons enfin que si le dispositif de
démarrage est sur STOP, aucun dispositif
de sécurité (airbags ou prétensionneurs) ne
s'active en cas de choc ; cela ne constitue
pas forcément un dysfonctionnement du
système.
102)Le dysfonctionnement du témoin
est indiqué par l'allumage, à l'écran du
combiné de bord, d'une icône d'anomalie
airbag et par l'affichage d'un message
dédié (ou, pour les versions qui le
prévoient, par le clignotement du témoin
d'anomalie générique). Les charges
pyrotechniques ne sont pas désactivées.
Avant de poursuivre, contacter le Réseau
Après-vente Fiat pour faire immédiatement
contrôler le système.103)Le déclenchement de l'airbag frontal
est prévu pour des chocs plus sévères que
ceux qui activent les prétensionneurs. Pour
des chocs compris dans l'intervalle entre
deux seuils d'activation, il est donc normal
que seuls les prétensionneurs se
déclenchent.
104)L'airbag ne remplace pas les
ceintures de sécurité, mais en augmente
l'efficacité. De plus, puisque les airbags
frontaux n'interviennent pas lors de
collisions frontales à faible vitesse, de
collisions latérales, de télescopages ou de
capotages, les occupants sont protégés,
en plus que par les éventuels airbags
latéraux, principalement par les ceintures
de sécurité qui, par conséquent, doivent
toujours être bouclées.
105

DÉMARRAGE ET CONDUITE
Entrons au « cœur » de la voiture :
voyons comment exploiter au mieux
tout son potentiel.
Voici comment la conduire en toute
sécurité quelle que soit la situation pour
faire de votre voiture la compagne de
voyage qui respecte votre confort et
votre portefeuille.DÉMARRAGE DU MOTEUR.....107
À L'ARRÊT................108
FREIN DE STATIONNEMENT.....109
BOÎTE DE VITESSES MANUELLE . .109
BOÎTE DE VITESSES
AUTOMATIQUE.............110
SYSTÈME START&STOP.......113
SPEED LIMITER.............115
CRUISE CONTROL
ÉLECTRONIQUE............116
CAPTEURS DE
STATIONNEMENT...........118
CAMÉRA DE RECUL..........121
TRACTION DE REMORQUES. . . .122
RAVITAILLEMENT DE LA
VOITURE.................123
106
DÉMARRAGE ET CONDUITE

DÉMARRAGE DU
MOTEUR
Avant de démarrer la voiture, régler les
sièges, les rétroviseurs d'aile et
d'habitacle et boucler correctement la
ceinture de sécurité.
Pour démarrer le moteur, ne jamais
appuyer sur la pédale d'accélérateur.
Le cas échéant, l'écran affiche les
messages indiquant la procédure pour
effectuer le démarrage.
PROCÉDURE DE
DÉMARRAGE DU
MOTEUR
105) 106) 107) 108)
36) 37) 38) 39)
Versions avec boîte de vitesses
manuelle
Procéder de la manière suivante :
serrer le frein de stationnement et
placer le levier de vitesses au point
mort ;
placer le dispositif de démarrage en
position MAR, le témoin
s'allume
sur le combiné de bord : attendre son
extinction ;
enfoncer la pédale d'embrayage à
fond, sans appuyer sur l'accélérateur ;
placer le dispositif de démarrage sur
AVV et le relâcher dès que le moteur
tourne ;
si le moteur ne démarre pas dans
10 secondes, ramener le dispositif de
démarrage sur STOP et attendre
10-15 secondes avant de répéter la
manœuvre de démarrage ;
après avoir répété la manœuvre, si le
problème persiste, s'adresser au
Réseau Après-vente Fiat.
Versions avec boîte de vitesses
automatique
(selon le modèle)
Procéder de la manière suivante :
serrer le frein de stationnement
électrique et placer le levier de vitesses
sur P (Stationnement) ou N (Point mort)
;
enfoncer la pédale de frein à fond,
sans appuyer sur l'accélérateur ;
placer le dispositif de démarrage sur
AVV ;
si le moteur ne démarre pas,
ramener le dispositif de démarrage sur
STOP et attendre 10 à 15 secondes
avant de répéter la manœuvre de
démarrage ;
après avoir répété la manœuvre, si le
problème persiste, s'adresser au
Réseau Après-vente Fiat.
ABSENCE DE
DÉMARRAGE DU
MOTEUR
105)
Avertissements
Ne pas tenter de démarrer le moteur en
tractant ou en poussant la voiture. Ces
manœuvres provoqueraient la
pénétration de carburant dans le
convertisseur catalytique. Le carburant
pourrait prendre feu au démarrage du
moteur en provoquant une surchauffe
et en endommageant le convertisseur
catalytique.
En cas de batterie déchargée, il est
possible d'effectuer un démarrage
d'urgence en la branchant au moyen de
câbles adaptés à une batterie d'appoint
ou à la batterie d'une autre voiture.
Cette manœuvre peut toutefois être
dangereuse si elle n'est pas effectuée
correctement. Voir la description au
paragraphe « Démarrage d'urgence »
dans le chapitre « Situations
d'urgence ».
107

ATTENTION
105)Ne pas tenter de démarrer le moteur
en versant du carburant ou tout autre
liquide inflammable dans la prise d'air du
boîtier papillon : cette opération pourrait
endommager le moteur et blesser les
éventuelles personnes se trouvant à
proximité.
106)Il est dangereux de laisser tourner le
moteur dans des locaux fermés. Le moteur
consomme de l'oxygène et dégage du gaz
carbonique, de l'oxyde de carbone et
d'autres gaz toxiques.
107)Tant que le moteur n'est pas lancé, le
servofrein n'est pas activé, et il est par
conséquent nécessaire d'exercer un effort
nettement plus important sur la pédale de
frein.
108)Éviter le démarrage par poussée, par
traction ou en pente. Ces manœuvres
pourraient endommager le pot catalytique.
ATTENTION
36)Nous vous conseillons, dans la
première période d’utilisation, c'est-à-dire
pendant les 1 600 premiers kilomètres, de
ne pas demander à la voiture de
prestations maximales (par exemple, fortes
accélérations, parcours longs à des
régimes élevés, freinages brusques, etc.).
37)Quand le moteur est coupé, ne pas
laisser le dispositif de démarrage sur MAR
pour éviter qu'une absorption inutile de
courant ne décharge la batterie.38)Le « coup d'accélérateur » avant de
couper le moteur est inutile ; il contribue
seulement à accroître la consommation en
carburant et, surtout pour les moteurs
équipés d'un turbocompresseur, il est
même nuisible.
39)Le clignotement du témoin
après
le démarrage ou pendant un entraînement
prolongé signale une anomalie du système
de préchauffage des bougies. Si le moteur
démarre, on peut utiliser la voiture
normalement, mais il faut s'adresser au
Réseau Après-vente Fiat dès que possible.
À L'ARRÊT
En cas d'arrêt et sortie de la voiture,
procéder comme suit :
engager la vitesse (la 1èreen côte ou
la marche arrière en pente) et braquer
les roues ;
éteindre le moteur et serrer le frein à
main ;
toujours extraire la clé du contacteur
démarreur.
Si la voiture est garée sur une pente
raide, il est préférable de bloquer les
roues avec une cale ou une pierre.
Sur les versions avec boîte de vitesses
automatique, avant de relâcher la
pédale de frein, attendre que l'écran
affiche la lettre P.
ATTENTION NeJAMAISquitter la
voiture avec la boîte de vitesses au
point mort (ou, sur les versions avec
boîte de vitesses automatique, sans
avoir mis le levier de vitesses sur P).
109)
ATTENTION
109)Ne jamais laisser des enfants sans
surveillance dans la voiture ; par ailleurs, en
quittant la voiture, toujours enlever la clé de
contact du démarreur et l'emporter avec
soi.
108
DÉMARRAGE ET CONDUITE

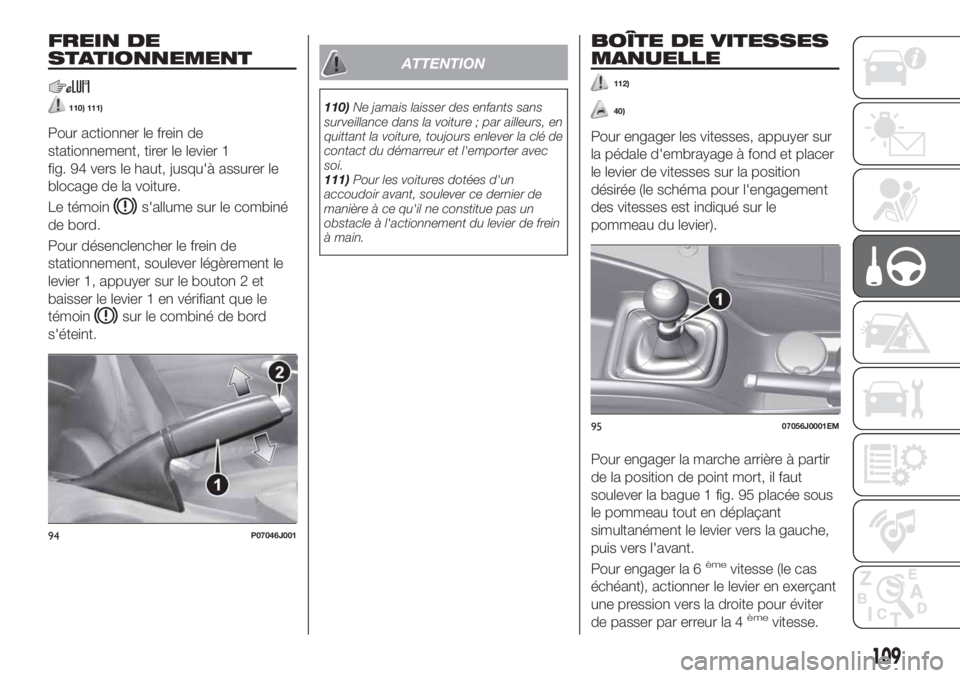

FREIN DE
STATIONNEMENT
110) 111)
Pour actionner le frein de
stationnement, tirer le levier 1
fig. 94 vers le haut, jusqu'à assurer le
blocage de la voiture.
Le témoin
s'allume sur le combiné
de bord.
Pour désenclencher le frein de
stationnement, soulever légèrement le
levier 1, appuyer sur le bouton 2 et
baisser le levier 1 en vérifiant que le
témoin
sur le combiné de bord
s'éteint.
ATTENTION
110)Ne jamais laisser des enfants sans
surveillance dans la voiture ; par ailleurs, en
quittant la voiture, toujours enlever la clé de
contact du démarreur et l'emporter avec
soi.
111)Pour les voitures dotées d'un
accoudoir avant, soulever ce dernier de
manière à ce qu'il ne constitue pas un
obstacle à l'actionnement du levier de frein
à main.
BOÎTE DE VITESSES
MANUELLE
112)
40)
Pour engager les vitesses, appuyer sur
la pédale d'embrayage à fond et placer
le levier de vitesses sur la position
désirée (le schéma pour l'engagement
des vitesses est indiqué sur le
pommeau du levier).
Pour engager la marche arrière à partir
de la position de point mort, il faut
soulever la bague 1 fig. 95 placée sous
le pommeau tout en déplaçant
simultanément le levier vers la gauche,
puis vers l'avant.
Pour engager la 6
èmevitesse (le cas
échéant), actionner le levier en exerçant
une pression vers la droite pour éviter
de passer par erreur la 4
èmevitesse.
94P07046J001
9507056J0001EM
109

Procéder de la même façon pour
rétrograder de la 6èmeàla5ème
vitesse.
ATTENTION La marche arrière ne peut
être enclenchée que si la voiture est
complètement à l'arrêt. Moteur
démarré, avant d'enclencher la marche
arrière, attendre au moins 2 secondes
avec la pédale d'embrayage actionnée
à fond pour éviter d'endommager les
pignons et de grincer.
ATTENTION L'utilisation de la pédale
d'embrayage doit être exclusivement
limitée aux seuls changements de
vitesses. Ne pas conduire avec le pied
posé sur la pédale d'embrayage même
légèrement. Dans certaines
circonstances, l'électronique de
contrôle de la pédale d'embrayage peut
intervenir en interprétant ce style de
conduite erroné comme une panne.
ATTENTION
112)Pour changer correctement les
vitesses, il faut toujours appuyer à fond sur
l'embrayage. Par conséquent, le plancher
sous les pédales ne doit présenter aucun
obstacle : s’assurer que les surtapis
éventuellement présents sont toujours bien
étendus et qu'ils n’interfèrent pas avec les
pédales.
ATTENTION
40)Ne pas conduire la main posée sur le
levier de vitesses car cet effort, même
léger, risque à la longue d'user les éléments
à l'intérieur de la boîte.
BOÎTE DE VITESSES
AUTOMATIQUE
LEVIER DE VITESSES
Le levier fig. 96 peut avoir les positions
suivantes :
P= Stationnement
R= Marche arrière
N= Point mort
D= Drive (marche avant
automatique)
AutoStick: + passage à une vitesse
supérieure en mode de conduite
séquentielle; – passage à une vitesse
inférieure en mode de conduite
séquentielle.
Le schéma pour l'engagement des
vitesses est indiqué sur la moulure
située à côté du levier de vitesses.
9607076J0002EM
110
DÉMARRAGE ET CONDUITE
113)41)
114)
115)116)
42)
(selon le modèle)
