2018 FIAT TALENTO Manual de Empleo y Cuidado (in Spanish)

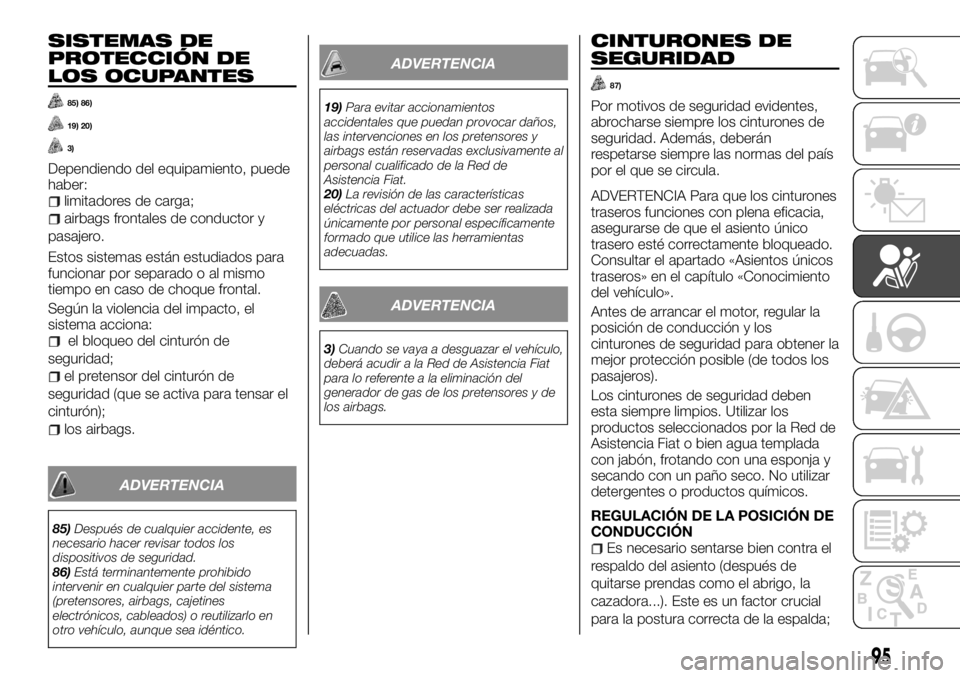

SISTEMAS DE
PROTECCIÓN DE
LOS OCUPANTES
85) 86)
19) 20)
3)
Dependiendo del equipamiento, puede
haber:
limitadores de carga;
airbags frontales de conductor y
pasajero.
Estos sistemas están estudiados para
funcionar por separado o al mismo
tiempo en caso de choque frontal.
Según la violencia del impacto, el
sistema acciona:
el bloqueo del cinturón de
seguridad;
el pretensor del cinturón de
seguridad (que se activa para tensar el
cinturón);
los airbags.
ADVERTENCIA
85)Después de cualquier accidente, es
necesario hacer revisar todos los
dispositivos de seguridad.
86)Está terminantemente prohibido
intervenir en cualquier parte del sistema
(pretensores, airbags, cajetines
electrónicos, cableados) o reutilizarlo en
otro vehículo, aunque sea idéntico.
ADVERTENCIA
19)Para evitar accionamientos
accidentales que puedan provocar daños,
las intervenciones en los pretensores y
airbags están reservadas exclusivamente al
personal cualificado de la Red de
Asistencia Fiat.
20)La revisión de las características
eléctricas del actuador debe ser realizada
únicamente por personal específicamente
formado que utilice las herramientas
adecuadas.
ADVERTENCIA
3)Cuando se vaya a desguazar el vehículo,
deberá acudir a la Red de Asistencia Fiat
para lo referente a la eliminación del
generador de gas de los pretensores y de
los airbags.
CINTURONES DE
SEGURIDAD
87)
Por motivos de seguridad evidentes,
abrocharse siempre los cinturones de
seguridad. Además, deberán
respetarse siempre las normas del país
por el que se circula.
ADVERTENCIA Para que los cinturones
traseros funciones con plena eficacia,
asegurarse de que el asiento único
trasero esté correctamente bloqueado.
Consultar el apartado «Asientos únicos
traseros» en el capítulo «Conocimiento
del vehículo».
Antes de arrancar el motor, regular la
posición de conducción y los
cinturones de seguridad para obtener la
mejor protección posible (de todos los
pasajeros).
Los cinturones de seguridad deben
esta siempre limpios. Utilizar los
productos seleccionados por la Red de
Asistencia Fiat o bien agua templada
con jabón, frotando con una esponja y
secando con un paño seco. No utilizar
detergentes o productos químicos.
REGULACIÓN DE LA POSICIÓN DE
CONDUCCIÓN
Es necesario sentarse bien contra el
respaldo del asiento (después de
quitarse prendas como el abrigo, la
cazadora...). Este es un factor crucial
para la postura correcta de la espalda;
95

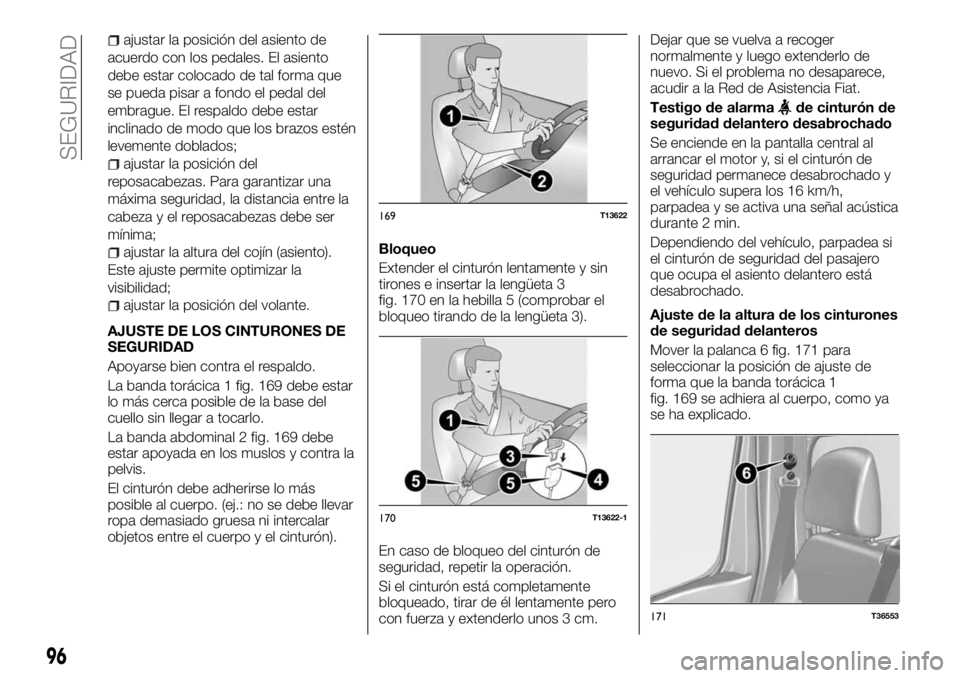

ajustar la posición del asiento de
acuerdo con los pedales. El asiento
debe estar colocado de tal forma que
se pueda pisar a fondo el pedal del
embrague. El respaldo debe estar
inclinado de modo que los brazos estén
levemente doblados;
ajustar la posición del
reposacabezas. Para garantizar una
máxima seguridad, la distancia entre la
cabeza y el reposacabezas debe ser
mínima;
ajustar la altura del cojín (asiento).
Este ajuste permite optimizar la
visibilidad;
ajustar la posición del volante.
AJUSTE DE LOS CINTURONES DE
SEGURIDAD
Apoyarse bien contra el respaldo.
La banda torácica 1 fig. 169 debe estar
lo más cerca posible de la base del
cuello sin llegar a tocarlo.
La banda abdominal 2 fig. 169 debe
estar apoyada en los muslos y contra la
pelvis.
El cinturón debe adherirse lo más
posible al cuerpo. (ej.: no se debe llevar
ropa demasiado gruesa ni intercalar
objetos entre el cuerpo y el cinturón).Bloqueo
Extender el cinturón lentamente y sin
tirones e insertar la lengüeta 3
fig. 170 en la hebilla 5 (comprobar el
bloqueo tirando de la lengüeta 3).
En caso de bloqueo del cinturón de
seguridad, repetir la operación.
Si el cinturón está completamente
bloqueado, tirar de él lentamente pero
con fuerza y extenderlo unos 3 cm.Dejar que se vuelva a recoger
normalmente y luego extenderlo de
nuevo. Si el problema no desaparece,
acudir a la Red de Asistencia Fiat.
Testigo de alarma
de cinturón de
seguridad delantero desabrochado
Se enciende en la pantalla central al
arrancar el motor y, si el cinturón de
seguridad permanece desabrochado y
el vehículo supera los 16 km/h,
parpadea y se activa una señal acústica
durante 2 min.
Dependiendo del vehículo, parpadea si
el cinturón de seguridad del pasajero
que ocupa el asiento delantero está
desabrochado.
Ajuste de la altura de los cinturones
de seguridad delanteros
Mover la palanca 6 fig. 171 para
seleccionar la posición de ajuste de
forma que la banda torácica 1
fig. 169 se adhiera al cuerpo, como ya
se ha explicado.
169T13622
170T13622-1
171T36553
96
SEGURIDAD

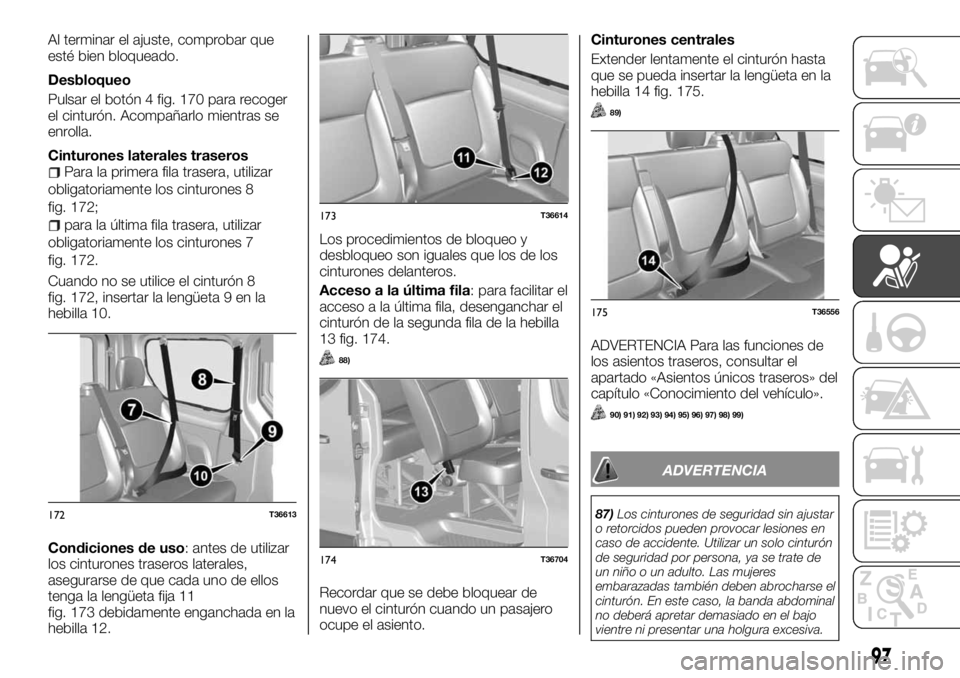

Al terminar el ajuste, comprobar que
esté bien bloqueado.
Desbloqueo
Pulsar el botón 4 fig. 170 para recoger
el cinturón. Acompañarlo mientras se
enrolla.
Cinturones laterales traseros
Para la primera fila trasera, utilizar
obligatoriamente los cinturones 8
fig. 172;
para la última fila trasera, utilizar
obligatoriamente los cinturones 7
fig. 172.
Cuando no se utilice el cinturón 8
fig. 172, insertar la lengüeta 9 en la
hebilla 10.
Condiciones de uso: antes de utilizar
los cinturones traseros laterales,
asegurarse de que cada uno de ellos
tenga la lengüeta fija 11
fig. 173 debidamente enganchada en la
hebilla 12.Los procedimientos de bloqueo y
desbloqueo son iguales que los de los
cinturones delanteros.
Acceso a la última fila: para facilitar el
acceso a la última fila, desenganchar el
cinturón de la segunda fila de la hebilla
13 fig. 174.
88)
Recordar que se debe bloquear de
nuevo el cinturón cuando un pasajero
ocupe el asiento.Cinturones centrales
Extender lentamente el cinturón hasta
que se pueda insertar la lengüeta en la
hebilla 14 fig. 175.
89)
ADVERTENCIA Para las funciones de
los asientos traseros, consultar el
apartado «Asientos únicos traseros» del
capítulo «Conocimiento del vehículo».
90) 91) 92) 93) 94) 95) 96) 97) 98) 99)
ADVERTENCIA
87)Los cinturones de seguridad sin ajustar
o retorcidos pueden provocar lesiones en
caso de accidente. Utilizar un solo cinturón
de seguridad por persona, ya se trate de
un niño o un adulto. Las mujeres
embarazadas también deben abrocharse el
cinturón. En este caso, la banda abdominal
no deberá apretar demasiado en el bajo
vientre ni presentar una holgura excesiva.172T36613
173T36614
174T36704
175T36556
97

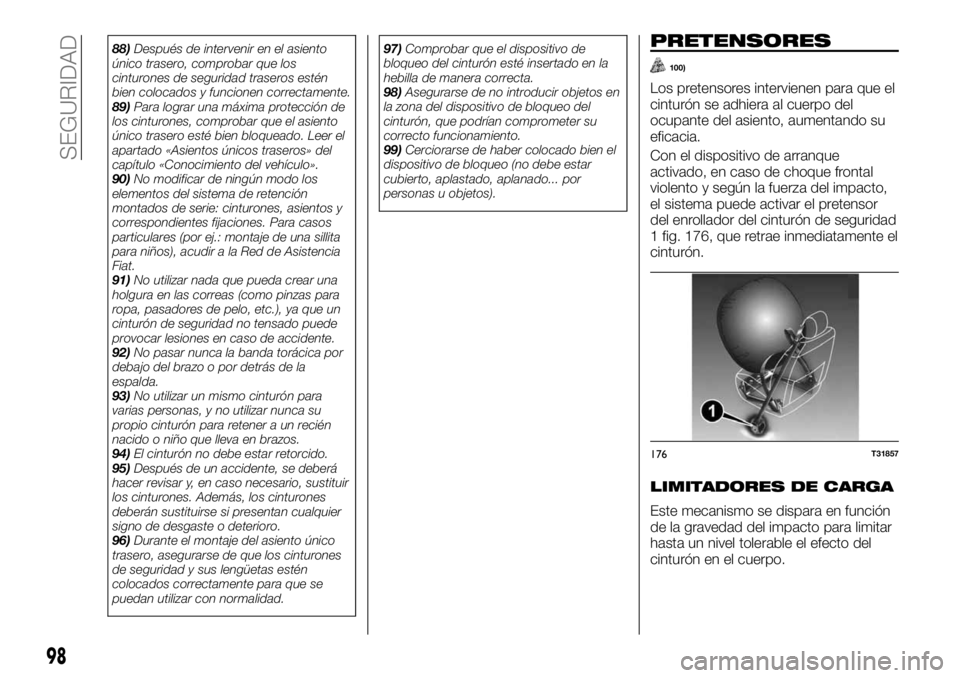

88)Después de intervenir en el asiento
único trasero, comprobar que los
cinturones de seguridad traseros estén
bien colocados y funcionen correctamente.
89)Para lograr una máxima protección de
los cinturones, comprobar que el asiento
único trasero esté bien bloqueado. Leer el
apartado «Asientos únicos traseros» del
capítulo «Conocimiento del vehículo».
90)No modificar de ningún modo los
elementos del sistema de retención
montados de serie: cinturones, asientos y
correspondientes fijaciones. Para casos
particulares (por ej.: montaje de una sillita
para niños), acudir a la Red de Asistencia
Fiat.
91)No utilizar nada que pueda crear una
holgura en las correas (como pinzas para
ropa, pasadores de pelo, etc.), ya que un
cinturón de seguridad no tensado puede
provocar lesiones en caso de accidente.
92)No pasar nunca la banda torácica por
debajo del brazo o por detrás de la
espalda.
93)No utilizar un mismo cinturón para
varias personas, y no utilizar nunca su
propio cinturón para retener a un recién
nacido o niño que lleva en brazos.
94)El cinturón no debe estar retorcido.
95)Después de un accidente, se deberá
hacer revisar y, en caso necesario, sustituir
los cinturones. Además, los cinturones
deberán sustituirse si presentan cualquier
signo de desgaste o deterioro.
96)Durante el montaje del asiento único
trasero, asegurarse de que los cinturones
de seguridad y sus lengüetas estén
colocados correctamente para que se
puedan utilizar con normalidad.97)Comprobar que el dispositivo de
bloqueo del cinturón esté insertado en la
hebilla de manera correcta.
98)Asegurarse de no introducir objetos en
la zona del dispositivo de bloqueo del
cinturón, que podrían comprometer su
correcto funcionamiento.
99)Cerciorarse de haber colocado bien el
dispositivo de bloqueo (no debe estar
cubierto, aplastado, aplanado... por
personas u objetos).PRETENSORES
100)
Los pretensores intervienen para que el
cinturón se adhiera al cuerpo del
ocupante del asiento, aumentando su
eficacia.
Con el dispositivo de arranque
activado, en caso de choque frontal
violento y según la fuerza del impacto,
el sistema puede activar el pretensor
del enrollador del cinturón de seguridad
1 fig. 176, que retrae inmediatamente el
cinturón.
LIMITADORES DE CARGA
Este mecanismo se dispara en función
de la gravedad del impacto para limitar
hasta un nivel tolerable el efecto del
cinturón en el cuerpo.
176T31857
98
SEGURIDAD

ADVERTENCIA

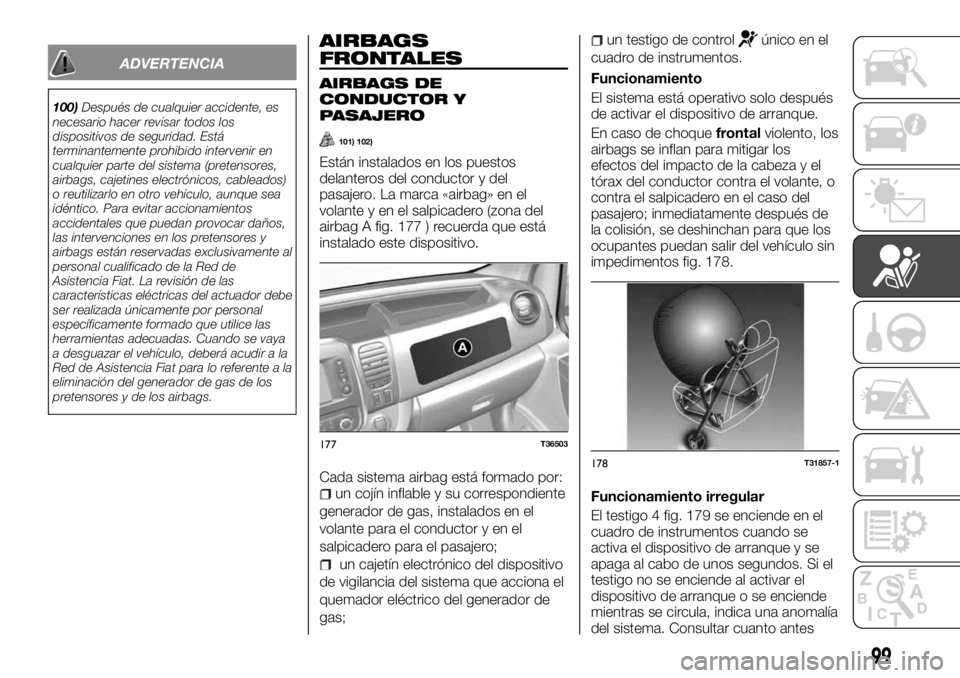

100)Después de cualquier accidente, es
necesario hacer revisar todos los
dispositivos de seguridad. Está
terminantemente prohibido intervenir en
cualquier parte del sistema (pretensores,
airbags, cajetines electrónicos, cableados)
o reutilizarlo en otro vehículo, aunque sea
idéntico. Para evitar accionamientos
accidentales que puedan provocar daños,
las intervenciones en los pretensores y
airbags están reservadas exclusivamente al
personal cualificado de la Red de
Asistencia Fiat. La revisión de las
características eléctricas del actuador debe
ser realizada únicamente por personal
específicamente formado que utilice las
herramientas adecuadas. Cuando se vaya
a desguazar el vehículo, deberá acudir a la
Red de Asistencia Fiat para lo referente a la
eliminación del generador de gas de los
pretensores y de los airbags.
AIRBAGS
FRONTALES
AIRBAGS DE
CONDUCTOR Y
PASAJERO
101) 102)
Están instalados en los puestos
delanteros del conductor y del
pasajero. La marca «airbag» en el
volante y en el salpicadero (zona del
airbag A fig. 177 ) recuerda que está
instalado este dispositivo.
Cada sistema airbag está formado por:
un cojín inflable y su correspondiente
generador de gas, instalados en el
volante para el conductor y en el
salpicadero para el pasajero;
un cajetín electrónico del dispositivo
de vigilancia del sistema que acciona el
quemador eléctrico del generador de
gas;
un testigo de controlúnico en el
cuadro de instrumentos.
Funcionamiento
El sistema está operativo solo después
de activar el dispositivo de arranque.
En caso de choquefrontalviolento, los
airbags se inflan para mitigar los
efectos del impacto de la cabeza y el
tórax del conductor contra el volante, o
contra el salpicadero en el caso del
pasajero; inmediatamente después de
la colisión, se deshinchan para que los
ocupantes puedan salir del vehículo sin
impedimentos fig. 178.
Funcionamiento irregular

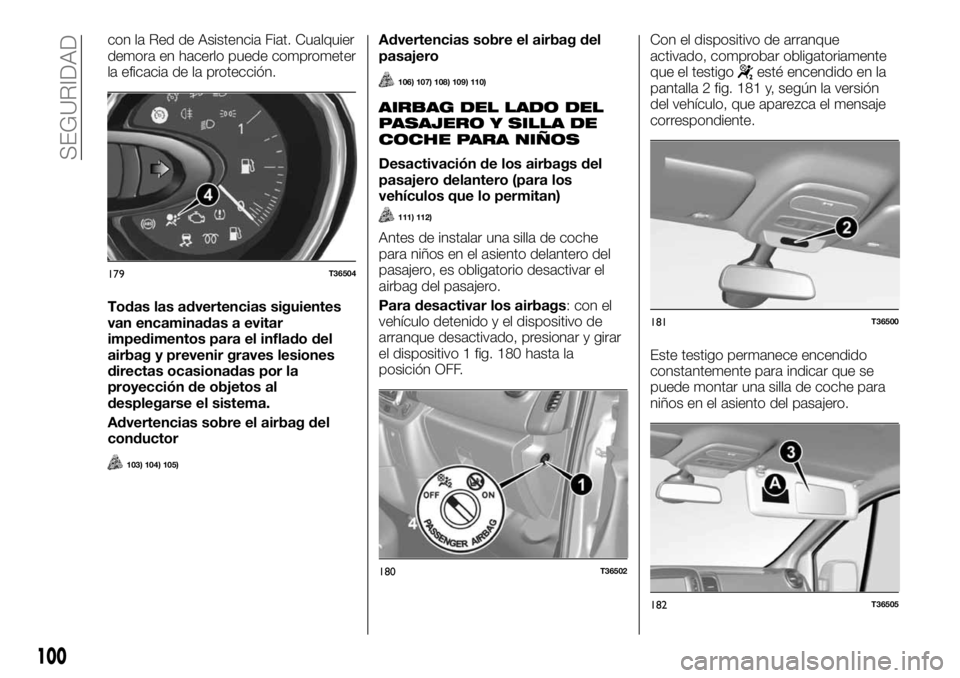

El testigo 4 fig. 179 se enciende en el
cuadro de instrumentos cuando se
activa el dispositivo de arranque y se
apaga al cabo de unos segundos. Si el
testigo no se enciende al activar el
dispositivo de arranque o se enciende
mientras se circula, indica una anomalía
del sistema. Consultar cuanto antes
177T36503
178T31857-1
99

con la Red de Asistencia Fiat. Cualquier
demora en hacerlo puede comprometer
la eficacia de la protección.
Todas las advertencias siguientes
van encaminadas a evitar
impedimentos para el inflado del
airbag y prevenir graves lesiones
directas ocasionadas por la
proyección de objetos al
desplegarse el sistema.
Advertencias sobre el airbag del
conductor
103) 104) 105)
Advertencias sobre el airbag del
pasajero
106) 107) 108) 109) 110)
AIRBAG DEL LADO DEL
PASAJERO Y SILLA DE
COCHE PARA NIÑOS
Desactivación de los airbags del
pasajero delantero (para los
vehículos que lo permitan)
111) 112)
Antes de instalar una silla de coche
para niños en el asiento delantero del
pasajero, es obligatorio desactivar el
airbag del pasajero.
Para desactivar los airbags: con el
vehículo detenido y el dispositivo de
arranque desactivado, presionar y girar
el dispositivo 1 fig. 180 hasta la
posición OFF.Con el dispositivo de arranque
activado, comprobar obligatoriamente
que el testigo
esté encendido en la
pantalla 2 fig. 181 y, según la versión
del vehículo, que aparezca el mensaje
correspondiente.
Este testigo permanece encendido
constantemente para indicar que se
puede montar una silla de coche para
niños en el asiento del pasajero.
179T36504
180T36502
181T36500
182T36505
100
SEGURIDAD

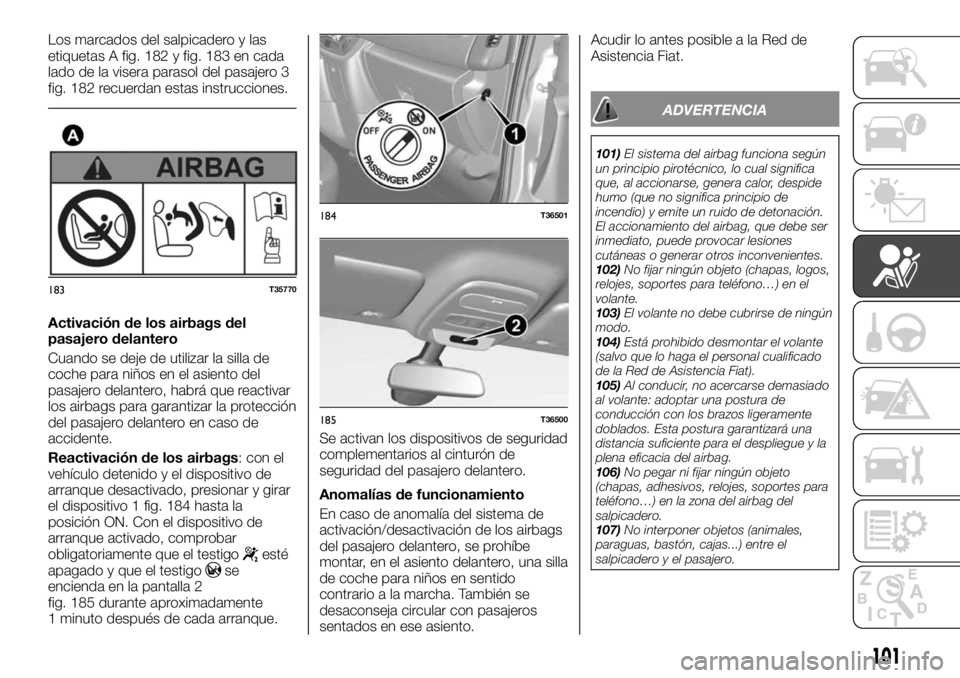

Los marcados del salpicadero y las
etiquetas A fig. 182 y fig. 183 en cada
lado de la visera parasol del pasajero 3
fig. 182 recuerdan estas instrucciones.
Activación de los airbags del
pasajero delantero
Cuando se deje de utilizar la silla de
coche para niños en el asiento del
pasajero delantero, habrá que reactivar
los airbags para garantizar la protección
del pasajero delantero en caso de
accidente.
Reactivación de los airbags: con el
vehículo detenido y el dispositivo de
arranque desactivado, presionar y girar
el dispositivo 1 fig. 184 hasta la
posición ON. Con el dispositivo de
arranque activado, comprobar
obligatoriamente que el testigo
esté
apagado y que el testigose
encienda en la pantalla 2
fig. 185 durante aproximadamente
1 minuto después de cada arranque.Se activan los dispositivos de seguridad
complementarios al cinturón de
seguridad del pasajero delantero.
Anomalías de funcionamiento
En caso de anomalía del sistema de
activación/desactivación de los airbags
del pasajero delantero, se prohíbe
montar, en el asiento delantero, una silla
de coche para niños en sentido
contrario a la marcha. También se
desaconseja circular con pasajeros
sentados en ese asiento.Acudir lo antes posible a la Red de
Asistencia Fiat.
ADVERTENCIA
101)El sistema del airbag funciona según
un principio pirotécnico, lo cual significa
que, al accionarse, genera calor, despide
humo (que no significa principio de
incendio) y emite un ruido de detonación.
El accionamiento del airbag, que debe ser
inmediato, puede provocar lesiones
cutáneas o generar otros inconvenientes.
102)No fijar ningún objeto (chapas, logos,
relojes, soportes para teléfono…) en el
volante.
103)El volante no debe cubrirse de ningún
modo.
104)Está prohibido desmontar el volante
(salvo que lo haga el personal cualificado
de la Red de Asistencia Fiat).
105)Al conducir, no acercarse demasiado
al volante: adoptar una postura de
conducción con los brazos ligeramente
doblados. Esta postura garantizará una
distancia suficiente para el despliegue y la
plena eficacia del airbag.
106)No pegar ni fijar ningún objeto
(chapas, adhesivos, relojes, soportes para
teléfono…) en la zona del airbag del
salpicadero.
107)No interponer objetos (animales,
paraguas, bastón, cajas...) entre el
salpicadero y el pasajero.
183T35770
184T36501
185T36500
101

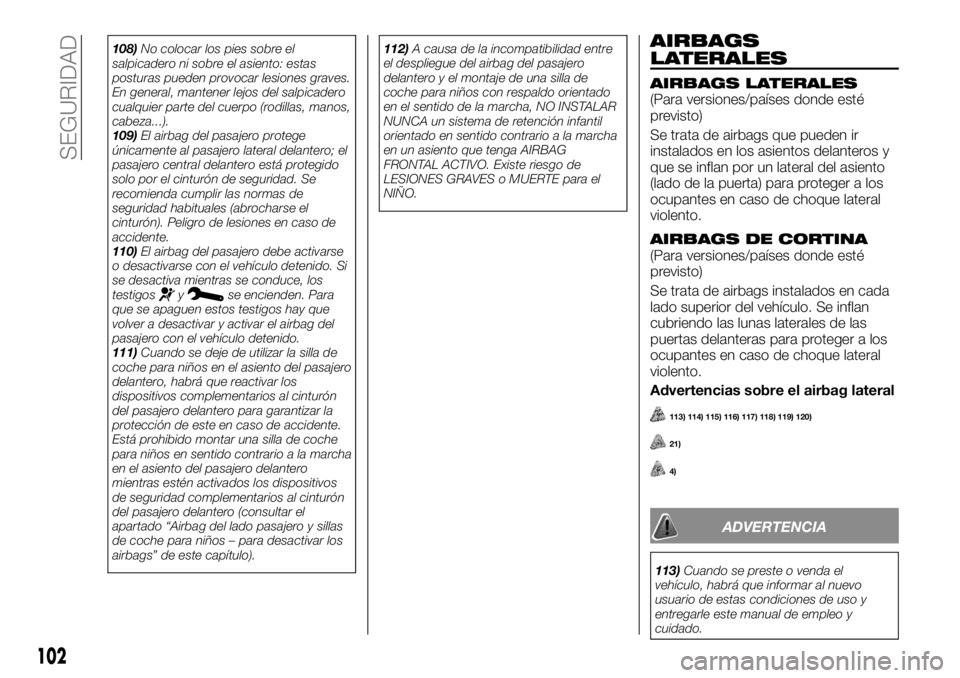

108)No colocar los pies sobre el
salpicadero ni sobre el asiento: estas
posturas pueden provocar lesiones graves.
En general, mantener lejos del salpicadero
cualquier parte del cuerpo (rodillas, manos,
cabeza...).
109)El airbag del pasajero protege
únicamente al pasajero lateral delantero; el
pasajero central delantero está protegido
solo por el cinturón de seguridad. Se
recomienda cumplir las normas de
seguridad habituales (abrocharse el
cinturón). Peligro de lesiones en caso de
accidente.
110)El airbag del pasajero debe activarse
o desactivarse con el vehículo detenido. Si
se desactiva mientras se conduce, los
testigos
yse encienden. Para
que se apaguen estos testigos hay que
volver a desactivar y activar el airbag del
pasajero con el vehículo detenido.
111)Cuando se deje de utilizar la silla de
coche para niños en el asiento del pasajero
delantero, habrá que reactivar los
dispositivos complementarios al cinturón
del pasajero delantero para garantizar la
protección de este en caso de accidente.
Está prohibido montar una silla de coche
para niños en sentido contrario a la marcha
en el asiento del pasajero delantero
mientras estén activados los dispositivos
de seguridad complementarios al cinturón
del pasajero delantero (consultar el
apartado “Airbag del lado pasajero y sillas
de coche para niños – para desactivar los
airbags” de este capítulo).112)A causa de la incompatibilidad entre
el despliegue del airbag del pasajero
delantero y el montaje de una silla de
coche para niños con respaldo orientado
en el sentido de la marcha, NO INSTALAR
NUNCA un sistema de retención infantil
orientado en sentido contrario a la marcha
en un asiento que tenga AIRBAG
FRONTAL ACTIVO. Existe riesgo de
LESIONES GRAVES o MUERTE para el
NIÑO.
AIRBAGS
LATERALES
AIRBAGS LATERALES(Para versiones/países donde esté
previsto)
Se trata de airbags que pueden ir
instalados en los asientos delanteros y
que se inflan por un lateral del asiento
(lado de la puerta) para proteger a los
ocupantes en caso de choque lateral
violento.
AIRBAGS DE CORTINA(Para versiones/países donde esté
previsto)
Se trata de airbags instalados en cada
lado superior del vehículo. Se inflan
cubriendo las lunas laterales de las
puertas delanteras para proteger a los
ocupantes en caso de choque lateral
violento.
Advertencias sobre el airbag lateral
113) 114) 115) 116) 117) 118) 119) 120)
21)
4)
ADVERTENCIA
113)Cuando se preste o venda el
vehículo, habrá que informar al nuevo
usuario de estas condiciones de uso y
entregarle este manual de empleo y
cuidado.
102
SEGURIDAD
