2018 FIAT TALENTO Manual de Empleo y Cuidado (in Spanish)

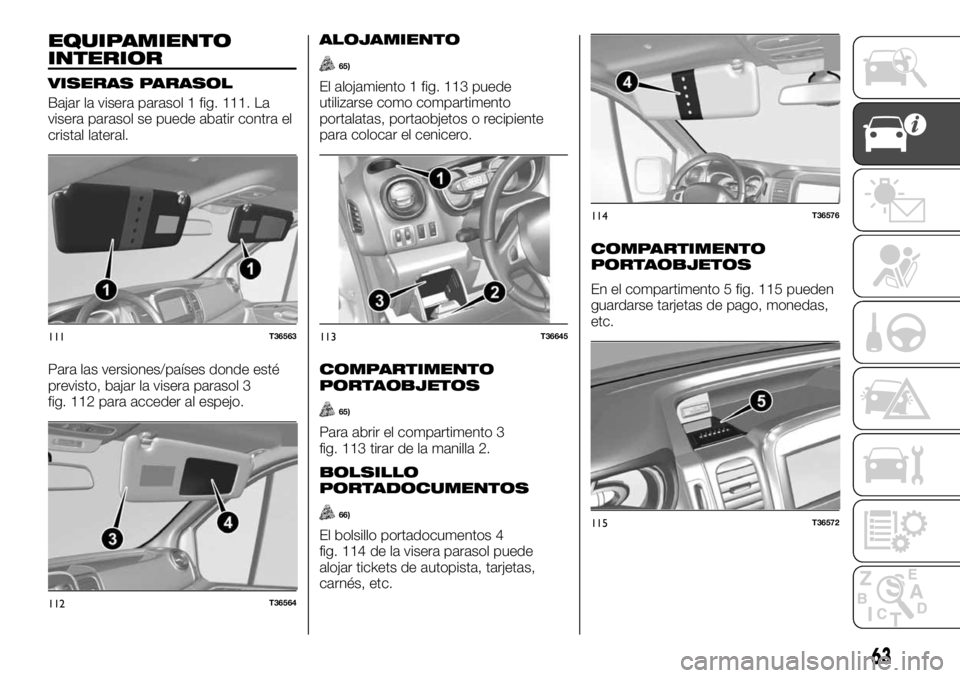

EQUIPAMIENTO
INTERIOR
VISERAS PARASOL
Bajar la visera parasol 1 fig. 111. La
visera parasol se puede abatir contra el
cristal lateral.
Para las versiones/países donde esté
previsto, bajar la visera parasol 3
fig. 112 para acceder al espejo.
ALOJAMIENTO
65)
El alojamiento 1 fig. 113 puede
utilizarse como compartimento
portalatas, portaobjetos o recipiente
para colocar el cenicero.
COMPARTIMENTO
PORTAOBJETOS
65)
Para abrir el compartimento 3
fig. 113 tirar de la manilla 2.
BOLSILLO
PORTADOCUMENTOS
66)
El bolsillo portadocumentos 4
fig. 114 de la visera parasol puede
alojar tickets de autopista, tarjetas,
carnés, etc.
COMPARTIMENTO
PORTAOBJETOS
En el compartimento 5 fig. 115 pueden
guardarse tarjetas de pago, monedas,
etc.
111T36563
112T36564
113T36645
114T36576
115T36572
63

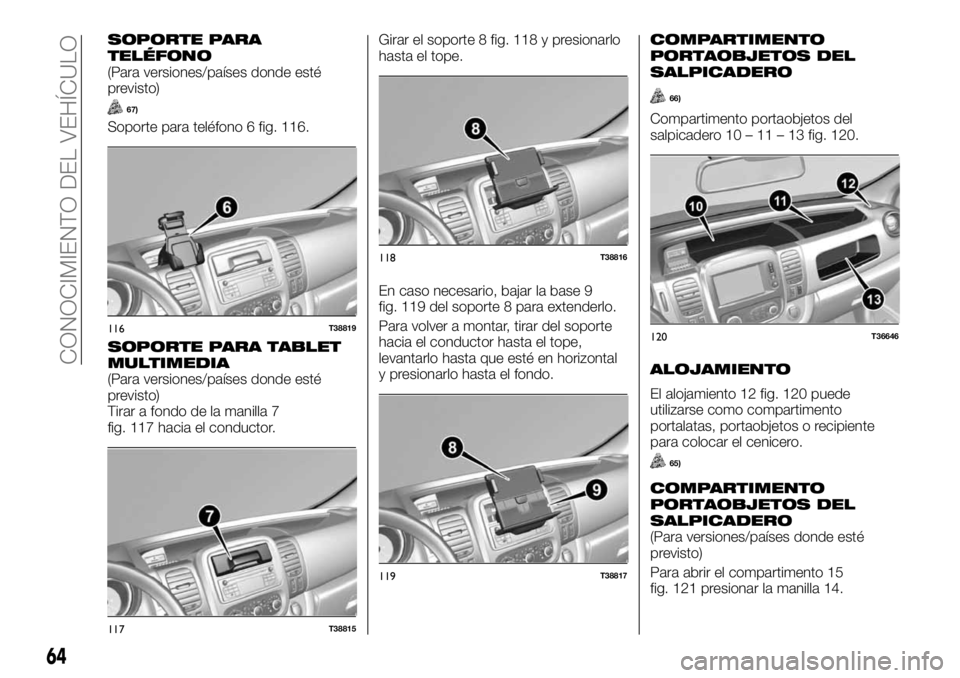

SOPORTE PARA
TELÉFONO
(Para versiones/países donde esté
previsto)
67)
Soporte para teléfono 6 fig. 116.
SOPORTE PARA TABLET
MULTIMEDIA
(Para versiones/países donde esté
previsto)
Tirar a fondo de la manilla 7
fig. 117 hacia el conductor.Girar el soporte 8 fig. 118 y presionarlo
hasta el tope.
En caso necesario, bajar la base 9
fig. 119 del soporte 8 para extenderlo.
Para volver a montar, tirar del soporte
hacia el conductor hasta el tope,
levantarlo hasta que esté en horizontal
y presionarlo hasta el fondo.
COMPARTIMENTO
PORTAOBJETOS DEL
SALPICADERO
66)
Compartimento portaobjetos del
salpicadero 10 – 11 – 13 fig. 120.
ALOJAMIENTO
El alojamiento 12 fig. 120 puede
utilizarse como compartimento
portalatas, portaobjetos o recipiente
para colocar el cenicero.
65)
COMPARTIMENTO
PORTAOBJETOS DEL
SALPICADERO
(Para versiones/países donde esté
previsto)
Para abrir el compartimento 15
fig. 121 presionar la manilla 14.
116T38819
117T38815
118T38816
119T38817
120T36646
64
CONOCIMIENTO DEL VEHÍCULO

GUANTERA DEL LADO
DEL PASAJERO
68)
Para abrir, presionar la manilla
16.fig. 122
En determinadas versiones, el
compartimento portaobjetos también
está ventilado y climatizado (puede
alojar una botella de 1,5 l).
ALOJAMIENTO
El alojamiento 17 fig. 123 puede
utilizarse como compartimento
portavasos, portaobjetos o recipiente
para colocar el cenicero.
COMPARTIMENTO
PORTAOBJETOS DE LAS
PUERTAS DELANTERAS
El compartimento portaobjetos de las
puertas delanteras 18 fig. 124 está
situado en la cara interna de dichas
puertas.
COMPARTIMENTO
PORTAOBJETOS BAJO
EL ASIENTO
(Para versiones/países donde esté
previsto)
69)
Para acceder al compartimento 20
fig. 125 tirar de la lengüeta 19 y abatir
el asiento A hacia adelante.
121T38822
122T36654
123T36575
124T36570
125T38818
65

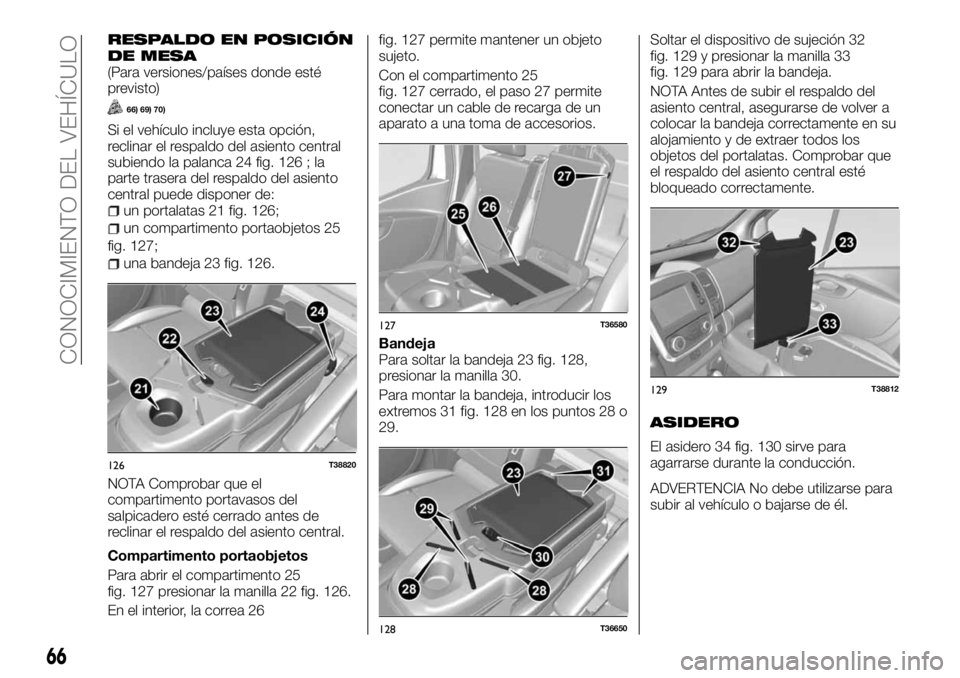

RESPALDO EN POSICIÓN
DE MESA
(Para versiones/países donde esté
previsto)
66) 69) 70)
Si el vehículo incluye esta opción,
reclinar el respaldo del asiento central
subiendo la palanca 24 fig. 126 ; la
parte trasera del respaldo del asiento
central puede disponer de:
un portalatas 21 fig. 126;
un compartimento portaobjetos 25
fig. 127;
una bandeja 23 fig. 126.
NOTA Comprobar que el
compartimento portavasos del
salpicadero esté cerrado antes de
reclinar el respaldo del asiento central.
Compartimento portaobjetos
Para abrir el compartimento 25
fig. 127 presionar la manilla 22 fig. 126.
En el interior, la correa 26fig. 127 permite mantener un objeto
sujeto.
Con el compartimento 25
fig. 127 cerrado, el paso 27 permite
conectar un cable de recarga de un
aparato a una toma de accesorios.
Bandeja
Para soltar la bandeja 23 fig. 128,
presionar la manilla 30.
Para montar la bandeja, introducir los
extremos 31 fig. 128 en los puntos 28 o
29.Soltar el dispositivo de sujeción 32
fig. 129 y presionar la manilla 33
fig. 129 para abrir la bandeja.
NOTA Antes de subir el respaldo del
asiento central, asegurarse de volver a
colocar la bandeja correctamente en su
alojamiento y de extraer todos los
objetos del portalatas. Comprobar que
el respaldo del asiento central esté
bloqueado correctamente.
ASIDERO
El asidero 34 fig. 130 sirve para
agarrarse durante la conducción.
ADVERTENCIA No debe utilizarse para
subir al vehículo o bajarse de él.
126T38820
127T36580
128T36650
129T38812
66
CONOCIMIENTO DEL VEHÍCULO

COLGADORES
En determinados equipamientos, los
colgadores 35 fig. 131pueden estar en
la mampara de la zona de carga.
Por motivos de seguridad, el colgador
sirve únicamente para colgar prendas
de ropa.
COMPARTIMENTO
PORTAOBJETOS
SUPERIOR DE LA
CÉLULA TRASERA
72) 73)
El compartimento 36 fig. 132 está
reservado únicamente al transporte de
objetos.
El peso total del contenido del
compartimento de carga superior de la
célula trasera no debe exceder los
35 kg repartidos uniformemente.
CARGO PLUS
(COMPARTIMENTO Y
PORTEZUELA)
65) 71)
Si la longitud de los objetos
transportados en la célula trasera lo
exige, se puede utilizar el hueco 38
fig. 133. Abrir la portezuela 37, que se
mantiene cerrada magnéticamente.Usar la portezuela 40 fig. 134 para
prolongar la longitud disponible para la
carga:
tirar de la lengüeta 39 fig. 134 para
subir el asiento B fig. 134;
mover la portezuela 40 fig. 134 hacia
el interior del asiento tirando de la
lengüeta 41 fig. 135.
130T36565
131T36634
132T36678
133T36636
134T36658
67

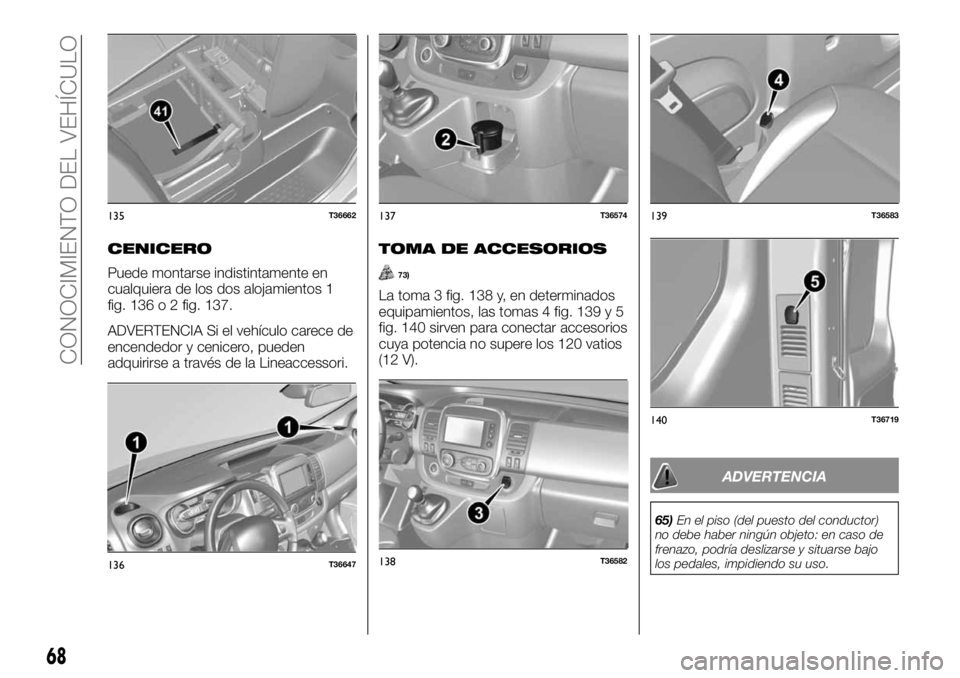

CENICERO
Puede montarse indistintamente en
cualquiera de los dos alojamientos 1
fig. 136 o 2 fig. 137.
ADVERTENCIA Si el vehículo carece de
encendedor y cenicero, pueden
adquirirse a través de la Lineaccessori.
TOMA DE ACCESORIOS
73)
La toma 3 fig. 138 y, en determinados
equipamientos, las tomas 4 fig. 139 y 5
fig. 140 sirven para conectar accesorios
cuya potencia no supere los 120 vatios
(12 V).
ADVERTENCIA
65)En el piso (del puesto del conductor)
no debe haber ningún objeto: en caso de
frenazo, podría deslizarse y situarse bajo
los pedales, impidiendo su uso.
135T36662
136T36647
137T36574
138T36582
139T36583
140T36719
68
CONOCIMIENTO DEL VEHÍCULO

66)Comprobar que, en los
compartimentos portaobjetos «abiertos»
no haya o sobresalga ningún objeto duro,
pesado o puntiagudo que pueda poner en
peligro la integridad física de los ocupantes
al trazar una curva o en caso de frenazo.
67)Se recuerda que es obligatorio cumplir
las normas vigentes en materia de uso de
teléfonos y/o tablets multimedia.
68)En las curvas, al acelerar o frenar, tener
cuidado para evitar derrames de líquido del
recipiente alojado en el portalatas. Peligro
de lesiones si el líquido está caliente.
69)Dejar siempre cerrado el asiento
durante la conducción. Peligro de lesiones
en caso de frenazo o accidente, peligro de
caída de objetos en el habitáculo.
70)Está prohibido sentarse en el asiento
central cuando su respaldo está reclinado
71)Cuando la portezuela 40 fig. 134 está
abierta, se prohíbe utilizar el asiento del
pasajero delantero lateral. Peligro de
lesiones graves en caso de frenazo o
impacto.
72)Asegurarse de no colocar objetos
pesados y/o cortantes que se puedan caer.
Peligro de lesiones.
73)Conectar solo accesorios con potencia
máxima de 120 vatios (12 V). Si se utilizan
varias tomas de accesorios al mismo
tiempo, la potencia total de los accesorios
conectados no debe superar los

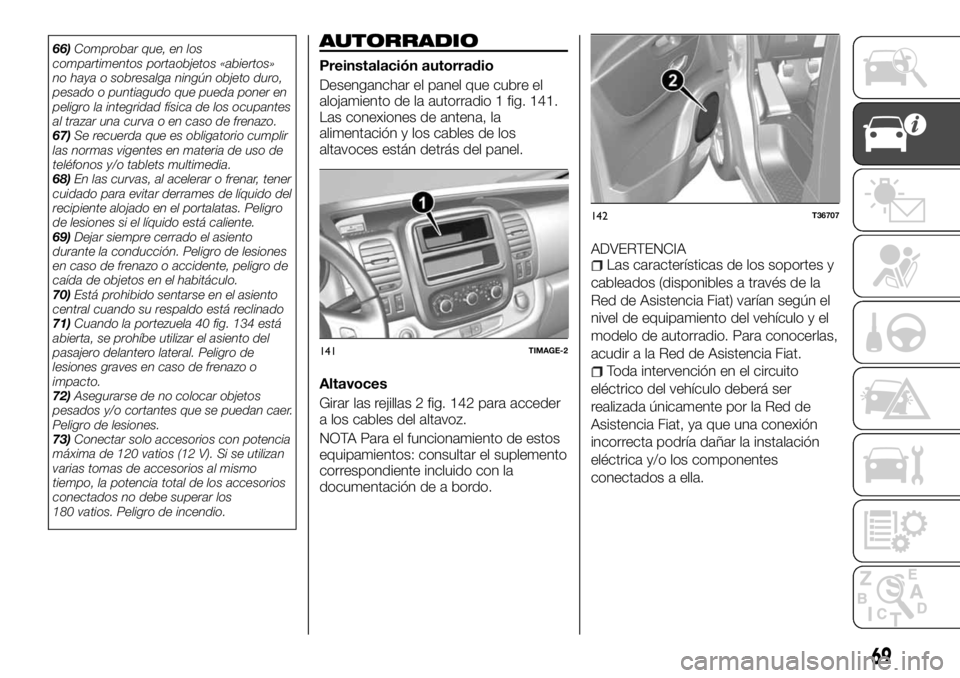

180 vatios. Peligro de incendio.AUTORRADIO
Preinstalación autorradio
Desenganchar el panel que cubre el
alojamiento de la autorradio 1 fig. 141.
Las conexiones de antena, la
alimentación y los cables de los
altavoces están detrás del panel.
Altavoces
Girar las rejillas 2 fig. 142 para acceder
a los cables del altavoz.
NOTA Para el funcionamiento de estos
equipamientos: consultar el suplemento
correspondiente incluido con la
documentación de a bordo.ADVERTENCIA
Las características de los soportes y
cableados (disponibles a través de la
Red de Asistencia Fiat) varían según el
nivel de equipamiento del vehículo y el
modelo de autorradio. Para conocerlas,
acudir a la Red de Asistencia Fiat.
Toda intervención en el circuito
eléctrico del vehículo deberá ser
realizada únicamente por la Red de
Asistencia Fiat, ya que una conexión
incorrecta podría dañar la instalación
eléctrica y/o los componentes
conectados a ella.
141TIMAGE-2
142T36707
69

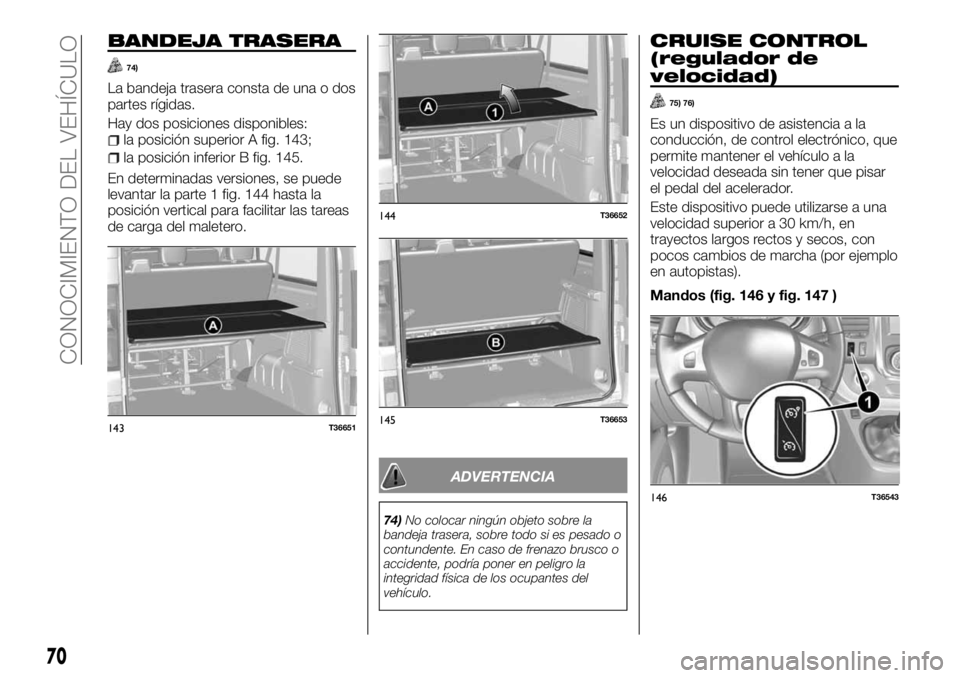

BANDEJA TRASERA
74)
La bandeja trasera consta de una o dos
partes rígidas.
Hay dos posiciones disponibles:
la posición superior A fig. 143;
la posición inferior B fig. 145.
En determinadas versiones, se puede
levantar la parte 1 fig. 144 hasta la
posición vertical para facilitar las tareas
de carga del maletero.
ADVERTENCIA
74)No colocar ningún objeto sobre la
bandeja trasera, sobre todo si es pesado o
contundente. En caso de frenazo brusco o
accidente, podría poner en peligro la
integridad física de los ocupantes del
vehículo.
CRUISE CONTROL
(regulador de
velocidad)
75) 76)
Es un dispositivo de asistencia a la
conducción, de control electrónico, que
permite mantener el vehículo a la
velocidad deseada sin tener que pisar
el pedal del acelerador.
Este dispositivo puede utilizarse a una
velocidad superior a 30 km/h, en
trayectos largos rectos y secos, con
pocos cambios de marcha (por ejemplo
en autopistas).
Mandos (fig. 146 y fig. 147 )
143T36651
144T36652
145T36653
146T36543
70
