2018 FIAT PANDA Libretto Uso Manutenzione (in Italian)

AIR BAG LATERALI (Side
bag - Window bag)
Per aumentare la protezione degli
occupanti in caso di urto laterale la
vettura è dotata di air bag laterali
anteriori (Side bag) (per versioni/
mercati, dove previsto) e air bag a
tendina (Window bag) (per
versioni/mercati, dove previsto).
Gli air bag laterali proteggono gli
occupanti negli urti laterali di severità
medio-alta, mediante l’interposizione
del cuscino fra l’occupante e le parti
interne della struttura laterale della
vettura.
La mancata attivazione degli air bag
laterali nelle altre tipologie d’urto
(frontale, posteriore, ribaltamento,
ecc...) non è pertanto indice di
malfunzionamento del sistema.
Side bag
(per versioni/mercati, dove previsto)
Sono costituiti da due tipi di cuscini
ubicati negli schienali dei sedili anteriori
fig. 78 che proteggono la zona del
bacino, del torace e della spalla degli
occupanti in caso di urto laterale di
severità medio-alta.Window bag
È costituito da due cuscini a "tendina"
alloggiati dietro i rivestimenti laterali
del tetto fig. 79 e coperti da apposite
finizioni che hanno il compito di
proteggere la testa degli occupanti
anteriori e posteriori in caso di urto
laterale.
In caso di urti laterali di bassa severità
l'attivazione degli air bag laterali non
è richiesta.La migliore protezione da parte del
sistema in caso di urto laterale si ha
mantenendo una corretta posizione sul
sedile, permettendo in tal modo un
corretto dispiegamento del Window
bag.
Il Window bag non è disponibile per la
versione VAN.
103) 104) 105) 106) 107) 108) 109) 110) 111) 112)
113) 114) 115)
Avvertenze
Non lavare i sedili con acqua o vapore
in pressione (a mano o nelle stazioni
di lavaggio automatiche per sedili).
L'attivazione degli air bag frontali e/o
laterali è possibile quando la vettura
è stata sottoposta a forti urti che
interessano la zona sottoscocca (es.
urti violenti contro gradini, marciapiedi,
cadute della vettura in grandi buche
o avvallamenti stradali, ecc…).
78F1D0066
79F1D0067
95

L'entrata in funzione degli air bag libera
una piccola quantità di polveri: queste
non sono nocive e non indicano un
principio di incendio. La polvere
potrebbe tuttavia irritare la pelle e gli
occhi: in questo caso lavarsi con
sapone neutro ed acqua.
Tutti gli interventi di controllo,
riparazione e sostituzione riguardanti gli
air bag devono essere effettuati dalla
Rete Assistenziale Fiat.
In caso di rottamazione della vettura
rivolgersi alla Rete Assistenziale Fiat per
far disattivare l'impianto air bag.
L'attivazione di pretensionatori ed air
bag è decisa in modo differenziato,
in base al tipo di urto. La mancata
attivazione di uno o più di essi non è
pertanto indice di malfunzionamento del
sistema.
ATTENZIONE
99)Non applicare adesivi od altri oggetti
sul volante, su plancia in zona air bag lato
passeggero, sul rivestimento laterale
lato tetto e sui sedili. Non porre oggetti
sulla plancia lato passeggero (ad es.
telefoni cellulari) perché potrebbero
interferire con la corretta apertura dell'air
bag passeggero ed, inoltre, causare gravi
lesioni agli occupanti della vettura.100)Guidare tenendo sempre le mani
sulla corona del volante in modo che,
in caso di intervento dell'air bag, questo
possa gonfiarsi senza incontrare ostacoli.
Non guidare con il corpo piegato in avanti
ma tenere lo schienale in posizione eretta
appoggiandovi bene la schiena.
101)In presenza di air bag lato
passeggero attivo NON installare sul sedile
anteriore passeggero seggiolini bambino
che si montano nel verso opposto a quello
di marcia. In caso di urto, l'attivazione
dell'air bag potrebbe produrre lesioni
mortali al bambino trasportato,
indipendentemente dalla gravità dell'urto.
Pertanto, disinserire sempre l'air bag
lato passeggero quando sul sedile
anteriore passeggero viene installato un
seggiolino per bambino montato nel verso
opposto a quello di marcia. Inoltre, il sedile
anteriore passeggero dovrà essere
regolato nella posizione più arretrata, al fine
di evitare eventuali contatti del seggiolino
bambini con la plancia. Riattivare
immediatamente l'air bag passeggero non
appena disinstallato il seggiolino
medesimo.
102)Per la disattivazione degli airbag da
Menu del quadro strumenti vedere quanto
descritto nel capitolo "Conoscenza del
quadro strumenti" al paragrafo "Menù di
Setup".
103)Non agganciare oggetti rigidi ai ganci
appendiabiti ed alle maniglie di sostegno.
104)Non appoggiare la testa, le braccia o i
gomiti sulla porta, sui finestrini e nell’area
del window bag per evitare possibili lesioni
durante la fase di gonfiaggio.
105)Non sporgere mai la testa, le braccia
e i gomiti fuori dal finestrino.106)Se la spia
non si accende
portando il dispositivo di avviamento in
posizione MAR oppure rimane accesa
durante la marcia è possibile che sia
presente un'anomalia nei sistemi di
ritenuta; in tal caso gli air bag o i
pretensionatori potrebbero non attivarsi in
caso di incidente o, in un più limitato
numero di casi, attivarsi erroneamente.
Prima di proseguire, contattare la Rete
Assistenziale Fiat per l'immediato controllo
del sistema.
107)In caso di avaria della spia "gialla"
, si accende la spia "rossa"e, per
versioni/mercati dove previsto, vengono
disabilitate le cariche pirotecniche dell'air
bag passeggero e del side bag. Con spia
"rossa" accesa prima di proseguire
contattare la Rete assistenziale Fiat per
l'immediato controllo del sistema (vedere
avvertenza precedente).
108)In presenza di Side bag non ricoprire
lo schienale dei sedili anteriori con
rivestimenti o foderine.
109)Non viaggiare con oggetti in grembo,
davanti al torace e tantomeno tenendo
tra le labbra pipa, matite ecc. In caso
di urto con intervento dell'air bag
potrebbero arrecarvi gravi danni.
110)Se la vettura è stata oggetto di furto o
tentativo di furto, se ha subito atti
vandalici, inondazioni o allagamenti, far
verificare il sistema air bag presso la Rete
Assistenziale Fiat.
96
SICUREZZA

111)Con chiave di avviamento inserita ed
in posizione MAR, sia pure a motore
spento, gli air bag possono attivarsi anche
a vettura ferma, qualora questa venga
urtata da un altro veicolo in marcia. Quindi,
anche con vettura ferma, i seggiolini
bambino che si montano nel verso
opposto a quello di marcia NON vanno
installati sul sedile anteriore passeggero in
presenza di air bag frontale passeggero
attivo. L'attivazione dell'air bag in caso di
urto potrebbe produrre lesioni mortali al
bambino trasportato. Pertanto, disinserire
sempre l'air bag lato passeggero quando
sul sedile anteriore passeggero viene
installato un seggiolino per bambino
montato nel verso opposto a quello di
marcia. Inoltre, il sedile anteriore
passeggero dovrà essere regolato nella
posizione più arretrata, al fine di evitare
eventuali contatti del seggiolino bambini
con la plancia. Riattivare immediatamente
l'air bag passeggero non appena
disinstallato il seggiolino medesimo. Si
ricorda infine che, qualora la chiave sia
ruotata in posizione STOP, nessun
dispositivo di sicurezza (air bag o
pretensionatori) si attiva in conseguenza di
un urto; la mancata attivazione di tali
dispositivi in questi casi, pertanto, non può
essere considerata come indice di
malfunzionamento del sistema.112)La spia airbagindica lo stato della
protezione passeggero. In caso di spia
spenta la protezione lato Passeggero
è abilitata. È possibile disabilitarla da menu
ed in tal caso la spia si accende. A seguito
di una manovra di accensione vettura
(chiave di avviamento in posizione MAR),
purché dal precedente spegnimento siano
passati almeno 5 secondi, la spia si
accende per circa 8 secondi. Nel caso in
cui ciò non avvenga preghiamo l'utente
di contattare la Rete Assistenziale Fiat. E'
possibile che con manovre di
spegnimento/riaccensione vettura inferiori
ai 5 secondi la spia rimanga spenta. In
tal caso per verificare il corretto
funzionamento della spia, spegnere la
vettura, attendere almeno 5 secondi ed
effettuare la manovra di accensione.
Durante i primi 8 secondi l'accensione della
spia non indica il reale stato della
protezione passeggero ma ha lo scopo di
verificarne il corretto funzionamento. La
spia potrebbe illuminarsi con intensità
differenti a seconda delle condizioni della
vettura. L'intensità potrebbe anche variare
durante lo stesso ciclo chiave. (Anche
nei mercati in cui non è prevista la
funzionalità di disattivazione protezione
passeggero, viene eseguito il test della spia
che si accende per meno di un secondo
ruotando la chiave in posizione MAR,
per poi rispegnersi.)
113)L'intervento dell'air bag frontale è
previsto per urti di entità superiore a quella
dei pretensionatori. Per urti compresi
nell'intervallo tra le due soglie di attivazione
è pertanto normale che entrino in funzione
i soli pretensionatori.114)L'air bag non sostituisce le cinture di
sicurezza, ma ne incrementa l'efficacia.
Poiché gli air bag frontali non intervengono
in caso di urti frontali a bassa velocità,
urti laterali, tamponamenti o ribaltamenti, gli
occupanti sono protetti, oltre che da
eventuali airbag laterali, dalle sole cinture di
sicurezza che, pertanto, vanno sempre
allacciate.
115)Se la spia "rossa"
non si accende
per alcuni secondi ruotando la chiave in
posizione MAR è possibile che sia presente
un’anomalia sulla spia "rossa". In questo
caso dopo alcuni secondi la spia
inizia a
lampeggiare. Prima di proseguire,
contattare la Rete Assistenziale Fiat per
l'immediato controllo del sistema.
97

AVVIAMENTO E GUIDA
Entriamo nel "cuore" dell'auto: vediamo
come utilizzarla al meglio in tutte le
sue potenzialità.
Ecco come guidarla in sicurezza in ogni
situazione facendo di lei una piacevole
compagna di viaggio attenta al nostro
comfort e al nostro portafogli.AVVIAMENTO DEL MOTORE .......... 99
IN SOSTA........................................101
CAMBIO MANUALE ........................101
CAMBIO DUALOGIC .......................102
SELETTORE MODALITÀ .................104
SERVOSTERZO ELETTRICO
DUALDRIVE ....................................105
FUNZIONE ECO ..............................106
SISTEMA START&STOP .................107
SENSORI DI PARCHEGGIO ............108
RIFORNIMENTO DELLA VETTURA .109
TRAINO DI RIMORCHI ....................113
98
AVVIAMENTO E GUIDA

AVVIAMENTO DEL
MOTORE
116) 117)
38) 39) 40) 41)
Prima di avviare la vettura regolare il
sedile, gli specchi retrovisori interni ed
esterni ed allacciare correttamente
la cintura di sicurezza.
Per l'avviamento del motore non
premere mai il pedale dell'acceleratore.
VERSIONI CON CAMBIO
MANUALE
Versioni a benzina
Procedere come segue:
azionare il freno a mano e
posizionare la leva del cambio in folle.
Per versioni 0.9 TwinAir e 0.9
TwinAir Turboazionare il freno a
mano e posizionare la leva del cambio
in folle oppure, nel caso in cui fosse
inserita una marcia diversa dalla folle,
premere a fondo il pedale frizione;
per tutte le versioni (tranne 0.9
TwinAir e 0.9 TwinAir Turbo)
premere a fondo il pedale della frizione,
senza premere l'acceleratore;
ruotare la chiave di avviamento in
posizione AVV e rilasciarla appena
il motore si è avviato.
Versioni Diesel
Procedere come segue:
azionare il freno a mano, posizionare
la leva del cambio in folle e ruotare la
chiave di avviamento in posizione MAR:
sul quadro strumenti si accendono le
spie
e;
attendere lo spegnimento delle spie
ee successivamente premere
a fondo il pedale della frizione, senza
premere l'acceleratore;
ruotare la chiave di avviamento in
posizione AVV subito dopo lo
spegnimento della spia
. Rilasciare
la chiave di avviamento appena il
motore si è avviato.AVVERTENZA Se il motore non si avvia
al primo tentativo, riportare la chiave
in posizione STOP prima di ripetere la
manovra di avviamento. Se, con chiave
di avviamento in posizione MAR, le
spie
e(solo per versioni a
benzina) rimangono accese sul quadro
strumenti, occorre riportare la chiave
di avviamento in posizione STOP e poi
di nuovo in MAR. Se la spia
continua a rimanere accesa,
riprovare con le altre chiavi in dotazione.
Se ancora non si riesce ad avviare il
motore recarsi presso la Rete
Assistenziale Fiat.
VERSIONI CON CAMBIO
DUALOGIC
118)
L’avviamento del motore è consentito
sia con marcia inserita, sia con cambio
in folle (N).
È comunque sempre necessario prima
premere il pedale del freno se la marcia
inserita è diversa dalla folle. È pertanto
consigliabile, prima di avviare il motore,
posizionare la leva di comando in folle
(N).
99

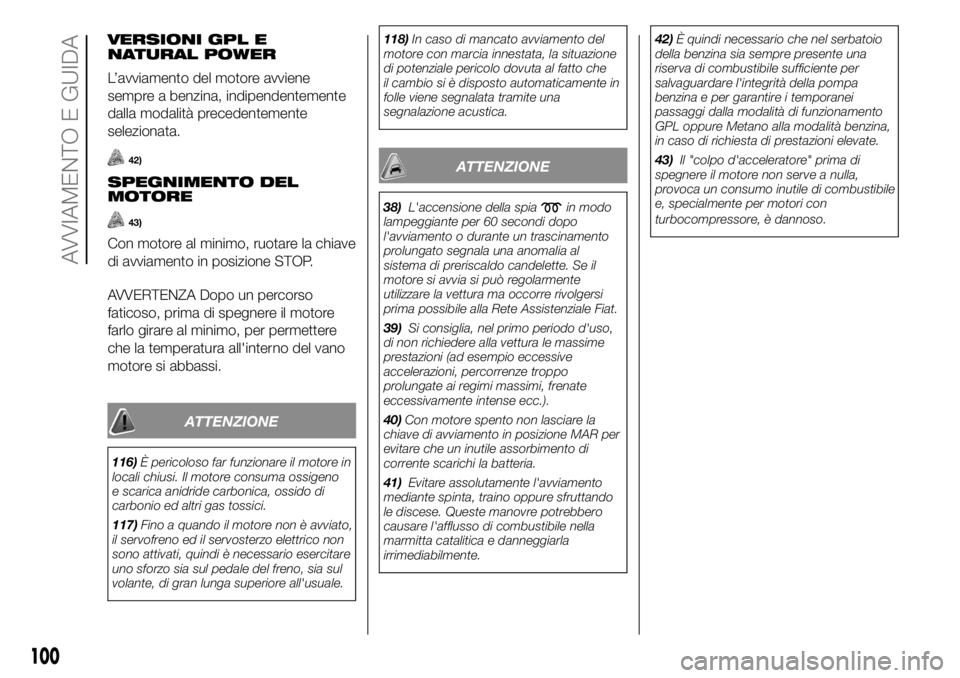

VERSIONI GPL E
NATURAL POWER
L’avviamento del motore avviene
sempre a benzina, indipendentemente
dalla modalità precedentemente
selezionata.
42)
SPEGNIMENTO DEL
MOTORE
43)
Con motore al minimo, ruotare la chiave
di avviamento in posizione STOP.
AVVERTENZA Dopo un percorso
faticoso, prima di spegnere il motore
farlo girare al minimo, per permettere
che la temperatura all'interno del vano
motore si abbassi.
ATTENZIONE
116)È pericoloso far funzionare il motore in
locali chiusi. Il motore consuma ossigeno
e scarica anidride carbonica, ossido di
carbonio ed altri gas tossici.
117)Fino a quando il motore non è avviato,
il servofreno ed il servosterzo elettrico non
sono attivati, quindi è necessario esercitare
uno sforzo sia sul pedale del freno, sia sul
volante, di gran lunga superiore all'usuale.118)In caso di mancato avviamento del
motore con marcia innestata, la situazione
di potenziale pericolo dovuta al fatto che
il cambio si è disposto automaticamente in
folle viene segnalata tramite una
segnalazione acustica.
ATTENZIONE
38)L'accensione della spiain modo
lampeggiante per 60 secondi dopo
l'avviamento o durante un trascinamento
prolungato segnala una anomalia al
sistema di preriscaldo candelette. Se il
motore si avvia si può regolarmente
utilizzare la vettura ma occorre rivolgersi
prima possibile alla Rete Assistenziale Fiat.
39)Si consiglia, nel primo periodo d'uso,
di non richiedere alla vettura le massime
prestazioni (ad esempio eccessive
accelerazioni, percorrenze troppo
prolungate ai regimi massimi, frenate
eccessivamente intense ecc.).
40)Con motore spento non lasciare la
chiave di avviamento in posizione MAR per
evitare che un inutile assorbimento di
corrente scarichi la batteria.
41)Evitare assolutamente l'avviamento
mediante spinta, traino oppure sfruttando
le discese. Queste manovre potrebbero
causare l'afflusso di combustibile nella
marmitta catalitica e danneggiarla
irrimediabilmente.42)È quindi necessario che nel serbatoio
della benzina sia sempre presente una
riserva di combustibile sufficiente per
salvaguardare l'integrità della pompa
benzina e per garantire i temporanei
passaggi dalla modalità di funzionamento
GPL oppure Metano alla modalità benzina,
in caso di richiesta di prestazioni elevate.
43)Il "colpo d'acceleratore" prima di
spegnere il motore non serve a nulla,
provoca un consumo inutile di combustibile
e, specialmente per motori con
turbocompressore, è dannoso.
100
AVVIAMENTO E GUIDA

IN SOSTA
In caso di sosta e abbandono della
vettura, procedere come segue:
inserire la marcia (la 1ain salita o la
retromarcia in discesa) e lasciare le
ruote sterzate;
spegnere il motore ed azionare il
freno a mano;
estrarre sempre la chiave dal
dispositivo di avviamento.
Se la vettura è posteggiata in forte
pendenza si consiglia anche di bloccare
le ruote con un cuneo od un sasso.
Sulle versioni dotate di cambio Dualogic
prima di rilasciare il pedale del freno
attendere che, sul display, venga
visualizzata la lettera P.
AVVERTENZA Non abbandonare MAI la
vettura con cambio in folle (oppure,
sulle versioni dotate di cambio
Dualogic, senza aver prima posizionato
la leva cambio in P).
Freno a mano
119) 120) 121)
La leva del freno a mano è ubicata tra i
sedili anteriori.
Inserimento freno a mano: tirare la
leva A fig. 80 verso l'alto, fino a
garantire il bloccaggio della vettura.Disinserimento freno a mano:
sollevare leggermente la leva A,
premere e mantenere premuto il
pulsante B verificando lo spegnimento
della spia
sul quadro strumenti.
ATTENZIONE
119)Non lasciare mai bambini da soli sulla
vettura incustodita; allontanandosi dalla
vettura estrarre sempre la chiave dal
dispositivo di avviamento e portarla con sé.
120)La vettura deve risultare bloccata
dopo alcuni scatti della leva, se così non
fosse, rivolgersi alla Rete Assistenziale Fiat
per eseguire la regolazione.
121)Durante le manovre di parcheggio su
strade in pendenza è importante sterzare
le ruote anteriori verso il marciapiede (in
caso di parcheggio in discesa), oppure in
senso opposto se la vettura è parcheggiata
in salita. Se la vettura è posteggiata in
forte pendenza si consiglia anche di
bloccare le ruote con un cuneo od un
sasso.
CAMBIO MANUALE
122)44)
Per inserire le marce, premere a fondo il
pedale della frizione e mettere la leva
del cambio nella posizione desiderata
(lo schema per l'inserimento delle
marce è riportato sull'impugnatura della
leva fig. 81).
Per le versioni 0.9 TwinAir, 0.9 TwinAir
Turbo e 1.2 8V 69CV: per inserire la
retromarcia R dalla posizione di folle
sollevare l'anello A fig. 81 posto sotto il
pomello e contemporaneamente
spostare la leva verso destra e poi
indietro.
Per la versione 1.3 16V Multijet: per
inserire la retromarcia R dalla posizione
di folle spostare la leva verso destra e
poi indietro.
B
A
80F1D0146
A
81F1D0069
101

AVVERTENZA La retromarcia può
essere inserita solo a vettura
completamente ferma. Con motore
acceso, prima di innestare la
retromarcia, attendere almeno 2
secondi con pedale della frizione
premuto a fondo, per evitare di
danneggiare gli ingranaggi e grattare.
AVVERTENZA L'utilizzo del pedale
frizione deve essere limitato
esclusivamente ai soli cambi marcia.
Non guidare con il piede poggiato
sul pedale frizione anche se solo
leggermente. Per versioni/mercati dove
previsto, l'elettronica di controllo del
pedale frizione può intervenire
interpretando l'errato stile di guida
come un guasto.
ATTENZIONE
122)Per cambiare correttamente le marce,
occorre premere a fondo il pedale della
frizione. Quindi, il pavimento sotto la
pedaliera non deve presentare ostacoli:
accertarsi che eventuali sovratappeti siano
sempre ben distesi e non interferiscano
con i pedali.
ATTENZIONE
44)Non guidare con la mano appoggiata
alla leva del cambio, perché lo sforzo
esercitato, anche se leggero, a lungo
andare può usurare elementi interni al
cambio.
CAMBIO DUALOGIC
(per versioni/mercati, dove previsto)
45)
La vettura può essere equipaggiata con
cambio meccanico a controllo
elettronico denominato “Dualogic” che
consente due logiche di funzionamento:
MANUAL e AUTO.
LEVA CAMBIO
La leva del cambio A fig. 82, ubicata su
plancia, è di tipo flottante “multistabile”,
ossia può assumere tre posizioni stabili
e tre instabili.
Le tre posizioni stabili sono quelle
corrispondenti alla folle (N), alla
retromarcia (R) e alla posizione centrale
situata tra le posizioni instabili (+) e
(–).
82F1D0107
102
AVVIAMENTO E GUIDA
