2018 FIAT PANDA Drift- og vedlikeholdshåndbok (in Norwegian)

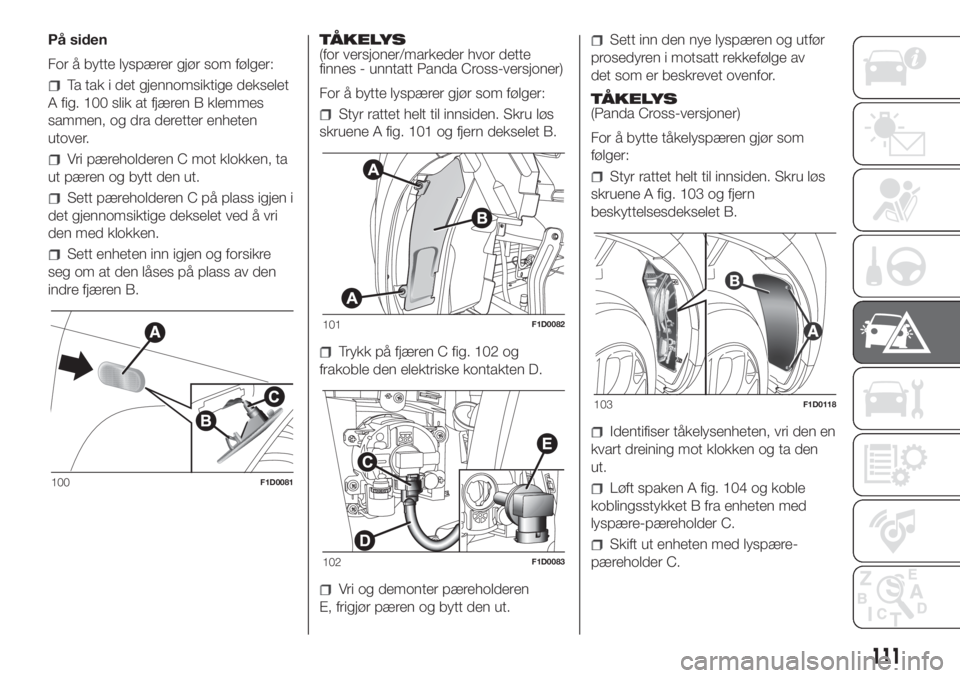

På siden
For å bytte lyspærer gjør som følger:
Ta tak i det gjennomsiktige dekselet
A fig. 100 slik at fjæren B klemmes
sammen, og dra deretter enheten
utover.
Vri pæreholderen C mot klokken, ta
ut pæren og bytt den ut.
Sett pæreholderen C på plass igjen i
det gjennomsiktige dekselet ved å vri
den med klokken.
Sett enheten inn igjen og forsikre
seg om at den låses på plass av den
indre fjæren B.TÅKELYS
(for versjoner/markeder hvor dette
finnes - unntatt Panda Cross-versjoner)
For å bytte lyspærer gjør som følger:
Styr rattet helt til innsiden. Skru løs
skruene A fig. 101 og fjern dekselet B.
Trykk på fjæren C fig. 102 og
frakoble den elektriske kontakten D.
Vri og demonter pæreholderen
E, frigjør pæren og bytt den ut.
Sett inn den nye lyspæren og utfør
prosedyren i motsatt rekkefølge av
det som er beskrevet ovenfor.
TÅKELYS
(Panda Cross-versjoner)
For å bytte tåkelyspæren gjør som
følger:
Styr rattet helt til innsiden. Skru løs
skruene A fig. 103 og fjern
beskyttelsesdekselet B.
Identifiser tåkelysenheten, vri den en
kvart dreining mot klokken og ta den
ut.
Løft spaken A fig. 104 og koble
koblingsstykket B fra enheten med
lyspære-pæreholder C.
Skift ut enheten med lyspære-
pæreholder C.
100F1D0081
101F1D0082
102F1D0083
103F1D0118
111

Koble enheten til koblingsstykket B,
sett enheten C på plass ved å vri den
en kvart dreining med klokken. Du
vil høre et klikk når enheten sitter på
riktig sted.
Sett beskyttelsesdekselet B fig. 103
på plass igjen. Pass på at flikene
kommer på plass, og stram til
festeskruene A.
POSISJONSLYS/
KJØRELYS (D.R.L.)
(for versjoner/markeder hvor dette
finnes - unntatt Panda Cross-versjoner)
For å bytte lyspærer gjør som følger:
Styr rattet helt. Skru løs skruene
A fig. 101 og fjern dekselet B.
Trykk på fjæren C fig. 105 og
frakoble den elektriske kontakten D.
Vri og demonter pæreholderen
E, frigjør pæren og bytt den ut.
Sett inn den nye lyspæren og utfør
prosedyren i motsatt rekkefølge av
det som er beskrevet ovenfor.
KJØRELYS (D.R.L.)
(Panda Cross-versjoner)
ADVARSEL For å bytte LED-kjørelysene
(D.R.L.), må du henvende deg til Fiats
servicenett.
LYSEENHETER BAK
De består av posisjonslys, bremselys
og blinklys.
For å bytte en lyspære, gjør som følger:
Løsne de to skruene A fig. 106,
trekk hele lykten mot deg helt til de to
festefjærene løsner (festet i åpning
D fig. 107) og hekt av kontakten.
Skru løs de fem skruene B og ta ut
pæreholderen C.
Ta ut lyspærene ved å trykke
forsiktig og vri dem mot klokken.
104F1D0119105F1D0084
106F1D0085
107F1D0086
112
I NØDSSITUASJONER

Sett inn den nye lyspæren og utfør
prosedyren i motsatt rekkefølge av
det som er beskrevet ovenfor.

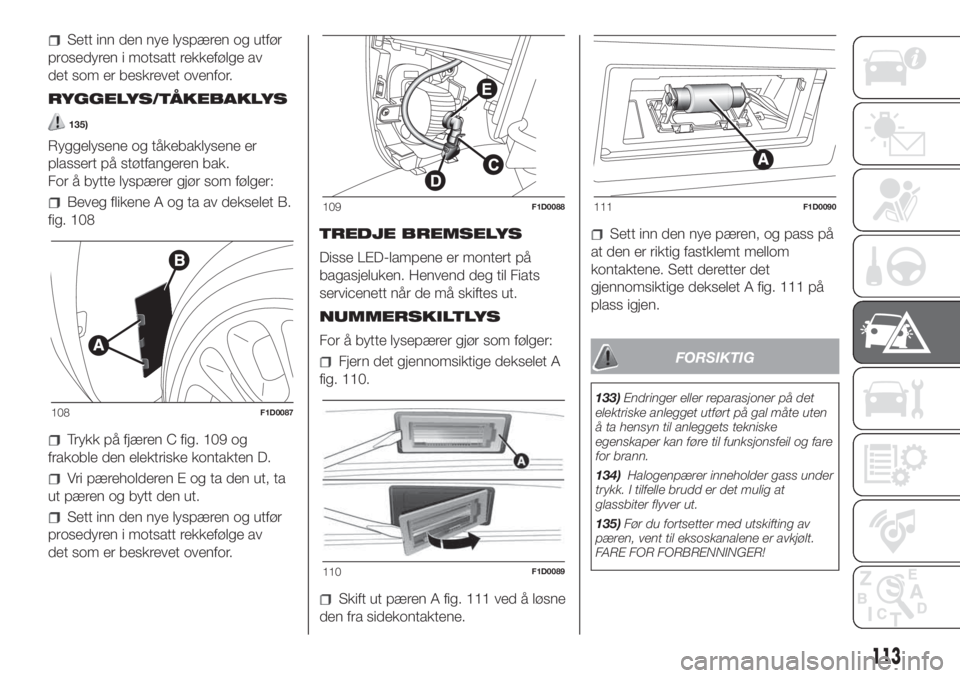

RYGGELYS/TÅKEBAKLYS
135)
Ryggelysene og tåkebaklysene er
plassert på støtfangeren bak.
For å bytte lyspærer gjør som følger:
Beveg flikene A og ta av dekselet B.
fig. 108
Trykk på fjæren C fig. 109 og
frakoble den elektriske kontakten D.
Vri pæreholderen E og ta den ut, ta
ut pæren og bytt den ut.
Sett inn den nye lyspæren og utfør
prosedyren i motsatt rekkefølge av
det som er beskrevet ovenfor.TREDJE BREMSELYS
Disse LED-lampene er montert på
bagasjeluken. Henvend deg til Fiats
servicenett når de må skiftes ut.
NUMMERSKILTLYS
For å bytte lysepærer gjør som følger:
Fjern det gjennomsiktige dekselet A
fig. 110.
Skift ut pæren A fig. 111 ved å løsne
den fra sidekontaktene.
Sett inn den nye pæren, og pass på
at den er riktig fastklemt mellom
kontaktene. Sett deretter det
gjennomsiktige dekselet A fig. 111 på
plass igjen.
FORSIKTIG
133)Endringer eller reparasjoner på det
elektriske anlegget utført på gal måte uten
å ta hensyn til anleggets tekniske
egenskaper kan føre til funksjonsfeil og fare
for brann.
134)Halogenpærer inneholder gass under
trykk. I tilfelle brudd er det mulig at
glassbiter flyver ut.
135)Før du fortsetter med utskifting av
pæren, vent til eksoskanalene er avkjølt.
FARE FOR FORBRENNINGER!108F1D0087
109F1D0088
110F1D0089
111F1D0090
113

FORSIKTIG
50)Halogenpærer må håndteres ved å
bare berøre den metalliske delen. Dersom
den transparente pæren berøres med
fingrene, reduseres intensiteten i det
utsendte lyset og lyspærens varighet kan
minke. Ved utilsiktet kontakt, gni lampen
med en klut fuktet med alkohol og la den
tørke.
51)Vi anbefaler, hvis det er mulig, å la
Fiats servicenett utføre utskiftingen av
lyspærene. Riktig bruk og orientering av de
eksterne lysene er viktig for sikker kjøring
og for å unngå å pådra seg sanksjoner
som er fastsatt ved lov.

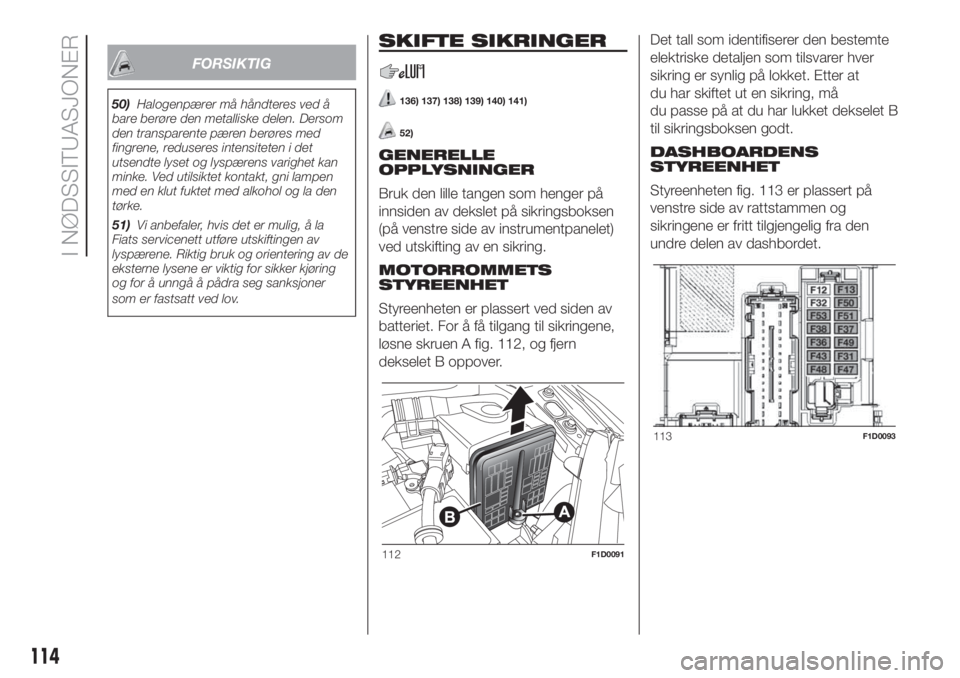

SKIFTE SIKRINGER
136) 137) 138) 139) 140) 141)
52)
GENERELLE
OPPLYSNINGER
Bruk den lille tangen som henger på
innsiden av dekslet på sikringsboksen
(på venstre side av instrumentpanelet)
ved utskifting av en sikring.
MOTORROMMETS
STYREENHET
Styreenheten er plassert ved siden av
batteriet. For å få tilgang til sikringene,
løsne skruen A fig. 112, og fjern
dekselet B oppover.Det tall som identifiserer den bestemte
elektriske detaljen som tilsvarer hver
sikring er synlig på lokket. Etter at
du har skiftet ut en sikring, må
du passe på at du har lukket dekselet B
til sikringsboksen godt.
DASHBOARDENS
STYREENHET
Styreenheten fig. 113 er plassert på
venstre side av rattstammen og
sikringene er fritt tilgjengelig fra den
undre delen av dashbordet.
112F1D0091
113F1D0093
114
I NØDSSITUASJONER

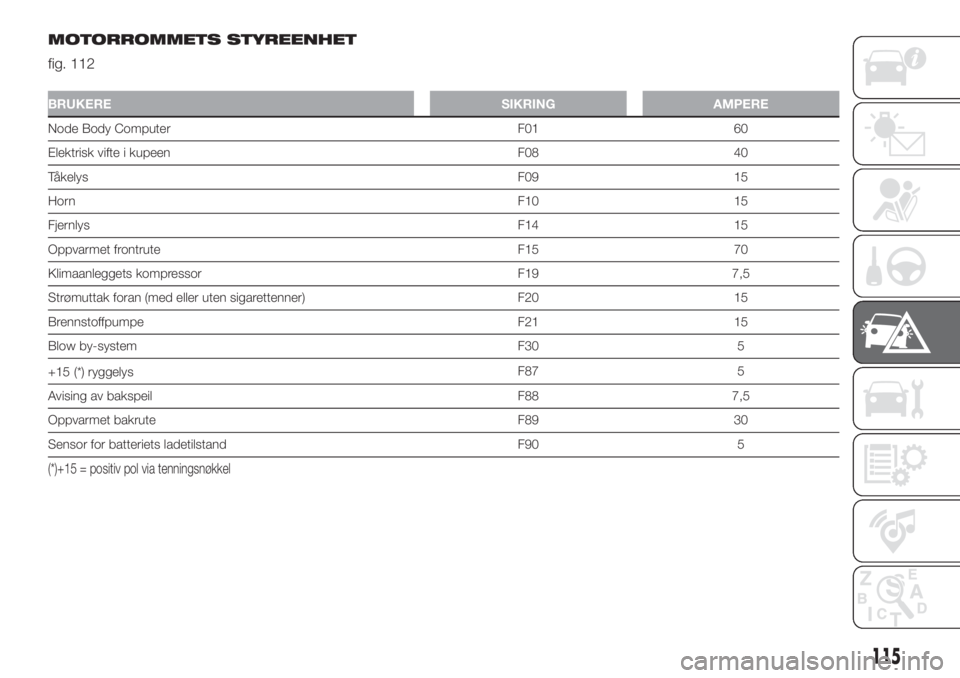

MOTORROMMETS STYREENHET
fig. 112
BRUKERE SIKRING AMPERE
Node Body Computer F01 60
Elektrisk vifte i kupeen F08 40
TåkelysF09 15
HornF10 15
FjernlysF14 15
Oppvarmet frontrute F15 70
Klimaanleggets kompressor F19 7,5
Strømuttak foran (med eller uten sigarettenner) F20 15
Brennstoffpumpe F21 15
Blow by-system F30 5
+15
(*) ryggelysF87 5
Avising av bakspeil F88 7,5
Oppvarmet bakrute F89 30
Sensor for batteriets ladetilstand F90 5
(*)+15 = positiv pol via tenningsnøkkel
115

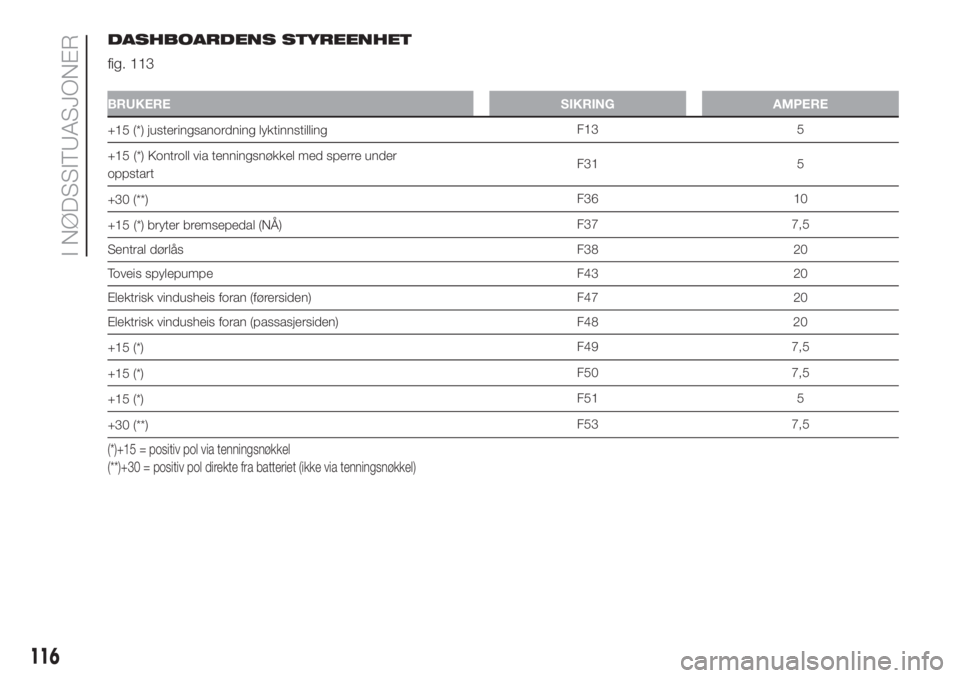

DASHBOARDENS STYREENHET
fig. 113
BRUKERE SIKRING AMPERE
+15(*) justeringsanordning lyktinnstillingF13 5
+15
(*) Kontroll via tenningsnøkkel med sperre under
oppstartF31 5
+30
(**)F36 10
+15
(*) bryter bremsepedal (NÅ)F37 7,5
Sentral dørlås F38 20
Toveis spylepumpe F43 20
Elektrisk vindusheis foran (førersiden) F47 20
Elektrisk vindusheis foran (passasjersiden) F48 20
+15
(*)F49 7,5
+15
(*)F50 7,5
+15
(*)F51 5
+30
(**)F53 7,5
(*)+15 = positiv pol via tenningsnøkkel
(**)+30 = positiv pol direkte fra batteriet (ikke via tenningsnøkkel)
116
I NØDSSITUASJONER

FORSIKTIG
136)Hvis sikringen går igjen, henvend deg
til Fiats servicenett.
137)Du skal aldri erstatte en sikring med
metalltråder eller annet utvinningsmateriale.
138)Du skal aldri erstatte en sikring med
en annen med en som har et høyere
ampereverdi; BRANNFARE.
139)Hvis en alminnelig sikring inngriper
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE),
henvend deg til Fiats servicenett.
140)Før du skifter ut en sikring, må du
huske å ta ut nøkkelen fra tenningslåset og
slå av/deaktivere alle forbrukere.
141)Hvis en generell sikring for
sikkerhetssystemene
(kollisjonsputesystemet, bremsesystemet),
motorsystemene (motorsystemet,
girkassen) eller kjørsystemet griper inn, ta
kontakt med Fiats servicenett.
FORSIKTIG
52)Hvis du trenger å vaske motorrommet,
vær forsiktig slik at du ikke retter
vannstrålen direkte mot sikringsboksens
styreenhet og mot vindusspylernes
motorer.

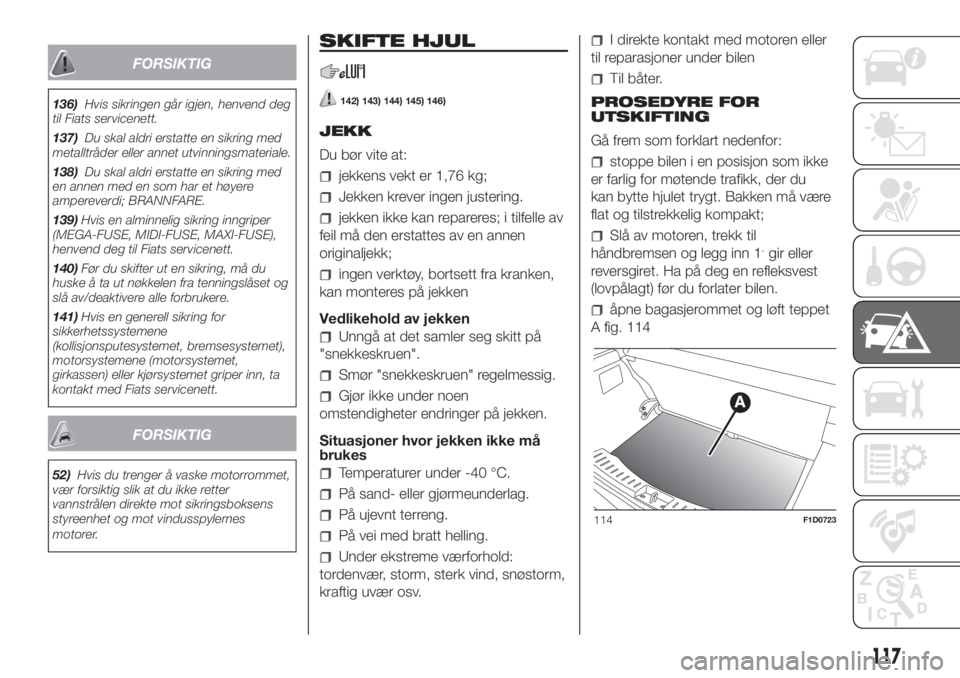

SKIFTE HJUL
142) 143) 144) 145) 146)
JEKK
Du bør vite at:
jekkens vekt er 1,76 kg;
Jekken krever ingen justering.
jekken ikke kan repareres; i tilfelle av
feil må den erstattes av en annen
originaljekk;
ingen verktøy, bortsett fra kranken,
kan monteres på jekken
Vedlikehold av jekken
Unngå at det samler seg skitt på
"snekkeskruen".
Smør "snekkeskruen" regelmessig.
Gjør ikke under noen
omstendigheter endringer på jekken.
Situasjoner hvor jekken ikke må
brukes
Temperaturer under -40 °C.
På sand- eller gjørmeunderlag.
På ujevnt terreng.
På vei med bratt helling.
Under ekstreme værforhold:
tordenvær, storm, sterk vind, snøstorm,
kraftig uvær osv.
I direkte kontakt med motoren eller
til reparasjoner under bilen
Til båter.
PROSEDYRE FOR
UTSKIFTING
Gå frem som forklart nedenfor:
stoppe bilen i en posisjon som ikke
er farlig for møtende trafikk, der du
kan bytte hjulet trygt. Bakken må være
flat og tilstrekkelig kompakt;
Slå av motoren, trekk til
håndbremsen og legg inn 1.gir eller
reversgiret. Ha på deg en refleksvest
(lovpålagt) før du forlater bilen.
åpne bagasjerommet og løft teppet
A fig. 114
114F1D0723
117

Bruk nøkkelen A fig. 115 som er
plassert i verktøyholderen og skru løs
sperreenheten, ta verktøyholderen B og
legg den ved hjulet som skal skiftes
ut. Ta ut reservehjulet C. For Panda
VAN- og Panda 4x4-versjoner kan
jekken og verktøyet finnes under
passasjersetet foran.
Bruk nøkkelen A fig. 116 for å løsne
alle hjulboltene en omdreining.
Plasser jekken under bilen, inntil
hjulet som skal byttes.
Sett på enhet A fig. 117, slik at man
jekker opp jekken, helt til øvre del B
fig. 118 sitter riktig plassert på
siderammen C på kjøretøyet (i samsvar
med symbolet
på siderammen).
Advar eventuelle personer i
nærheten at bilen er i ferd med å bli
løftet; de bør derfor bevege seg bort fra
dens umiddelbare nærhet og enda
mer. Advar personene om å ikke røre
bilen til den er helt nede på bakken
igjen.
Sett inn sveiven D fig. 117 på
enheten A, drei på sveiven og jekk opp
bilen til hjulet er hevet noen centimeter
over bakken.
Ta av hjulkapselen ved å løsne de tre
festeboltene. Skru deretter ut den
fjerde bolten og dra ut hjulet (kun for
versjoner med fastboltet hjulkapsel).
Kontroller at de flatene på
reservehjulet som kommer i kontakt
med navet, er rene og fri for skitt. Dette
kan eventuelt føre til at boltene løsner
på et senere tidspunkt.
sett på reservehjulet ved å skru den
første bolten to runder inn i sporet
nærmest ventilen
Bruk nøkkelen A fig. 116 og skru alle
festeboltene helt inn.
Drei på jekksveiven D fig. 117 slik at
kjøretøyet senker seg. Ta deretter
jekken av.
53)
AB
C
115F1D0073
116F1D0074
117F1D0075
118F1D0076
118
I NØDSSITUASJONER
