Page 17 of 264

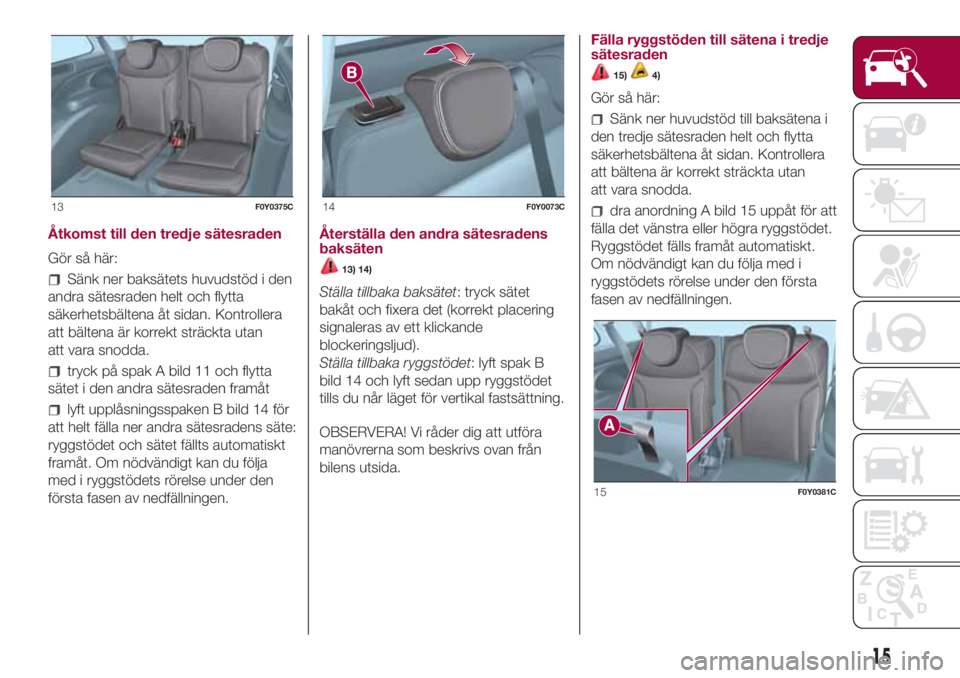

Åtkomst till den tredje sätesraden
Gör så här:
Sänk ner baksätets huvudstöd i den
andra sätesraden helt och flytta
säkerhetsbältena åt sidan. Kontrollera
att bältena är korrekt sträckta utan
att vara snodda.
tryck på spak A bild 11 och flytta
sätet i den andra sätesraden framåt
lyft upplåsningsspaken B bild 14 för
att helt fälla ner andra sätesradens säte:
ryggstödet och sätet fällts automatiskt
framåt. Om nödvändigt kan du följa
med i ryggstödets rörelse under den
första fasen av nedfällningen.Återställa den andra sätesradens
baksäten
13) 14)
Ställa tillbaka baksätet: tryck sätet
bakåt och fixera det (korrekt placering
signaleras av ett klickande
blockeringsljud).
Ställa tillbaka ryggstödet: lyft spak B
bild 14 och lyft sedan upp ryggstödet
tills du når läget för vertikal fastsättning.
OBSERVERA! Vi råder dig att utföra
manövrerna som beskrivs ovan från
bilens utsida.Fälla ryggstöden till sätena i tredje
sätesraden
15)4)
Gör så här:
Sänk ner huvudstöd till baksätena i
den tredje sätesraden helt och flytta
säkerhetsbältena åt sidan. Kontrollera
att bältena är korrekt sträckta utan
att vara snodda.
dra anordning A bild 15 uppåt för att
fälla det vänstra eller högra ryggstödet.
Ryggstödet fälls framåt automatiskt.
Om nödvändigt kan du följa med i
ryggstödets rörelse under den första
fasen av nedfällningen.13F0Y0375C14F0Y0073C
15F0Y0381C
15
Page 18 of 264

VARNING
7)Alla inställningar får endast utföras med
stillastående bil.
8)Släpp justerspaken och kontrollera att
sätet har spärrats på skenorna genom
att försöka skjuta det framåt och bakåt. Om
sätet inte har spärrats kan det plötsligt
flytta på sig under körningen och göra att
du förlorar kontrollen över bilen.
9)Flytta inte panelen som hör till
passagerarsätet fram om det sitter ett barn
på sätet eller om barnet sitter på sätet i
en särskild bilbarnstol.
10)Kör inte med öppet stödplan. Försäkra
dig alltid om att det är ordentligt stängt.
11)Innan du kör iväg, ska du försäkra dig
om att sätena är vända i färdriktningen och
är helt fastlåsta vid de egna
förankringsanordningarna. Endast i detta
läge fungerar säkerhetsbältena på ett
korrekt sätt.
12)Under manövern för att flytta den andra
sätesradens säten, ska du sätta dig
ordentligt på tredje sätesradens säte och
se till att fötterna inte hamnar förbi den
röda randen på fordonsgolvet.
13)Om det sitter passagerare på tredje
sätesraden, måste andra sätesradens
baksäte vara korrekt förankrat vid
fordonsgolvet och ryggstödet måste stå i
vertikalläge.14)Se till att ryggstödet har satts fast
ordentligt på båda sidorna för att undvika
att ryggstödet åker framåt och skadar
eventuella passagerare vid en häftig
inbromsning. Korrekt fastsättning
signaleras av ett metalljud.
15)Flytta inte sätet om det sitter ett barn
på det.
VARNING
2)Tygklädslarna är kraftiga för att tåla
långvarigt slitage vid normal användning av
fordonet. Undvik hur som helst kraftiga
och/eller långa nötningar med accessoarer
såsom metallspännen, kardborrband och
liknande eftersom de om de trycks in
hårt och punktvis på tygklädslarna, kan
orsaka att trådar går av och fodret förstörs.
3)Innan du helt fäller ner panelen som
hör till passagerarsätet fram, ska du ta bort
eventuella föremål som lagts på panelen.
4)Innan du helt fäller ner sätets ryggstöd,
ska du ta bort eventuella föremål som finns
på sätet.
NACKSTÖD
REGLERINGAR
16)
Reglering uppåt: lyft huvudstödet tills
det klickar på plats.
Reglering nedåt: tryck på knappen A
bild 16 (främre huvudstöd) och A bild
17 (bakre huvudstöd) och sänk
huvudstödet.
16F0Y0060C
17F0Y0061C
16
LÄR KÄNNA DIN BIL
Page 19 of 264

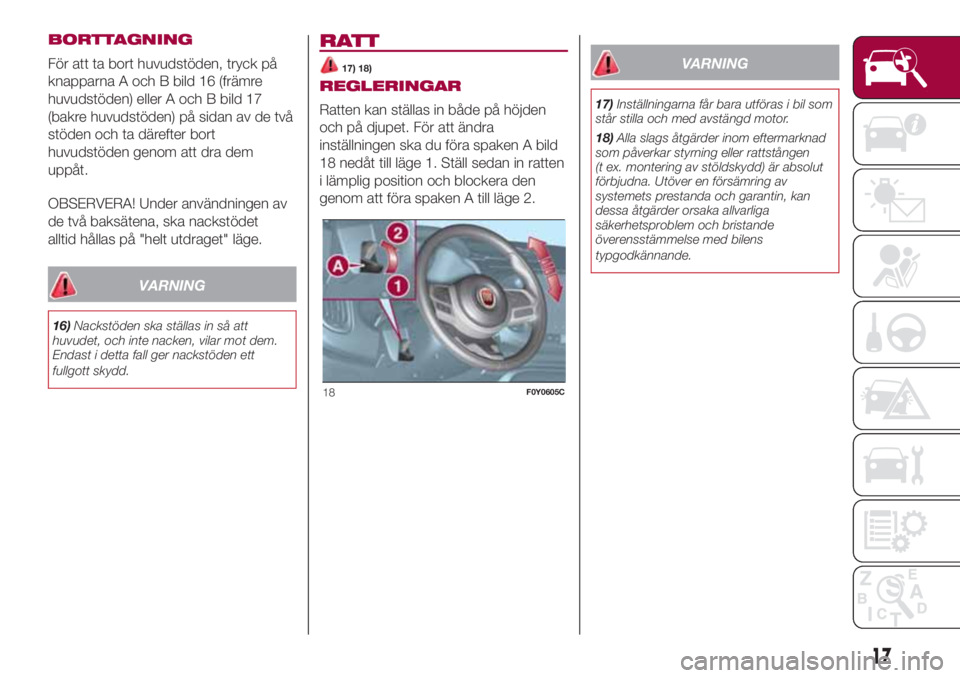

BORTTAGNING
För att ta bort huvudstöden, tryck på
knapparna A och B bild 16 (främre
huvudstöden) eller A och B bild 17
(bakre huvudstöden) på sidan av de två
stöden och ta därefter bort
huvudstöden genom att dra dem
uppåt.
OBSERVERA! Under användningen av
de två baksätena, ska nackstödet
alltid hållas på "helt utdraget" läge.
VARNING
16)Nackstöden ska ställas in så att
huvudet, och inte nacken, vilar mot dem.
Endast i detta fall ger nackstöden ett
fullgott skydd.
RATT
17) 18)
REGLERINGAR
Ratten kan ställas in både på höjden
och på djupet. För att ändra
inställningen ska du föra spaken A bild
18 nedåt till läge 1. Ställ sedan in ratten
i lämplig position och blockera den
genom att föra spaken A till läge 2.
VARNING
17)Inställningarna får bara utföras i bil som
står stilla och med avstängd motor.
18)Alla slags åtgärder inom eftermarknad
som påverkar styrning eller rattstången
(t ex. montering av stöldskydd) är absolut
förbjudna. Utöver en försämring av
systemets prestanda och garantin, kan
dessa åtgärder orsaka allvarliga
säkerhetsproblem och bristande
överensstämmelse med bilens
typgodkännande.
18F0Y0605C
17
Page 20 of 264

BACKSPEGLAR
INVÄNDIG SPEGEL
Backspegeln är försedd med en
skyddsanordning som viker undan
spegeln om den skulle stöta emot en
passagerare. Manövrera spaken A bild
19 för att ställa in backspegeln på ett av
sina två lägen: normal eller halvljus.
ELEKTROKROMATISK
INNERBACKSPEGEL
(För berörda versioner och marknader)
Den elektrokromatiska spegeln bild
20 är försedd med en ON/OFF-knapp
för att aktivera/inaktivera den
elektrokromatiska funktionen. När man
lägger i backväxeln, anpassar sig
backspegelns färgnyans alltid till
dagsljuset.YTTERBACKSPEGLAR
Manuell reglering
Tryck på spaken A bild 21 inuti bilen för
att justera spegeln.
Manuell infällning
Om det är nödvändigt att fälla
backspeglarna genom att flytta dem
från position "helt öppen" till position
"helt stängd".Elinställning
(För berörda versioner och marknader)
Speglarna kan justeras endast när
tändningsnyckeln står i läget MAR.
För att ställa in den gör man så här:
välj den önskade backspegeln
(höger eller vänster) med brytaren A bild
22
Genom att flytta brytaren A till läget
B, och med hjälp av denna, kan den
vänstra ytterbackspegeln ställas in.
Genom att flytta brytaren A till läget
D, och med hjälp av denna, kan den
högra ytterbackspegeln ställas in.
När regleringen avslutats, ställ tillbaka
brytaren A på det mellanliggande
spärrläget C.
19F0Y0223C
20F0Y0225C
21F0Y0275C
22F0Y0606C
18
LÄR KÄNNA DIN BIL
Page 21 of 264

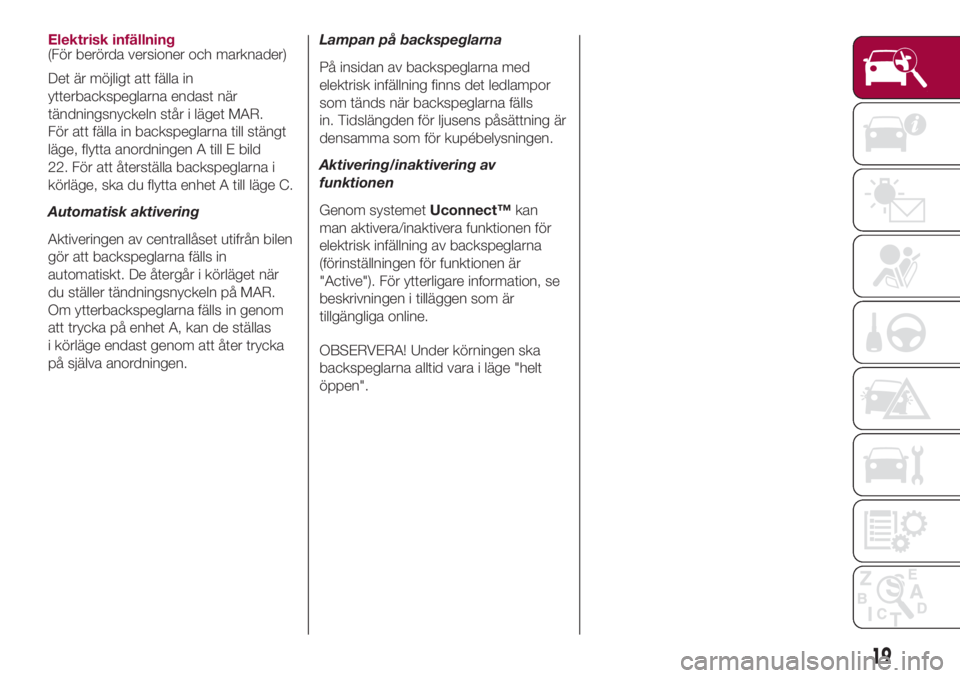

Elektrisk infällning
(För berörda versioner och marknader)
Det är möjligt att fälla in
ytterbackspeglarna endast när
tändningsnyckeln står i läget MAR.
För att fälla in backspeglarna till stängt
läge, flytta anordningen A till E bild
22. För att återställa backspeglarna i
körläge, ska du flytta enhet A till läge C.
Automatisk aktivering
Aktiveringen av centrallåset utifrån bilen
gör att backspeglarna fälls in
automatiskt. De återgår i körläget när
du ställer tändningsnyckeln på MAR.
Om ytterbackspeglarna fälls in genom
att trycka på enhet A, kan de ställas
i körläge endast genom att åter trycka
på själva anordningen.Lampan på backspeglarna
På insidan av backspeglarna med
elektrisk infällning finns det ledlampor
som tänds när backspeglarna fälls
in. Tidslängden för ljusens påsättning är
densamma som för kupébelysningen.
Aktivering/inaktivering av
funktionen
Genom systemetUconnect™kan
man aktivera/inaktivera funktionen för
elektrisk infällning av backspeglarna
(förinställningen för funktionen är
"Active"). För ytterligare information, se
beskrivningen i tilläggen som är
tillgängliga online.
OBSERVERA! Under körningen ska
backspeglarna alltid vara i läge "helt
öppen".
19
Page 22 of 264
KLIMATANLÄGGNING
.
MANUELL KLIMATANLÄGGNING
Reglage
A - Ratt för att reglera lufttemperaturen (blått område = kall luft, rött område = varm luft).
B - Knapp för aktivering/inaktivering av återcirkulationen av luften.
C - inställningsratt för fläktens aktivering/reglering: 0 = avstängd fläkt / 1-2-3-4 = ventilationshastighet
D: Knapp för att sätta på/stänga av klimatanläggningens kompressor.
E - Knapp för att sätta på/stänga av den eluppvärmda bakrutan;
F - Manöverratt för luftdistribution.
Luftutsläpp från ventilerna i mitten, på sidan och från mittspridaren
Luftutsläpp från ventilerna i mitten, på sidorna, från mittspridaren och från spridarna vid fotområdet fram och bak
Luftutsläpp från spridarna vid fotområdet fram och bak
Luftutsläpp från spridarna vid fotområdet fram och bak samt vid vindrutan och sidorutorna
Luftutsläpp till vindrutan och sidorutorna
23F0Y0041C
20
LÄR KÄNNA DIN BIL
Page 23 of 264

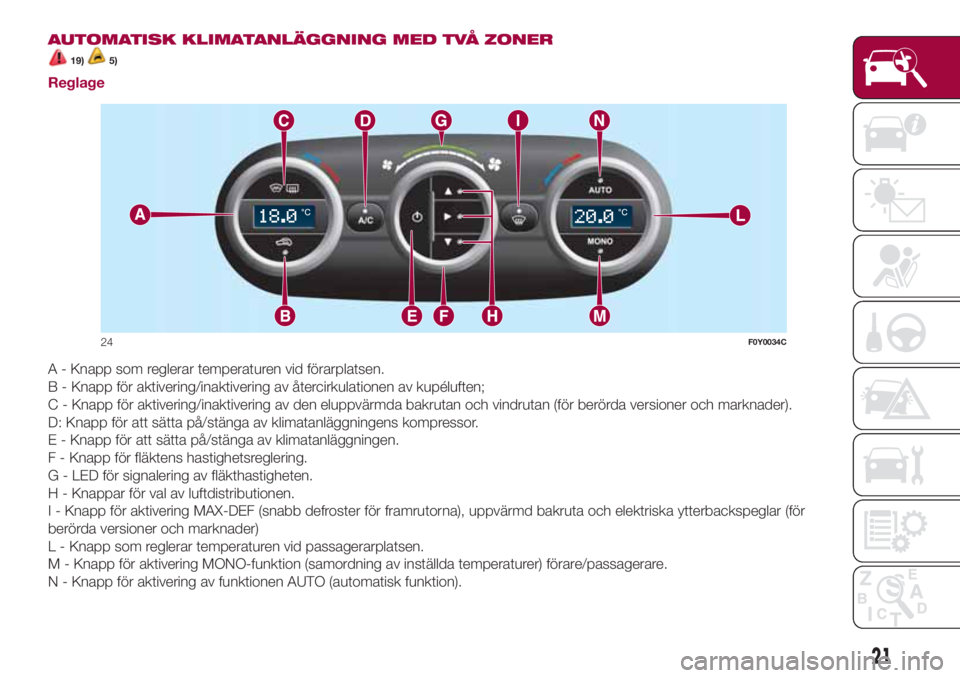

AUTOMATISK KLIMATANLÄGGNING MED TVÅ ZONER
19)5)
Reglage
A - Knapp som reglerar temperaturen vid förarplatsen.
B - Knapp för aktivering/inaktivering av återcirkulationen av kupéluften;
C - Knapp för aktivering/inaktivering av den eluppvärmda bakrutan och vindrutan (för berörda versioner och marknader).
D: Knapp för att sätta på/stänga av klimatanläggningens kompressor.
E - Knapp för att sätta på/stänga av klimatanläggningen.
F - Knapp för fläktens hastighetsreglering.
G - LED för signalering av fläkthastigheten.
H - Knappar för val av luftdistributionen.
I - Knapp för aktivering MAX-DEF (snabb defroster för framrutorna), uppvärmd bakruta och elektriska ytterbackspeglar (för
berörda versioner och marknader)
L - Knapp som reglerar temperaturen vid passagerarplatsen.
M - Knapp för aktivering MONO-funktion (samordning av inställda temperaturer) förare/passagerare.
N - Knapp för aktivering av funktionen AUTO (automatisk funktion).
24F0Y0034C
21
Page 24 of 264

HANTERING AV
START&STOP-SYSTEMET
Den automatiska klimatanläggningen
med två zoner hanterar funktionen
Start&Stop-funktionen (motorn är
avstängd och bilen står stilla) för att
garantera en lämplig och behaglig
temperatur inuti kupén.
OBSERVERA! Vid extrema
väderförhållanden bör man begränsa
användningen av Start&Stop-systemet
för att undvika att kompressorn hela
tiden sätts på och stängs av, vilket kan
leda till att rutorna snabbt immar igen
och att fukt ansamlas vilket leder till en
obehaglig lukt i passagerarutrymmet.
OBSERVERA! Med aktiverat
Start&Stop-system (motorn avstängd
och bilen står stilla), inaktiveras alltid
den automatiska hanteringen av
återcirkulationen genom att bibehålla
luftintag utifrån för att minska
möjligheten till bildning av imma på
rutorna (då kompressorn är avstängd).
VARNING
19)Vi rekommenderar dig inte att använda
invändig luftcirkulation med en låg
utomhustemperatur, eftersom rutorna lätt
immar igen annars.
VARNING
5)Klimatanläggningen detekterar
passagerarutrymmets temperatur genom
en temperatursensor som sitter i
innerbackspegeln och skyddas av en
specifik kåpa. Genom att blockera
detekteringsområdet för sensorn med ett
föremål, kan klimatanläggningen inte
fungera optimalt.
KLIMATANLÄGGNING
Anläggningen använder kylvätska
förenlig med bestämmelserna i länder
som saluför bilen R134a eller R1234yf.
Under laddningen ska du endast
använda den gas som anges på den
särskilda skylten i motorrummet bild 25.
Användning av andra kylmedel
underminerar systemets effektivitet och
integritet. Även smörjmedlet som
används till kompressorn är nära
sammanbundet med typ av kylgas -
vänd dig till Fiats servicenätverk.
25F0Y0999C
22
