Page 137 of 264

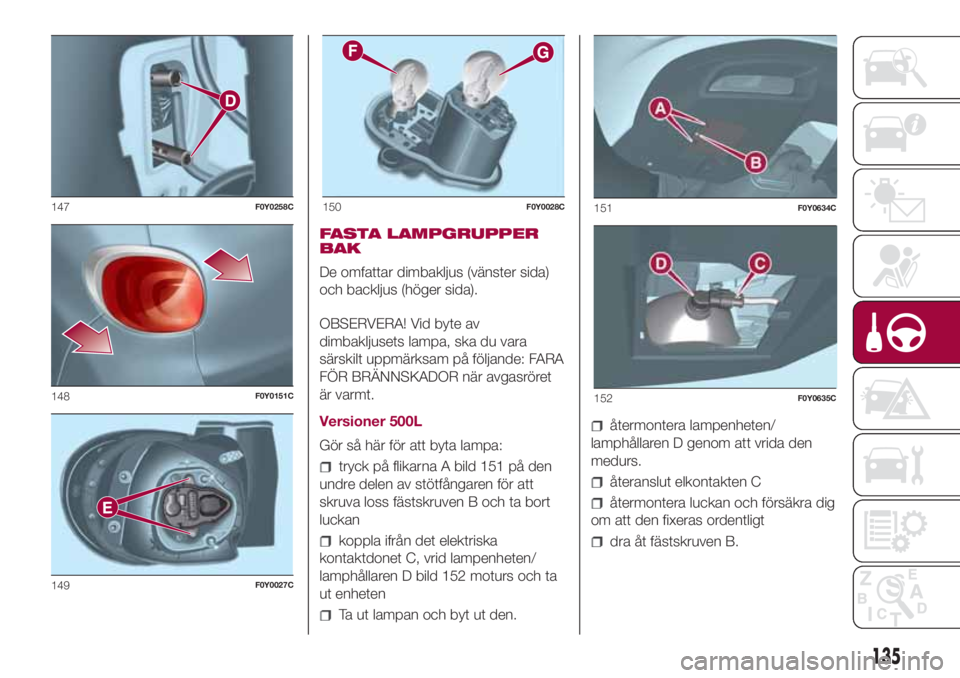

FASTA LAMPGRUPPER
BAK
De omfattar dimbakljus (vänster sida)
och backljus (höger sida).
OBSERVERA! Vid byte av
dimbakljusets lampa, ska du vara
särskilt uppmärksam på följande: FARA
FÖR BRÄNNSKADOR när avgasröret
är varmt.
Versioner 500L
Gör så här för att byta lampa:
tryck på flikarna A bild 151 på den
undre delen av stötfångaren för att
skruva loss fästskruven B och ta bort
luckan
koppla ifrån det elektriska
kontaktdonet C, vrid lampenheten/
lamphållaren D bild 152 moturs och ta
ut enheten
Ta ut lampan och byt ut den.
återmontera lampenheten/
lamphållaren D genom att vrida den
medurs.
återanslut elkontakten C
återmontera luckan och försäkra dig
om att den fixeras ordentligt
dra åt fästskruven B.
147F0Y0258C
148F0Y0151C
149F0Y0027C
150F0Y0028C151F0Y0634C
152F0Y0635C
135
Page 138 of 264

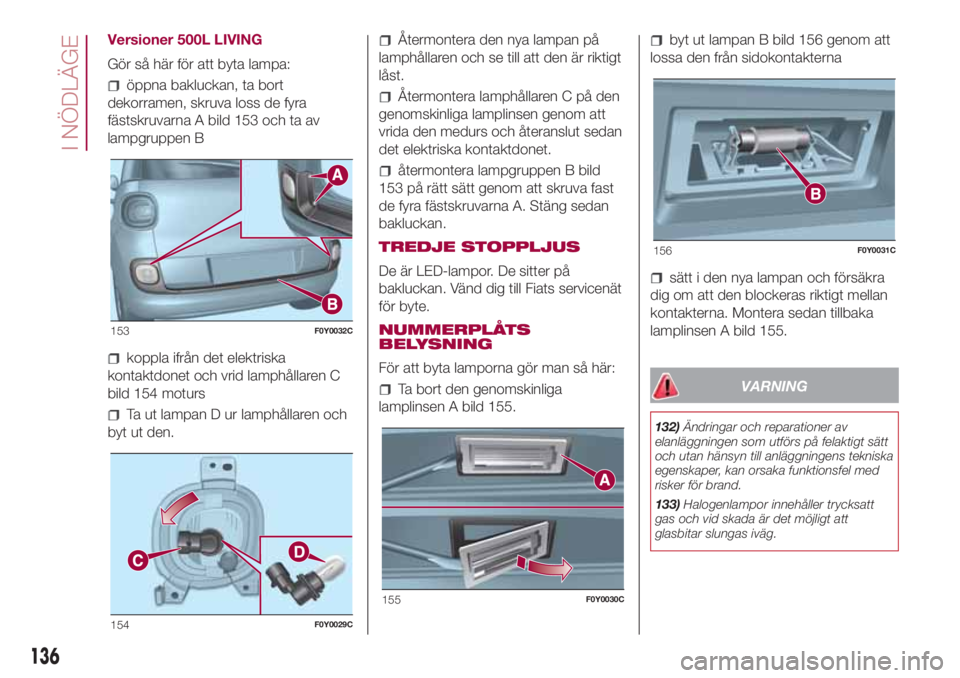

Versioner 500L LIVING
Gör så här för att byta lampa:
öppna bakluckan, ta bort
dekorramen, skruva loss de fyra
fästskruvarna A bild 153 och ta av
lampgruppen B
koppla ifrån det elektriska
kontaktdonet och vrid lamphållaren C
bild 154 moturs
Ta ut lampan D ur lamphållaren och
byt ut den.
Återmontera den nya lampan på
lamphållaren och se till att den är riktigt
låst.
Återmontera lamphållaren C på den
genomskinliga lamplinsen genom att
vrida den medurs och återanslut sedan
det elektriska kontaktdonet.
återmontera lampgruppen B bild
153 på rätt sätt genom att skruva fast
de fyra fästskruvarna A. Stäng sedan
bakluckan.
TREDJE STOPPLJUS
De är LED-lampor. De sitter på
bakluckan. Vänd dig till Fiats servicenät
för byte.
NUMMERPLÅTS
BELYSNING
För att byta lamporna gör man så här:
Ta bort den genomskinliga
lamplinsen A bild 155.
byt ut lampan B bild 156 genom att
lossa den från sidokontakterna
sätt i den nya lampan och försäkra
dig om att den blockeras riktigt mellan
kontakterna. Montera sedan tillbaka
lamplinsen A bild 155.
VARNING
132)Ändringar och reparationer av
elanläggningen som utförs på felaktigt sätt
och utan hänsyn till anläggningens tekniska
egenskaper, kan orsaka funktionsfel med
risker för brand.
133)Halogenlampor innehåller trycksatt
gas och vid skada är det möjligt att
glasbitar slungas iväg.
153F0Y0032C
154F0Y0029C
155F0Y0030C
156F0Y0031C
136
I NÖDLÄGE
Page 139 of 264

VARNING
64)Vid hantering av halogenlampor ska du
endast vidröra metalldelen. Om den
genomskinliga glödlampan kommer i
kontakt med fingrarna, kan detta påverka
ljusstyrkan och lampans hållbarhet. Vid
en oavsiktlig kontakt, gnid glödlampskolven
med en trasa som har fuktats med alkohol
och låt den torka.
65)Vi rekommenderar att du byter ut
lampan hos Fiats servicenät. En rätt
funktion och inriktning av de utvändiga
ljusen är väsentliga krav för en säker
körning och för att undvika påföljder som
förutses av lagen.

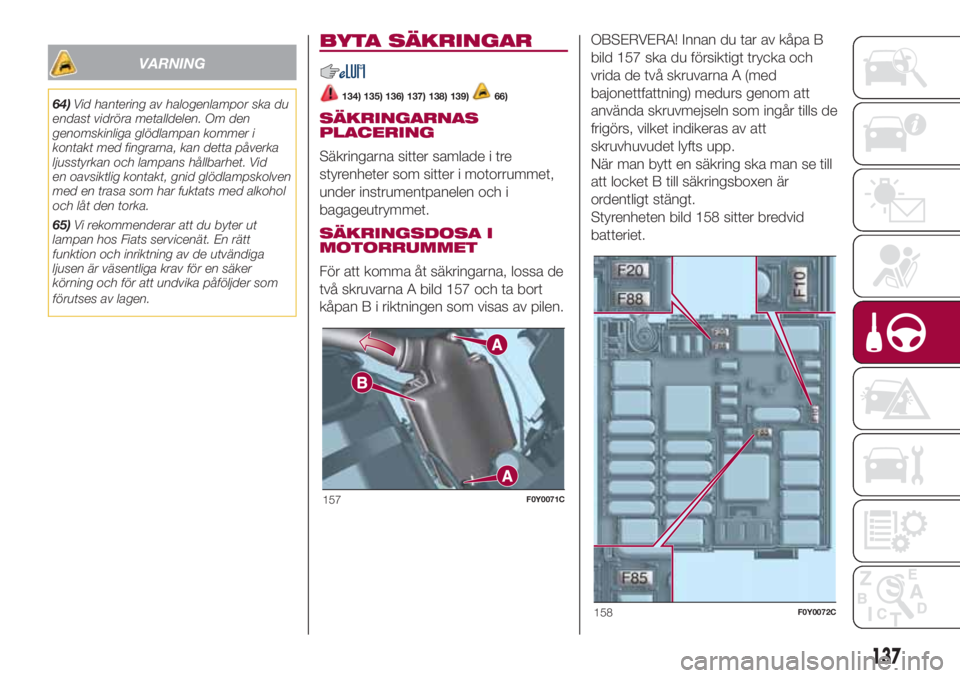

BYTA SÄKRINGAR
134) 135) 136) 137) 138) 139)66)
SÄKRINGARNAS
PLACERING
Säkringarna sitter samlade i tre
styrenheter som sitter i motorrummet,
under instrumentpanelen och i
bagageutrymmet.
SÄKRINGSDOSA I
MOTORRUMMET
För att komma åt säkringarna, lossa de
två skruvarna A bild 157 och ta bort
kåpan B i riktningen som visas av pilen.OBSERVERA! Innan du tar av kåpa B
bild 157 ska du försiktigt trycka och
vrida de två skruvarna A (med
bajonettfattning) medurs genom att
använda skruvmejseln som ingår tills de
frigörs, vilket indikeras av att
skruvhuvudet lyfts upp.
När man bytt en säkring ska man se till
att locket B till säkringsboxen är
ordentligt stängt.
Styrenheten bild 158 sitter bredvid
batteriet.
157F0Y0071C
158F0Y0072C
137
Page 140 of 264

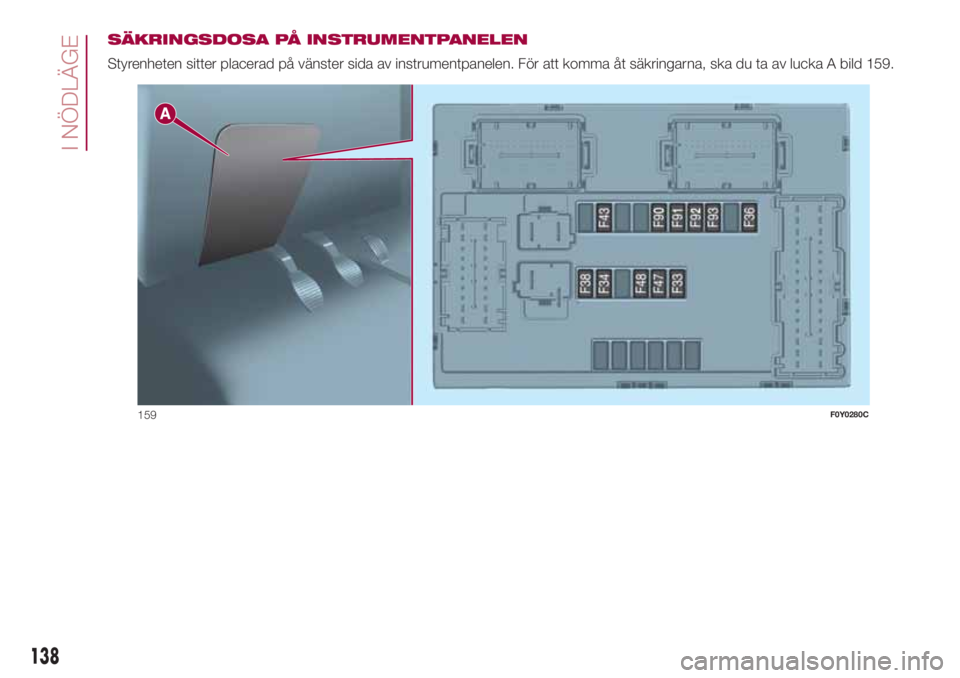

SÄKRINGSDOSA PÅ INSTRUMENTPANELEN
Styrenheten sitter placerad på vänster sida av instrumentpanelen. För att komma åt säkringarna, ska du ta av lucka A bild 159.
159F0Y0280C
138
I NÖDLÄGE
Page 141 of 264

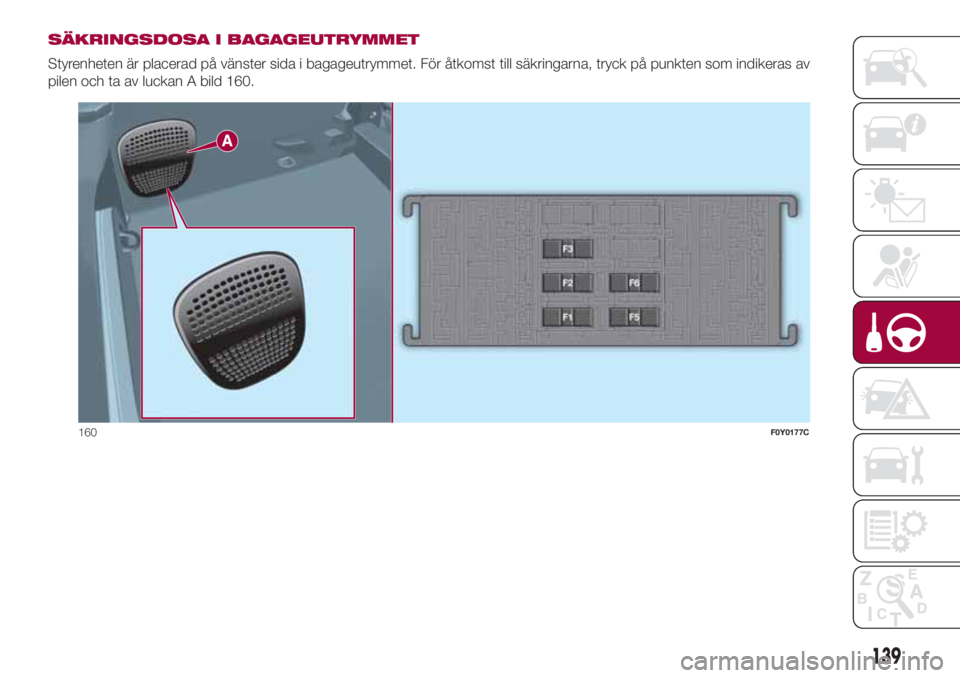

SÄKRINGSDOSA I BAGAGEUTRYMMET
Styrenheten är placerad på vänster sida i bagageutrymmet. För åtkomst till säkringarna, tryck på punkten som indikeras av
pilen och ta av luckan A bild 160.
160F0Y0177C
139
Page 142 of 264

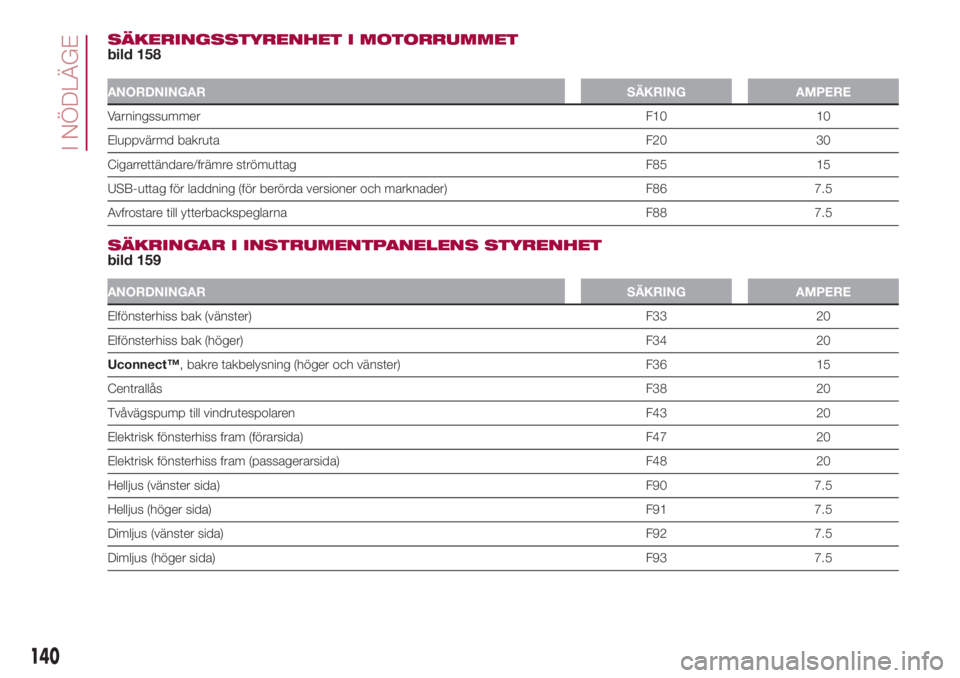

SÄKERINGSSTYRENHET I MOTORRUMMET
bild 158
ANORDNINGARSÄKRING AMPERE
VarningssummerF10 10
Eluppvärmd bakrutaF20 30
Cigarrettändare/främre strömuttag F85 15
USB-uttag för laddning (för berörda versioner och marknader) F86 7.5
Avfrostare till ytterbackspeglarna F88 7.5
SÄKRINGAR I INSTRUMENTPANELENS STYRENHET
bild 159
ANORDNINGARSÄKRING AMPERE
Elfönsterhiss bak (vänster) F33 20
Elfönsterhiss bak (höger) F34 20
Uconnect™, bakre takbelysning (höger och vänster) F36 15
CentrallåsF38 20
Tvåvägspump till vindrutespolaren F43 20
Elektrisk fönsterhiss fram (förarsida) F47 20
Elektrisk fönsterhiss fram (passagerarsida) F48 20
Helljus (vänster sida)F90 7.5
Helljus (höger sida)F91 7.5
Dimljus (vänster sida)F92 7.5
Dimljus (höger sida)F93 7.5
140
I NÖDLÄGE
Page 143 of 264

SÄKRINGSDOSA I BAGAGEUTRYMMET
bild 160
ANORDNINGARSÄKRING AMPERE
Elektriskt ryggstödsreglage i framsätet F1 15
Elektrisk uppvärmning av framsätena F2 15
HI-FI-anläggningF3 20
Det eldrivna soltakets gardin F5 20
Elektriskt soltakF6 20
VARNING
134)Om säkringen går igen, kontakta Fiats Servicenät.
135)Byt aldrig ut en trasig säkring mot metalltrådar eller andra material.
136)Byt aldrig ut säkringen mot en annan med högre strömstyrka. RISK FÖR BRAND.
137)Om en huvudsäkring (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) går, kontakta Fiats servicenät.
138)Innan en säkring byts ut, kontrollera att startnyckeln dragit ut ur tändlåset och/eller att alla installerade enheter släckts och/eller kopplas
från.
139)Om en huvudsäkring för skydd av säkerhetssystemen (airbagsystem, bromssystem), framdrivningssystemen (motorsystem, växelsystem)
eller körsystemet går, vänd dig till Fiats servicenät.
VARNING
66)Om du behöver tvätta motorrummet, ska du vara noga med att inte rikta in vattenstrålen direkt mot säkringsboxen och vindrutetorkarnas
drivmotorer.
141
Page 144 of 264

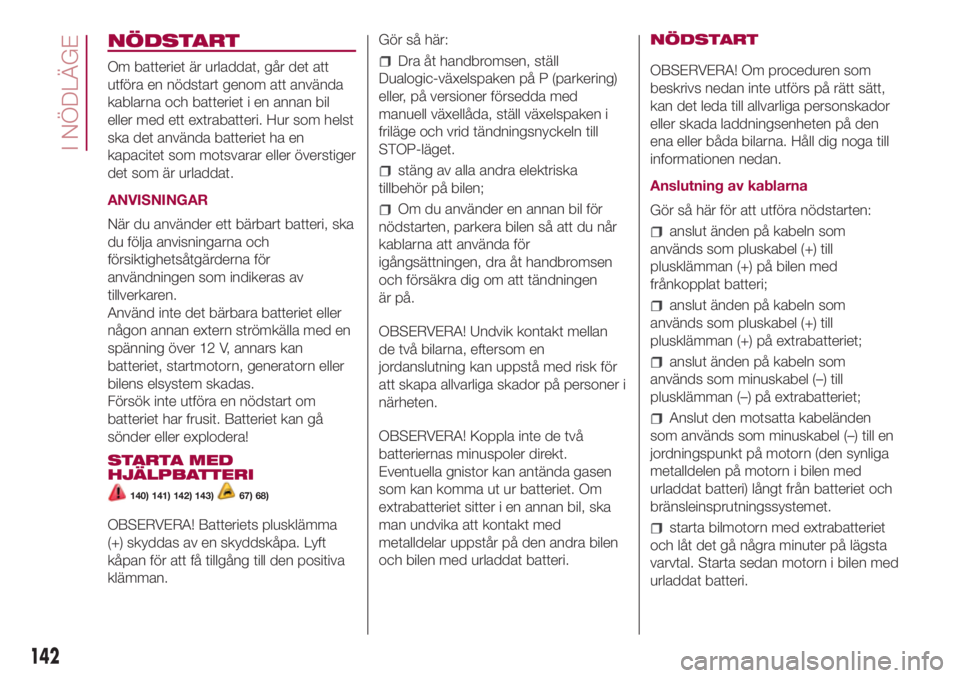

NÖDSTART
Om batteriet är urladdat, går det att
utföra en nödstart genom att använda
kablarna och batteriet i en annan bil
eller med ett extrabatteri. Hur som helst
ska det använda batteriet ha en
kapacitet som motsvarar eller överstiger
det som är urladdat.
ANVISNINGAR
När du använder ett bärbart batteri, ska
du följa anvisningarna och
försiktighetsåtgärderna för
användningen som indikeras av
tillverkaren.
Använd inte det bärbara batteriet eller
någon annan extern strömkälla med en
spänning över 12 V, annars kan
batteriet, startmotorn, generatorn eller
bilens elsystem skadas.
Försök inte utföra en nödstart om
batteriet har frusit. Batteriet kan gå
sönder eller explodera!
STARTA MED
HJÄLPBATTERI
140) 141) 142) 143)67) 68)
OBSERVERA! Batteriets plusklämma
(+) skyddas av en skyddskåpa. Lyft
kåpan för att få tillgång till den positiva
klämman.Gör så här:
Dra åt handbromsen, ställ
Dualogic-växelspaken på P (parkering)
eller, på versioner försedda med
manuell växellåda, ställ växelspaken i
friläge och vrid tändningsnyckeln till
STOP-läget.
stäng av alla andra elektriska
tillbehör på bilen;
Om du använder en annan bil för
nödstarten, parkera bilen så att du når
kablarna att använda för
igångsättningen, dra åt handbromsen
och försäkra dig om att tändningen
är på.
OBSERVERA! Undvik kontakt mellan
de två bilarna, eftersom en
jordanslutning kan uppstå med risk för
att skapa allvarliga skador på personer i
närheten.
OBSERVERA! Koppla inte de två
batteriernas minuspoler direkt.
Eventuella gnistor kan antända gasen
som kan komma ut ur batteriet. Om
extrabatteriet sitter i en annan bil, ska
man undvika att kontakt med
metalldelar uppstår på den andra bilen
och bilen med urladdat batteri.NÖDSTART
OBSERVERA! Om proceduren som
beskrivs nedan inte utförs på rätt sätt,
kan det leda till allvarliga personskador
eller skada laddningsenheten på den
ena eller båda bilarna. Håll dig noga till
informationen nedan.
Anslutning av kablarna
Gör så här för att utföra nödstarten:
anslut änden på kabeln som
används som pluskabel (+) till
plusklämman (+) på bilen med
frånkopplat batteri;
anslut änden på kabeln som
används som pluskabel (+) till
plusklämman (+) på extrabatteriet;
anslut änden på kabeln som
används som minuskabel (–) till
plusklämman (–) på extrabatteriet;
Anslut den motsatta kabeländen
som används som minuskabel (–) till en
jordningspunkt på motorn (den synliga
metalldelen på motorn i bilen med
urladdat batteri) långt från batteriet och
bränsleinsprutningssystemet.
starta bilmotorn med extrabatteriet
och låt det gå några minuter på lägsta
varvtal. Starta sedan motorn i bilen med
urladdat batteri.
142
