Page 89 of 264

SÄTENAS LÄMPLIGHET VID ANVÄNDNING AV BILBARNSTOLAR AV TYPEN ISOFIX
Tabellerna nedan anger möjlig placering av ISOFIX bilbarnstolar på säten med specifika Isofix-fästen, i enlighet med den
europeiska lagen ECE 16.
Viktgrupp Bilbarnstolens riktning Storleksklass Isofix Passagerare bak på sidorna
Grupp 0 (upp till 10 kg) Bakåtvänd EIL
Grupp 0+ (upp till 13 kg)Bakåtvänd E
IL
Bakåtvänd DIL
Bakåtvänd CIL (*)
Grupp 1 (från 9 till 18 kg)Bakåtvänd D
IL
Bakåtvänd CIL (*)
Framåtvänd BIUF
Framåtvänd B1IUF
Framåtvänd AIUF
IL : lämplig för fasthållningssystemen för barn ISOFIX i kategorin "Specifik för fordonet", "Begränsad" eller "Halvuniversal" som typgodkänts fördetta speciella
fordon.
(*) : det går att montera Isofix bilbarnstol genom att justera framsätet
IUF: lämpar sig för Isofix fasthållningssystem för barn i universalkategorin, framåtvända och typgodkända för användning i viktgruppen.
OBS! De andra viktgrupperna täcks av specifika ISOFIX-bilbarnstolar som kan användas endast om de särskilt har utprovats
för det gällande bilen (se listan över bilar som bifogas med bilbarnstolen).
87
Page 90 of 264

PASSAGERARSÄTENAS
LÄMPLIGHET FÖR
ANVÄNDNING AV
BILBARNSTOLAR i-Size
Bilens yttre baksäten har typgodkänts
för installation av sista generationens
bilbarnstolar i-Size.
Dessa bilbarnstolar som har
konstruerats och typgodkänts enligt
i-Size-förordningen (ECE R129)
garanterar bättre säkerhetsförhållanden
för att transportera barn i bilen:
Skyldighet att transportera barnet i
bakåtvänd riktning upp till 15 månaders
ålder.
Ökning av skydd som erbjuds av
bilbarnstolen vid en sidokrock.
Uppmuntran att använda ISOFIX-
systemet för att undvika
installationsdefekter för bilbarnstolen.
Större effektivitet i valet av
bilbarnstol, som inte längre sker enligt
vikt, utan enligt barnets längd.
Bättre överenstämmelse mellan
bilens säten och bilbarnstolen:
bilbarnstolarna i-Size kan anses vara
"Super ISOFIX", vilket innebär att de
kan installeras perfekt på de
typgodkända platserna i-Size, men de
kan också installeras på de
typgodkända ISOFIX-positionerna (ECE
R44).OBS! Sittplatserna i bilen som har
typgodkänts för i-Size är markerade av
symbolen som indikeras i bild 83.
83F0Y0733C
88
SÄKERHET
Page 91 of 264

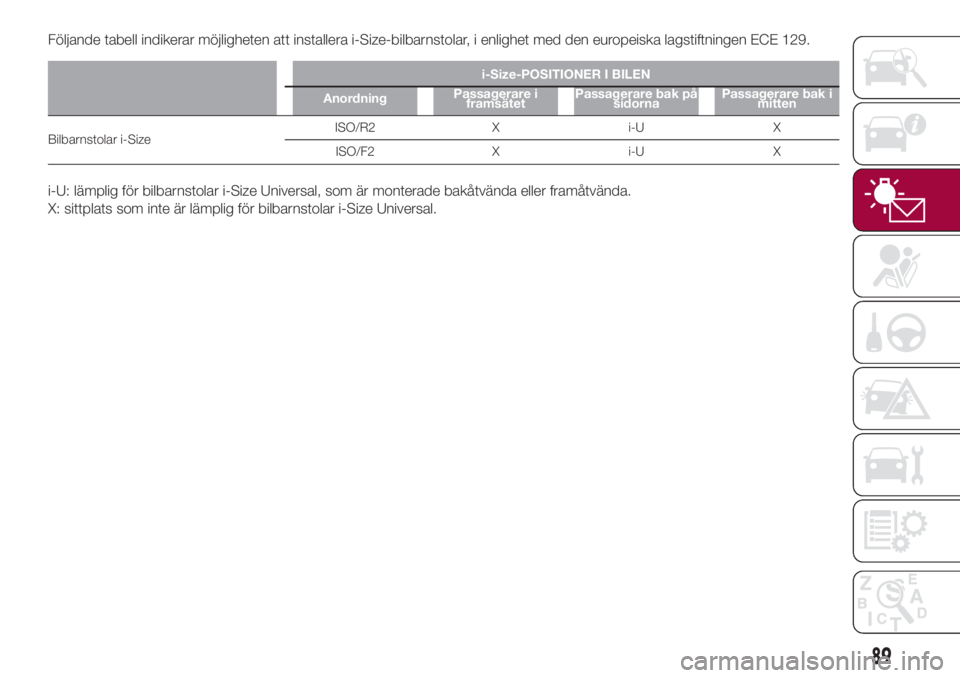

Följande tabell indikerar möjligheten att installera i-Size-bilbarnstolar, i enlighet med den europeiska lagstiftningen ECE 129.
i-Size-POSITIONER I BILEN
AnordningPassagerare i
framsätetPassagerare bak på
sidornaPassagerare bak i
mitten
Bilbarnstolar i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: lämplig för bilbarnstolar i-Size Universal, som är monterade bakåtvända eller framåtvända.
X: sittplats som inte är lämplig för bilbarnstolar i-Size Universal.
89
Page 92 of 264

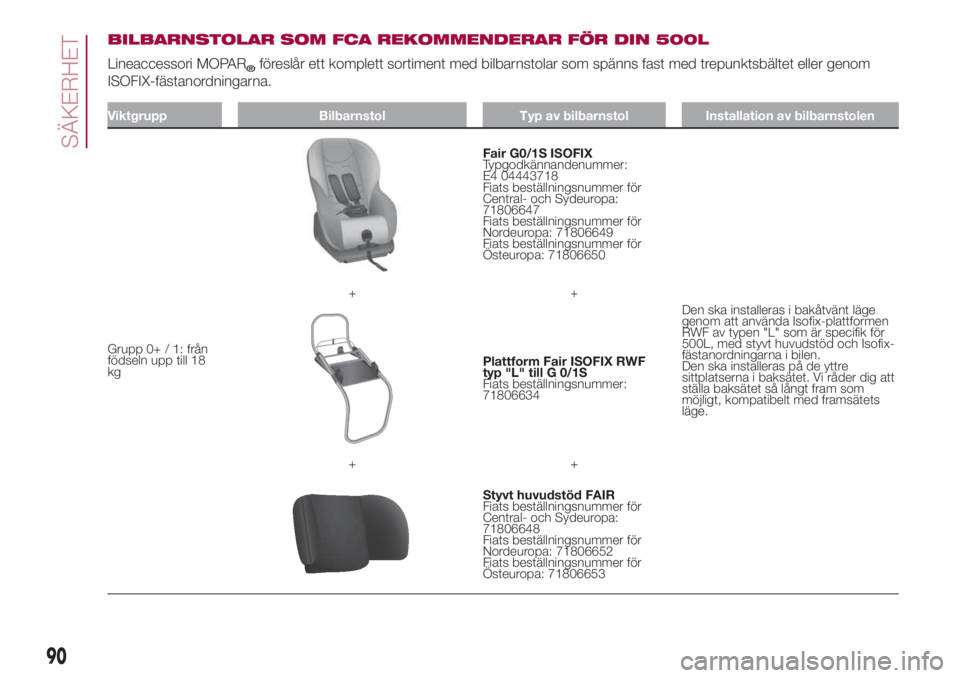

BILBARNSTOLAR SOM FCA REKOMMENDERAR FÖR DIN 500L
Lineaccessori MOPAR
®föreslår ett komplett sortiment med bilbarnstolar som spänns fast med trepunktsbältet eller genom
ISOFIX-fästanordningarna.
Viktgrupp Bilbarnstol Typ av bilbarnstol Installation av bilbarnstolen
Grupp 0+ / 1: från
födseln upp till 18
kg
Fair G0/1S ISOFIX
Typgodkännandenummer:
E4 04443718
Fiats beställningsnummer för
Central- och Sydeuropa:
71806647
Fiats beställningsnummer för
Nordeuropa: 71806649
Fiats beställningsnummer för
Östeuropa: 71806650
Den ska installeras i bakåtvänt läge
genom att använda Isofix-plattformen
RWF av typen "L" som är specifik för
500L, med styvt huvudstöd och Isofix-
fästanordningarna i bilen.
Den ska installeras på de yttre
sittplatserna i baksätet. Vi råder dig att
ställa baksätet så långt fram som
möjligt, kompatibelt med framsätets
läge. ++
Plattform Fair ISOFIX RWF
typ "L" till G 0/1S
Fiats beställningsnummer:
71806634
++
Styvt huvudstöd FAIR
Fiats beställningsnummer för
Central- och Sydeuropa:
71806648
Fiats beställningsnummer för
Nordeuropa: 71806652
Fiats beställningsnummer för
Östeuropa: 71806653
90
SÄKERHET
Page 93 of 264

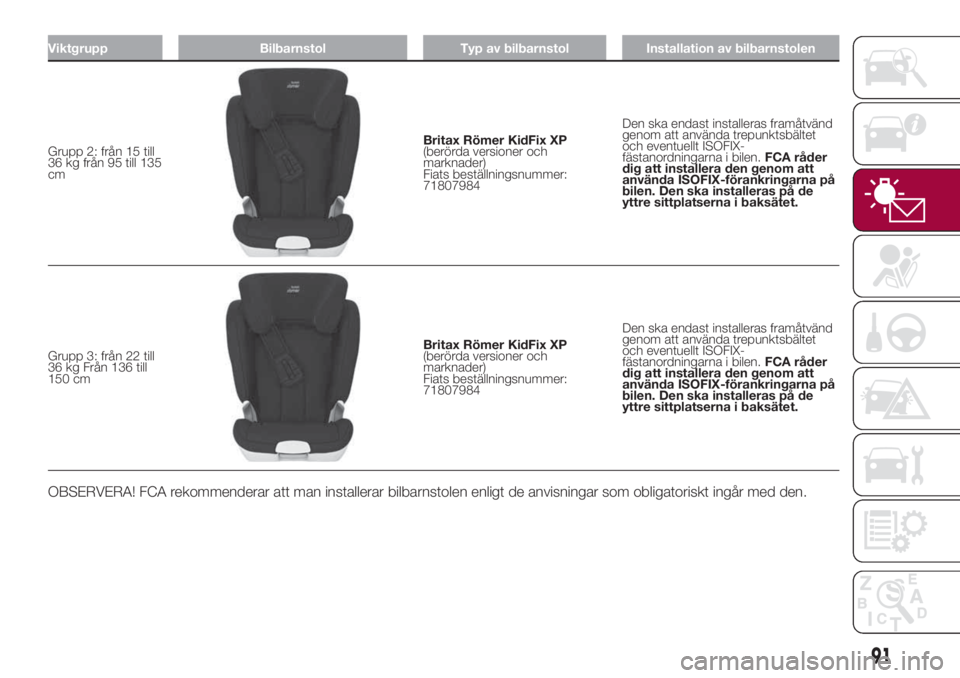

Viktgrupp Bilbarnstol Typ av bilbarnstol Installation av bilbarnstolen
Grupp 2: från 15 till
36 kg från 95 till 135
cmBritax Römer KidFix XP
(berörda versioner och
marknader)
Fiats beställningsnummer:
71807984Den ska endast installeras framåtvänd
genom att använda trepunktsbältet
och eventuellt ISOFIX-
fästanordningarna i bilen.FCA råder
dig att installera den genom att
använda ISOFIX-förankringarna på
bilen. Den ska installeras på de
yttre sittplatserna i baksätet.
Grupp 3: från 22 till
36 kg Från 136 till
150 cm
Britax Römer KidFix XP
(berörda versioner och
marknader)
Fiats beställningsnummer:
71807984Den ska endast installeras framåtvänd
genom att använda trepunktsbältet
och eventuellt ISOFIX-
fästanordningarna i bilen.FCA råder
dig att installera den genom att
använda ISOFIX-förankringarna på
bilen. Den ska installeras på de
yttre sittplatserna i baksätet.
OBSERVERA! FCA rekommenderar att man installerar bilbarnstolen enligt de anvisningar som obligatoriskt ingår med den.
91
Page 94 of 264

Huvudvarningar att respektera för
att barn ska kunna färdas säkert
Installera bilbarnstolarna i baksätet
eftersom detta anses vara den mest
skyddade platsen vid en eventuell
krock.
Låt barnet sitta i bakåtvänd
bilbarnstol så länge som möjligt, helst
tills barnet är 3-4 år gammalt.
Om du sätter en bakåtvänd
bilbarnstol i baksätet, rekommenderar
vi dig att du placerar den så långt
fram som möjligt, kompatibelt med
framsätets läge.
Vid inaktivering av den främre
airbagen på passagerarsidan,
kontrollera alltid att den inaktiverats
genom att lysdioden
tänds med fast
sken på listen på instrumentpanelen.
Följ noga anvisningarna som
medföljer bilbarnstolen. Förvara
instruktionerna tillsammans med denna
handbok och övriga dokument i bilen.
Använd inte begagnade bilbarnstolar
utan instruktionsbok.
Varje fasthållningsanordning ska
endast användas för en plats.
Transportera aldrig två barn samtidigt.
Kontrollera alltid att säkerhetsbältena
inte trycker mot barnets hals.
Kontrollera alltid att säkerhetsbältena
är ordentligt fastspända genom att dra
i dem.
Under körningen ska du se till att
barnet inte kan sätta sig i onormala
positioner eller lossa säkerhetsbältena.
Låt aldrig barnet sätta
säkerhetsbältets diagonala del under
armarna eller bakom ryggen.
Kör aldrig barn eller nyfödda i
famnen på någon. Ingen är kapabel att
hålla tillbaka dem vid en krock.
Om bilen varit inblandad i en
bilolycka, ska du låta byta ut
bilbarnstolen mot en ny. Låt också byta
ut ISOFIX-fästena eller säkerhetsbältet
som bilstolen var fastsatt med,
beroende på den typ av bilbarnstol som
har installerats.
Vid behov går det att ta bort det
bakre huvudstödet för att främja
installationen av en bilbarnstol.
Huvudstödet ska alltid finnas i bilen och
monteras om sittplatsen används av
en vuxen eller ett barn som sitter på en
bälteskudde.
VARNING
75)ALLVARLIG FARA! Om det finns en
aktiverad airbag fram på passagerarsidan,
ska du inte sätta en bakåtvänd bilbarnstol
i framsätet. När airbagen aktiveras vid
en krock kan den orsaka livshotande
skador för barnet oavsett hur allvarlig
krocken är. Det rekommenderas att alltid
transportera barnen i baksätet eftersom
detta anses vara den mest skyddade
platsen vid krock.
76)Skyldigheten att inaktivera airbagen om
man installerar en bakåtvänd bilbarnstol
anges med en lämplig symbol på etiketten
som sitter på solskyddet. Följ alltid till
anvisningarna på solskyddet på
passagerarsidan (se beskrivningen i
avsnittet "System för extraskydd (SRS) -
Airbag").
77)Om det är nödvändigt att transportera
ett barn i framsätet på passagerarsidan i en
bakåtvänd bilbarnstol, måste airbagarna
fram och på sidan (Side bag) in aktiveras
genom att använda displayens huvudmeny
(se beskrivningen i avsnittet "Display" i
kapitlet "Lär känna din bil") och kontrollera
att inaktiveringen verkligen sker genom
att lysdioden
stängs av på listen på
instrumentpanelen. Utöver detta ska
passagerarsätet skjutas bak till det mest
tillbakadragna läget för att undvika
sammanstötning mellan bilbarnstol och
instrumentpanel.
78)Flytta inte fram- eller baksätet om det
sitter ett barn på det eller om barnet sitter
på sätet i bilbarnstolen.
92
SÄKERHET
Page 95 of 264

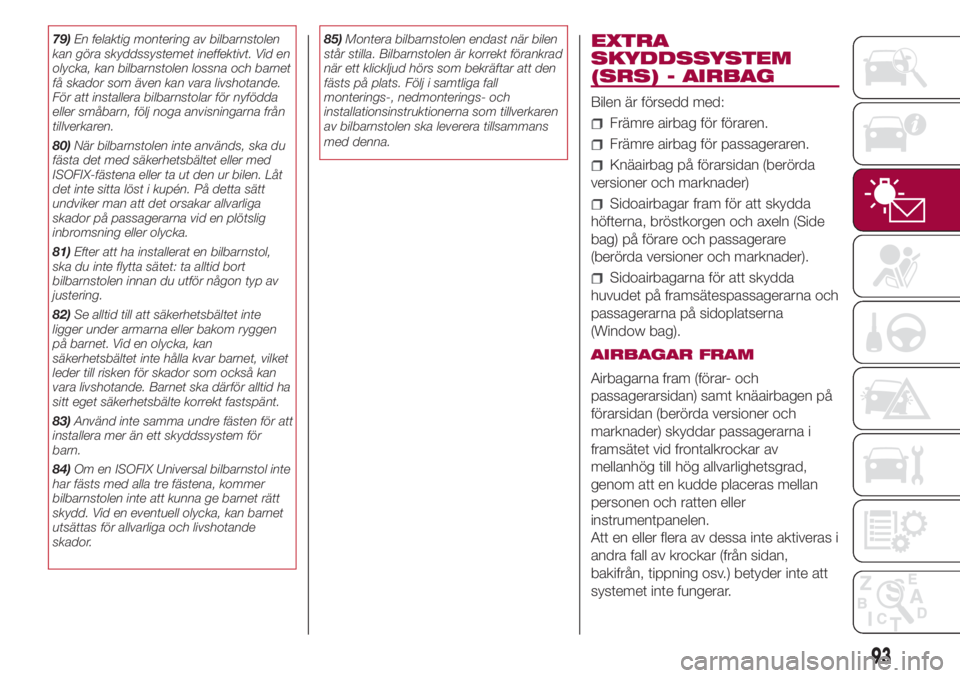

79)En felaktig montering av bilbarnstolen
kan göra skyddssystemet ineffektivt. Vid en
olycka, kan bilbarnstolen lossna och barnet
få skador som även kan vara livshotande.
För att installera bilbarnstolar för nyfödda
eller småbarn, följ noga anvisningarna från
tillverkaren.
80)När bilbarnstolen inte används, ska du
fästa det med säkerhetsbältet eller med
ISOFIX-fästena eller ta ut den ur bilen. Låt
det inte sitta löst i kupén. På detta sätt
undviker man att det orsakar allvarliga
skador på passagerarna vid en plötslig
inbromsning eller olycka.
81)Efter att ha installerat en bilbarnstol,
ska du inte flytta sätet: ta alltid bort
bilbarnstolen innan du utför någon typ av
justering.
82)Se alltid till att säkerhetsbältet inte
ligger under armarna eller bakom ryggen
på barnet. Vid en olycka, kan
säkerhetsbältet inte hålla kvar barnet, vilket
leder till risken för skador som också kan
vara livshotande. Barnet ska därför alltid ha
sitt eget säkerhetsbälte korrekt fastspänt.
83)Använd inte samma undre fästen för att
installera mer än ett skyddssystem för
barn.
84)Om en ISOFIX Universal bilbarnstol inte
har fästs med alla tre fästena, kommer
bilbarnstolen inte att kunna ge barnet rätt
skydd. Vid en eventuell olycka, kan barnet
utsättas för allvarliga och livshotande
skador.85)Montera bilbarnstolen endast när bilen
står stilla. Bilbarnstolen är korrekt förankrad
när ett klickljud hörs som bekräftar att den
fästs på plats. Följ i samtliga fall
monterings-, nedmonterings- och
installationsinstruktionerna som tillverkaren
av bilbarnstolen ska leverera tillsammans
med denna.EXTRA
SKYDDSSYSTEM
(SRS) - AIRBAG
Bilen är försedd med:
Främre airbag för föraren.
Främre airbag för passageraren.
Knäairbag på förarsidan (berörda
versioner och marknader)
Sidoairbagar fram för att skydda
höfterna, bröstkorgen och axeln (Side
bag) på förare och passagerare
(berörda versioner och marknader).
Sidoairbagarna för att skydda
huvudet på framsätespassagerarna och
passagerarna på sidoplatserna
(Window bag).
AIRBAGAR FRAM
Airbagarna fram (förar- och
passagerarsidan) samt knäairbagen på
förarsidan (berörda versioner och
marknader) skyddar passagerarna i
framsätet vid frontalkrockar av
mellanhög till hög allvarlighetsgrad,
genom att en kudde placeras mellan
personen och ratten eller
instrumentpanelen.
Att en eller flera av dessa inte aktiveras i
andra fall av krockar (från sidan,
bakifrån, tippning osv.) betyder inte att
systemet inte fungerar.
93
Page 96 of 264

De främre airbagarna (föraren och
passageraren) ersätter inte
säkerhetsbältena, utan är ett
komplement som alltid rekommenderas
att de bärs och som föreskrivs av
lagstiftningarna i Europa och i de flesta
utomeuropeiska länderna.
I händelse av krock, kan en person som
inte är fastspänd med säkerhetsbälte
slungas framåt innan airbagen är helt
uppblåst. I denna situation, minskas
skyddet som ges av airbagen.
De främre airbagarna kanske inte
aktiveras i de följande fallen:
Frontalkrockar mot mycket
deformerbara föremål, som inte berör
bilens främre yta (t ex. krock med
stänkskärmen mot skyddsräcket).
Fastkilning av fordonet under andra
fordon eller skyddsräcken (t ex. under
lastbilar eller skyddsräcke).
Om airbagarna inte aktiveras i
förhållandena som beskrivs ovan, beror
det på att airbagarna kanske inte
erbjuder något extra skydd i förhållande
till säkerhetsbältena och därför är
deras aktivering onödig. Att de inte
aktiveras i dessa fall betyder därmed
inte att systemet inte fungerar.De främre krockkuddarna på förar- och
passagerarsidan har undersökts och
ställts in för det bästa möjliga skyddet
av passagerarna som sitter fram och
som bär säkerhetsbälten. Vid den
maximala uppblåsningen är volymen
såpass att nästan hela området mellan
ratten och föraren och
instrumentpanelen och passageraren
fylls upp.
Vid lätta frontalkrockar (där fasthållning
med säkerhetsbälten räcker) aktiveras
inte airbagarna. Därför är det alltid
viktigt att sätta på säkerhetsbältena
eftersom de vid en frontalkrock håller
kvar personerna på sina platser.
Främre airbag på förarsidan86) 87)
Den består av en kudde som kan
blåsas upp omgående och som
förvaras i ett utrymme i mitten av ratten
bild 84.Främre airbag på passagerarsidan
88)
Den består av en kudde som blåses
upp omedelbart och som sitter i ett
utrymme mitt på instrumentpanelen bild
85. Denna airbags kudde är större
jämfört med airbagen på förarsidan.
Airbag fram på passagerarsidan
och bilbarnstolar
89) 90) 91) 92)
Bilbarnstolar som monteras bakåtvända
fårALDRIGmonteras i framsätet med
aktiv airbag på passagerarsidan,
eftersom airbagens aktivering vid en
krock kan leda till livshotande skador
för barnet som transporteras.
FöljALLTIDråden som står på
etiketten som är fastsatt på solskyddet
på passagerarsidan bild 86.
84F0Y0613C
85F0Y0113C
94
SÄKERHET
