Page 177 of 264

IDENTIFIERING
SUPPGIFTER
MÄRKSKYLT MED
IDENTIFIERINGSUPP
GIFTER
Märkskylten sitter på vänster sida i
bagageutrymmet bild 177 (för åtkomst
behöver du bara lyfta mattan) och
ange följande data:
ATillverkarens namn.
BTypgodkännandenummer.
CID-nummer för fordonstyp
DChassits progressiva
tillverkningsnummer.
ETillåten max. vikt för bil med full last
FMaximalt tillåten vikt för fullastad bil
med släp.
GTillåten max. vikt på framaxeln.
HMax. tillåten vikt på den andra axeln
(bakaxeln)
SMotortyp.
LVersionskod
MReservdelsnummer
NKorrekt koefficientvärde för rökighet
(för dieselmotorer).
MÄRKSKYLT FÖR
KAROSSERIETS
LACKERING
Den sitter på insidan av bagageluckan
och innehåller följande information bild
178:
ALacktillverkaren.
BFärgbeteckning.
CFiaats färgkod.
DFärgkod för retuscheringar eller
omlackeringar.MÄRKNING AV CHASSIT
Skylten sitter på tvärbalken under sätet
på passagerarsidan och anger följande:
typ av fordon;
chassits progressiva
tillverkningsnummer.
MOTORMÄRKNING
Denna sitter på cylinderblocket och
anger motortyp och serienummer
177F0Y0501C
178F0Y0003C
175
Page 178 of 264
MOTOR
Versioner 0.9 TwinAir Turbo Natural Power 0.9 TwinAir Turbo 105 hk
Typkod 312A2000 199B6000
Cykel Otto Otto
Antal och placering av cylindrarna 2 i rad 2 i rad
Kolvarnas diameter och slaglängd (mm) 80,5 x 86,0 80,5 x 86,0
Total slagvolym (cm³) 875 875
Kompressionsförhållande 10 ± 0,2 10 ± 0,2
METAN BENSIN
Max. effekt (EEG) (kW) 59 62.5 77
72
(*)
Max. effekt (EEG) (hk) 80 85 105
98(*)
motsvarande varvtal (varv/min.) 5500 5500 5500
5750(*)
Max. vridmoment (EEG) (Nm) 145 145 145
120(*)
Max. vridmoment (EEG) (kgm) 14.8 14.8 14.8
12,2(*)
motsvarande varvtal (varv/min.) 2500 2000 2000
1750(*)
Tändstift NGK ILKR9G8 eller NGK ILKR9H8 NGK ILKR9G8
Bränsle Metan för fordonsdriftBlyfri bensin 95
R.O.N. (Standard EN
228)Blyfri bensin 95 R.O.N. (Standard EN 228)
Ekologisk nivå Euro 6 Euro 6
(*) Motoruppgifter med nedtryckt ECO-knapp
176
TEKNISKA DATA
Page 179 of 264
Versioner 1.4 16 V 95 hk 1.4 16 V 120 hk 1.4 16 V 120 hk LPG
Typkod 843A1000 940B7000 940B7000
Cykel Otto Otto Otto
Antal och placering av cylindrarna 4 i rad 4 i rad 4 i rad
Kolvarnas diameter och slaglängd (mm) 72,0 x 84,0 72,0 x 84,0 72,0 x 84,0
Total slagvolym (cm³) 1368 1368 1368
Kompressionsförhållande 11 ± 0,2 9,8 ± 0,2 9,8 ± 0,2
LPG BENSIN
Max. effekt (EEG) (kW) 70 88 88 88
Max. effekt (EEG) (hk) 95 120 120 120
motsvarande varvtal (varv/min.) 6000 5000 5000 5000
Max. vridmoment (EEG) (Nm) 127 215 215 215
Max. vridmoment (EEG) (kgm) 12.9 22 22 22
motsvarande varvtal (varv/min.) 4500 2500 2500 2500
Tändstift NGK DCPR7E-N-10 NGK IKR9J8 NGK IKR9J8
BränsleBlyfri bensin 95
R.O.N. (Standard EN
228)Blyfri bensin 95
R.O.N. (Standard EN
228)LPG-fordonsdiesel
(Standard EN589)Blyfri bensin 95
R.O.N. (Standard EN
228)
Ekologisk nivå Euro 6 Euro 6 Euro 6
177
Page 180 of 264

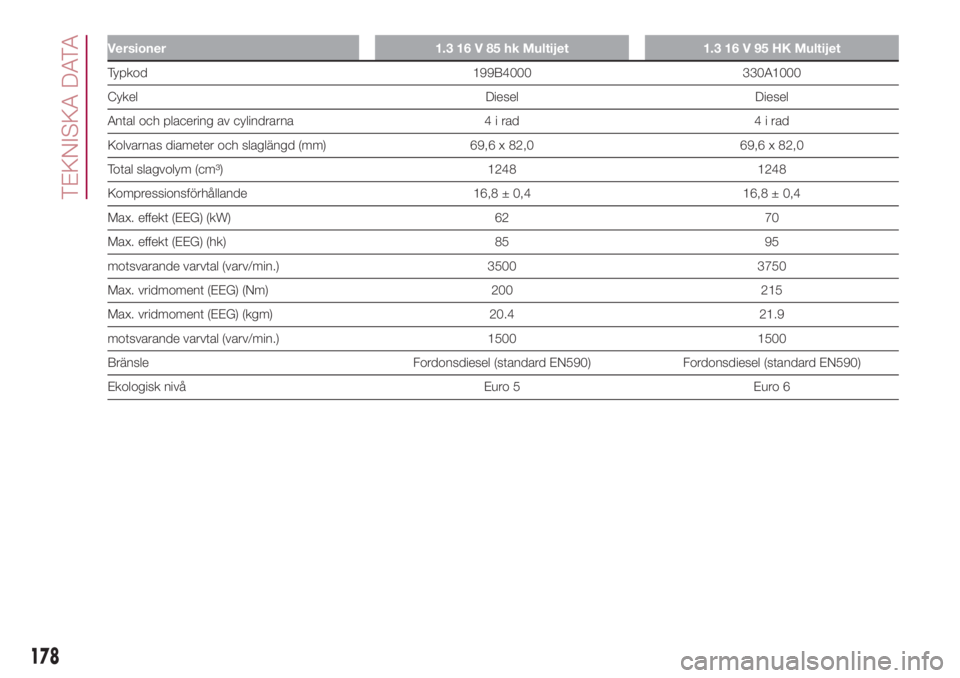

Versioner 1.3 16 V 85 hk Multijet 1.3 16 V 95 HK Multijet
Typkod 199B4000 330A1000
Cykel Diesel Diesel
Antal och placering av cylindrarna 4 i rad 4 i rad
Kolvarnas diameter och slaglängd (mm) 69,6 x 82,0 69,6 x 82,0
Total slagvolym (cm³) 1248 1248
Kompressionsförhållande 16,8 ± 0,4 16,8 ± 0,4
Max. effekt (EEG) (kW) 62 70
Max. effekt (EEG) (hk) 85 95
motsvarande varvtal (varv/min.) 3500 3750
Max. vridmoment (EEG) (Nm) 200 215
Max. vridmoment (EEG) (kgm) 20.4 21.9
motsvarande varvtal (varv/min.) 1500 1500
Bränsle Fordonsdiesel (standard EN590) Fordonsdiesel (standard EN590)
Ekologisk nivå Euro 5 Euro 6
178
TEKNISKA DATA
Page 181 of 264

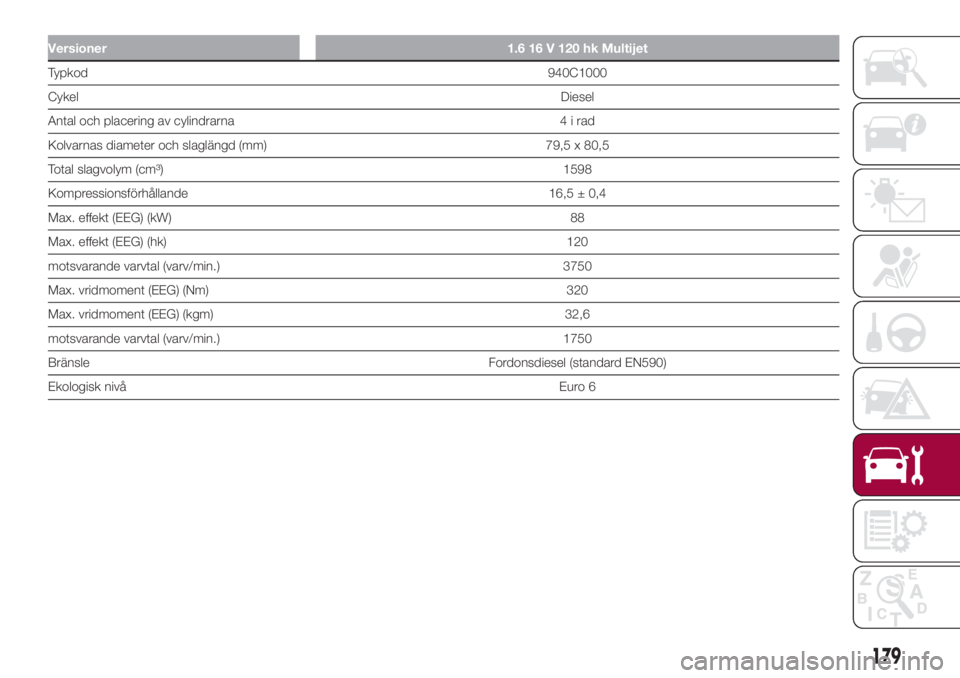

Versioner 1.6 16 V 120 hk Multijet
Typkod940C1000
CykelDiesel
Antal och placering av cylindrarna 4 i rad
Kolvarnas diameter och slaglängd (mm) 79,5 x 80,5
Total slagvolym (cm³) 1598
Kompressionsförhållande 16,5 ± 0,4
Max. effekt (EEG) (kW) 88
Max. effekt (EEG) (hk) 120
motsvarande varvtal (varv/min.) 3750
Max. vridmoment (EEG) (Nm) 320
Max. vridmoment (EEG) (kgm) 32,6
motsvarande varvtal (varv/min.) 1750
Bränsle Fordonsdiesel (standard EN590)
Ekologisk nivåEuro 6
179
Page 182 of 264

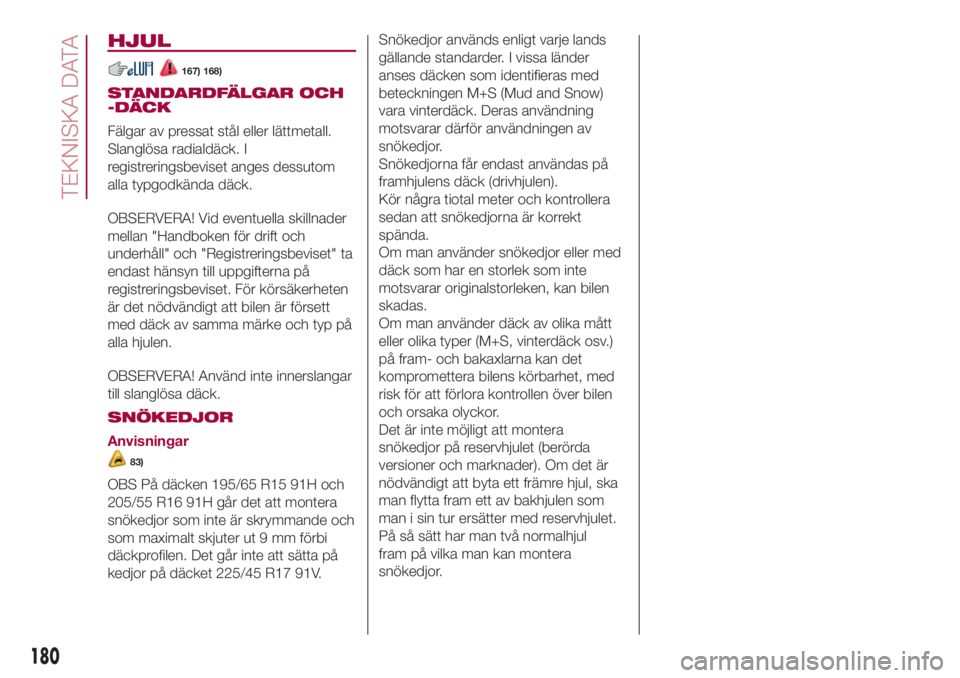

HJUL
167) 168)
STANDARDFÄLGAR OCH
-DÄCK
Fälgar av pressat stål eller lättmetall.
Slanglösa radialdäck. I
registreringsbeviset anges dessutom
alla typgodkända däck.
OBSERVERA! Vid eventuella skillnader
mellan "Handboken för drift och
underhåll" och "Registreringsbeviset" ta
endast hänsyn till uppgifterna på
registreringsbeviset. För körsäkerheten
är det nödvändigt att bilen är försett
med däck av samma märke och typ på
alla hjulen.
OBSERVERA! Använd inte innerslangar
till slanglösa däck.
SNÖKEDJOR
Anvisningar
83)
OBS På däcken 195/65 R15 91H och
205/55 R16 91H går det att montera
snökedjor som inte är skrymmande och
som maximalt skjuter ut 9 mm förbi
däckprofilen. Det går inte att sätta på
kedjor på däcket 225/45 R17 91V.Snökedjor används enligt varje lands
gällande standarder. I vissa länder
anses däcken som identifieras med
beteckningen M+S (Mud and Snow)
vara vinterdäck. Deras användning
motsvarar därför användningen av
snökedjor.
Snökedjorna får endast användas på
framhjulens däck (drivhjulen).
Kör några tiotal meter och kontrollera
sedan att snökedjorna är korrekt
spända.
Om man använder snökedjor eller med
däck som har en storlek som inte
motsvarar originalstorleken, kan bilen
skadas.
Om man använder däck av olika mått
eller olika typer (M+S, vinterdäck osv.)
på fram- och bakaxlarna kan det
kompromettera bilens körbarhet, med
risk för att förlora kontrollen över bilen
och orsaka olyckor.
Det är inte möjligt att montera
snökedjor på reservhjulet (berörda
versioner och marknader). Om det är
nödvändigt att byta ett främre hjul, ska
man flytta fram ett av bakhjulen som
man i sin tur ersätter med reservhjulet.
På så sätt har man två normalhjul
fram på vilka man kan montera
snökedjor.
180
TEKNISKA DATA
Page 183 of 264

Versioner 500L
Versioner Fälg Däck VinterdäckReservhjul(*)Fälg /
Däck
0.9 TwinAir Turbo
Natural Power6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7J x 17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
0.9 TwinAir Turbo
105 hk6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.416V95hk6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.4 16 V 120 hk6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16 V Multijet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) Berörda versioner och marknader
181
Page 184 of 264
Versioner Fälg Däck VinterdäckReservhjul(*)Fälg /
Däck
1.6 16 V Multijet6Jx15 H2 ET 39
195/65 R15 91H
(***)195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) Berörda versioner och marknader
(***) Versioner 1.6 16 V 105 hk Multijet
Versioner 500L Cross
Versioner Fälg Däck VinterdäckReservhjul(*)Fälg /
Däck
Samtliga versioner6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) Berörda versioner och marknader.
