2018 CITROEN DS3 stop start

4
Cockpit3
Zekeringen dashboard
4
Binnenspiegel
Plafonnier
Active City Brake
5
Monochroom display A
Monochroom display C
Audiosysteem
Touchscreen
Instellen datum en tijd
6
Ventilatie
Verwarming
Handbediende airconditioning
Automatische airconditioning
Ontwasemen/ontdooien
voorruit en voorste zijruiten
Ontwasemen/ontdooien achterruit
7
Handgeschakelde versnellingsbak
Elektronisch gestuurde
versnellingsbak (ETG)
Automatische transmissie
Stop & Start
8
Middenarmsteun
Parkeerrem
9
Dashboardkastje
10
Noodoproep of pechhulpoproep
Alarmknipperlichten
1
Buitenspiegelbediening
Elektrische ruitbediening
2
Openen motorkap
Overzicht

15
MotoroliedrukPermanent. Er is een storing in circuit van de
motorsmering. Stop zo snel mogelijk op een veilige plaats.
Parkeer de auto, zet het contact af en neem contact op met
het dealernetwerk of een gekwalificeerde werkplaats.
Waarschuwings- resp.
verklikkerlampje
Status
Oorzaak Acties/Opmerkingen
Te h o g e
koelvloeistoftemperatuurPermanent.De temperatuur van de koelvloeistof is
te hoog. Zet de auto zo snel mogelijk stil op een veilige plaats.
Wacht met het eventueel bijvullen van de koelvloeistof tot
de motor is afgekoeld.
Als het probleem zich blijft voordoen, raadpleeg dan het
dealernetwerk of een gekwalificeerde werkplaats.
Laadtoestand
accu Permanent.
Er is een storing in het laadstroomcircuit
van de accu (ver vuilde of losgeraakte
accuklemmen, aandrijfriem dynamo niet
correct gespannen of gebroken, enz.). Het lampje moet na het starten van de motor uitgaan.
Laat uw auto controleren door het dealernetwerk of door
een gekwalificeerde werkplaats als het lampje niet dooft na
het starten van de motor.
Portier(en)
geopend Permanent, tot een
snelheid van 10
km/h.Een portier of de achterklep is niet goed
gesloten. Sluit het desbetreffende carrosseriedeel.
Permanent in
combinatie met een
geluidssignaal, bij een
snelheid hoger dan
10


km/h.
Veiligheidsgordel
losgemaakt of
niet vastgemaakt Permanent, daarna
knipperend, vergezeld
van een toenemend
geluidssignaal. De bestuurder of de passagier voorin
heeft zijn gordel losgemaakt of niet
vastgemaakt.
Trek aan de gordel en steek de gesp in de gordelsluiting.
01
Instrumentenpaneel

22
Waarschuwings- resp.
verklikkerlampjeStatus
Oorzaak Acties/Opmerkingen
Passagiersairbag Permanent. De schakelaar in het dashboardkastje
staat in de stand "OFF".
De airbag vóór aan passagierszijde is
uitgeschakeld.
U kunt een kinderzitje met de "rug in de
rijrichting" plaatsen, behalve in het geval
van een storing in het airbagsysteem
(brandend lampje Airbags). Zet de schakelaar in de stand "
ON" om de airbag vóór aan
passagierszijde in te schakelen.
Bevestig in dit geval op deze zitplaats geen kinderzitje "met
de rug in de rijrichting".
Stop & Star t Permanent. Het Stop & Start-systeem heeft de motor
in de STOP-stand gezet (rood licht, file,
e n z .) . Het lampje gaat uit en de motor wordt automatisch gestart
(START-stand) als u


wilt wegrijden.
Knippert enkele
seconden en gaat
vervolgens uit. De STOP-stand is tijdelijk niet
beschikbaar.
of
De motor wordt automatisch in de
START-stand gezet. Raadpleeg de desbetreffende rubriek voor meer informatie
over het Stop & Star t
-systeem.
Richtingaanwijzer
links Knippert, met
geluidssignaal. Als u


de lichtschakelaar omlaag
beweegt.
Richtingaanwijzer
rechts Knippert, met
geluidssignaal. Als u
de lichtschakelaar omhoog
beweegt.
Automatische
ruitenwissers
Permanent.
De ruitenwisserschakelaar is naar
beneden bewogen. De automatische stand van de ruitenwissers vóór is
geactiveerd.
01
Instrumentenpaneel

38
Boordcomputer
De boordcomputer geeft actuele informatie over het
rijden (actieradius, brandstofverbruik…).
Monochroom display A
Weergave van de informatie
F Druk herhaaldelijk op de toets op het uiteinde van de ruitenwisserschakelaar om de
verschillende functies van de boordcomputer
weer te geven.
De boordcomputer kan de volgende informatie
weergeven:
-

d
e actieradius, -
h

et actuele brandstofverbruik,
-
d
e tijdteller van het Stop & Start-systeem,
-
d
e afgelegde afstand,
-
he
t gemiddelde verbruik,
-
de
gemiddelde snelheid.
F
D

ruk nogmaals op de toets om terug te keren
naar de oorspronkelijke weergave.
Resetten
F Druk langer dan 2 seconden op de toets
om de afgelegde afstand, het gemiddelde
brandstofverbruik en de gemiddelde snelheid op
0
te zetten.
Monochroom display C
Weergave van de informatie
F Druk herhaaldelijk op de toets op het uiteinde van de ruitenwisserschakelaar om de
verschillende tabbladen van de boordcomputer
weer te geven.
01
Instrumentenpaneel

39
Traject op nul zetten
Touchscreen
Weergave van de informatie
- Actuele informatie met:
• d e actieradius,
•
h

et actuele brandstofverbruik,
•

d
e resterende afstand of de teller
van het Stop & Start-systeem.
-

T
raject " 1" met:
•

d
e afgelegde afstand,
•
h

et gemiddelde
brandstofverbruik,
•
de

gemiddelde snelheid,
tijdens het eerste traject.
-

T
raject " 2" met:
•

d
e afgelegde afstand,
•
h

et gemiddelde
brandstofverbruik,
•
de

gemiddelde snelheid,
tijdens het tweede traject.
F
D

ruk nogmaals op de toets om terug te keren
naar de oorspronkelijke weergave. F S
electeer het traject dat u op nul wilt
zetten. Houd de knop op het uiteinde van
de ruitenwisserschakelaar meer dan twee
seconden ingedrukt.
De trajecten " 1" en " 2" zijn onafhankelijk en kunnen
op dezelfde manier worden gebruikt.
Traject 1


kan bijvoorbeeld gebruikt worden voor een
dagelijks verbruik en traject 2


voor een maandelijks
verbruik.
F
D

ruk op de toets MENU en selecteer vervolgens
" Rijden " om de verschillende tabs weer te
geven.
F
S

electeer de gewenste tab met uw vinger.
-

D
e tab "Actueel " met:
•

d
e actieradius,
•
h

et actuele brandstofverbruik,
•

d
e teller van het Stop & Start-systeem.-
D e tab "Traject 1 " met:
•
d e afgelegde afstand,
•
he

t gemiddelde brandstofverbruik,
•
de

gemiddelde snelheid,
tijdens het eerste traject.
-

D
e tab "Traject 2 " met:
•

d
e afgelegde afstand,
•
he

t gemiddelde brandstofverbruik,
•
de

gemiddelde snelheid,
tijdens het tweede traject.
Traject op nul zetten
F Druk op de toets voor het resetten zodra het gewenste traject wordt weergegeven.
De trajecten " 1" en " 2" zijn onafhankelijk en kunnen
op dezelfde manier worden gebruikt.
Traject 1


kan bijvoorbeeld gebruikt worden voor een
dagelijks verbruik en traject 2


voor een maandelijks
verbruik.
01
Instrumentenpaneel

40
Enkele definities
Actieradius
(k m)
De actieradius geeft aan hoeveel
kilometer u nog met de resterende
hoeveelheid brandstof kunt rijden
(berekend op basis van het
gemiddelde verbruik over de laatste
afgelegde kilometers).
Deze waarde kan schommelen door een
gewijzigde rijstijl of het rijden op een helling,
waardoor het actuele brandstofverbruik
aanzienlijk kan wijzigen.
Als de actieradius minder dan 30
km bedraagt,
worden streepjes weergegeven. Na het tanken
van minimaal 5


liter brandstof wordt de actieradius
opnieuw berekend en weergegeven als deze meer
dan 100

km bedraagt.
Raadpleeg het dealernetwerk of een
gekwalificeerde werkplaats als tijdens
het rijden de streepjes continu worden
weergegeven.
Actueel brandstofverbruik
(km/l of l/100 km)
B erekend over de laatste seconden. Deze functie wordt alleen weergegeven bij
snelheden vanaf 30
km/h.
Gemiddeld brandstofverbruik
(km/l of l/100 km)
B erekend sinds de laatste nulstelling
van de trajectgegevens.
Gemiddelde snelheid
(km/h)
Berekend sinds de laatste nulstelling
van de trajectgegevens.
Afgelegde afstand
(km of miles)
Berekend sinds de laatste nulstelling
van de trajectgegevens.
Nog af te leggen afstand
(k m)
Dit is de nog af te leggen afstand tot
de eindbestemming. Deze afstand kan
door de gebruiker worden ingevoerd.
Als de afstand niet wordt ingevoerd,
verschijnen er streepjes in plaats van
cijfers.
Teller Stop & Start
(minuten/seconden of uren/minuten)
Als uw auto is uitgerust met het Stop
& Start-systeem, houdt een teller bij
hoelang de STOP-stand tijdens een rit
is geactiveerd.
De teller wordt, elke keer als u
het
contact met de sleutel aanzet, weer op
nul gezet.
Datum en tijd instellen
Met monochroom display A
F Druk op de toets MENU .
F S electeer "Instellingen display" met de toets " 5"
of " 6".
F
D

ruk op " OK" om te bevestigen.
F
Sel

ecteer "Jaarinstellingen" met de toets " 5" of
" 6 ".
F
D

ruk op " OK" om te bevestigen.
F
S

tel de gewenste waarde in met de toets " 7" of
" 8 ".
F
D

ruk op " OK" om te bevestigen.
F
V

oer dezelfde procedure uit voor de instellingen
"Maand", "Dag", "Uren" en "Minuten".
01
Instrumentenpaneel

51
Ontgrendelen van het
passagiersportier
F Trek aan de portiergreep aan de binnenzijde.
Cabriodak
Uw auto is uitgerust met een elektrisch bedienbaar
cabriodak.Elektrisch openen en sluiten
Het dak kan worden geopend en gesloten door op
de zijde "openen" 1 en "sluiten" 2 van de schakelaar
op de plafonnier te drukken.
De dakbewegingen kunnen worden
uitgevoerd:
-

a
ls de motor draait of
-

a
ls het contact aan staat. Om te voorkomen dat de accu ontladen raakt,
is het raadzaam het dak te bedienen bij
draaiende motor
.
Als tijdens het openen of sluiten van het dak
bij aangezet contact de motor wordt gestart,
kan afhankelijk van de laadtoestand van de
accu de beweging van het dak stoppen. Druk
de schakelaar na het starten van de motor
nogmaals in om de beweging van het dak te
hervatten.
Bedieningszones
U hebt twee bedieningszones:
Zone A: horizontale bedieningszone, in de
handbediende of automatische stand.
Zone B: verticale bedieningszone, alleen in de
automatische stand.
02
Toegang tot de auto

55

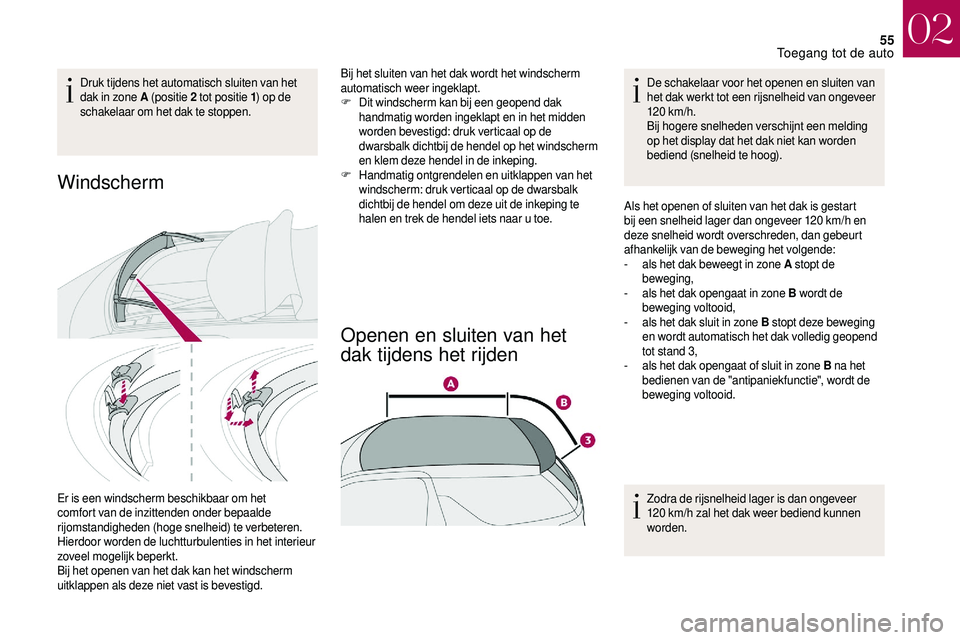

Druk tijdens het automatisch sluiten van het
dak in zone A (positie 2
tot positie 1) op de
schakelaar om het dak te stoppen.
Windscherm
Er is een windscherm beschikbaar om het
comfort van de inzittenden onder bepaalde
rijomstandigheden (hoge snelheid) te verbeteren.
Hierdoor worden de luchtturbulenties in het interieur
zoveel mogelijk beperkt.
Bij het openen van het dak kan het windscherm
uitklappen als deze niet vast is bevestigd. Bij het sluiten van het dak wordt het windscherm
automatisch weer ingeklapt.
F
D

it windscherm kan bij een geopend dak
handmatig worden ingeklapt en in het midden
worden bevestigd: druk verticaal op de
dwarsbalk dichtbij de hendel op het windscherm
en klem deze hendel in de inkeping.
F
H
andmatig ontgrendelen en uitklappen van het
windscherm: druk verticaal op de dwarsbalk
dichtbij de hendel om deze uit de inkeping te
halen en trek de hendel iets naar u toe.
Openen en sluiten van het
dak tijdens het rijden
De schakelaar voor het openen en sluiten van
het dak werkt tot een rijsnelheid van ongeveer
120


km/h.
Bij hogere snelheden verschijnt een melding
op het display dat het dak niet kan worden
bediend (snelheid te hoog).
Als het openen of sluiten van het dak is gestart
bij een snelheid lager dan ongeveer 120
km/h en
deze snelheid wordt overschreden, dan gebeurt
afhankelijk van de beweging het volgende:
-

a
ls het dak beweegt in zone A stopt de
beweging,
-

a
ls het dak opengaat in zone B wordt de
beweging voltooid,
-

a
ls het dak sluit in zone B stopt deze beweging
en wordt automatisch het dak volledig geopend
tot stand 3,
-

a
ls het dak opengaat of sluit in zone B na het
bedienen van de "antipaniekfunctie", wordt de
beweging voltooid.
Zodra de rijsnelheid lager is dan ongeveer
120
km/h zal het dak weer bediend kunnen
worden.
02
Toegang tot de auto
