2018 CITROEN C4 PICASSO Omistajan Käsikirjat (in Finnish)

271
C4-Picasso-II_fi_Chap07_info-pratiques_ed02-2016
Lasinpyyhkimen sulan vaihtaminen
F Käytä tuulilasinpyyhkimen kytkintä minuutin sisällä siitä, kun sytytysvirta
on katkaistu, jotta pyyhin asettuu
pystyasentoon.


tai
F

M
inuutin kuluttua virran katkaisusta nosta
pyyhkimen varsi pystyyn käsin.
Irrottaminen
F Nosta pyyhkimenvarsi pystyyn.
F I rrota sulka.
Kiinnittäminen
F Napsauta uusi vastaava sulka paikoilleen.
F L aske varsi varovasti alas.
Tuulilasinpyyhkimen sulan
asentamisen jälkeen
F Kytke sytytysvirta.
F K äytä uudelleen lasinpyyhkimen kytkintä,
jotta pyyhkimet asettuvat oikealle kohdalle.
Lasinpyyhkimen varren vaihto täytyy
ehdottomasti antaa CITROËN-
huoltoverkoston tai valtuutetun
korjaamon tehtäväksi.
Ennen tuulilasinpyyhkimen
sulan vaihtoa
7
Käytännön tietoja

272
C4-Picasso-II_fi_Chap07_info-pratiques_ed02-2016
Kuormaustangot
Turvallisuussyistä ja katon vahingoittumisen
estämiseksi on käytettävä ainoastaan autoosi
hyväksyttyjä poikittaisia kuormaustankoja.
Noudata asennusohjeita sekä käyttöolosuhteita,
jotka on kerrottu kuormaustankojen mukana
tulleessa käyttöoppaassa.Malli, jossa
pitkittäiset
kuormaustangot
Kiinnitä kuormaustangot neljään
kiinnityspisteeseen, jotka sijaitsevat
kattokehyksessä. Kiinnityspisteet peittyvät
auton ovikehyksien alle silloin, kun ovet ovat
kiinni.
Kuormaustankojen kiinnikkeissä on tappi, joka
tulee työntää jokaisessa kiinnityskohdassa
olevaan aukkoon.
Malli ilman pitkittäisiä
kuormaustankoja
Kiinnitä poikittaiset kuormaustangot
pitkittäisiin kuormaustankoihin noudattamalla
kiinnityskohtia, jotka on merkitty kaiverruksin
pitkittäisiin kuormaustankoihin.
Suosituksia
F Jaa paino tasaisesti ja varo kuormittamasta vain toista puolta.
F

A
seta raskaimmat esineet alimmaisiksi.
F

S
ido kattokuorma tiukasti ja kiinnitä
merkkilippu auton äärimitat ylittävään
tavaraan.
F

Ä
lä tee äkkinäisiä ohjausliikkeitä. Kun
katolla on kuormaa, auto on tavallista
herkempi sivutuulelle.
F

P
oista kuormaustangot heti käytön jälkeen. Suurin sallittu massa
kuormaustangoille, kun kuorman
korkeus ei ylitä 40
cm: 80 kg
.
Tätä arvoa voidaan muuttaa, kun otat
huomioon maksimikuorman, joka on
mainittu kuormaustankojen mukana
tulleessa käyttöoppaassa.
Jos korkeus ylittää 40 cm, sopeuta
ajonopeutesi tien profiilin mukaan niin,
ettet vahingoita kuormaustankoja etkä
kiinnikkeitä autossa.
Ota selvää maassa voimassa olevista
määräyksistä, joita noudatat autoa
pidempien esineiden kuljetuksessa.
Kun kuljetetaan pitkiä esineitä, on
suositeltavaa kytkeä takaluukun
moottoroitu toiminta pois päältä.
Käytännön tietoja

273
C4-Picasso-II_fi_Chap07_info-pratiques_ed02-2016
TOTAL & CITROËN
Yhteistyössä suoritustehon
ja ympäristön
huomioonottamiseksi
Innovaatio suoritustehon tukena
Jo yli 40 vuoden ajan TOTALin tutkimus- ja
k ehitystyöryhmät ovat kehittäneet CITROËNille
voiteluaineita, jotka täyttävät CITROËNin sekä
kilpa- että henkilöautojen viimeisimpien teknisten
innovaatioiden vaatimukset.
Tämä kaikki takaa autosi moottorin parhaan
suoritustehon.
Moottorin paras suojaus
Kun CITROËN-autosi huollot tehdään
TOTAL-voiteluaineita käyttäen, pidentää
se autosi käyttöikää ja parantaa
moottorin suoritustehoa ympäristöä
kunnioittaen.
7
Käytännön tietoja

274
C4-Picasso-II_fi_Chap07_info-pratiques_ed02-2016
Konepelti
F Avaa vasen etuovi.
F
N
osta vipu ylös ja avaa konepelti. F
V apauta tukivarsi ja kiinnitä se
varmistimeen, niin konepelti pysyy auki.
Avaaminen
F Vedä oven kehyksessä alhaalla olevaa vipua itseäsi kohti. Ennen mitään toimenpidettä
moottoritilassa kytke Stop & Start -
järjestelmä pois toiminnasta ja estä
pieninkin riski loukkaantumisesta
siinä tapauksessa, että START-tila
käynnistyisi automaattisesti.
Jäähdytyspuhallin voi käynnistyä vielä moottorin sammutuksen jälkeen: pidä esineet
ja vaatteet loitolla, etteivät ne pääse tar ttumaan puhaltimen laippoihin. Älä avaa konepeltiä kovalla tuulella.
Sisäkytkimen paikka estää konepellin
avaamisen, mikäli vasen etuovi on
suljettu.
Kun moottori on kuuma, käsittele
konepeltiä ja tukivartta suurta
varovaisuutta noudattaen
(palovammavaara). Pidä tukivarresta
sen suojatusta kohdasta.
Kun konepelti on auki, katso, että et
kolhi tuulihaan vapautinlevyä.
Koska moottoritilassa on sähkölaitteita, sen vedelle alttiiksi joutumista (sade, pesu jne.) on
vältettävä.
Sulkeminen
F Irrota tukivarsi varmistimesta.
F K iiinnitä tukivarsi takaisin pitimeensä.
F

L
aske konepeltiä ja anna sen pudota kiinni
pieneltä korkeudelta.
F

V
armista vetämällä konepellistä, että se on
lukkiutunut.
Käytännön tietoja

275
C4-Picasso-II_fi_Chap07_info-pratiques_ed02-2016

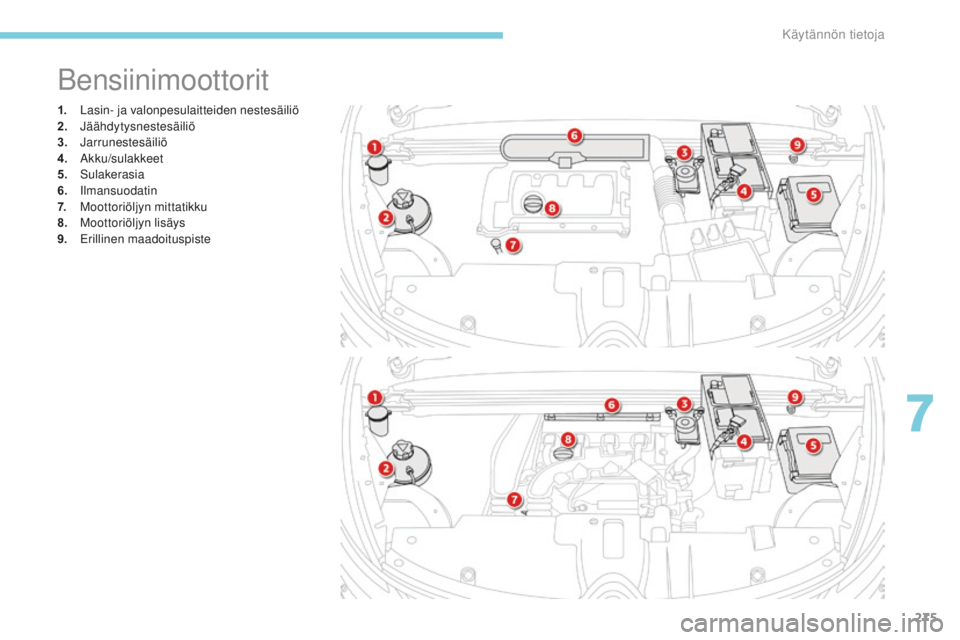

1. Lasin- ja valonpesulaitteiden nestesäiliö
2. Jäähdytysnestesäiliö
3.


Jarrunestesäiliö
4.
A

kku/sulakkeet
5.


Sulakerasia
6.


Ilmansuodatin
7.
M

oottoriöljyn mittatikku
8.
M

oottoriöljyn lisäys
9.
E

rillinen maadoituspiste
Bensiinimoottorit
7
Käytännön tietoja

276
C4-Picasso-II_fi_Chap07_info-pratiques_ed02-2016
1. Lasin- ja valonpesulaitteiden nestesäiliö
2. Jäähdytysnestesäiliö
3.


Jarrunestesäiliö
4.
A

kku/sulakkeet
5.


Sulakerasia
6.


Ilmansuodatin
7.
M

oottoriöljyn mittatikku
8.
M

oottoriöljyn lisäys
9.
P

olttoainesäiliön ilmauspumppu*
10.
E

rillinen maadoituspiste
Dieselmoottorit
* Moottorityypin mukaan
Käytännön tietoja

277
C4-Picasso-II_fi_Chap07_info-pratiques_ed02-2016
Tasojen tarkastus
Kun joudut tekemään toimenpiteitä konepellin alla, ole tarkkaavainen, sillä tietyt moottorin osat voivat olla polttavan kuumia (palovammavaara)
ja jäähdytyspuhallin voi käynnistyä arvaamatta (vaikka sytytysvirta on katkaistu).
Moottoriöljyn taso
Tarkistus tapahtuu joko sytytysvirran
kytkemisen yhteydessä mittariston
öljytason mittarilla autoissa, joissa
on varusteena sähköinen mittari, tai
öljynmittatikulla.Tarkistus mittatikulla
Mittatikun paikka näkyy kyseistä moottoritilaa
esittävästä kuvasta.
F
O
ta tikusta kiinni sen värillisestä päästä ja
vedä se kokonaan ulos.
F

K
uivaa mittatikun varsi puhtaalla ja
nukkaamattomalla liinalla.
F

T
yönnä mittatikku takaisin paikalleen
pohjaan saakka, jonka jälkeen vedä se
uudelleen pois ja tarkista tikusta öljyn
taso: öljyn tason tulee olla merkkien A ja B
välissä.
On normaalia, että öljyä joudutaan
lisäämään tarkastusten (tai öljynvaihtojen)
välillä. CITROËN suosittelee tarkastusta ja
tarvittaessa öljyn lisäystä 5

000

km välein.
Tarkista kaikki nämä tasot säännöllisin väliajoin valmistajan huolto-ohjelman ohjeiden mukaisesti. Täydennä tasoja tarvittaessa ellei toisin ilmoiteta.
Mikäli taso on laskenut paljon, tarkistuta kyseinen järjestelmä CITROËN-huoltoverkostolla tai valtuutetussa korjaamossa.
Jotta moottoriöljyn tason tarkistus olisi
luotettava, on auton oltava pysäköitynä
tasaiselle ja vaakasuoralle maaperälle
ja moottorin on oltava sammutettuna yli
30


minuutin ajan. A = MA XI
B = MINI
Jos öljyn taso ylittää merkin A tai jää alle
merkin B , älä käynnistä moottoria .
-

J
os taso MAXI ylittyy (moottorin
vaurioitumisen vaara), ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.
-

J
os öljy ei yllä tasolle MINI, lisää
ehdottomasti moottoriöljyä.
7
Käytännön tietoja

278
C4-Picasso-II_fi_Chap07_info-pratiques_ed02-2016
Nesteen tason tulee olla lähellä
merkintää MA XI. Ellei näin ole,
jarrupalojen kunto on syytä tarkistaa.
Jarrunesteen taso
Jarrunesteen vaihto
Katso vaihtoväli valmistajan huolto-ohjelmasta.
Nesteen laatuvaatimukset
Nesteen tulee olla valmistajan suositusten
mukaista.
Moottoriöljyn lisääminen
Moottoriöljyn täyttöaukon paikka näkyy
kyseistä moottoritilaa esittävästä kuvasta.
F
K
ierrä säiliön tulppa auki, niin saat esiin
öljyntäyttöaukon.
F

K
aada öljyä pienissä määrissä, vältä öljyn
roiskumista moottorin osiin (tulipalon
vaar a).
F

O
dota muutama minuutti ennen kuin
tarkistat öljyn tason mittatikulla.
F

L
isää öljyä tarvittaessa.
F

K
ierrä öljytason tarkistuksen jälkeen
öljysäiliön tulppa huolellisesti kiinni ja laita
mittatikku paikalleen.
Öljynvaihto
Katso vaihtoväli valmistajan huolto-ohjelmasta.
Jotta moottori ja pakokaasunpuhdistus
toimisivat luotettavasti, älä koskaan lisää
moottoriöljyyn mitään lisäaineita. Öljyn lisäämisen jälkeen sytytysvirran
kytkemisen yhteydessä mittariston
öljyntason mittarilla tehty tarkistus
antaa tuloksen vasta, kun täytöstä on
kulunut 30


minuuttia.
Öljyn laatuvaatimukset
Ennen moottoriöljyn lisäämistä tai vaihtoa
varmista, että öljy on juuri omaan moottoriin
sopivaa ja valmistajan suositusten mukaista.
vähimmäistasolle, mittariston merkkivalo syttyy,
varoitusäänimerkki kuuluu ja näkyy varoitusviesti.
Symboli tulee näkyviin, kun sytytysvirta
kytketään tai kun pesulaitteen kytkintä
käytetään. Merkkivalo syttyy, kunnes nestettä
lisätään säiliöön.
Lasinpesu-/ajovalojen pesunestettä tulee
täydentää mahdollisimman pian.
Lasinpesu- / ajovalojen
pesunesteen vähimmäistaso
Kun auton valonpesulaitteen
nestemäärä on pudonnut säiliössä
Käytännön tietoja
