2018 Abarth 500 Drift- och underhållshandbok (in Swedish)

Om man för vredet tillmedan
vindrutetorkaren är på, aktiveras
bakrutetorkaren och rör sig samtidigt
med vindrutetorkaren (i de olika
positionerna) men med halva farten.
Lägger man i backen när
vindrutetorkaren på aktiveras
bakrutetorkaren och går i långsamt
kontinuerligt läge Den slutar gå när
backväxeln kopplas ur.
Intelligent vindrutetorkarfunktion
När spaken dras mot ratten (tillfälligt
läge) aktiveras bakrutespolaren.
Genom att hålla spaken på detta läge i
en halv sekund sätts bakrutespolaren
och bakrutetorkaren på med en enda
rörelse. Den senare aktiveras om du
håller spaken nedtryckt i mer än en halv
sekund.
Bakrutetorkaren avslutar med några
slag efter att spaken släppts. Ett
ytterligare "rengöringsslag" görs några
sekunder efter att torkningen avslutats.
VARNING
4)Använd inte vindrutetorkaren för att ta
bort snö eller is från vindrutan. Om
vindrutetorkaren utsätts för en alltför hög
belastning aktiveras motorskyddet som
blockerar torkaren under några sekunder.
Om funktionen inte återställs därefter,
kontakta Abarths servicenät.5)Sätt aldrig på vindrutetorkarna när
bladen är upplyfta från vindrutan.
6)Använd inte bakrutetorkaren för att ta
bort snö eller is från bakrutan. I dessa
tillstånd aktiveras motorskyddet som
förhindrar en funktion under några
sekunder om bakrutetorkaren utsätts för en
hög belastning. Om funktionen inte
återställs därefter, kontakta Abarths
servicenät.
VARNING
18)Om det är nödvändigt att rengöra
rutan, ska du försäkra dig om att enheten
har inaktiverats eller att tändningsnyckeln
ställts på STOP.
23

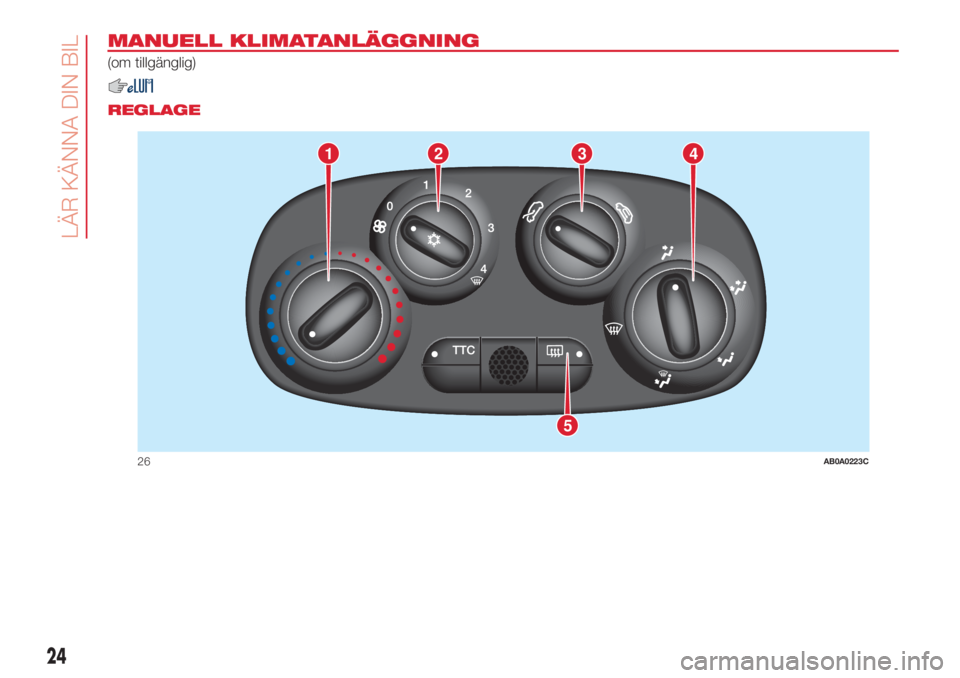

MANUELL KLIMATANLÄGGNING
(om tillgänglig)
.
REGLAGE
1
5
234
26AB0A0223C
24
LÄR KÄNNA DIN BIL

1. Inställningsratt för lufttemperatur
Röd zon = varm luft.
Blå zon = kall luft.
2. Inställningsratt för fläkthastighet
och aktivering och inaktivering av
klimatanläggningen.
Om du trycker in inställningsratten
aktiveras klimatanläggningen. Samtidigt
tänds varningslampan på ratten.
Denna åtgärd ger en snabbare effekt av
passagerarutrymmets avkylning.
NOTERING För att avbryta luftflödet
som kommer ut ur munstyckena ska
inställningsratten ställas på 0.
2)
3. Inställningsratt för luftens
återcirkulation
– invändig luftcirkulation
– intag för luft utifrån
OBSERVERA! Vi rekommenderar att
cirkulationsluften sätts på vid en
trafikstockning eller i tunnlar för att
undvika intag av förorenad utomhusluft.
För att förebygga imma på rutorna
ska man undvika att använda denna
funktion under en längre tid, särskilt om
det är många i bilen4. Inställningsratt för luftflöde
mot mittventilerna och
instrumentpanelens sidoventiler för
ventilation av överkroppen och ansiktet
under den varma årstiden.
fördelning mellan luftöppningarna för
fotområdet (varmare luft) och
munstyckena vid instrumentpanelen
(svalare luft).
mot ventilerna i fotområdet.
Eftersom värmen har en naturlig
tendens att stiga uppåt, känns värmen
omedelbart och passagerarutrymmet
värms upp på kortast möjliga tid.
fördelning mellan luftöppningarna för
fotområdet och ventilerna på vindrutan
och sidorutorna. Denna fördelning
ger en bra uppvärmning av
passagerarutrymmet och motverkar
imma på rutorna.
mot spridarna på vindrutan och de
främre sidorutorna för avfrostning
eller avimning av rutorna.
VARNING! Vid varma och fuktiga
miljöförhållanden, kan användningen av
kalluft på vindrutan leda till invändig
kondensbildning vilket kan begränsa
sikten.
5. Knapp för att sätta på och stänga
av den eluppvärmda bakrutan
Aktiveringen signaleras genom att
lysdioden på knappen tänds.Snabb avimning och
avfrostning av vindrutan
och de främre
sidorutorna (MAX-DEF)
Gör så här:
Vrid manöverratten 1 till det röda
området.
Vrid manöverratten 3 till.
Vrid manöverratten 4 till.
Vrid ratten 2 till 4(högsta
fläkthastighet).
VARNING
2)Anläggningen använder kylvätska
förenlig med bestämmelserna i länder som
saluför bilen R134a eller R1234yf. Under
laddningen ska du endast använda den
gas som anges på den särskilda skylten i
motorrummet. Användning av andra
kylmedel underminerar systemets
effektivitet och integritet. Även smörjmedlet
som används till kompressorn är nära
sammanbundet med typ av kylgas.
Kontakta Abarths servicenätverk.
25

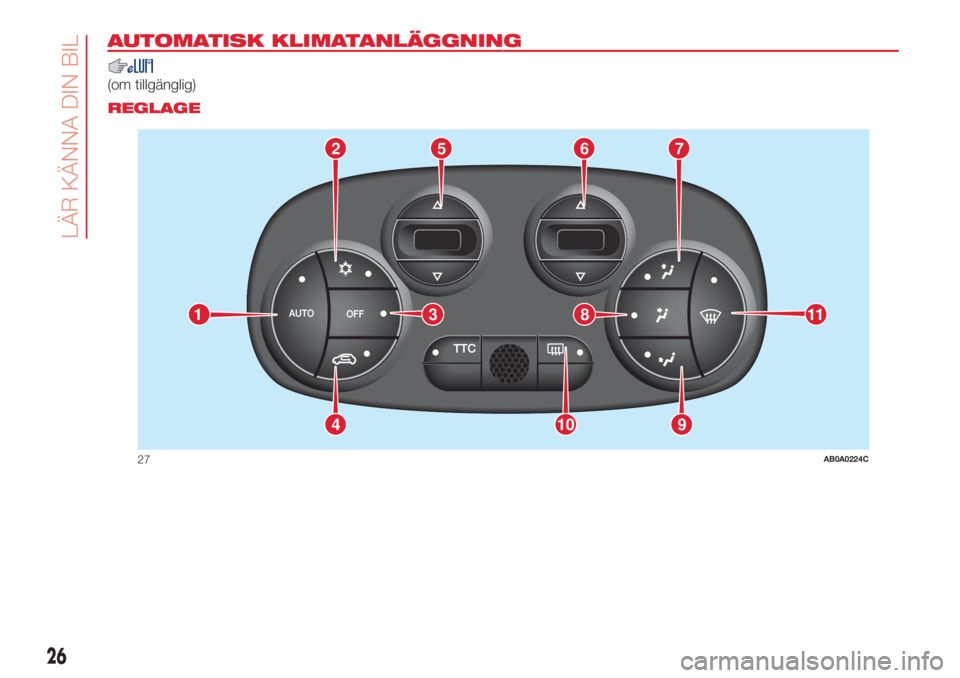

AUTOMATISK KLIMATANLÄGGNING.
(om tillgänglig).
REGLAGE
2765
9104
11381
27AB0A0224C
26
LÄR KÄNNA DIN BIL

3)
Den automatiska klimatanläggningen
ställer automatiskt in temperaturen som
användaren valt, luftdistributionen i
kupén och recirkulationsfunktionen.
Dessa inställningar kan ändras av
användaren och ställer in
klimatanläggningens funktionsläge på
manuell funktion (lysdioden på knapp
AUTO 1 bild 27 slocknar).
1. AUTO-knapp: för att aktivera
klimatanläggningens automatiska
funktion
2. Knapp
: sätta på/stänga av
klimatanläggningens kompressor.
Med aktiverad kompressor lyser
lysdioden på knappen.
3. OFF-knapp: för att stänga av
klimatanläggningen
4. Knapp
: sätta på/stänga av
invändig cirkulationsluft. Det
rekommenderas därför att inte
använda den invändiga
luftcirkulationen eftersom rutorna
kan imma igen snabbt med en låg
utomhustemperatur.
5. Knapp
: temperaturinställning.
Tryck på knappen
för att öka
begärd temperatur i kupén. Tryck på
knappen
för att minska begärd
temperatur.6. Knappar
: justering av
fläkthastigheten. Tryck på knappen
för att öka luftflödet i kupén.
Tryck på knappen
för att minska
luftflödet.
7. Knapp
: luftflöde till luftspridarna
på vindrutan och på de främre
sidorutorna för avfrostning eller
avimning av rutorna.
8. Knapp
: luftflöde mot de mittersta
ventilerna och ventilerna på sidan
av instrumentpanelen för ventilation
av överkroppen och ansiktet under
den varma årstiden.
9. Knapp
: luftflöde mot
luftöppningarna vid golvet i
framsätena. Eftersom värmen har en
naturlig tendens att stiga uppåt,
känns värmen omedelbart och
passagerarutrymmet värms upp på
kortast möjliga tid.
10. Knapp
: snabb avimning/
avfrostning av den uppvärmda
bakrutan
11. Knapp
: (snabb avimning/
avfrostning av de främre rutorna).
Funktionen förblir aktiverad i cirka
tre minuter då motorkylvätskan
överstigit 50 °C.VARNING! Vid varma och fuktiga
miljöförhållanden, kan användningen av
kalluft på vindrutan leda till invändig
kondensbildning vilket kan begränsa
sikten.
VARNING
3)Anläggningen använder kylvätska
förenlig med bestämmelserna i länder som
saluför bilen R134a eller R1234yf. Under
laddningen ska du endast använda den
gas som anges på den särskilda skylten i
motorrummet. Användning av andra
kylmedel underminerar systemets
effektivitet och integritet. Även smörjmedlet
som används till kompressorn är nära
sammanbundet med typ av kylgas.
Kontakta Abarths servicenätverk.
27

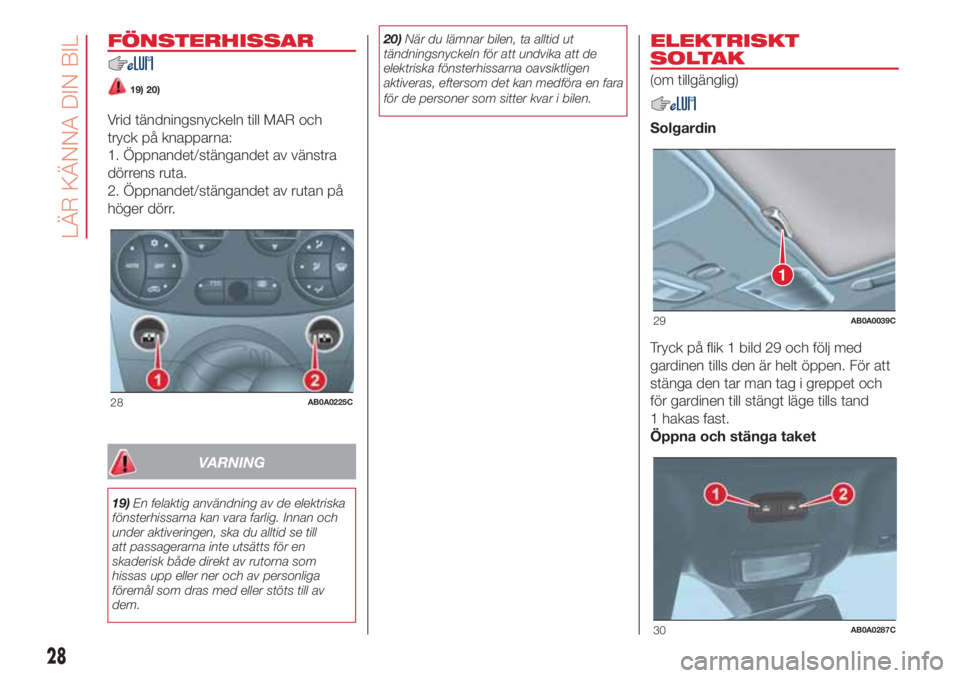

FÖNSTERHISSAR
19) 20)
Vrid tändningsnyckeln till MAR och
tryck på knapparna:
1. Öppnandet/stängandet av vänstra
dörrens ruta.
2. Öppnandet/stängandet av rutan på
höger dörr.
VARNING
19)En felaktig användning av de elektriska
fönsterhissarna kan vara farlig. Innan och
under aktiveringen, ska du alltid se till
att passagerarna inte utsätts för en
skaderisk både direkt av rutorna som
hissas upp eller ner och av personliga
föremål som dras med eller stöts till av
dem.20)När du lämnar bilen, ta alltid ut
tändningsnyckeln för att undvika att de
elektriska fönsterhissarna oavsiktligen
aktiveras, eftersom det kan medföra en fara
för de personer som sitter kvar i bilen.
ELEKTRISKT
SOLTAK
(om tillgänglig)
Solgardin
Tryck på flik 1 bild 29 och följ med
gardinen tills den är helt öppen. För att
stänga den tar man tag i greppet och
för gardinen till stängt läge tills tand
1 hakas fast.
Öppna och stänga taket
28AB0A0225C
1
29AB0A0039C
30AB0A0287C
28
LÄR KÄNNA DIN BIL

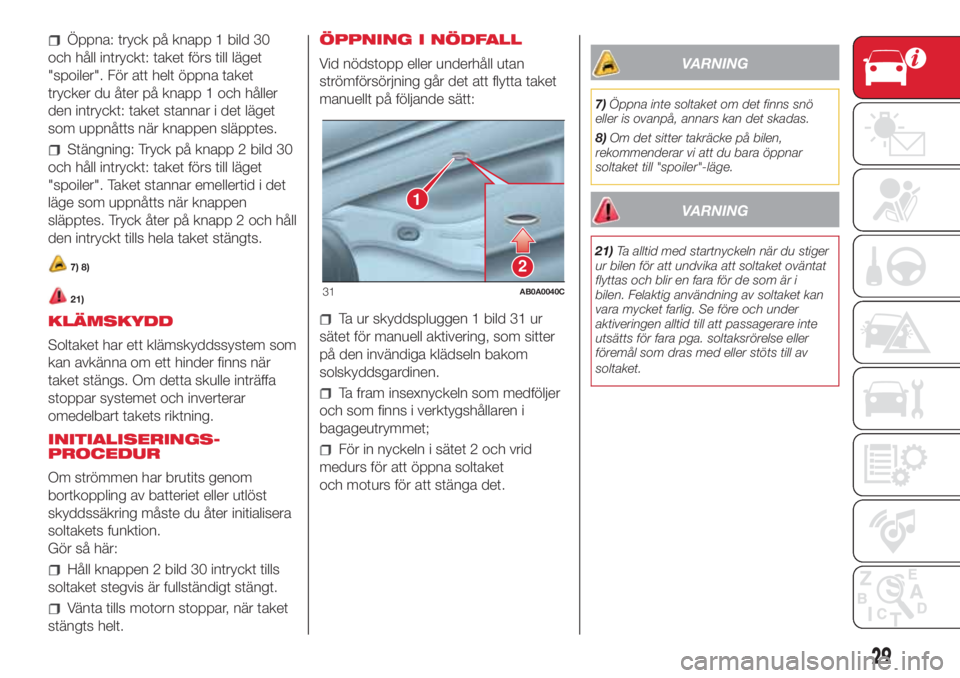

Öppna: tryck på knapp 1 bild 30
och håll intryckt: taket förs till läget
"spoiler". För att helt öppna taket
trycker du åter på knapp 1 och håller
den intryckt: taket stannar i det läget
som uppnåtts när knappen släpptes.
Stängning: Tryck på knapp 2 bild 30
och håll intryckt: taket förs till läget
"spoiler". Taket stannar emellertid i det
läge som uppnåtts när knappen
släpptes. Tryck åter på knapp 2 och håll
den intryckt tills hela taket stängts.
7) 8)
21)
KLÄMSKYDD
Soltaket har ett klämskyddssystem som
kan avkänna om ett hinder finns när
taket stängs. Om detta skulle inträffa
stoppar systemet och inverterar
omedelbart takets riktning.
INITIALISERINGS-
PROCEDUR
Om strömmen har brutits genom
bortkoppling av batteriet eller utlöst
skyddssäkring måste du åter initialisera
soltakets funktion.
Gör så här:
Håll knappen 2 bild 30 intryckt tills
soltaket stegvis är fullständigt stängt.
Vänta tills motorn stoppar, när taket
stängts helt.ÖPPNING I NÖDFALL
Vid nödstopp eller underhåll utan
strömförsörjning går det att flytta taket
manuellt på följande sätt:
Ta ur skyddspluggen 1 bild 31 ur
sätet för manuell aktivering, som sitter
på den invändiga klädseln bakom
solskyddsgardinen.
Ta fram insexnyckeln som medföljer
och som finns i verktygshållaren i
bagageutrymmet;
För in nyckeln i sätet 2 och vrid
medurs för att öppna soltaket
och moturs för att stänga det.
VARNING
7)Öppna inte soltaket om det finns snö
eller is ovanpå, annars kan det skadas.
8)Om det sitter takräcke på bilen,
rekommenderar vi att du bara öppnar
soltaket till "spoiler"-läge.
VARNING
21)Ta alltid med startnyckeln när du stiger
ur bilen för att undvika att soltaket oväntat
flyttas och blir en fara för de som är i
bilen. Felaktig användning av soltaket kan
vara mycket farlig. Se före och under
aktiveringen alltid till att passagerare inte
utsätts för fara pga. soltaksrörelse eller
föremål som dras med eller stöts till av
soltaket.
2
1
31AB0A0040C
29

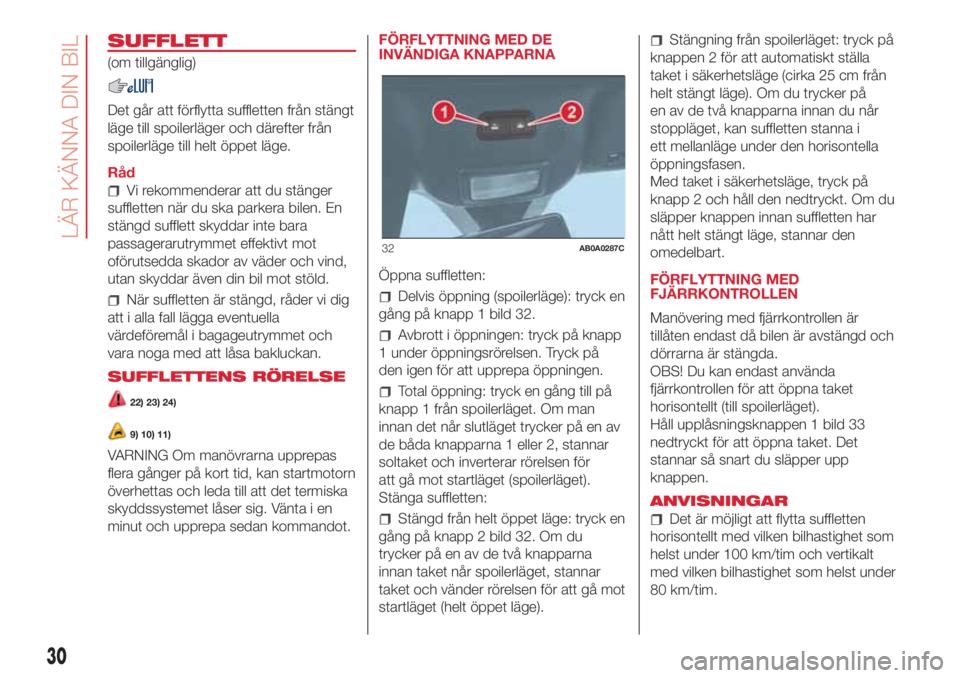

SUFFLETT
(om tillgänglig)
Det går att förflytta suffletten från stängt
läge till spoilerläger och därefter från
spoilerläge till helt öppet läge.
Råd
Vi rekommenderar att du stänger
suffletten när du ska parkera bilen. En
stängd sufflett skyddar inte bara
passagerarutrymmet effektivt mot
oförutsedda skador av väder och vind,
utan skyddar även din bil mot stöld.
När suffletten är stängd, råder vi dig
att i alla fall lägga eventuella
värdeföremål i bagageutrymmet och
vara noga med att låsa bakluckan.
SUFFLETTENS RÖRELSE
22) 23) 24)
9) 10) 11)
VARNING Om manövrarna upprepas
flera gånger på kort tid, kan startmotorn
överhettas och leda till att det termiska
skyddssystemet låser sig. Vänta i en
minut och upprepa sedan kommandot.FÖRFLYTTNING MED DE
INVÄNDIGA KNAPPARNA
Öppna suffletten:
Delvis öppning (spoilerläge): tryck en
gång på knapp 1 bild 32.
Avbrott i öppningen: tryck på knapp
1 under öppningsrörelsen. Tryck på
den igen för att upprepa öppningen.
Total öppning: tryck en gång till på
knapp 1 från spoilerläget. Om man
innan det når slutläget trycker på en av
de båda knapparna 1 eller 2, stannar
soltaket och inverterar rörelsen för
att gå mot startläget (spoilerläget).
Stänga suffletten:
Stängd från helt öppet läge: tryck en
gång på knapp 2 bild 32. Om du
trycker på en av de två knapparna
innan taket når spoilerläget, stannar
taket och vänder rörelsen för att gå mot
startläget (helt öppet läge).
Stängning från spoilerläget: tryck på
knappen 2 för att automatiskt ställa
taket i säkerhetsläge (cirka 25 cm från
helt stängt läge). Om du trycker på
en av de två knapparna innan du når
stoppläget, kan suffletten stanna i
ett mellanläge under den horisontella
öppningsfasen.
Med taket i säkerhetsläge, tryck på
knapp 2 och håll den nedtryckt. Om du
släpper knappen innan suffletten har
nått helt stängt läge, stannar den
omedelbart.
FÖRFLYTTNING MED
FJÄRRKONTROLLEN
Manövering med fjärrkontrollen är
tillåten endast då bilen är avstängd och
dörrarna är stängda.
OBS! Du kan endast använda
fjärrkontrollen för att öppna taket
horisontellt (till spoilerläget).
Håll upplåsningsknappen 1 bild 33
nedtryckt för att öppna taket. Det
stannar så snart du släpper upp
knappen.
ANVISNINGAR
Det är möjligt att flytta suffletten
horisontellt med vilken bilhastighet som
helst under 100 km/tim och vertikalt
med vilken bilhastighet som helst under
80 km/tim.
32AB0A0287C
30
LÄR KÄNNA DIN BIL
