2018 Abarth 500 Drift- och underhållshandbok (in Swedish)

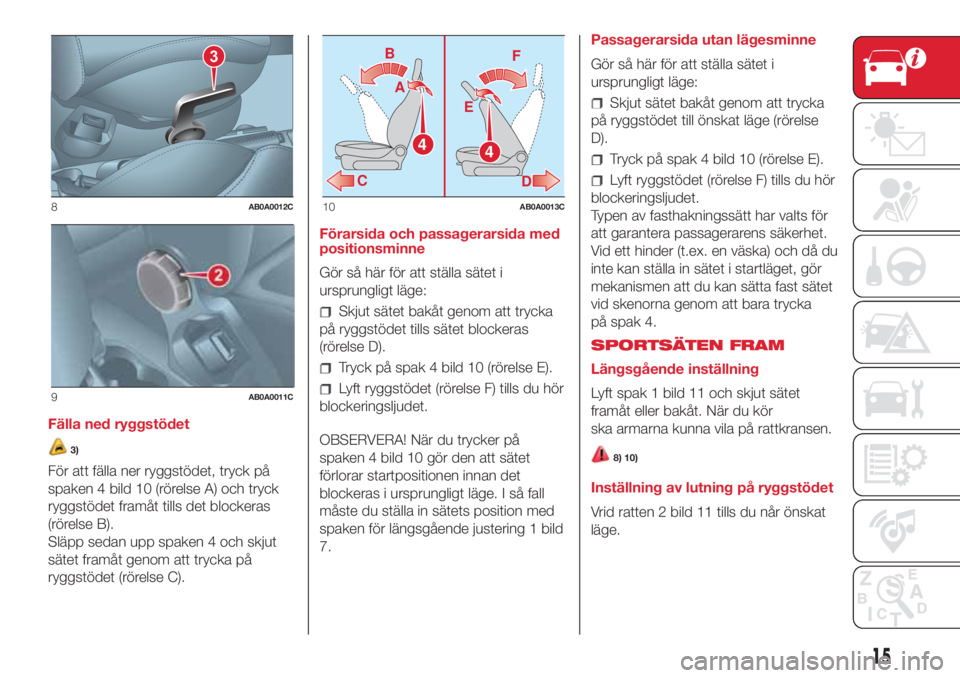

Fälla ned ryggstödet
3)
För att fälla ner ryggstödet, tryck på
spaken 4 bild 10 (rörelse A) och tryck
ryggstödet framåt tills det blockeras
(rörelse B).
Släpp sedan upp spaken 4 och skjut
sätet framåt genom att trycka på
ryggstödet (rörelse C).Förarsida och passagerarsida med
positionsminne
Gör så här för att ställa sätet i
ursprungligt läge:
Skjut sätet bakåt genom att trycka
på ryggstödet tills sätet blockeras
(rörelse D).
Tryck på spak 4 bild 10 (rörelse E).
Lyft ryggstödet (rörelse F) tills du hör
blockeringsljudet.
OBSERVERA! När du trycker på
spaken 4 bild 10 gör den att sätet
förlorar startpositionen innan det
blockeras i ursprungligt läge. I så fall
måste du ställa in sätets position med
spaken för längsgående justering 1 bild
7.Passagerarsida utan lägesminne
Gör så här för att ställa sätet i
ursprungligt läge:
Skjut sätet bakåt genom att trycka
på ryggstödet till önskat läge (rörelse
D).
Tryck på spak 4 bild 10 (rörelse E).
Lyft ryggstödet (rörelse F) tills du hör
blockeringsljudet.
Typen av fasthakningssätt har valts för
att garantera passagerarens säkerhet.
Vid ett hinder (t.ex. en väska) och då du
inte kan ställa in sätet i startläget, gör
mekanismen att du kan sätta fast sätet
vid skenorna genom att bara trycka
på spak 4.
SPORTSÄTEN FRAM
Längsgående inställning
Lyft spak 1 bild 11 och skjut sätet
framåt eller bakåt. När du kör
ska armarna kunna vila på rattkransen.
8) 10)
Inställning av lutning på ryggstödet
Vrid ratten 2 bild 11 tills du når önskat
läge.
3
8AB0A0012C
9AB0A0011C
44
A B
C
D EF
10AB0A0013C
15

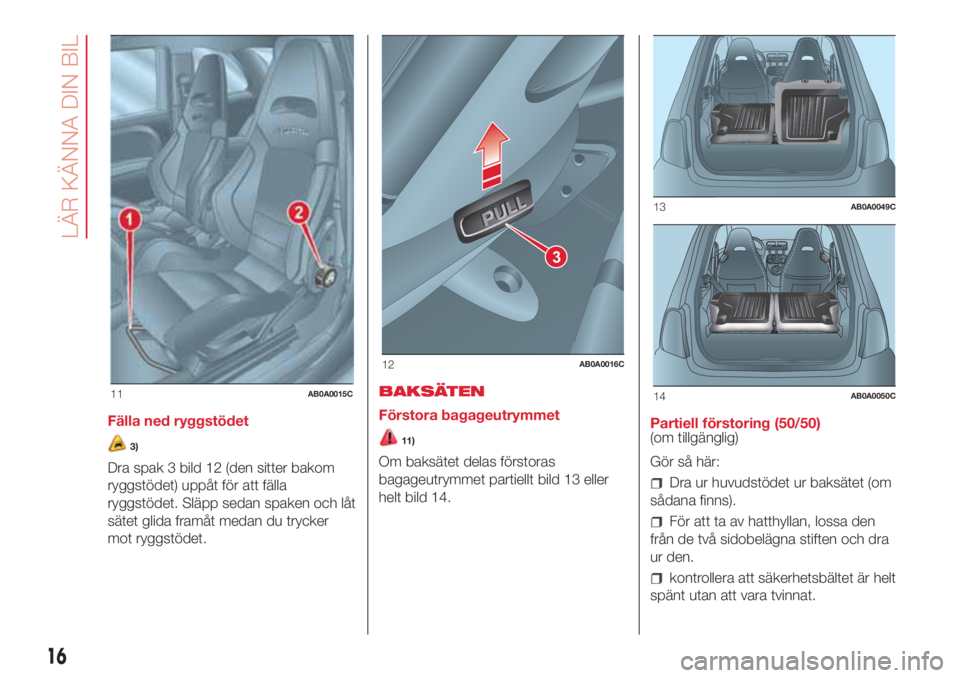

Fälla ned ryggstödet
3)
Dra spak 3 bild 12 (den sitter bakom
ryggstödet) uppåt för att fälla
ryggstödet. Släpp sedan spaken och låt
sätet glida framåt medan du trycker
mot ryggstödet.BAKSÄTEN
Förstora bagageutrymmet
11)
Om baksätet delas förstoras
bagageutrymmet partiellt bild 13 eller
helt bild 14.Partiell förstoring (50/50)
(om tillgänglig)
Gör så här:
Dra ur huvudstödet ur baksätet (om
sådana finns).
För att ta av hatthyllan, lossa den
från de två sidobelägna stiften och dra
ur den.
kontrollera att säkerhetsbältet är helt
spänt utan att vara tvinnat.
11AB0A0015C
3
12AB0A0016C
13AB0A0049C
14AB0A0050C
16
LÄR KÄNNA DIN BIL

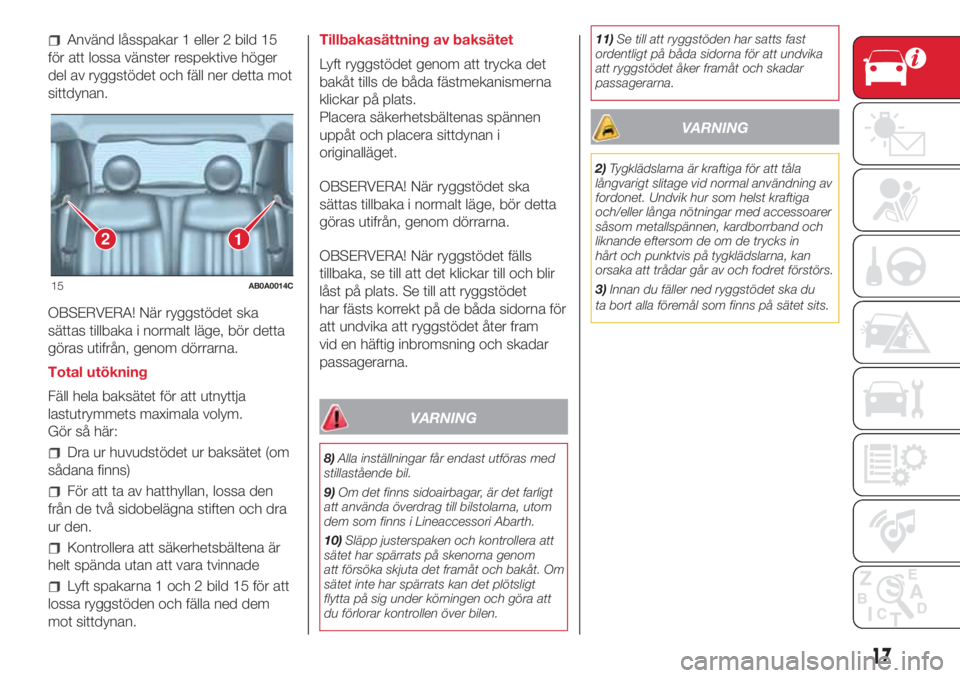

Använd låsspakar 1 eller 2 bild 15
för att lossa vänster respektive höger
del av ryggstödet och fäll ner detta mot
sittdynan.
OBSERVERA! När ryggstödet ska
sättas tillbaka i normalt läge, bör detta
göras utifrån, genom dörrarna.
Total utökning
Fäll hela baksätet för att utnyttja
lastutrymmets maximala volym.
Gör så här:
Dra ur huvudstödet ur baksätet (om
sådana finns)
För att ta av hatthyllan, lossa den
från de två sidobelägna stiften och dra
ur den.
Kontrollera att säkerhetsbältena är
helt spända utan att vara tvinnade
Lyft spakarna 1 och 2 bild 15 för att
lossa ryggstöden och fälla ned dem
mot sittdynan.Tillbakasättning av baksätet
Lyft ryggstödet genom att trycka det
bakåt tills de båda fästmekanismerna
klickar på plats.
Placera säkerhetsbältenas spännen
uppåt och placera sittdynan i
originalläget.
OBSERVERA! När ryggstödet ska
sättas tillbaka i normalt läge, bör detta
göras utifrån, genom dörrarna.
OBSERVERA! När ryggstödet fälls
tillbaka, se till att det klickar till och blir
låst på plats. Se till att ryggstödet
har fästs korrekt på de båda sidorna för
att undvika att ryggstödet åter fram
vid en häftig inbromsning och skadar
passagerarna.
VARNING
8)Alla inställningar får endast utföras med
stillastående bil.
9)Om det finns sidoairbagar, är det farligt
att använda överdrag till bilstolarna, utom
dem som finns i Lineaccessori Abarth.
10)Släpp justerspaken och kontrollera att
sätet har spärrats på skenorna genom
att försöka skjuta det framåt och bakåt. Om
sätet inte har spärrats kan det plötsligt
flytta på sig under körningen och göra att
du förlorar kontrollen över bilen.11)Se till att ryggstöden har satts fast
ordentligt på båda sidorna för att undvika
att ryggstödet åker framåt och skadar
passagerarna.
VARNING
2)Tygklädslarna är kraftiga för att tåla
långvarigt slitage vid normal användning av
fordonet. Undvik hur som helst kraftiga
och/eller långa nötningar med accessoarer
såsom metallspännen, kardborrband och
liknande eftersom de om de trycks in
hårt och punktvis på tygklädslarna, kan
orsaka att trådar går av och fodret förstörs.
3)Innan du fäller ned ryggstödet ska du
ta bort alla föremål som finns på sätet sits.
12
15AB0A0014C
17

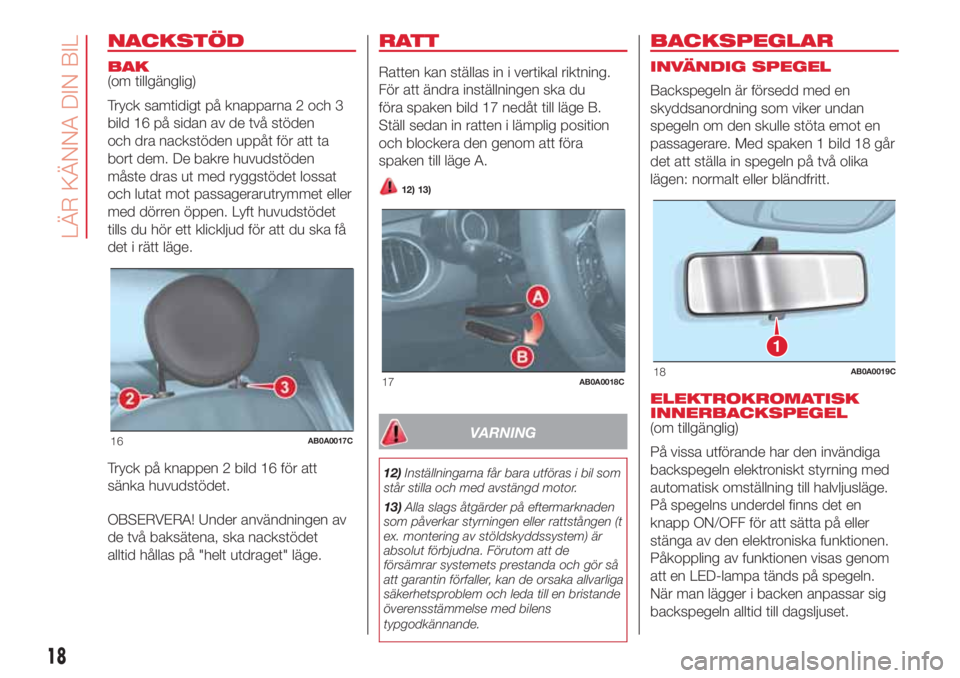

NACKSTÖD
BAK
(om tillgänglig)
Tryck samtidigt på knapparna 2 och 3
bild 16 på sidan av de två stöden
och dra nackstöden uppåt för att ta
bort dem. De bakre huvudstöden
måste dras ut med ryggstödet lossat
och lutat mot passagerarutrymmet eller
med dörren öppen. Lyft huvudstödet
tills du hör ett klickljud för att du ska få
det i rätt läge.
Tryck på knappen 2 bild 16 för att
sänka huvudstödet.
OBSERVERA! Under användningen av
de två baksätena, ska nackstödet
alltid hållas på "helt utdraget" läge.
RATT
Ratten kan ställas in i vertikal riktning.
För att ändra inställningen ska du
föra spaken bild 17 nedåt till läge B.
Ställ sedan in ratten i lämplig position
och blockera den genom att föra
spaken till läge A.
12) 13)
VARNING
12)Inställningarna får bara utföras i bil som
står stilla och med avstängd motor.
13)Alla slags åtgärder på eftermarknaden
som påverkar styrningen eller rattstången (t
ex. montering av stöldskyddssystem) är
absolut förbjudna. Förutom att de
försämrar systemets prestanda och gör så
att garantin förfaller, kan de orsaka allvarliga
säkerhetsproblem och leda till en bristande
överensstämmelse med bilens
typgodkännande.
BACKSPEGLAR
INVÄNDIG SPEGEL
Backspegeln är försedd med en
skyddsanordning som viker undan
spegeln om den skulle stöta emot en
passagerare. Med spaken 1 bild 18 går
det att ställa in spegeln på två olika
lägen: normalt eller bländfritt.
ELEKTROKROMATISK
INNERBACKSPEGEL
(om tillgänglig)
På vissa utförande har den invändiga
backspegeln elektroniskt styrning med
automatisk omställning till halvljusläge.
På spegelns underdel finns det en
knapp ON/OFF för att sätta på eller
stänga av den elektroniska funktionen.
Påkoppling av funktionen visas genom
att en LED-lampa tänds på spegeln.
När man lägger i backen anpassar sig
backspegeln alltid till dagsljuset.
16AB0A0017C
17AB0A0018C
1
18AB0A0019C
18
LÄR KÄNNA DIN BIL

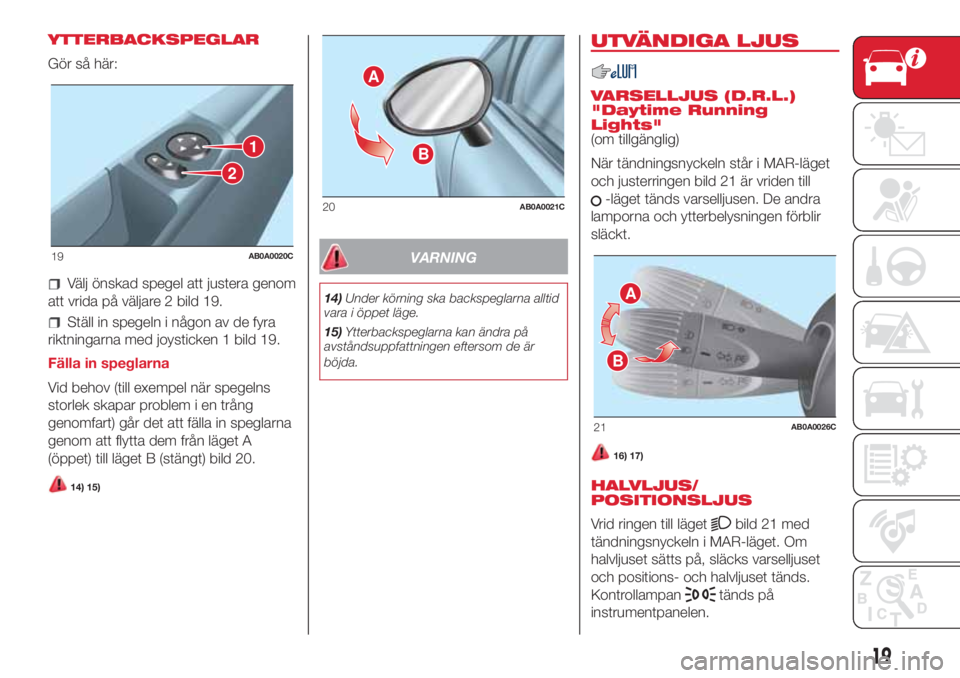

YTTERBACKSPEGLAR
Gör så här:
Välj önskad spegel att justera genom
att vrida på väljare 2 bild 19.
Ställ in spegeln i någon av de fyra
riktningarna med joysticken 1 bild 19.
Fälla in speglarna
Vid behov (till exempel när spegelns
storlek skapar problem i en trång
genomfart) går det att fälla in speglarna
genom att flytta dem från läget A
(öppet) till läget B (stängt) bild 20.
14) 15)
VARNING
14)Under körning ska backspeglarna alltid
vara i öppet läge.
15)Ytterbackspeglarna kan ändra på
avståndsuppfattningen eftersom de är
böjda.
UTVÄNDIGA LJUS
VARSELLJUS (D.R.L.)
"Daytime Running
Lights"
(om tillgänglig)
När tändningsnyckeln står i MAR-läget
och justerringen bild 21 är vriden till
-läget tänds varselljusen. De andra
lamporna och ytterbelysningen förblir
släckt.
16) 17)
HALVLJUS/
POSITIONSLJUS
Vrid ringen till läget
bild 21 med
tändningsnyckeln i MAR-läget. Om
halvljuset sätts på, släcks varselljuset
och positions- och halvljuset tänds.
Kontrollampan
tänds på
instrumentpanelen.
1
2
19AB0A0020C
A
B
20AB0A0021C
A
B
21AB0A0026C
19

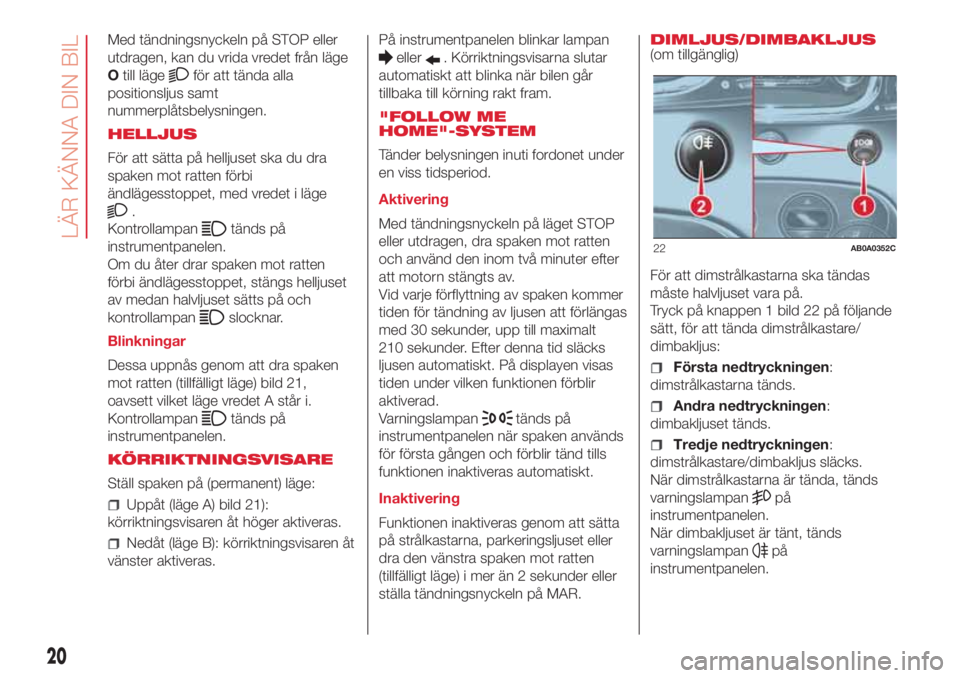

Med tändningsnyckeln på STOP eller
utdragen, kan du vrida vredet från läge
Otill läge
för att tända alla
positionsljus samt
nummerplåtsbelysningen.
HELLJUS
För att sätta på helljuset ska du dra
spaken mot ratten förbi
ändlägesstoppet, med vredet i läge
.
Kontrollampan
tänds på
instrumentpanelen.
Om du åter drar spaken mot ratten
förbi ändlägesstoppet, stängs helljuset
av medan halvljuset sätts på och
kontrollampan
slocknar.
Blinkningar
Dessa uppnås genom att dra spaken
mot ratten (tillfälligt läge) bild 21,
oavsett vilket läge vredet A står i.
Kontrollampan
tänds på
instrumentpanelen.
KÖRRIKTNINGSVISARE
Ställ spaken på (permanent) läge:
Uppåt (läge A) bild 21):
körriktningsvisaren åt höger aktiveras.
Nedåt (läge B): körriktningsvisaren åt
vänster aktiveras.På instrumentpanelen blinkar lampan
eller. Körriktningsvisarna slutar
automatiskt att blinka när bilen går
tillbaka till körning rakt fram.
"FOLLOW ME
HOME"-SYSTEM
Tänder belysningen inuti fordonet under
en viss tidsperiod.
Aktivering
Med tändningsnyckeln på läget STOP
eller utdragen, dra spaken mot ratten
och använd den inom två minuter efter
att motorn stängts av.
Vid varje förflyttning av spaken kommer
tiden för tändning av ljusen att förlängas
med 30 sekunder, upp till maximalt
210 sekunder. Efter denna tid släcks
ljusen automatiskt. På displayen visas
tiden under vilken funktionen förblir
aktiverad.
Varningslampan
tänds på
instrumentpanelen när spaken används
för första gången och förblir tänd tills
funktionen inaktiveras automatiskt.
Inaktivering
Funktionen inaktiveras genom att sätta
på strålkastarna, parkeringsljuset eller
dra den vänstra spaken mot ratten
(tillfälligt läge) i mer än 2 sekunder eller
ställa tändningsnyckeln på MAR.DIMLJUS/DIMBAKLJUS
(om tillgänglig)
För att dimstrålkastarna ska tändas
måste halvljuset vara på.
Tryck på knappen 1 bild 22 på följande
sätt, för att tända dimstrålkastare/
dimbakljus:
Första nedtryckningen:
dimstrålkastarna tänds.
Andra nedtryckningen:
dimbakljuset tänds.
Tredje nedtryckningen:
dimstrålkastare/dimbakljus släcks.
När dimstrålkastarna är tända, tänds
varningslampan
på
instrumentpanelen.
När dimbakljuset är tänt, tänds
varningslampan
på
instrumentpanelen.
22AB0A0352C
20
LÄR KÄNNA DIN BIL

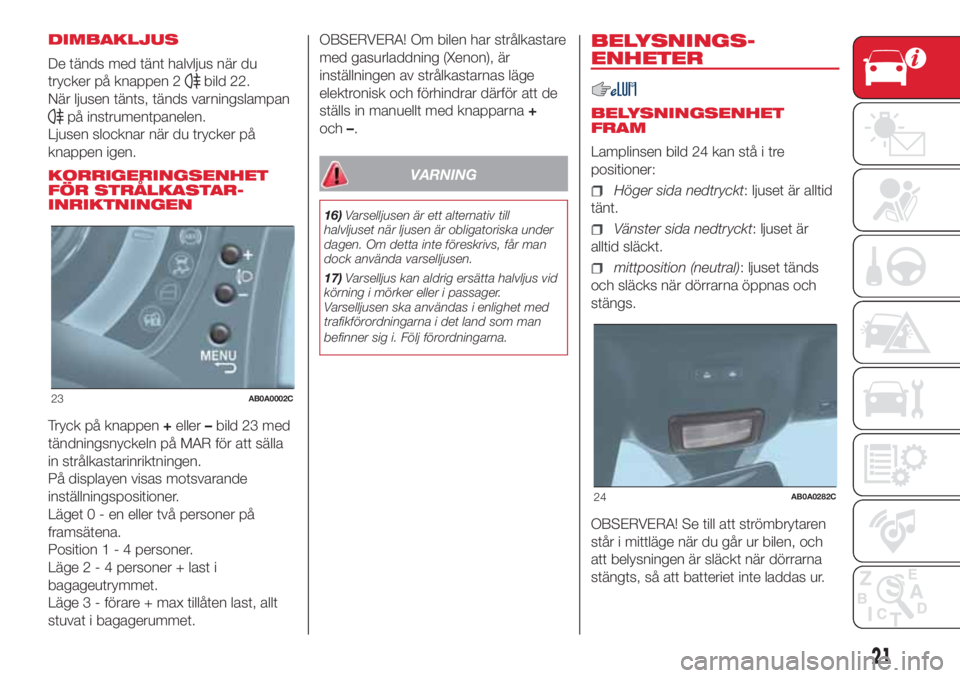

DIMBAKLJUS
De tänds med tänt halvljus när du
trycker på knappen 2
bild 22.
När ljusen tänts, tänds varningslampan
på instrumentpanelen.
Ljusen slocknar när du trycker på
knappen igen.
KORRIGERINGSENHET
FÖR STRÅLKASTAR-
INRIKTNINGEN
Tryck på knappen+eller–bild 23 med
tändningsnyckeln på MAR för att sälla
in strålkastarinriktningen.
På displayen visas motsvarande
inställningspositioner.
Läget0-eneller två personer på
framsätena.
Position1-4personer.
Läge2-4personer + last i
bagageutrymmet.
Läge 3 - förare + max tillåten last, allt
stuvat i bagagerummet.OBSERVERA! Om bilen har strålkastare
med gasurladdning (Xenon), är
inställningen av strålkastarnas läge
elektronisk och förhindrar därför att de
ställs in manuellt med knapparna+
och–.
VARNING
16)Varselljusen är ett alternativ till
halvljuset när ljusen är obligatoriska under
dagen. Om detta inte föreskrivs, får man
dock använda varselljusen.
17)Varselljus kan aldrig ersätta halvljus vid
körning i mörker eller i passager.
Varselljusen ska användas i enlighet med
trafikförordningarna i det land som man
befinner sig i. Följ förordningarna.
BELYSNINGS-
ENHETER
BELYSNINGSENHET
FRAM
Lamplinsen bild 24 kan stå i tre
positioner:
Höger sida nedtryckt: ljuset är alltid
tänt.
Vänster sida nedtryckt: ljuset är
alltid släckt.
mittposition (neutral): ljuset tänds
och släcks när dörrarna öppnas och
stängs.
OBSERVERA! Se till att strömbrytaren
står i mittläge när du går ur bilen, och
att belysningen är släckt när dörrarna
stängts, så att batteriet inte laddas ur.
23AB0A0002C
24AB0A0282C
21

På vissa versioner tänds och släcks
belysningen endast när förardörren
öppnas respektive stängs.
När man låser upp dörrarna med
fjärrkontrollen, aktiveras en timer i cirka
tio sekunder. När dörrarna har låsts
med nyckeln med fjärrkontroll, slocknar
belysningen.
Timer för takbelysningen (mittläge
på det genomskinliga ljushöljet)
Belysningsenheten tänds automatiskt i
följande fall: när man öppnar en dörr,
när man tar ut nyckeln ur tändlåset och
låser upp dörrarna.
Tio sekunder efter att alla dörrarna har
stängts och låsts, slocknar
innerbelysningen. Belysningen i
passagerarutrymmet slocknar
emellertid efter 15 minuter för att spara
på batteriet.RENGÖRA RUTORNA
Spaken till höger styr aktiveringen av
vindrutetorkaren/vindrutespolaren.
Bakrutetorkare/-spolare kan bara
aktiveras med tändningsnyckeln
i MAR-läget.
VINDRUTETORKARE/
VINDRUTESPOLARE
Funktion
18)
4) 5)
Spaken kan ställas i fem olika lägen (4
hastighetsnivåer) bild 25:
A: stillastående vindrutetorkare.
B: intermittent funktion.
C: långsam kontinuerlig funktion.
D: snabb kontinuerlig funktion.
E: mycket snabb kontinuerlig
funktion (tillfälligt läge).Den snabba tillfälliga funktionen
begränsas till den tid som spaken hålls
för hand i detta läge. När spaken
släpps går den tillbaka till läge A och
stänger automatiskt av
vindrutetorkaren.
Intelligent vindrutetorkarfunktion
När man drar spaken mot ratten
(tillfälligt läge) aktiveras
vindrutetorkaren.
Genom att hålla spaken i detta läge i en
halv sekund sätts vindrutespolaren
och vindrutetorkaren på med en enda
rörelse.
Vindrutetorkaren avslutar med några
slag efter att spaken släppts. Ett
ytterligare "rengöringsslag" görs efter
någon sekund, efter att torkningen
avslutats.
BAKRUTETORKARE/
BAKRUTESPOLARE
Funktion
6)
Bakrutetorkare/-spolare kan bara
aktiveras med tändningsnyckeln
i MAR-läget.
För vredet till
för att aktivera
bakrutetorkaren.
25AB0A0028C
22
LÄR KÄNNA DIN BIL
