2018 Abarth 500 Drift- och underhållshandbok (in Swedish)

SIDOAIRBAGAR (Side
bag - Window bag)
(om tillgänglig)
För att öka passagerarnas skydd vid en
eventuell sidokrock, har bilen försetts
med främre sidoairbagar för att skydda
höften, bröstkorgen och axlarna (Side
Bag) på föraren och passageraren samt
airbagar för att skydda huvudet.
Om sidoairbagarna inte aktiveras vid
andra slags krockar (frontal, bak,
vältning, osv.) betyder inte att systemet
inte fungerar.
Sidoairbagar fram (Side Bag)
Dessa består av två sorters airbagar
som sitter i ryggstöden på framsätena
bild 71 och skyddar höften,
bröstkorgen och axlarna på
passagerarna vid en sidokrock av
medelhög till hög allvarlighetsgrad.Sidoairbagar för att skydda huvudet
(Window Bag)
De består av två gardinkuddar som
sitter under sidobeklädnaden i taket
och som täcks av särskilda enheter bild
72 som har som uppgift att skydda
huvudet på personer i framsätet vid en
sidokrock, tack vare den stora
utvecklingsytan som kuddarna har.
Anvisningar
Det bästa skyddet vid en sidokrock fås
om sätet är rätt inställt så att
fönsterairbagen kan blåsas upp på rätt
sätt.
Aktiveringen av airbagarna fram
och/eller sidoairbagarna sker även när
bilen utsätts för kraftiga stötar som
berör den undre delen av karossen, t.ex
våldsamma krockar mot trappsteg,
trottoarer eller fasta upphöjningar på
marken, fall av bilen i stora hål eller
djupa gropar i vägen.Aktiveringen av airbagarna frigör en liten
mängd damm. Detta damm är inte
skadligt och innebär inte tecken på
början till en brand. Utöver detta kan
ytan på kudden som vecklas ut och
bilen invändigt täckas av dammrester.
Detta damm kan irritera huden och
ögonen. Tvätta snarast med neutral
tvållösning och vatten vid exponering.
Alla kontroller, reparationer och byten
av airbagar ska utföras i Abarths
servicenät. Vid skrotning av bilen,
kontakta Abarths servicenät för
inaktivera anläggningen.
Aktiveringen av förspännarna,
airbagarna fram och på sidan bestäms
fristående, beroende på typen av krock.
Att en eller flera av dessa inte aktiveras
i dessa fall betyder inte att systemet
inte fungerar.
Vid en olycka under vilken en
säkerhetsanordning aktiverats, kontakta
Abarths servicenät för att byta ut de
delar som aktiverats och för att
kontrollera att anläggningen är hel.
95) 96) 97) 98) 99) 100) 101) 102) 103) 104) 105)
106)
71AB0A0074C
72AB0A0075C
79

VARNING
90)Klistra inte fast dekaler eller andra
föremål på ratten, på instrumentpanelen i
området där airbagen till
framsätespassageraren sitter, på takets
sidoklädsel och på sätena. Föremål får inte
placeras på instrumentbrädan på
passagerarsidan (t ex. mobiltelefoner)
eftersom de kan förhindra att airbagen
öppnas på rätt sätt. De kan dessutom
direkt skada dem som befinner sig i bilen.
91)Håll alltid händerna på rattkransen
under körningen, så att airbagen vid behov
kan blåsas upp utan hinder. Kör aldrig
med kroppen framåtlutad, utan sitt alltid
upprätt och tillbakalutad mot ryggstödet.
92)Om det finns en aktiv airbag på
passagerarsidan, ska du INTE installera en
bakåtvänd bilbarnstol i framsätet. När
airbagen löser ut vid en eventuell krock,
kan den orsaka livshotande skador för
barnet oavsett hur allvarlig krocken är.
Därför ska du alltid koppla ifrån airbagen på
passagerarsidan innan du monterar en
bakåtvänd bilbarnstol på
framsätespassagerarens plats. Utöver
detta ska det främre passagerarsätet
skjutas bakåt i det mest tillbakadragna
läget, för att undvika sammanstötning
mellan bilbarnstolen och
instrumentpanelen. Återaktivera
omedelbart airbagen på passagerarsidan
så snart du har tagit bort bilbarnstolen.93)Funktionsfel på varningslampan
anges genom att symbolentänds
på displayen. I detta fall kanske
varningslampan
inte signalerar
eventuella fel på fasthållningssystemen.
Innan du fortsätter att köra, ska du
kontakta Abarths servicenät för omedelbar
kontroll av systemet.
94)Varningslampan
indikerar status för
skyddet av airbagen på passagerarsidan.
Om varningslampan är släckt, är skyddet
på passagerarsidan aktiverat. Använd
inställningsmenyn för att koppla från
skyddet (i så fall tänds lysdioden). Efter
bilens tändningsmanöver (man ställer
nyckeln på MAR), tänds lysdioden i cirka
åtta sekunder förutsatt att det gått minst
fem sekunder sedan den sista
avstängningen. Om så inte sker, vänd dig
till Abarths servicenät. Det är möjligt att
varningslampan förblir avstängd när man
utför manövrar för avstängning/
återaktivering av motorn innan fem
sekunder har förflutit. I så fall, ska du
stänga av motorn och vänta i minst fem
sekunder innan du försöker sätta på den
igen för att kontrollera att varningslampan
fungerar riktigt. Varningslampan kan tändas
med olika intensitetsgrader enligt bilens
tillstånd. Intensiteten kan också variera
under samma nyckelsekvens.
95)Om varningslampan
inte tänds när
tändningsnyckeln vrids till MAR eller förblir
tänd under körningen, är det möjligt att
det finns fel på fasthållningsanordningarna.
I sådana fall kanske airbagarna eller
bältesförsträckarna inte aktiveras vid en
olycka eller i vissa fall aktiveras de felaktigt.
Innan du fortsätter, kontakta Abarths
servicenät för en omedelbar kontroll av
systemet.96)På vissa versioner tänds
varningslampan
på instrumentpanelen
vid fel på lysdioden(som sitter på
instrumentpanelens list) och inaktiveras
airbagarna på passagerarsidan.
97)Täck inte över ryggstödet på
framsätena med klädsel eller foder om där
sitter en sidoairbag.
98)Om bilen utsatts för stöld eller
stöldförsök, vandalism, översvämningar
eller stormfloder, låt kontrollera
airbagsystemet hos Abarths servicenät.
80
SÄKERHET

99)Med isatt tändningsnyckel ställd på
MAR, kan airbagarna sättas på även med
stillastående bil, även om motorn är
avstängd, om bilen skulle bli påkörd av
annat fordon. Därför ska bakåtvända
bilbarnstolar INTE installeras på
framsätespassagerarens plats om det fins
en aktiv airbag till framsätespassageraren,
även om bilen står stilla. När airbagen
aktiveras vid en krock kan den orsaka
livshotande skador för barnet som
transporteras. Därför ska du alltid koppla
ifrån airbagen på passagerarsidan innan du
monterar en bakåtvänd bilbarnstol på
framsätespassagerarens plats. Utöver
detta ska det främre passagerarsätet
skjutas bakåt i det mest tillbakadragna
läget, för att undvika sammanstötning
mellan bilbarnstolen och
instrumentpanelen. Återaktivera
omedelbart airbagen på passagerarsidan
så snart du har tagit bort bilbarnstolen.
Kom även ihåg att om tändningsnyckeln
står på STOP, aktiveras ingen
säkerhetsanordning (airbag eller
bältesförsträckare) vid en krock. Att
anordningarna inte aktiveras i dessa fall,
kan därför inte betraktas som tecken på
felfunktion hos systemet.
100)När tändningsnyckeln vrids till läget
MAR tänds varningslampan
, därefter
vid en aktiv airbag på passagerarsidan ska
den slockna.
101)Tvätta inte bilsätena med vatten eller
trycksatt ånga (tvätta dem för hand eller
i automatiska tvättstationer för bilsäten).102)De främre airbagarna är konstruerade
för att klara kraftigare krockar än
bältesförsträckarna. För krockar som
inträffar mellan de två olika gränserna för
aktivering är det normalt att enbart
bältesförsträckarna aktiveras.
103)Sätt inte fast hårda föremål vid
klädeskrokarna eller på stödhandtagen.
104)Airbagarna kan aldrig ersätta
säkerhetsbältena, bara göra dem mer
effektiva. Eftersom de främre airbagarna
inte aktiveras vid en frontalkrock på låg
hastighet, sidokrockar, påkörningar eller
vurpor, kan passagerarna i detta fall
skyddas av endast säkerhetsbältena som
därför alltid ska spännas fast.
105)Undvik att luta huvud, armar eller
armbågar mot dörren, fönstren och platsen
där fönsterairbagarna sitter. Detta för att
undvika skador om kuddarna skulle blåsas
upp.
106)Sträck aldrig ut huvudet, armarna eller
armbågarna genom fönstret.
107)Färdas inte med föremål i knät,
framför bröstkorgen och håll heller inte en
pipa eller penna eller dylikt i munnen.
Vid krock kan detta orsaka allvarliga skador
då airbagen blåses upp.
81

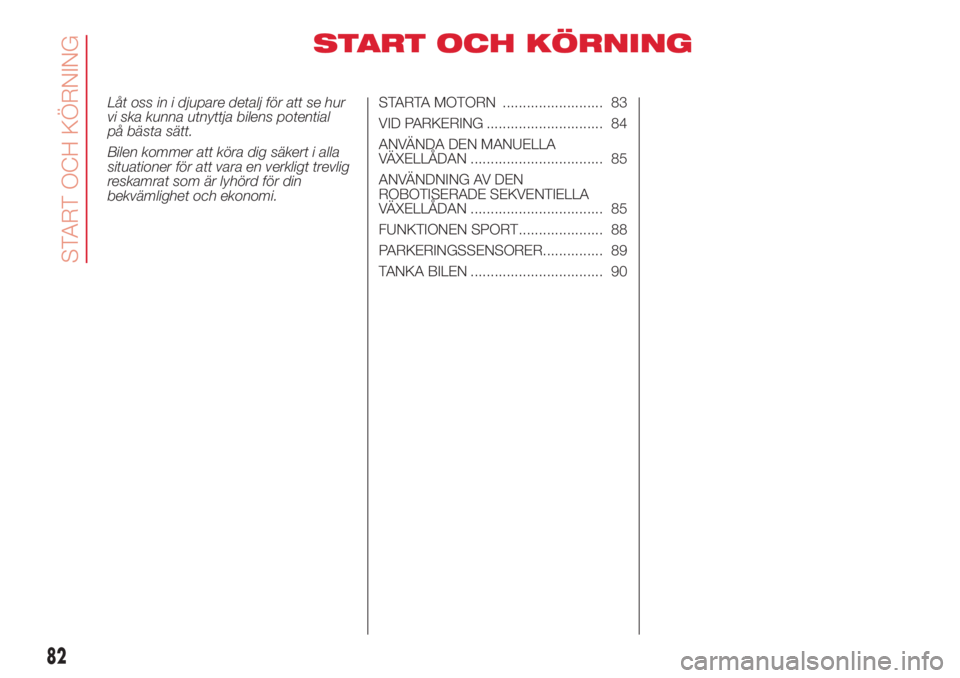

START OCH KÖRNING
Låt oss in i djupare detalj för att se hur
vi ska kunna utnyttja bilens potential
på bästa sätt.
Bilen kommer att köra dig säkert i alla
situationer för att vara en verkligt trevlig
reskamrat som är lyhörd för din
bekvämlighet och ekonomi.STARTA MOTORN ......................... 83
VID PARKERING ............................. 84
ANVÄNDA DEN MANUELLA
VÄXELLÅDAN ................................. 85
ANVÄNDNING AV DEN
ROBOTISERADE SEKVENTIELLA
VÄXELLÅDAN ................................. 85
FUNKTIONEN SPORT..................... 88
PARKERINGSSENSORER............... 89
TANKA BILEN ................................. 90
82
START OCH KÖRNING

STARTA MOTORN
Bilen har en elektronisk motorspärr. Om
motorn inte startar, se beskrivningen i
avsnittet “Fiat CODE-systemet” i
kapitlet “Lär känna din bil”.
PROCEDUR
Gör så här:
Dra åt handbromsen och ställ
växelspaken i friläge.
tryck kopplingspedalen i botten utan
att trycka på gaspedalen;
Vrid tändningsnyckeln till AVV-läget
och släpp den så snart motorn startar.
Om motorn inte startar vid det första
försöket, vrid tändningsnyckeln till läget
STOP innan startproceduren upprepas.
Om symbolen
lyser på
instrumentpanelen tillsammans med
varningslampan
när
tändningsnyckeln står på MAR, ska du
vrida den till STOP och sedan tillbaka till
MAR. Om varningslampan fortsätter
att lysa, försök med en av de andra
nycklarna som ingår med bilen.
Om motorn fortfarande inte går att
starta ska du kontakta Abarths
servicenät.
15) 16)
108) 109)
UPPVÄRMNING AV
NYSTARTAD MOTOR
Gör så här:
Kör långsamt iväg och låt motorn gå
på medelhögt varvtal, utan plötsliga
accelerationer.
Förvänta dig inte maximal
körprestanda redan från de första körda
kilometrarna. Vi rekommenderar att du
väntar med detta tills visaren på
motorkylvätskans temperaturmätare
börjar röra på sig.
17)
STÄNGA AV MOTORN
Låt motorn gå på lägsta varvtal och vrid
tändningsnyckeln till STOP.
OBSERVERA! Efter en mer krävande
körning ska du låta motorn gå på
tomgång så att temperaturen inne i
motorrummet sänks, innan den sedan
stängs av.
18)
VARNING
15)Vi rekommenderar att du inte begär
maximal prestanda av bilen under den
första användningstiden (t ex. överdrivna
accelerationer, för långa körsträckor på
maximalt varvtal, för häftiga inbromsningar
osv.).16)Lämna inte tändningsnyckeln i
MAR-läget då motorn är avstängd, för att
undvika att batteriet laddas ur i onödan.
17)Undvik absolut att skjuta eller bogsera
igång fordonet eller utnyttja nedförsbackar.
Dessa manövrar kan orsaka ett
bränsleflöde i katalysatorn och skada den
ohjälpligt.
18)Att trycka ner gaspedalen innan motorn
stängts av är helt onödigt. Det förbrukar
bara mer bränsle och kan skada motorn,
särskilt om motorn är försedd med en
turbokompressor.
VARNING
108)Det är farligt att sätta på motorn i
stängda lokaler. Motorn förbrukar syre och
släpper ut koldioxid, koloxid och andra
giftiga gaser.
109)Servobromsen och servostyrningen
aktiveras inte förrän motorn har startats.
Därför är det nödvändigt att utöva en
avsevärt högre kraft på bromspedalen och
ratten.
83

VID PARKERING
Om du behöver stanna och kliva ut ur
bilen, gör så här:
Lägg i växeln (1:ans växel i
uppförsbacke eller backväxeln i
nedförsbacke) och lämna hjulen
svängda.
stäng av motorn och dra åt
handbromsen;
dra alltid ut tändningsnyckeln ur
tändlåset.
Om du parkerar fordonet i en brant
nedförsbacke, rekommenderar vi även
att du blockerar hjulen med en kil
eller en sten.
På versioner försedda med robotiserad
sekventiell växellåda, ska du vänta
tills bokstaven P visas på displayen
innan du släpper upp bromspedalen.
VARNING Lämna ALDRIG bilen md
växelspaken i friläge (eller på versioner
med robotiserad sekventiell växellåda,
utan att ha ställt växelspaken på P).
110)
HANDBROMS
Handbromsen 1 bild 73 är placerad
mellan de två framsätena.
För att dra åt handbromsen, dra den
uppåt för att garantera att bilen stoppar.
111)
När tändningsnyckeln står på MAR och
handbromsen är ilagd lyser
varningslampan
på
instrumentpanelen.
För att frigöra handbromsen gör man
så här:
Lyft spaken något och tryck på
frigöringsknappen 1 bild 73.
Håll knappen nertryckt och sänk
spaken. Varningslampan
på
instrumentpanelen släcks.
För att undvika att bilen kör iväg
oavsiktligt, utför manövern med
nedtryckt bromspedal.
VARNING
110)Lämna aldrig kvar barn utan tillsyn i
bilen. När du stiger ur bilen, ska du alltid ut
tändningsnyckeln och ta den med dig.
111)Bilen bör vara helt bromsad när du
har dragit upp spaken några hack: om så
inte är fallet ska du vända dig till Abarths
servicenät för justering.1
73AB0A0076C
84
START OCH KÖRNING

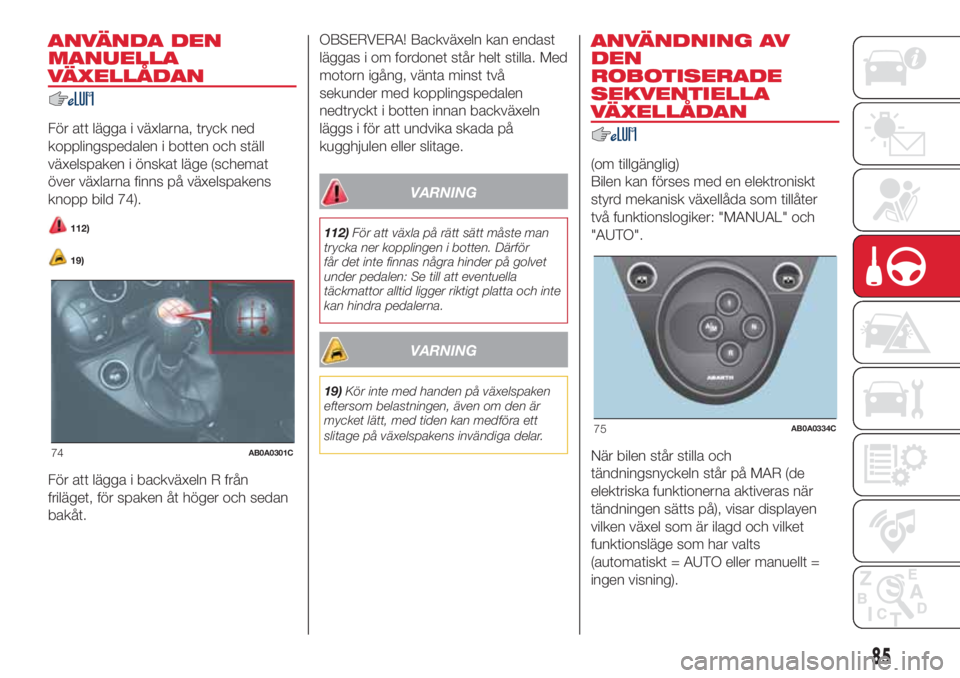

ANVÄNDA DEN
MANUELLA
VÄXELLÅDAN
För att lägga i växlarna, tryck ned
kopplingspedalen i botten och ställ
växelspaken i önskat läge (schemat
över växlarna finns på växelspakens
knopp bild 74).
112)
19)
För att lägga i backväxeln R från
friläget, för spaken åt höger och sedan
bakåt.OBSERVERA! Backväxeln kan endast
läggas i om fordonet står helt stilla. Med
motorn igång, vänta minst två
sekunder med kopplingspedalen
nedtryckt i botten innan backväxeln
läggs i för att undvika skada på
kugghjulen eller slitage.
VARNING
112)För att växla på rätt sätt måste man
trycka ner kopplingen i botten. Därför
får det inte finnas några hinder på golvet
under pedalen: Se till att eventuella
täckmattor alltid ligger riktigt platta och inte
kan hindra pedalerna.
VARNING
19)Kör inte med handen på växelspaken
eftersom belastningen, även om den är
mycket lätt, med tiden kan medföra ett
slitage på växelspakens invändiga delar.
ANVÄNDNING AV
DEN
ROBOTISERADE
SEKVENTIELLA
VÄXELLÅDAN
(om tillgänglig)
Bilen kan förses med en elektroniskt
styrd mekanisk växellåda som tillåter
två funktionslogiker: "MANUAL" och
"AUTO".
När bilen står stilla och
tändningsnyckeln står på MAR (de
elektriska funktionerna aktiveras när
tändningen sätts på), visar displayen
vilken växel som är ilagd och vilket
funktionsläge som har valts
(automatiskt = AUTO eller manuellt =
ingen visning).
74AB0A0301C
75AB0A0334C
85

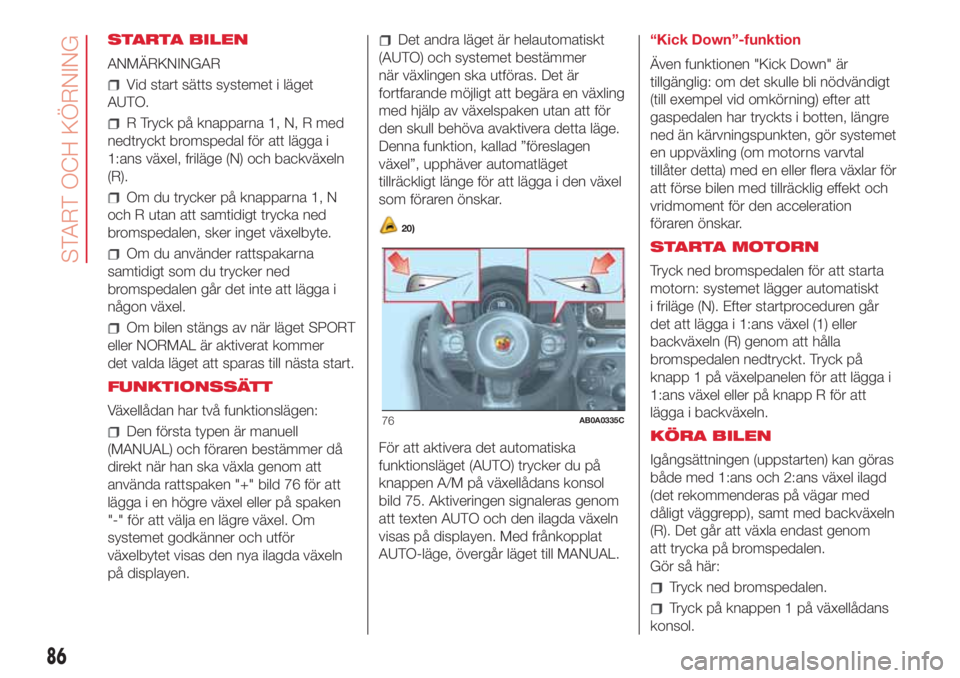

STARTA BILEN
ANMÄRKNINGAR
Vid start sätts systemet i läget
AUTO.
R Tryck på knapparna 1, N, R med
nedtryckt bromspedal för att lägga i
1:ans växel, friläge (N) och backväxeln
(R).
Om du trycker på knapparna 1, N
och R utan att samtidigt trycka ned
bromspedalen, sker inget växelbyte.
Om du använder rattspakarna
samtidigt som du trycker ned
bromspedalen går det inte att lägga i
någon växel.
Om bilen stängs av när läget SPORT
eller NORMAL är aktiverat kommer
det valda läget att sparas till nästa start.
FUNKTIONSSÄTT
Växellådan har två funktionslägen:
Den första typen är manuell
(MANUAL) och föraren bestämmer då
direkt när han ska växla genom att
använda rattspaken "+" bild 76 för att
lägga i en högre växel eller på spaken
"-" för att välja en lägre växel. Om
systemet godkänner och utför
växelbytet visas den nya ilagda växeln
på displayen.
Det andra läget är helautomatiskt
(AUTO) och systemet bestämmer
när växlingen ska utföras. Det är
fortfarande möjligt att begära en växling
med hjälp av växelspaken utan att för
den skull behöva avaktivera detta läge.
Denna funktion, kallad ”föreslagen
växel”, upphäver automatläget
tillräckligt länge för att lägga i den växel
som föraren önskar.
20)
För att aktivera det automatiska
funktionsläget (AUTO) trycker du på
knappen A/M på växellådans konsol
bild 75. Aktiveringen signaleras genom
att texten AUTO och den ilagda växeln
visas på displayen. Med frånkopplat
AUTO-läge, övergår läget till MANUAL.“Kick Down”-funktion
Även funktionen "Kick Down" är
tillgänglig: om det skulle bli nödvändigt
(till exempel vid omkörning) efter att
gaspedalen har tryckts i botten, längre
ned än kärvningspunkten, gör systemet
en uppväxling (om motorns varvtal
tillåter detta) med en eller flera växlar för
att förse bilen med tillräcklig effekt och
vridmoment för den acceleration
föraren önskar.
STARTA MOTORN
Tryck ned bromspedalen för att starta
motorn: systemet lägger automatiskt
i friläge (N). Efter startproceduren går
det att lägga i 1:ans växel (1) eller
backväxeln (R) genom att hålla
bromspedalen nedtryckt. Tryck på
knapp 1 på växelpanelen för att lägga i
1:ans växel eller på knapp R för att
lägga i backväxeln.
KÖRA BILEN
Igångsättningen (uppstarten) kan göras
både med 1:ans och 2:ans växel ilagd
(det rekommenderas på vägar med
dåligt väggrepp), samt med backväxeln
(R). Det går att växla endast genom
att trycka på bromspedalen.
Gör så här:
Tryck ned bromspedalen.
Tryck på knappen 1 på växellådans
konsol.
76AB0A0335C
86
START OCH KÖRNING
