2018 Abarth 500 Drift- och underhållshandbok (in Swedish)

TYPER AV LAMPOR
På bilen finns följande typer av lampor:
Lampor helt i glas:(typ A) sätts i med tryck, och dras ut.A
B
C
D
E
Lampor med bajonettsockel:(typ B) tryck på glödlampan för att dra
ut och vrid moturs.
Cylindriska lampor:(typ C) Frigör från kontakterna och dra ut dem.
Halogenlampor:(typ D) lossa spjärrfjädern från sätet för att ta bort
lampan.
Halogenlampor:(typ E) lossa spjärrfjädern från uttaget för att ta bort
lampan.
Lampor med gasurladdning (Xenon):(typ F) Vänd dig till Abarths servicenät för byte.
95

Lampor
Användning Typ Effekt Ref. fig.
Helljus H7 55 W D
Halvljus H7 55 W D
Xenon-strålkastare med gasurladdning (beroende på
version)D1S 35W F
Positionsljus fram/varselljus LED/W21W 21W A
Körriktningsvisare fram PY24W 24W B
Körriktningsvisare på sidorna W5W 5 W A
Körriktningsvisare bak PY2IW 2I W B
Bakre positionsljus/stoppljus P 21/5 W 5/21W B
Backljus W16W 16W B
Dimbakljus W16W 16W B
Mittre taklampa C5W 5 W C
Belysningsenhet på passagerarsidan C5W 5 W C
Belysningsenhet i bagageutrymmet W5W 5 W A
Nummerplåtsbelysning C5W 5 W C
Dimstrålkastare HI 55 W E
Extra stopp (tredje stoppljus) W5W 5 W A
VARNING
115)Ändringar och reparationer av elanläggningen som utförs på felaktigt sätt och utan hänsyn till anläggningens tekniska egenskaper, kan
orsaka funktionsfel med risker för brand.
116)Halogenlampor innehåller trycksatt gas och vid skada är det möjligt att glasbitar slungas iväg.
96
I NÖDLÄGE

VARNING
23)Vid hantering av halogenlampor ska du endast vidröra metalldelen. Om den genomskinliga glödlampan kommer i kontakt med fingrarna,
kan detta påverka ljusstyrkan och lampans hållbarhet. Vid en oavsiktlig kontakt, gnid glödlampskolven med en trasa som har fuktats med
alkohol och låt den torka.
24)Vi rekommenderar att du låter byta ut glödlamporna av Abarths servicenät om möjligt. En rätt funktion och inriktning av de utvändiga
ljusen är väsentliga krav för en säker körning och för att undvika påföljder som förutses av lagen.
97

BYTA UTVÄNDIG
LAMPA
För typ av lampa och motsvarande
effekt, se avsnittet “Byta en lampa”.
STRÅLKASTARENHETER
FRAM
De främre lampgrupperna omfattar
positionsljus, halvljus, helljus och
körriktningsvisare.
Åtkomst till körriktningsvisarnas
lampor
Ingrip från motorrummet för att ta bort
proppen 1 bild 82.
Åtkomst till halvljusens lampor
Vrid locket 2 bild 82 moturs.Åtkomst till positionsljusens/
varselljusens (D.R.L.) och helljusens
glödlampor
Styr hjulen helt, öppna skyddsluckan 3
bild 83 (den sitter på hjulhuset i höjd
med ljusen) och ta sedan bort
gummiproppen 4 bild 83.
KÖRRIKTNINGSVISARE
Fram
För att byta lampa gör man så här:
Vrid den moturs och ta bort
skyddspluggen 1 bild 82.
Vrid lamphållare 1 bild 84 moturs
och dra ur den.
Ta ut den tryckmonterade lampan
och byt ut den;
Sätt tillbaka lamphållaren 1 genom
att vrida den medurs och försäkra
dig om att den låsts korrekt.
Sätt i skyddsproppen och vrid den
medurs.På sidorna.
VARNING Åtgärden ska utföras med
alla nödvändiga försiktighetsåtgärder för
att inte skada karossen (det
rekommenderas att använda ett
tillräckligt styvt och tjockt plastkort).
För att byta lampa gör man så här:
Tryck på punkten som indikeras av
pilarna 1 och 2 för att komprimera
fästfjädern och ta ut ljuset bild 85
1
2
82AB0A0309C
3
4
83AB0A0089C
84AB0A0361C
85AB0A0310C
98
I NÖDLÄGE

Vrid lamphållaren moturs, ta bort
lampan och byt ut den;
Sätt tillbaka lamphållaren i
lamplinsen, sätt tillbaka enheten och se
till att låsfjädern klickar på plats.
HALVLJUS
För att byta lampa gör man så här:
Vrid den moturs och ta bort
skyddspluggen 2 bild 82.
Koppla ifrån kontaktdon 1 bild 86
och frigör lamphållaren.
Ta ut lampan och byt ut den.
sätt tillbaka lampan i sätet och
återanslut kontaktdonet;
Sätt i skyddsproppen igen och vrid
den medurs.
117)
HELLJUS
För att byta lampa gör man så här:
Ta bort gummiproppen så som
beskrivs ovan;
Lossa de två fjädrarna till lamphållare
1 bild 87.
Ta ut lampan och byt ut den.
Montera den nya lampan och låt
metalldelens form passa in i kanalerna
på strålkastarparabolen och fäst sedan
lamphållarfjädrarna;
Sätt tillbaka gummipluggen.
POSITIONSLJUS/
VARSELLJUS
För att byta lampa gör man så här:
Ta bort gummiproppen så som
beskrivs ovan;
Vrid lamphållare 2 bild 87 moturs
och dra ur den.
Ta ut den tryckmonterade lampan
och byt ut den;
Sätt tillbaka lamphållaren 2 genom
att vrida den medurs och försäkra
dig om att den låsts korrekt.
Sätt tillbaka gummipluggen.
DIMLJUS
(om tillgänglig)
Vänd dig till Abarths servicenät för att
byta dessa lampor.
LAMPGRUPPER BAK
För att byta lampa gör man så här:
Öppna bakluckan.
Skruva loss de två klämskruvarna 1
bild 88 och ta ut lampgruppen axiellt
utan att rotera den.
Dra ur lamphållaren ur dess säte
genom att vrida låsflikarna 2.
Ta ut lamporna genom att trycka lätt
och vrida moturs.
1
86AB0A0311C
2
1
87AB0A0093C
21
1
22
22
2
88AB0A0313C
99

Lamporna är placerade på följande vis
bild 89:
1: positionsljus/stoppljus
2: körriktningsvisare
DIMBAKLJUS/BACKLJUS
Vänd dig till Abarths servicenät för byte
av lamporna.
TREDJE STOPPLJUS
För att byta lampa gör man så här:
Ta bort skyddets två proppar och
lossa på de två klämskruvarna 1 bild
90.
Ta ur enheten;
Lossa elkontakten 2 bild 91.
Tryck på blockeringsanordningen 3
bild 91 och öppna lamphållaren.
Ta bort lampan som ska bytas ut
(tryckmonterad) och byt ut den.
Sätt tillbaka lamphållaren och
kontrollera att den sitter fast ordentligt i
låskuggen.
Dra åt de två fästskruvarna och sätt
tillbaks skyddspropparna.NUMMERPLÅTSBELYSNING
För att byta lamporna gör man så här:
Tryck på punkten som markeras
med pilen bild 92 och ta bort
lamplinsen.
Byta ut lampan genom att lossa den
från sidokontakterna.
Montera den nya lampan och
försäkra dig om att den sitter ordentligt
mellan kontakterna.
Sätt tillbaka lamplinsen.
VARNING
117)På grund av den höga spänningen
bör byten av gasfyllda lampor (Xenon) alltid
utföras av specialutbildad personal:
dödsfara föreligger! Kontakta Abarths
servicenät.
1
2
89AB0A0314C
11
90AB0A0097C
91AB0A0098C
92AB0A0099C
100
I NÖDLÄGE

BYTE AV
SÄKRINGAR
ALLMÄNT
Säkringarna skyddar elsystemet och
ingriper vid funktionsfel eller felaktigt
ingrepp på själva systemet.
118) 119) 120) 121) 122) 123)
För att byta säkring, ska du använda
tången som sitter på insidan av
säkringsutrymmets lock på vänster sida
av instrumentpanelen.
För att lokalisera skyddssäkringen, se
tabellerna på de följande sidorna.
SÄKRINGARNAS
PLACERING
Säkringsbox på instrumentpanelen
För att nå säkringarna måste man
dra ut kåpan 5 bild 93 som är
tryckmonterad.Säkringen med 5 A för avimning av
ytterbackspeglarna sitter i
diagnosuttagets område så som visas i
bild 94.
Säkringsboxen som visas i bild 96,
sitter nederst på sidan om pedalstället.
Styrenhet i
motorrummet
Säkringsboxen sitter på motorrummets
högra sida, bredvid batteriet. Följ
stegen nedan för åtkomst till
säkringarna:
Tryck ner skruv 1 bild 95 helt.
Vrid sakta skruven moturs tills du
möter motstånd (forcera inte bortom
gränsen).
Släpp sakta upp skruven.
Öppningen signaleras av att hela
skruvhuvudet kommer ut ur sätet.
Ta bort kåpan 2 och låt den glida
upp fullständigt, så som visas i figuren.
Efter att ha bytt säkring, återmontera
locket och var noga med att stänga
det ordentligt.
Siffrorna för elkomponenter som
motsvaras av respektive säkringar syns
på locket bild 97.
25)
93AB0A0291C
94AB0A0317C
12
95AB0A0375C
101

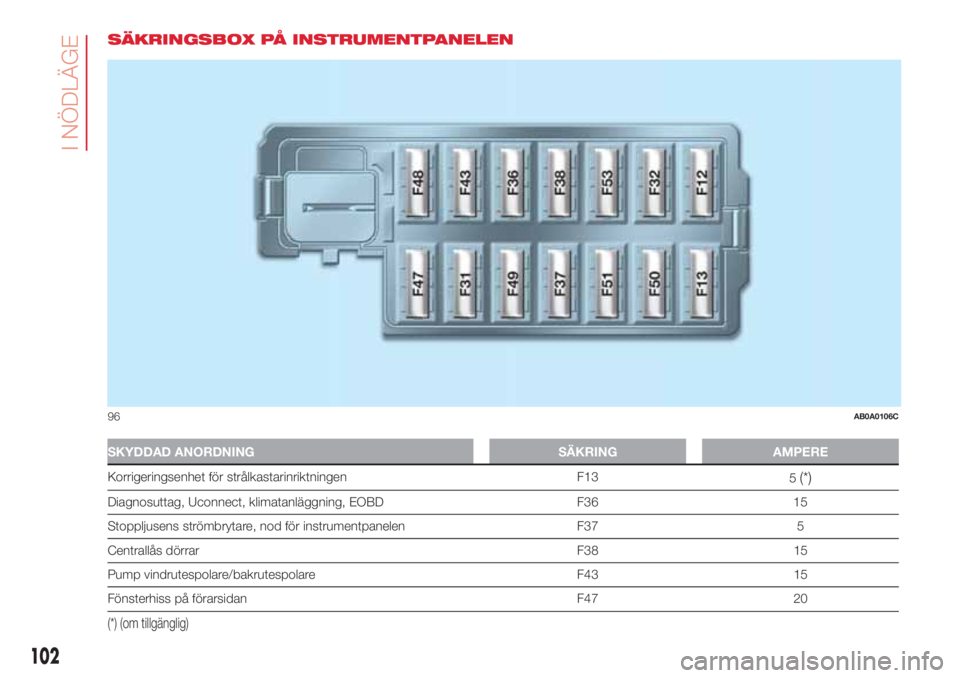

SÄKRINGSBOX PÅ INSTRUMENTPANELEN
SKYDDAD ANORDNING SÄKRING AMPERE
Korrigeringsenhet för strålkastarinriktningen F13
5(*)
Diagnosuttag, Uconnect, klimatanläggning, EOBD F36 15
Stoppljusens strömbrytare, nod för instrumentpanelen F37 5
Centrallås dörrar F38 15
Pump vindrutespolare/bakrutespolare F43 15
Fönsterhiss på förarsidan F47 20
(*) (om tillgänglig)
96AB0A0106C
