2018 Abarth 124 Spider Návod k použití a údržbě (in Czech)

PŘÍDAVNÝ ZÁDRŽNÝ
SYSTÉM SRS -
AIRBAG
BEZPEČNOSTNÍ
OPATŘENÍ PŘÍDAVNÉHO
ZÁDRŽNÉHO SYSTÉMU
(SRS)
112) 113) 114)
Pomocný zádržný systém na levé a
pravé straně (SRS) obsahuje různé
druhy airbagů.
UPOZORNĚNÍ Podle indikátorů „SRS
AIR BAG“ ověřte, jaké druhy airbagů
jsou součástí výbavy vašeho vozidla.
Tyto indikátory se nacházejí v místech
instalace airbagů.
Airbagy jsou umístěny na následujících
místech:
střed volantu (airbag řidiče);
přístrojová deska na straně
spolujezdce (airbag spolujezdce);
vnější strany opěrek sedadel (boční
airbagy).Pomocné zádržné systémy (airbagy)
jsou navrženy tak, aby poskytovaly
dodatečnou ochranu za určitých situací.
Vždy je však důležité mít zapnuté
bezpečnostní pásy, a to z následujících
důvodů.
Bez zapnutých bezpečnostních pásů
nejsou airbagy schopny zajistit
odpovídající ochranu při nehodě.
Bezpečnostní pásy jsou nutné:
aby cestující nebyl vržen
do nafukujícího se airbagu;
aby se omezilo riziko zranění při
nehodě, při které nejsou účinné airbagy,
například při převrácení vozidla nebo
zadním nárazu;
aby se snížilo riziko zranění při čelním
nebo téměř čelním nárazu a při bočních
nárazech, které nejsou dostatečně
silné, aby došlo k aktivaci airbagů;
aby se omezila možnost vymrštění
z vozidla;
aby se snížilo riziko zranění spodní
části těla nebo dolních končetin při
nehodě, kdy airbagy nezajišťují těmto
částem těla žádnou ochranu;
aby udržely řidiče na místě, které
umožňuje lepší kontrolu nad vozidlem.Dítě, které je příliš malé a nelze u něj
použít bezpečnostní pás, musí být
bezpečně usazeno pomocí dětského
zádržného systému.
Pečlivě rozvažte, jaký typ dětského
zádržného systému je pro vaše dítě
nejlepší, a při jeho montáži postupujte
podle pokynů v této příručce a rovněž
podle pokynů v návodu k použití
výrobce zádržného systému.
95

SOUČÁSTI PŘÍDAVNÉHO ZÁDRŽNÉHO SYSTÉMU
1Vyvíječe plynu a airbagy řidiče/cestující
2Nárazové senzory diagnostický modul (jednotka SAS)
3Předpínače bezpečnostních pásů
4Senzory čelního airbagu
5Senzory bočního nárazu
6Kontrolka systému airbagů/předpínače bezpečnostních pásů
7Boční vyvíječe plynu a airbagy
8Kontrolka indikující deaktivaci airbagu spolucestujícího
9Senzor klasifikačního systému obsazenosti sedadla spolucestujícího
10Modul klasifikačního systému obsazenosti sedadla spolucestujícího
7303040300-121-002AB
96
BEZPEČNOST

JAK FUNGUJÍ AIRBAGY
SRS
115) 116) 117) 118) 119) 120) 121) 122) 123) 124) 125) 127)
Vaše vozidlo je vybaven následujícími
typy airbagů SRS. Airbagy SRS jsou
vyprojektovány, tak aby fungovaly
společně s bezpečnostními pásy a
omezily zranění během nehody. Airbagy
SRS jsou vyprojektovány pro další
ochranu cestujících navíc k
bezpečnostním pásům sedadel. Ujistěte
se, zda se řádně poutáte
bezpečnostními pásy.
Předpínače bezpečnostního pásu
Předpínače bezpečnostních pásů jsou
vyprojektovány pro zásah při mírných či
silných čelních nebo téměř čelních
nárazech. Při bočním nárazu se aktivují
předpínače na straně, kde došlo
ke kolizi. Předpínače pracují různě
podle typu airbagů, jimiž je vozidlo
vybaveno. Podrobnější informace o
fungování předpínačů bezpečnostních
pásů najdete v části “Kritéria aktivace
airbagu SRS“.
Airbag řidiče
Airbag řidiče je umístěn ve volantu, viz
obr. 74.Pokud nárazové senzory airbagu zjistí
čelní náraz s větší než mírnou
intenzitou, dojde k rychlému nafouknutí
airbagu řidiče, který pomáhá omezovat
zranění hlavy nebo hrudníku řidiče
způsobená přímým nárazem
do volantu. Podrobnější informace o
aktivaci airbagu najdete v odstavci
„Kritéria pro nafouknutí airbagu SRS“
v této kapitole.
Airbag spolujezdce
(Jednostupňový)
Airbag spolujezdce je umístěn
v přístrojové desce na straně
spolujezdce, viz obr. 75.Mechanismus nafukování airbagu
spolujezdce je stejný jako na straně
řidiče, jak je uvedeno výše. Podrobnější
informace o aktivaci airbagu najdete
v odstavci „Kritéria pro nafouknutí
airbagu SRS“ v této kapitole.
Airbag spolujezdce je navíc navržen tak,
aby se aktivoval pouze v případě, že
senzor klasifikace obsazenosti sedadla
spolujezdce detekuje osobu sedící
na sedadle spolujezdce. Podrobnější
informace o aktivaci airbagu najdete
v odstavci „Kritéria pro nafouknutí
airbagu SRS“ v této kapitole.
Boční airbagy
Boční airbagy jsou umístěny na vnějších
stranách opěradel sedadel, viz obr. 76.
Pokud nárazové senzory airbagu zjistí
boční náraz větší než mírné intenzity,
7406010203-126-123AB7506010204-126-123AB
97

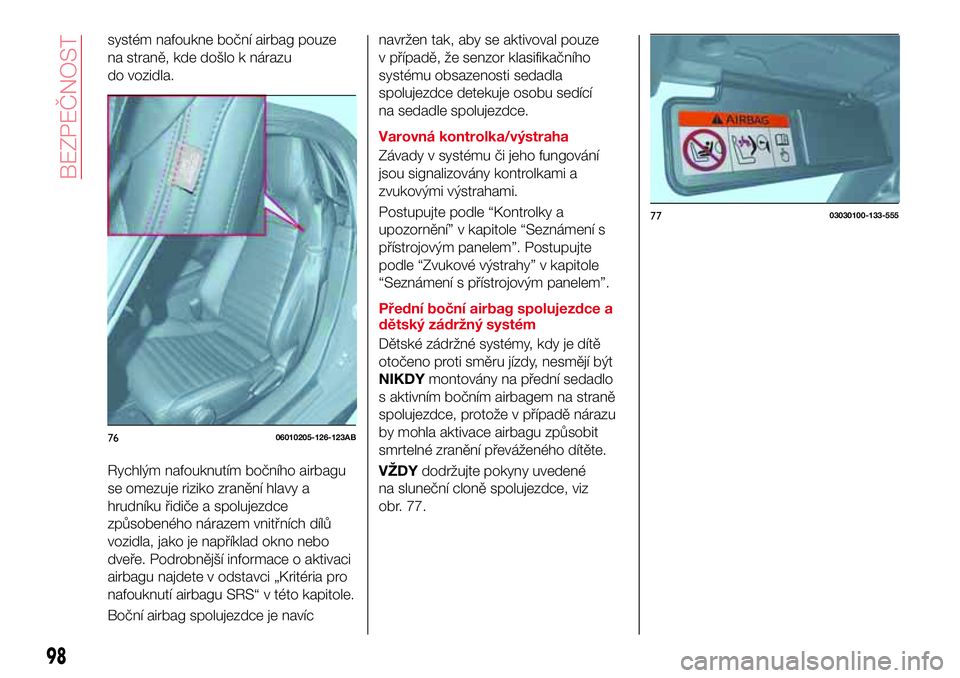

systém nafoukne boční airbag pouze
na straně, kde došlo k nárazu
do vozidla.
Rychlým nafouknutím bočního airbagu
se omezuje riziko zranění hlavy a
hrudníku řidiče a spolujezdce
způsobeného nárazem vnitřních dílů
vozidla, jako je například okno nebo
dveře. Podrobnější informace o aktivaci
airbagu najdete v odstavci „Kritéria pro
nafouknutí airbagu SRS“ v této kapitole.
Boční airbag spolujezdce je navícnavržen tak, aby se aktivoval pouze
v případě, že senzor klasifikačního
systému obsazenosti sedadla
spolujezdce detekuje osobu sedící
na sedadle spolujezdce.
Varovná kontrolka/výstraha
Závady v systému či jeho fungování
jsou signalizovány kontrolkami a
zvukovými výstrahami.
Postupujte podle “Kontrolky a
upozornění” v kapitole “Seznámení s
přístrojovým panelem”. Postupujte
podle “Zvukové výstrahy” v kapitole
“Seznámení s přístrojovým panelem”.
Přední boční airbag spolujezdce a
dětský zádržný systém
Dětské zádržné systémy, kdy je dítě
otočeno proti směru jízdy, nesmějí být
NIKDYmontovány na přední sedadlo
s aktivním bočním airbagem na straně
spolujezdce, protože v případě nárazu
by mohla aktivace airbagu způsobit
smrtelné zranění převáženého dítěte.
VŽDYdodržujte pokyny uvedené
na sluneční cloně spolujezdce, viz
obr. 77.
7606010205-126-123AB
7703030100-133-555
98
BEZPEČNOST

KRITÉRIA PRO NAFOUKNUTÍ AIRBAGU SRS
V následující tabulce je uveden přehled zařízení SRS, která se aktivují v závislosti na typu kolize (jsou uvedeny reprezentativní
příklady kolize):
Zařízení SRSTyp kolize
Silný čelní nebo téměř čelní
nárazSilný boční náraz (*) Zadní náraz
Zařízení SRS
Předpínač bezpečnostního pásu X (**) (na obou stranách) X (**) (pouze na straně nárazu)
Při zadní kolizi nebude
aktivován žádný airbag ani
předpínač bezpečnostního
pásu Airbag řidiče X
Airbag spolujezdce X (**)
Boční airbag X (**) (pouze na straně nárazu)
99

UPOZORNĚNÍ Při čelním nárazu mimo osu vozidla se mohou aktivovat všechny airbagy a předpínače v závislosti na směru,
úhlu a intenzitě nárazu.
100
BEZPEČNOST
X: airbag SRS je navržen tak, aby se aktivoval v případě kolize.
(*) Při bočním nárazu se aktivují předpínače bezpečnostních pásů a boční airbagy (pouze na straně, kde došlo ke kolizi).
(**) Přední a boční airbag spolujezdce a předpínač bezpečnostního pásu jsou navrženy tak, aby se aktivovaly v případě, že
senzor klasifikačního systému obsazenosti sedadla spolujezdce detekuje osobu sedící na sedadle spolujezdce.

OMEZENÍ STANOVENÁ
PRO AIRBAG SRS
Při prudkých střetech, jaké jsou
popsány např. v odstavci "Kritéria pro
nafouknutí airbagu SRS", se nafoukne
příslušný airbag SRS.
Nicméně se může při některých
dopravních nehodách stát, že se airbag
nenafoukne, což závisí na typu a síle
nárazu.
Omezení při čelním / téměř čelním
nárazu
Může se stát, že čelní / téměř čelní
náraz nebude detekován jako
dostatečně silný pro aktivaci airbagů
SRS:
náraz do stromu nebo sloupu A
obr. 78;
čelní náraz do vozidla B obr. 78;
náraz zezadu nebo podjetí zádi
kamionu obr. 79.Omezení při detekci nárazu z boku
Může se stát, že náraz z boku nebude
detekován jako dostatečně silný pro
aktivaci airbagů SRS:
boční náraz do stromu nebo sloupu
A obr. 80;
boční srážka s dvoustopými vozidly
B obr. 80;
převrácení obr. 81.
7803040600-121-001AB
7903040600-122-001AB
8003040600-123-001AB
101

KLASIFIKAČNÍ SYSTÉM
OBSAZENOSTI
CESTUJÍCÍMI
128) 129)
Nejprve si pečlivě přečtěte
„Bezpečnostní opatření přídavného
zádržného systému (SRS)“.
Senzor klasifikačního systému
obsazenosti sedadla spolujezdce
Vozidlo je vybaveno senzorem
klasifikačního systému obsazenosti
sedadla, který je součástí doplňkového
zádržného systému. Tento senzor je
umístěn v polstrování sedadla
spolujezdce. Senzor měří
elektrostatickou kapacitu sedadla
spolujezdce.
Úkolem jednotky SAS je zabránit
aktivaci předního a bočního airbagu a
systému předpínače bezpečnostníchpásů na straně spolujezdce, pokud se
rozsvítí kontrolka vypnutí airbagu
spolujezdce.
K omezení rizika zranění způsobeného
aktivací airbagu spolujezdce systém
vypíná přední a boční airbag a rovněž
systém předpínače bezpečnostních
pásů na straně spolujezdce, když se
rozsvítí kontrolka vypnutí airbagu
spolujezdce.
Tento systém vypíná přední a boční
airbag a systém předpínače
bezpečnostních pásů na straně
spolujezdce, a proto se přesvědčte, že
se rozsvítila kontrolka vypnutí airbagů
spolujezdce.
Pokud je zjištěna potenciální porucha
senzorů, začne blikat výstražný
indikátor airbagů/systému předpínače
bezpečnostních pásů a rozsvítí se
kontrolka vypnutí airbagů spolujezdce.
V takovém případě nedojde k aktivaci
předního a bočního airbagu ani
systému předpínače bezpečnostních
pásů na straně spolujezdce.
UPOZORNĚNÍ Pokud je spolujezdec
usazen, jak znázorňuje následující
obrázek obr. 82, nemůže senzor
klasifikačního systému obsazenosti
sedadla detekovat řádně cestujícího
sedícího na sedadle spolujezdce a
rozvinutí/nerozvinutí airbagů nelze
kontrolovat tak, jak je to uvedeno
v přehledu stavu indikátoru
zapnutí/vypnutí indikátoru deaktivace
airbagu spolujezdce.
8103040600-124-002AB
8203040702-12A-001AB
