Page 105 of 241

Näidikud ja juhtseadised103esipaneelil, roolisamba juhtseadiste,
kõnetuvastuse (kui on saadaval) või
puuteekraani abil.
Puuteekraani kasutamine
Tehke vastav valik saadaolevatest
menüüdest ja muudest valikutest,
puudutades puuteekraani sõrmega.
Lisateavet vt Infotainment-süsteemi juhendist.Teated sõiduki kohta
Sõidukiteated
Teateid kuvatakse juhi infokeskuses ja nendega koos võib süttida
näidikuplokis märgutuli j või C.
Infoteated
Infoteated, mis on seotud nt mootori
käivitamistingimustega, peatumis-/
käivitamissüsteemiga, seisupiduri
kasutamisega, kesklukustusega,
roolilukustusega jms, kirjeldavad sõiduki funktsioonide hetkeolekut
ning juhendavad nende kasutamisel.
Tõrketeated Tõrketeateid, mis on seotud nt
kütusefiltri, turvapatjade,
väljalaskegaasi heite jms, kuvatakse
koos märgutulega j. Sõitke
ettevaatlikult ja pöörduge esimesel
võimalusel hooldustöökotta.
Tõrketeadete (nt " KONTROLLI
SÜÜDET ") eemaldamiseks ekraanilt
vajutage klaasipuhasti hoova otsas olevat nuppu. Mõne sekundi pärast
võib teade automaatselt kaduda jasümbol j jääb põlema. Tõrketeade
salvestatakse seejärel
pardasüsteemis.
Hoiatused Hoiatusteated, mis on seotud nt
mootori, pidurite või pidurisüsteemi
rikkega, kuvatakse koos märgutulega C ning olenevalt teatest ka koos
hoiatussignaaliga. Seisata kohe
mootor ja pöörduda abisaamiseks
hooldustöökotta.
Tõrketeated (nt " AKU LAADIMISE
TÕRGE ") kaovad ekraanilt
automaatselt, kui tõrke põhjus on
kõrvaldatud.
Kütusesäästu teated
Kütusesäästu teated sisaldavad
näpunäiteid kütusekulu
vähendamiseks. Sõite saab süsteemi mällu salvestada, et saaksite nende
jõudlust võrrelda.
Täiendavat teavet vt Infotainment-
süsteemi juhendist.
Kütusesäästu hinne 3 105.
Page 106 of 241

104Näidikud ja juhtseadisedHoiatussignaalidKui üheaegselt ilmub mitu hoiatust,
antakse ainult üks hoiatussignaal.
Mootori käivitamisel või sõidu
ajal:
Kinnitamata turvavööde
hoiatussignaal on mis tahes muu
signaali suhtes ülemuslik.
● Kui turvavöö ei ole kinnitatud 3 55.
● Kui parkimisabisüsteemi andur tuvastab objekti 3 156.
● Kui sõiduki kiirus ületab lühiajaliselt seatud piirkiirust
3 152, 3 154.
● Kui uks või mootoriruumi kaas pole korralikult suletud, kui
sõiduki kiirus on teatud kiirusest suurem.
● Sõiduki kallet jälgiva alarmi sisse- ja väljalülitamise ajal 3 38.
● Kui pidurisüsteemis on rike 3 98.
● Kui sõiduki aku ei lae 3 98.
● Kui mootori määrimine ei toimi 3 100.● Kui lisada on vaja vedelikku
AdBlue või on tekkinud tõrge
3 141.
● Kui elektrooniline võti pole tuvastustsoonis.
Elektrooniline võtmesüsteem
3 22.
Toitenupp 3 132.
Kui sõiduk on peatatud ja / või
juhiuks on avatud:
● Kui võti on jäetud süütelukku.
● Kui elektrooniline võti on jäetud kaardilugejasse.
Elektrooniline võtmesüsteem
3 22.
Toitenupp 3 132.
● Kui sõiduk on režiimis Autostop. Peatamis-käivitussüsteem
3 136.
● Kui välisvalgustus on sisse lülitatud 3 108.Mootoriõli tase
Mootori õlitaseme alampiirini
jõudmisel kuvatakse juhi
infokeskuses 3 102 asjakohast
teadet 30 sekundit pärast süüte
sisselülitamist.
Õlitaseme kontrollimine 3 168.
Page 107 of 241

Näidikud ja juhtseadised105Pardaarvuti
Pardaarvuti näitab pidevalt
elektrooniliselt salvestatavaid ja
analüüsitavaid sõiduandmeid.
Olenevalt sõidukist võib vajutada
korduvalt klaasipuhasti hoova otsas
olevat nuppu järgmiste funktsioonide valimiseks:
● kütusekulu
● keskmine kütusekulu
● hetke kütusekulu
● sõiduulatus
● läbisõit
● keskmine kiirus
● allesjäänud AdBlue protsent 3 141
● hoolduseni jäänud vahemaa 3 94
● kell 3 88
● välistemperatuur 3 87
● püsikiiruse regulaatori ja kiirusepiiriku salvestatud kiirus
3 152
● kütusesäästu hinne (ecoScoring)
● veateated ja informatsioon
● läbisõidumõõdik 3 92
● päevasõidumõõdik 3 92
Kütusekulu Kuvab kasutatud kütusekogust alates
viimasest lähtestamisest.
Mõõtetulemuse saab igal hetkel
nullida, kui vajutada nupule ja seda all
hoida.
Keskmine kütusekulu
Väärtust kuvatakse pärast 400 m
läbimist.Kuvatakse keskmine kütusekulu,
võttes arvesse läbisõitu ja pärast
viimast lähtestamist kulutatud kütust.
Mõõtetulemuse saab igal hetkel
nullida.
Kütuse hetkekulu
Väärtust kuvatakse pärast kiiruse
30 km/h saavutamist.
Teepikkus kütuse lõppemiseni Väärtust kuvatakse pärast 400 m
läbimist.
Vahemik arvutatakse kütusepaagi
antud hetke sisu ja pärast viimast
lähtestamist salvestatud keskmise
kütusekulu alusel.
Sõiduulatust ei kuvata, kui juhi
infokeskuses süttib märgutuli Y
3 101.
Läbisõitu Kuvab läbisõitu pärast mõõdiku
viimast lähtestamist.
Mõõtetulemuse saab igal hetkel
nullida.
Page 108 of 241

106Näidikud ja juhtseadisedKeskmine kiirus
Väärtust kuvatakse pärast 400 m
läbimist.
Kuvatakse keskmine kiirus alates
viimasest lähtestamisest.
Mõõtetulemuse saab igal hetkel
nullida.
Arvutused ei hõlma selliseid sõidu
katkestusi, mille korral süüde on välja
lülitatud.
Pardaarvuti teabe lähtestamine
Pardaarvuti taaslähtestamiseks
valida mõni arvuti funktsioonidest
ning vajutada ja hoida all
klaasipuhasti hoova otsal olevat
nuppu.
Lähtestada võib järgmist pardaarvuti
teavet:
● kütusekulu
● keskmine kütusekulu
● läbisõit
● keskmine kiirusPardaarvuti taaslähtestub
automaatselt, kui selle mis tahes
parameetri väärtus ületab
maksimumväärtuse.
Kütusesäästu hinne (ecoScoring)
Kui kuulub varustusse, kuvatakse juhi infokeskuses kütusesäästu hinnet
0–100, mis oleneb teie sõidustiilist.
Suuremad numbrid näitavad
suuremat kütusesäästu.
Suuremaks kütuse säästmiseks
kuvatakse juhi infokeskuses ka
nõuandeid. Sõite saab süsteemi
mällu salvestada, et saaksite nende
jõudlust võrrelda. Täiendavat teavet
vt Infotainment-süsteemi juhendist.
Sõidukiteated 3 103.
Sõitude salvestamine
Kui mootor välja lülitatakse, võidakse
juhi infokeskuses kuvada viimase
sõidu kohta käivat salvestust.
Kuvatakse järgmist teavet: ● keskmine kütusekulu
● kogu kütusekulu● päevasõidumõõdik
● kütusesääst kilomeetrites
Mõõtühik
Sõidu mõõtühiku muutmiseks
tegutsege järgmiselt:
Toitenupuga sõidukid:
Väljalülitatud süüte korral vajutage ja
hoidke klaasipuhasti hoova otsas
asuvat nuppu ja vajutage üheaegselt
toitenuppu 3 132. Juhi infokeskus
vilgub umbes 10 sekundit kuni uue
üksuse kuvamiseni. Kui ekraan
lõpetab vilkumise, vabastage
klaasipuhastaja hoova otsas asuv
nupp.
Toitenuputa sõidukid:
Väljalülitatud süüte korral vajutage ja
hoidke klaasipuhasti hoova otsas
asuvat nuppu ja lülitage samaaegselt
süüde sisse. Juhi infokeskus vilgub
umbes 10 sekundit kuni uue üksuse
kuvamiseni. Kui ekraan lõpetab
vilkumise, vabastage klaasipuhastaja hoova otsas asuv nupp.
Page 109 of 241
Näidikud ja juhtseadised107Kui mootor välja lülitada, lülitub
pardaarvuti automaatselt esialgsele
mõõtühikule.
Elektritoite katkestus
Kui elektritoide on katkestatud või
sõiduki aku pinge on langenud liiga
madalale, kaovad pardaarvutisse salvestatud väärtused.Sõidumeerik
Sõidumeerikut käsitsetakse vastavalt kasutusjuhendile. Järgida
kasutuseeskirju.
Sõltuvalt seadmest võib sõidumeerik
olla paigutatud konsoolile, mis asub
Infotainment-süsteemi kohal
armatuurlaual.
Märkus
Kui paigaldatud on sõidumeerik, siis
võidakse läbisõit kuvada ainult
sõidumeerikul, mitte näidikupaneelil
läbisõidumõõdikul.
Läbisõidumõõdik 3 92.
Armatuurlaual süttib rikke korral
märgutuli & 3 102. Pöörduda abi
saamiseks töökotta.
Page 110 of 241

108ValgustusValgustusVälisvalgustus............................ 108
Tulede lüliti .............................. 108
Tulede automaatjuhtimine .......109
Kaugtuli ................................... 109
Esitulede vilgutamine ..............109
Esitulede valgustuskauguse reguleerimine .......................... 110
Esitulede kasutamine võõrsil sõites ...................................... 110
Päevasõidutuled ......................110
Kurvituled ................................ 110
Ohutuled .................................. 111
Suunatuled .............................. 111
Eesmised udutuled ..................111
Tagumised udutuled ................112
Tagurdustuled ......................... 112
Udused tulede katted ..............112
Sisevalgustus ............................. 112
Armatuurlaua valgustuse lüliti . 112
Sisevalgustid ........................... 112
Pakiruumi valgustus ................113
Lugemisvalgustus ....................114
Kindalaeka valgustus ..............114
Valgustusomadused ..................114
Sisenemisvalgustus .................114Väljapääsude valgustus ..........114
Aku tühjenemise vastane kaitse ...................................... 115Välisvalgustus
Tulede lüliti
Otsmise rõnga pööramine:
7:välja lülitatud8:külgtuled9P:esituled
Kaugtulede märgutuli P 3 101.
Lähitulede märgutuli 9 3 101.
Märkus
Kui esilaternad lülitati käsitsi sisse,
siis antakse hoiatussignaal, kui
mootor on välja lülitatud ja kui
Page 111 of 241

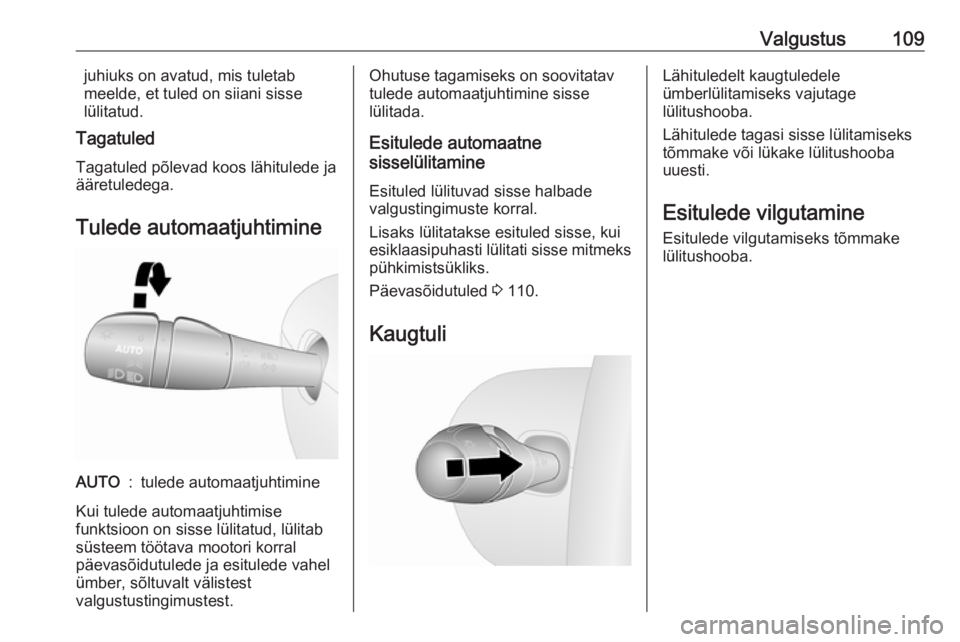

Valgustus109juhiuks on avatud, mis tuletab
meelde, et tuled on siiani sisse
lülitatud.
Tagatuled
Tagatuled põlevad koos lähitulede ja
ääretuledega.
Tulede automaatjuhtimineAUTO:tulede automaatjuhtimine
Kui tulede automaatjuhtimise
funktsioon on sisse lülitatud, lülitab
süsteem töötava mootori korral
päevasõidutulede ja esitulede vahel
ümber, sõltuvalt välistest
valgustustingimustest.
Ohutuse tagamiseks on soovitatav
tulede automaatjuhtimine sisse
lülitada.
Esitulede automaatne
sisselülitamine
Esituled lülituvad sisse halbade
valgustingimuste korral.
Lisaks lülitatakse esituled sisse, kui
esiklaasipuhasti lülitati sisse mitmeks
pühkimistsükliks.
Päevasõidutuled 3 110.
KaugtuliLähituledelt kaugtuledele
ümberlülitamiseks vajutage
lülitushooba.
Lähitulede tagasi sisse lülitamiseks
tõmmake või lükake lülitushooba
uuesti.
Esitulede vilgutamine Esitulede vilgutamiseks tõmmake
lülitushooba.
Page 112 of 241

110ValgustusEsitulede
valgustuskauguse
reguleerimine
Esitulede valgustuskauguse
käsitsi reguleerimine
Vastutulevatest sõidukitest tingitud
pimestamise vältimiseks tuleb
esitulede valgustuskaugus
kohandada sõiduki koormatusega.
Keerake rullik ? soovitud asendisse:
0:ilma koormata4:koormatud lubatud maksimaalse
koormaga.Esitulede kasutamine
võõrsil sõites
Esitulede asümmeetriline valgusvihksuurendab nähtavust kaassõitja
poolsel teeserval.
Lisaks sellele tuleb riikides, kus on
teisesuunaline liiklus, reguleerida
esitulesid pimestamise vältimiseks.
Reguleerimine
Avage mootoriruumi kaas 3 167 ja
leidke esilaternate kõrval olev
märgistus (näidatud illustratsioonil).
Tehke igal esilaternal järgmist.
Kasutage kruvikeerajat, et pöörata
kruvi 1
/4 sümboli
] suunas, et
valgusvihku alla reguleerida või
sümboli < suunas, et valgusvihku
üles reguleerida.
Veenduge, et esilaternad saavad vajadusel esialgsesse asendisse
seatud.
Päevasõidutuled Päevasõidutuled parandavad sõiduki
nähtavust päevavalguses. Need
võivad lülituda mootori töötamisel
automaatselt sisse.
Vajadusel saab päevasõidutuled
Infotainment-süsteemi kaudu välja
lülitada. Lisateavet vt Infotainment-
süsteemi juhendist.
Tulede automaatjuhtimine 3 109.
Kurvituled
Kui lähituled on sisse lülitatud, siis
olenevalt keeramisel kasutatud
roolinurgast, sõiduki kiirusest ja
valitud käigust lülituvad sisse
eesmised udutuled, et valgustada
kurvi vastaval teepoolel.
