2018.5 OPEL VIVARO B Manuel d'utilisation (in French)

Sièges, systèmes de sécurité559Attention
Les sièges amovibles sont lourds !
Ne pas essayer de les enlever
seul.
Au besoin, retirer les appui-têtes
3 47.
Libérer les sièges en enfonçant et en
coulissant vers l'avant les loquets de
verrouillage situés à gauche et à
droite des fixations de siège.
Soulever les loquets de verrouillage,
puis déplacer l'ensemble du siège
vers l'arrière pour le dégager des
points d'ancrage du plancher arrière.
Soulever l'ensemble du siège, puis le déplacer de nouveau vers l’arrière
pour le dégager des points d'ancrage
du plancher avant. L'ensemble du
siège peut maintenant être soulevé.
Les sièges ne peuvent être déposés
que par la porte latérale coulissante
(pas par les portes arrière / le hayon). Les sièges de 2ème rangée doivent
être déposés du véhicule avant les
sièges de 3ème rangée.
Installation des sièges arrière
En reposant les sièges, toujours véri‐ fier que la rangée avec le siège d'ac‐
cès rabattable B est correctement
positionnée devant la rangée de
sièges fixes A.
Les sièges ne peuvent être introduits
que par la porte latérale coulissante
(pas par les portes arrière / le hayon).
Les sièges de 3ème rangée doivent être introduits dans le véhicule avant
les sièges de 2ème rangée.

56Sièges, systèmes de sécuritéAvertissement
Les sièges de 2e et 3e rangées nesont pas interchangeables et
doivent être remis à leur emplace‐ ment d'origine.
Remarque
S'assurer que les points d'ancrage sont propres avant de monter le
siège. Ils doivent être exempts de
poussières ou d'autres éléments
pouvant empêcher un verrouillage
ferme du siège.
Positionner le siège au-dessus des
points d'ancrage avant, puis pousser
le siège jusqu'à ce qu'il repose sur les points d'ancrage arrière.
Abaisser les loquets de verrouillage
et les pousser jusqu'à ce qu'ils soient fermement verrouillés. S'assurer que
les repères visuels des loquets de
verrouillage sont correctement
alignés.
9 Attention
Lors du montage des sièges, s'as‐
surer que les sièges sont bien
positionnés sur les points d'an‐ crage et que les loquets de
verrouillage sont complètement
engagés.
Consulter un atelier si les sièges ne peuvent pas être verrouillés en posi‐
tion.

Sièges, systèmes de sécurité57Ceintures de sécurité
Les ceintures de sécurité se bloquent
lors d'accélérations ou de décéléra‐
tions brutales du véhicule, ce qui
assure le maintien des occupants en position assise. Le risque de blessure
est ainsi sensiblement réduit.
9 Attention
Boucler la ceinture de sécurité
avant chaque déplacement.
Les personnes non attachées
mettent en danger tous les occu‐
pants du véhicule, en plus d'eux-
mêmes.
Chaque ceinture de sécurité ne doit
être utilisée que par une seule
personne à la fois.
Système de sécurité pour enfants
3 68.
Vérifier régulièrement toutes les
parties du système de ceinture pour
s'assurer qu'elles fonctionnent bien et
qu'elles ne sont pas endommagées.
Faire remplacer les pièces endom‐
magées. Après un accident, faire
remplacer les ceintures et les rétrac‐
teurs de ceinture déclenchés dans un
atelier.
Remarque
S'assurer que les ceintures ne sont
pas coincées ni endommagées par des chaussures ou des objets tran‐
chants. Empêcher que des saletés
ne pénètrent dans les rétracteurs de ceinture.
Rappel de ceinture de sécurité
En fonction de la version, les deux
sièges avant peuvent être dotés d'un
rappel de ceinture de sécurité, indi‐
qué par le témoin X de la console de
toit 3 102.
Limiteurs d'effort
Aux sièges avant, les contraintes sur
le corps sont réduites par un relâche‐ ment progressif de la ceinture au
cours de la collision.
Rétracteurs de ceinture
Les ceintures de sécurité des sièges
avant sont tendues en cas de collision avant et arrière d'une certaine gravité.9 Attention
Une manipulation incorrecte (par
exemple la dépose ou repose des ceintures) peut provoquer le

58Sièges, systèmes de sécuritédéclenchement des rétracteurs deceinture pouvant entraîner des
blessures.
Le déclenchement des rétracteurs de
ceinture est indiqué par un témoin v
3 102 qui est allumé en continu.
Faire remplacer les rétracteurs de
ceinture déclenchés par un atelier.
Les rétracteurs de ceinture ne se
déclenchent qu'une seule fois.
Remarque
Ne pas fixer ou installer d'accessoi‐
res ou d'autres objets qui peuvent
interférer avec le fonctionnement
des rétracteurs de ceinture. Ne pas
apporter de changement aux
composants des rétracteurs de cein‐ ture car cela annulerait l'autorisation
d'utilisation du véhicule.
Ceinture de sécurité à trois
points
Ceinture de sécurité des sièges
avant
Boucler
Tirer la ceinture hors de l'enrouleur, la
guider sur le corps sans la vriller et
insérer le verrou plat dans la serrure.
En roulant, tendre régulièrement la
sangle abdominale en tirant sur la
sangle thoracique.
Le port de vêtement larges ou épais
gêne la position tendue de la ceinture. Ne pas placer d'objets, comme un sac
à main ou un téléphone portable,
entre la ceinture et le corps.
9 Attention
Ne pas faire passer la ceinture sur
des objets durs ou fragiles dans
les poches des vêtements.
Rappel de ceinture de sécurité X
3 102.

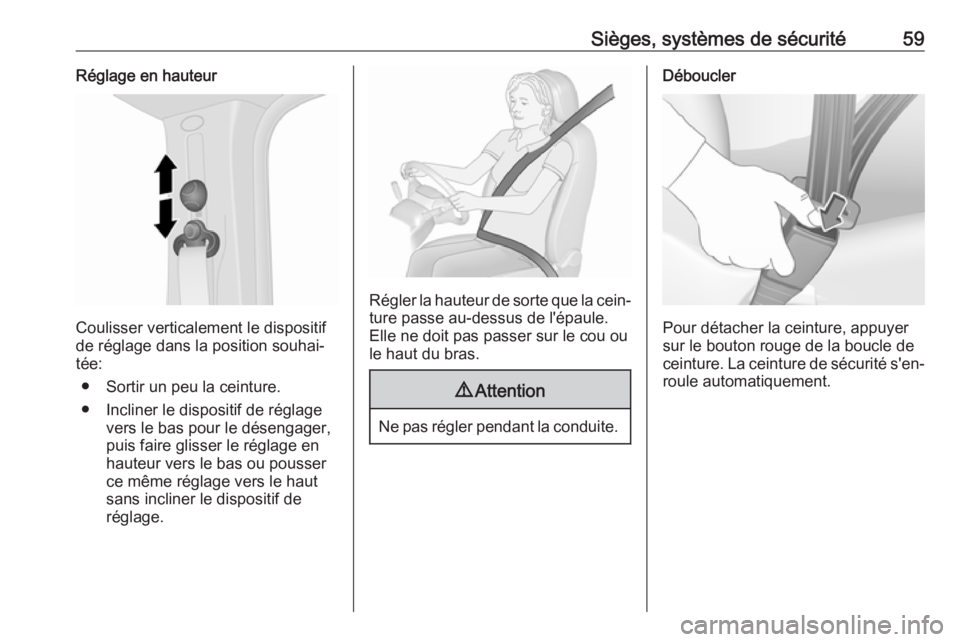

Sièges, systèmes de sécurité59Réglage en hauteur
Coulisser verticalement le dispositif
de réglage dans la position souhai‐ tée:
● Sortir un peu la ceinture.
● Incliner le dispositif de réglage vers le bas pour le désengager,
puis faire glisser le réglage en
hauteur vers le bas ou pousser
ce même réglage vers le haut
sans incliner le dispositif de
réglage.
Régler la hauteur de sorte que la cein‐
ture passe au-dessus de l'épaule.
Elle ne doit pas passer sur le cou ou
le haut du bras.
9 Attention
Ne pas régler pendant la conduite.
Déboucler
Pour détacher la ceinture, appuyer
sur le bouton rouge de la boucle de
ceinture. La ceinture de sécurité s'en‐ roule automatiquement.

60Sièges, systèmes de sécuritéCeinture de sécurité des sièges
arrière
Pour les sièges de 2nde rangée,
toujours utiliser les ceintures de sécu‐
rité les plus en avant 2 (placées
derrière les sièges de 2nde rangée).
Lorsque les ceintures de sécurité des
sièges de 2nde rangée 2 ne sont pas
utilisés, placer la plaque de verrouil‐ lage 3 dans son logement 4 pour
éviter d'endommager le véhicule.
Pour les sièges de 3ème rangée (voir
illustration), toujours utiliser les cein‐
tures de sécurité les plus en arrière
1 (placées derrière les sièges de
3ème rangée).
Avant la fixation de la ceinture de sécurité extérieure arrière, commen‐
cer par vérifier si la plaque de verrouil‐ lage inférieure 5 est complètement
engagée dans sa boucle 6.
Ensuite, guider la sangle par-dessus
la zone abdominale et l'épaule (sans
torsion) et introduire la plaque de
verrouillage supérieure dans la
boucle adéquate.
Se reporter à la description des cein‐
tures de sécurité des sièges avant,
plus haut pour la fixation et le déver‐
rouillage.
9 Attention
La ceinture de sécurité n'est pas
efficace en cas d'accident si les
deux plaques inférieure et supé‐
rieure de verrouillage ne sont pas
placées correctement.
En déverrouillant la ceinture de
sécurité, toujours relâcher la
plaque de verrouillage supérieure
de sa boucle avant la plaque de
verrouillage inférieure.
Retirer les plaques de verrouillage de leurs boucles avant de retirer
les sièges du véhicule ou pour
faciliter l'accès aux places arrière.

Sièges, systèmes de sécurité61Pour le siège arrière central, retirer la
sangle de l'enrouleur, la guider non
tordue à travers la carrosserie et insé‐ rer la plaque de verrouillage dans la
boucle 7.9 Attention
Les sièges arrière et les appuis-
tête doivent être complètement engagés avant d'occuper les
sièges arrière.
Sièges arrière 3 52.
Pour éviter d'endommager le
véhicule, toujours ranger les plaques
de verrouillage des ceintures de
sécurité arrière extérieures dans leur
logement, si disponible.
Pour le siège arrière central, insérer
la plaque de verrouillage dans la
boucle appropriée lorsque le siège
n'est pas occupé.
Utilisation de la ceinture de
sécurité pendant la grossesse9 Attention
La sangle abdominale doit passer
le plus bas possible sur le bassin
pour éviter la pression sur le bas-
ventre.

62Sièges, systèmes de sécuritéSystème d'airbag
Le système d'airbags comporte une série de systèmes individuels en
fonction de l'étendue de l'équipe‐
ment.
Une fois déclenchés, les airbags se
déploient en quelques millisecondes.
Il se dégonfle si rapidement que cela
passe souvent inaperçu pendant la
collision.9 Attention
Étant donné que le système d'air‐
bag se déploie de manière explo‐
sive, les réparations doivent être
exécutées uniquement par du
personnel qualifié.
9 Attention
L'ajout d'accessoires modifiant la
configuration d'origine du châssis
du véhicule, du système de pare- chocs, de leur hauteur, de la tôle‐
rie d'extrémité avant ou latérale,
peut empêcher le système d'air‐
bag de fonctionner correctement.
Le fonctionnement du système
d'airbag peut également être
affecté par la modification de toute
pièce des sièges avant, des cein‐
tures de sécurité, du module de
détection et de diagnostic d'air‐
bag, du volant, du tableau de bord, des joints d'étanchéité de porteintérieurs y compris les haut-
parleurs, de l'un des modules
d'airbag, de garniture de plafon‐
nier ou de montant, des capteurs
avant, des capteurs d'impact laté‐
ral ou du câblage d'airbag.
Remarque
Dans la zone de la console centrale se trouve l'électronique de
commande du système d'airbags et
de rétracteurs de ceinture. Ne
ranger aucun objet magnétique à cet
endroit.
Ne relier aucun objet aux recouvre‐
ments des airbags et ne pas les
recouvrir d'autres matériaux. Faire
remplacer les recouvrements
endommagés dans un atelier.
Chaque airbag ne peut être déclen‐
ché qu'une seule fois. Faire rempla‐
cer les airbags par un atelier. En
outre, il peut être nécessaire de faire
remplacer le volant, le tableau de
bord, des pièces de garnissage, les
joints de portes, les poignées et les
sièges.
Ne pas apporter de changement au
système d'airbag, car cela annule‐
rait l'homologation d'usage du
véhicule.
Témoin v des systèmes d'airbags
3 102.
Systèmes de sécurité pour enfant
sur le siège passager avant avec
systèmes d'airbag
Avertissement selon la réglementa‐ tion ECE R94.02 :
