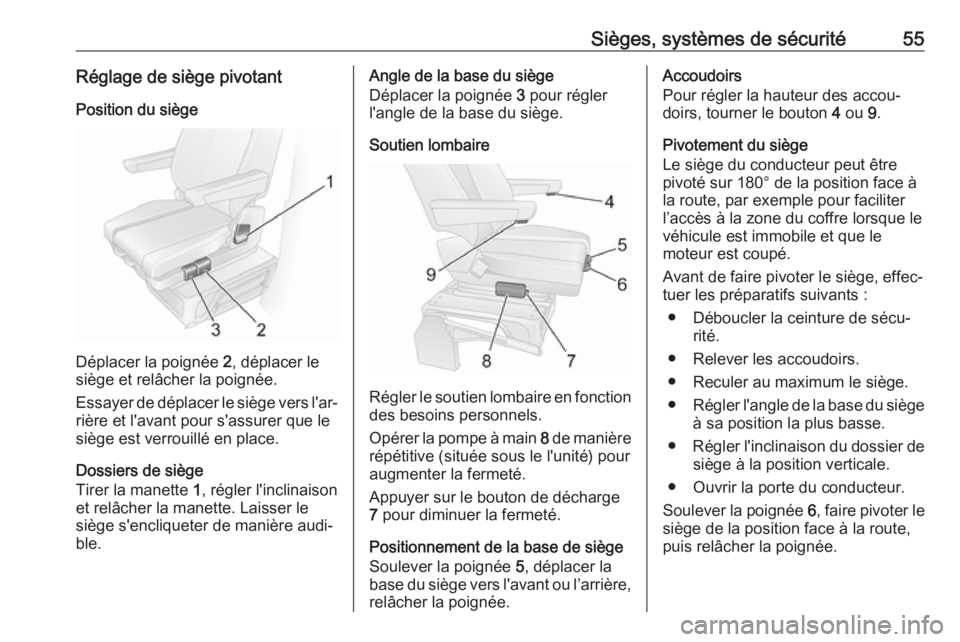

Sièges, systèmes de sécurité55Réglage de siège pivotantPosition du siège
Déplacer la poignée 2, déplacer le
siège et relâcher la poignée.
Essayer de déplacer le siège vers l'ar‐ rière et l'avant pour s'assurer que le
siège est verrouillé en place.
Dossiers de siège
Tirer la manette 1, régler l'inclinaison
et relâcher la manette. Laisser le
siège s'encliqueter de manière audi‐
ble.
Angle de la base du siège
Déplacer la poignée 3 pour régler
l'angle de la base du siège.
Soutien lombaire
Régler le soutien lombaire en fonction des besoins personnels.
Opérer la pompe à main 8 de manière
répétitive (située sous le l'unité) pour
augmenter la fermeté.
Appuyer sur le bouton de décharge
7 pour diminuer la fermeté.
Positionnement de la base de siège
Soulever la poignée 5, déplacer la
base du siège vers l'avant ou l’arrière,
relâcher la poignée.
Accoudoirs
Pour régler la hauteur des accou‐
doirs, tourner le bouton 4 ou 9.
Pivotement du siège
Le siège du conducteur peut être
pivoté sur 180° de la position face à
la route, par exemple pour faciliter
l’accès à la zone du coffre lorsque le
véhicule est immobile et que le
moteur est coupé.
Avant de faire pivoter le siège, effec‐
tuer les préparatifs suivants :
● Déboucler la ceinture de sécu‐ rité.
● Relever les accoudoirs.
● Reculer au maximum le siège.
● Régler l'angle de la base du siège
à sa position la plus basse.
● Régler l'inclinaison du dossier de
siège à la position verticale.
● Ouvrir la porte du conducteur.
Soulever la poignée 6, faire pivoter le
siège de la position face à la route,
puis relâcher la poignée.

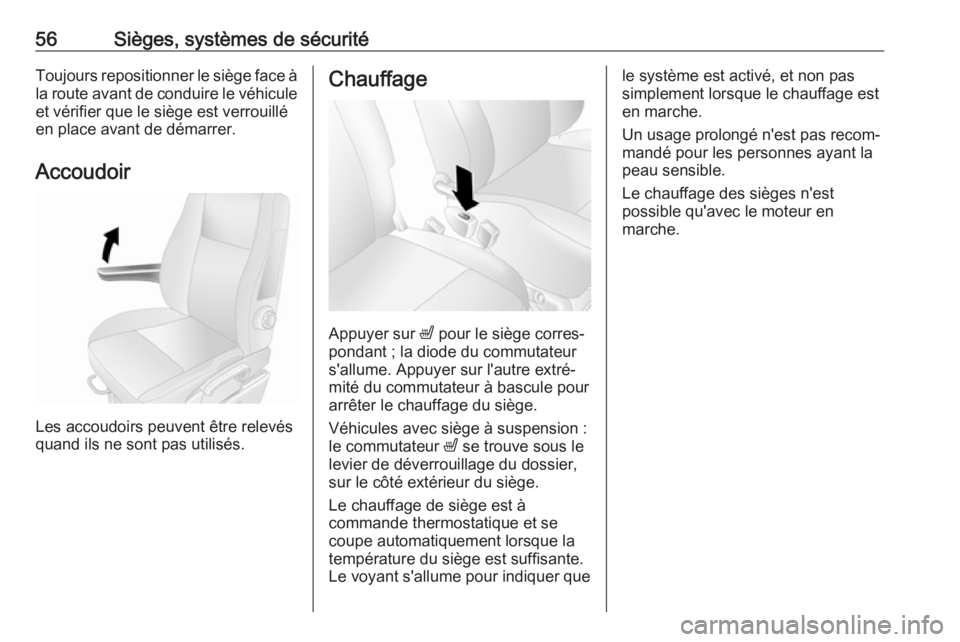

56Sièges, systèmes de sécuritéToujours repositionner le siège face à
la route avant de conduire le véhicule et vérifier que le siège est verrouillé
en place avant de démarrer.
Accoudoir
Les accoudoirs peuvent être relevés
quand ils ne sont pas utilisés.
Chauffage
Appuyer sur ß pour le siège corres‐
pondant ; la diode du commutateur
s'allume. Appuyer sur l'autre extré‐
mité du commutateur à bascule pour arrêter le chauffage du siège.
Véhicules avec siège à suspension :
le commutateur ß se trouve sous le
levier de déverrouillage du dossier,
sur le côté extérieur du siège.
Le chauffage de siège est à
commande thermostatique et se
coupe automatiquement lorsque la
température du siège est suffisante.
Le voyant s'allume pour indiquer que
le système est activé, et non pas
simplement lorsque le chauffage est en marche.
Un usage prolongé n'est pas recom‐
mandé pour les personnes ayant la
peau sensible.
Le chauffage des sièges n'est
possible qu'avec le moteur en
marche.

Sièges, systèmes de sécurité57Sièges arrière
Accès aux sièges arrière
Pour faciliter l'accès aux sièges de la
3ème rangée (s'ils sont présents),
ouvrir la porte latérale coulissante et
tirer le levier de déverrouillage du
siège d'accès rabattable de la
2ème rangée et rabattre le dossier du siège vers l'avant. Si nécessaire,
détacher les ceintures de sécurité de
leurs boucles.
9 Attention
S'assurer que le dossier revienne
à la position correcte et que les
boucles de ceinture de sécurité
soit correctement fixées.
Bouclage et débouclage de ceinture
de sécurité 3 61.
Porte coulissante 3 32.
Sièges arrière amovibles
9 Attention
Lors du retrait des sièges arrière,
garder les mains et les pieds à
l'écart de la zone du mouvement.
Ne jamais retirer les sièges en
roulant. Ils pourraient se déplacer
de manière incontrôlée.
Les sièges arrière et les appuis-
tête doivent être complètement
engagés avant d'occuper les
sièges arrière.
Démontage
Sur certains modèles, l'espace de
chargement peut être accru en reti‐
rant les sièges arrière.9 Attention
Les sièges amovibles sont lourds !
Ne pas essayer de les enlever
seul.
● Lever le levier 1 des deux côtés
du siège. Les goupilles 2 dépas‐
sent de manière visible pour indi‐ quer que le siège est déver‐
rouillé.

58Sièges, systèmes de sécurité● Reculer le siège pour déverrouil‐ler des points d'ancrage au plan‐
cher.
● Le siège peut maintenant être soulevé.
Pose
En reposant les sièges, toujours véri‐ fier que la rangée avec le siège d'ac‐
cès rabattable B est correctement
positionnée devant la rangée de
sièges fixes A.
Avertissement
Les sièges de 2e et 3e rangées ne
sont pas interchangeables et
doivent être remis à leur emplace‐ ment d'origine.
Remarque
S'assurer que les points d'ancrage sont propres avant de monter le
siège. Ils doivent être exempts de
poussières ou d'autres éléments
pouvant empêcher un verrouillage
ferme du siège.
Positionner les guides de siège
immédiatement derrière les points
d'ancrage de plancher avant et faire
coulisser vers l'avant pour l'engager.
Le siège se verrouille automatique‐
ment et les goupilles 3 disparaissent
à la vue, indiquant que le siège est
verrouillé.

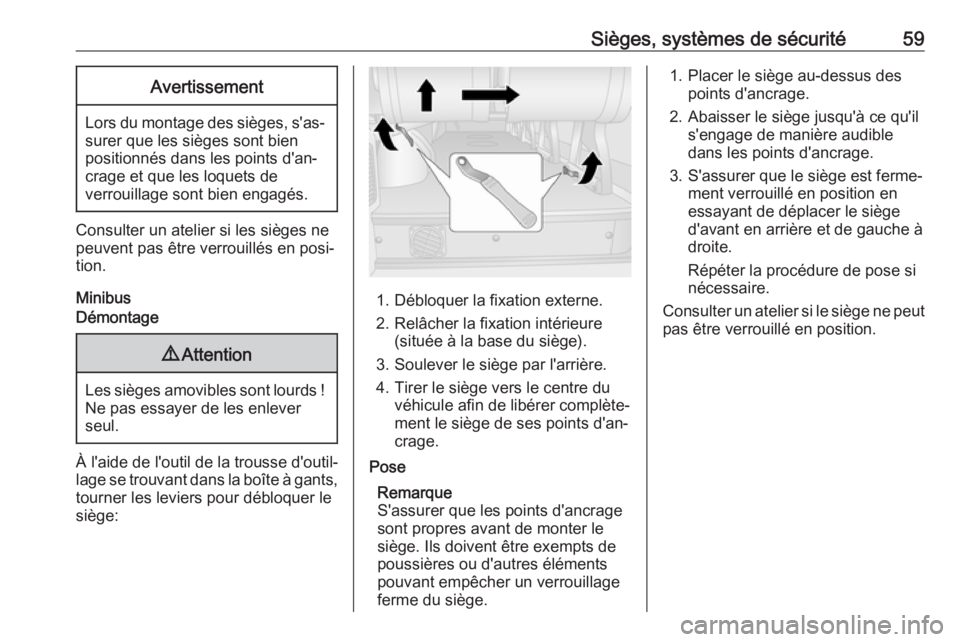

Sièges, systèmes de sécurité59Avertissement
Lors du montage des sièges, s'as‐surer que les sièges sont bien
positionnés dans les points d'an‐
crage et que les loquets de
verrouillage sont bien engagés.
Consulter un atelier si les sièges ne
peuvent pas être verrouillés en posi‐
tion.
Minibus
Démontage9 Attention
Les sièges amovibles sont lourds !
Ne pas essayer de les enlever
seul.
À l'aide de l'outil de la trousse d'outil‐ lage se trouvant dans la boîte à gants,
tourner les leviers pour débloquer le
siège:
1. Débloquer la fixation externe.
2. Relâcher la fixation intérieure (située à la base du siège).
3. Soulever le siège par l'arrière.
4. Tirer le siège vers le centre du véhicule afin de libérer complète‐
ment le siège de ses points d'an‐ crage.
Pose
Remarque
S'assurer que les points d'ancrage
sont propres avant de monter le
siège. Ils doivent être exempts de
poussières ou d'autres éléments
pouvant empêcher un verrouillage
ferme du siège.1. Placer le siège au-dessus des points d'ancrage.
2. Abaisser le siège jusqu'à ce qu'il s'engage de manière audible
dans les points d'ancrage.
3. S'assurer que le siège est ferme‐ ment verrouillé en position en
essayant de déplacer le siège
d'avant en arrière et de gauche à
droite.
Répéter la procédure de pose si
nécessaire.
Consulter un atelier si le siège ne peut
pas être verrouillé en position.

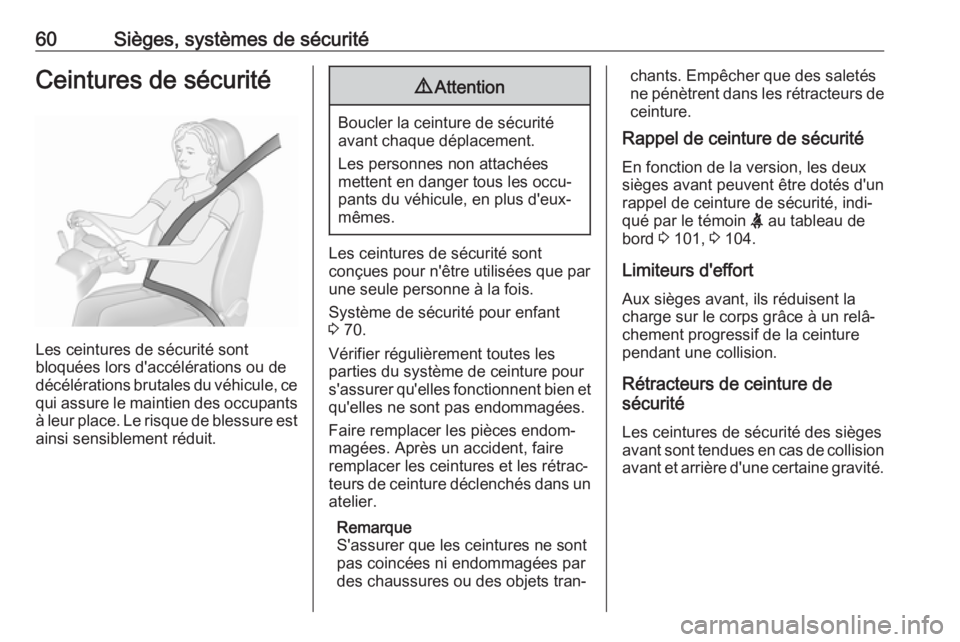

60Sièges, systèmes de sécuritéCeintures de sécurité
Les ceintures de sécurité sont
bloquées lors d'accélérations ou de
décélérations brutales du véhicule, ce qui assure le maintien des occupants
à leur place. Le risque de blessure est
ainsi sensiblement réduit.
9 Attention
Boucler la ceinture de sécurité
avant chaque déplacement.
Les personnes non attachées
mettent en danger tous les occu‐
pants du véhicule, en plus d'eux-
mêmes.
Les ceintures de sécurité sont
conçues pour n'être utilisées que par
une seule personne à la fois.
Système de sécurité pour enfant
3 70.
Vérifier régulièrement toutes les
parties du système de ceinture pour
s'assurer qu'elles fonctionnent bien et
qu'elles ne sont pas endommagées.
Faire remplacer les pièces endom‐
magées. Après un accident, faire
remplacer les ceintures et les rétrac‐
teurs de ceinture déclenchés dans un
atelier.
Remarque
S'assurer que les ceintures ne sont
pas coincées ni endommagées par des chaussures ou des objets tran‐
chants. Empêcher que des saletés
ne pénètrent dans les rétracteurs de ceinture.
Rappel de ceinture de sécurité
En fonction de la version, les deux
sièges avant peuvent être dotés d'un
rappel de ceinture de sécurité, indi‐
qué par le témoin X au tableau de
bord 3 101, 3 104.
Limiteurs d'effort
Aux sièges avant, ils réduisent la
charge sur le corps grâce à un relâ‐
chement progressif de la ceinture
pendant une collision.
Rétracteurs de ceinture de
sécurité
Les ceintures de sécurité des sièges
avant sont tendues en cas de collision avant et arrière d'une certaine gravité.

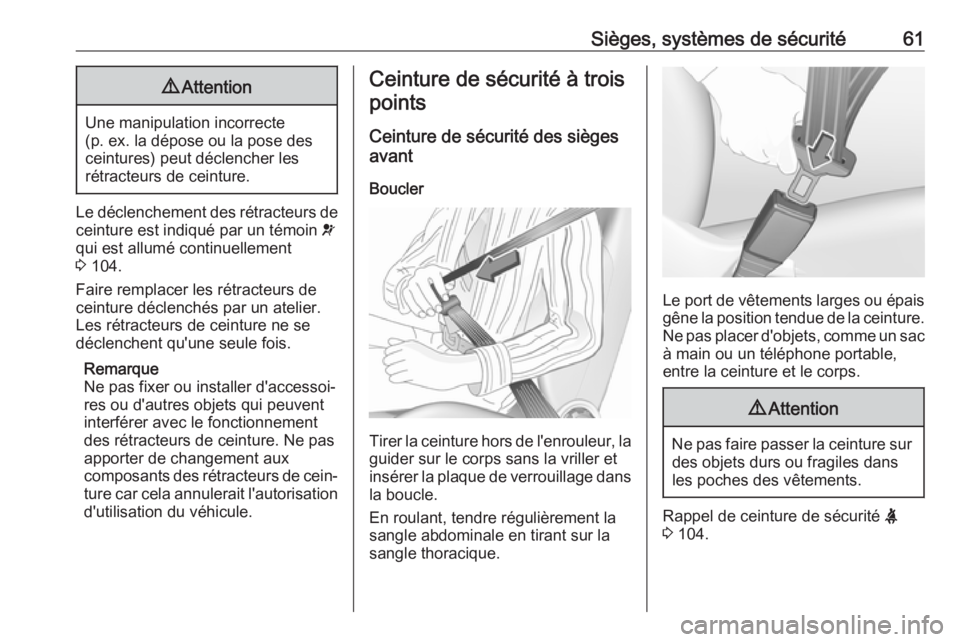

Sièges, systèmes de sécurité619Attention
Une manipulation incorrecte
(p. ex. la dépose ou la pose des
ceintures) peut déclencher les
rétracteurs de ceinture.
Le déclenchement des rétracteurs de
ceinture est indiqué par un témoin v
qui est allumé continuellement
3 104.
Faire remplacer les rétracteurs de
ceinture déclenchés par un atelier.
Les rétracteurs de ceinture ne se
déclenchent qu'une seule fois.
Remarque
Ne pas fixer ou installer d'accessoi‐
res ou d'autres objets qui peuvent
interférer avec le fonctionnement
des rétracteurs de ceinture. Ne pas
apporter de changement aux
composants des rétracteurs de cein‐
ture car cela annulerait l'autorisation d'utilisation du véhicule.
Ceinture de sécurité à trois
points
Ceinture de sécurité des sièges
avant
Boucler
Tirer la ceinture hors de l'enrouleur, la
guider sur le corps sans la vriller et
insérer la plaque de verrouillage dans
la boucle.
En roulant, tendre régulièrement la
sangle abdominale en tirant sur la
sangle thoracique.
Le port de vêtements larges ou épais gêne la position tendue de la ceinture. Ne pas placer d'objets, comme un sac
à main ou un téléphone portable,
entre la ceinture et le corps.
9 Attention
Ne pas faire passer la ceinture sur
des objets durs ou fragiles dans
les poches des vêtements.
Rappel de ceinture de sécurité X
3 104.

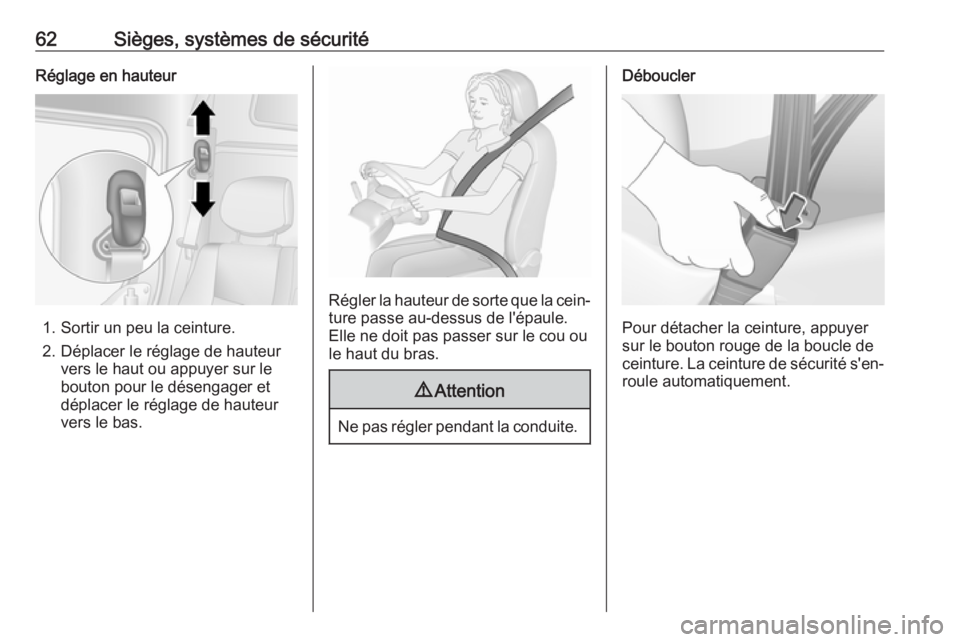

62Sièges, systèmes de sécuritéRéglage en hauteur
1. Sortir un peu la ceinture.
2. Déplacer le réglage de hauteur vers le haut ou appuyer sur le
bouton pour le désengager et
déplacer le réglage de hauteur
vers le bas.
Régler la hauteur de sorte que la cein‐
ture passe au-dessus de l'épaule.
Elle ne doit pas passer sur le cou ou
le haut du bras.
9 Attention
Ne pas régler pendant la conduite.
Déboucler
Pour détacher la ceinture, appuyer
sur le bouton rouge de la boucle de
ceinture. La ceinture de sécurité s'en‐ roule automatiquement.
