Instruments et commandes103Témoins de la console centrale
Témoins de la console de toit
Vue d'ensembleOFeux de direction 3 104XRappel de ceinture de sécurité
3 104vAirbags et rétracteurs de cein‐
ture 3 104WDésactivation d'airbag 3 105pSystème de charge 3 105ZTémoin de dysfonctionnement
3 105jProchain entretien du véhicule
3 106oAffichage de service 3 106CArrêter le moteur 3 106RSystème de freinage 3 106uAntiblocage de sécurité (ABS)
3 106k jPassage au rapport supérieur,
passage au rapport inférieur
3 107ìAvertissement de franchisse‐
ment de ligne 3 107RElectronic Stability Program
3 107ØElectronic Stability Program
arrêté 3 107WTempérature de liquide de
refroidissement du moteur
3 107!Préchauffage 3 108úAdBlue 3 108wSystème de surveillance de la
pression des pneus 3 108IPression de l'huile moteur
3 108kPurge du filtre à carburant
3 109YNiveau bas de carburant 3 109DAutostop (système arrêt-démar‐
rage) 3 109\Autostop inhibé (système arrêt-
démarrage) 3 109

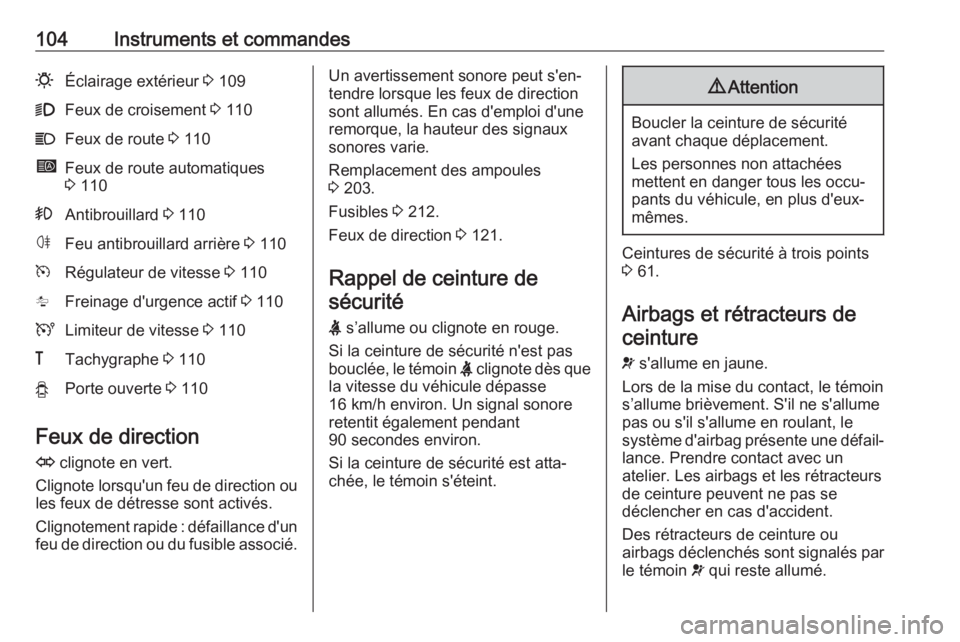

104Instruments et commandes0Éclairage extérieur 3 1099Feux de croisement 3 110CFeux de route 3 110íFeux de route automatiques
3 110>Antibrouillard 3 110øFeu antibrouillard arrière 3 110mRégulateur de vitesse 3 110lFreinage d'urgence actif 3 110ULimiteur de vitesse 3 110&Tachygraphe 3 110yPorte ouverte 3 110
Feux de direction
O clignote en vert.
Clignote lorsqu'un feu de direction ou les feux de détresse sont activés.
Clignotement rapide : défaillance d'un feu de direction ou du fusible associé.
Un avertissement sonore peut s'en‐
tendre lorsque les feux de direction
sont allumés. En cas d'emploi d'une remorque, la hauteur des signaux
sonores varie.
Remplacement des ampoules
3 203.
Fusibles 3 212.
Feux de direction 3 121.
Rappel de ceinture de sécurité
X s’allume ou clignote en rouge.
Si la ceinture de sécurité n'est pas
bouclée, le témoin X clignote dès que
la vitesse du véhicule dépasse
16 km/h environ. Un signal sonore
retentit également pendant
90 secondes environ.
Si la ceinture de sécurité est atta‐
chée, le témoin s'éteint.9 Attention
Boucler la ceinture de sécurité
avant chaque déplacement.
Les personnes non attachées
mettent en danger tous les occu‐
pants du véhicule, en plus d'eux-
mêmes.
Ceintures de sécurité à trois points
3 61.
Airbags et rétracteurs de ceinture
v s'allume en jaune.
Lors de la mise du contact, le témoin
s’allume brièvement. S'il ne s'allume pas ou s'il s'allume en roulant, le
système d'airbag présente une défail‐
lance. Prendre contact avec un
atelier. Les airbags et les rétracteurs de ceinture peuvent ne pas se
déclencher en cas d'accident.
Des rétracteurs de ceinture ou
airbags déclenchés sont signalés par
le témoin v qui reste allumé.

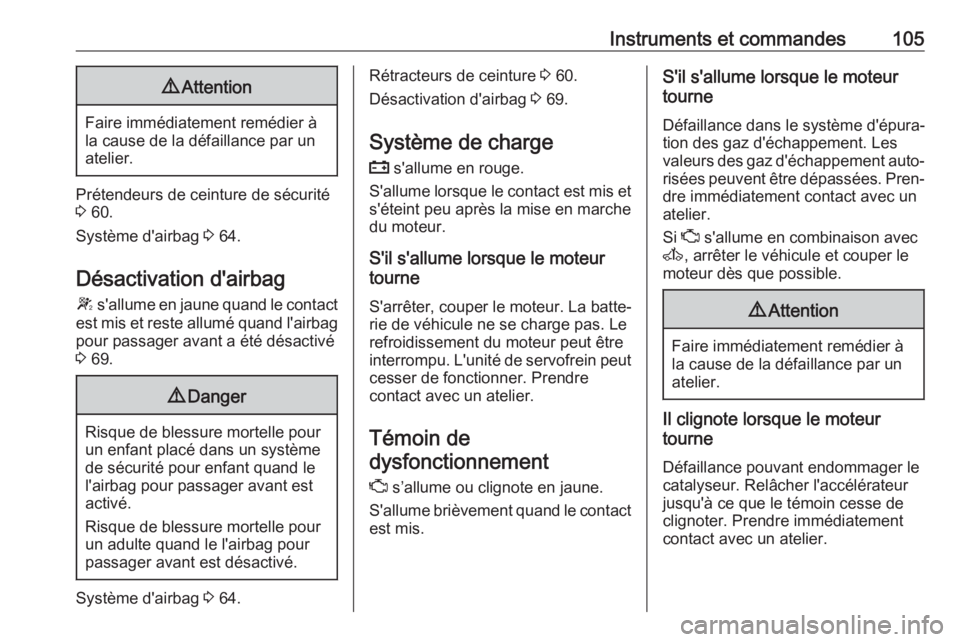

Instruments et commandes1059Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Prétendeurs de ceinture de sécurité 3 60.
Système d'airbag 3 64.
Désactivation d'airbag W s'allume en jaune quand le contact
est mis et reste allumé quand l'airbag
pour passager avant a été désactivé
3 69.
9 Danger
Risque de blessure mortelle pour
un enfant placé dans un système
de sécurité pour enfant quand le
l'airbag pour passager avant est
activé.
Risque de blessure mortelle pour
un adulte quand le l'airbag pour
passager avant est désactivé.
Système d'airbag 3 64.
Rétracteurs de ceinture 3 60.
Désactivation d'airbag 3 69.
Système de charge
p s'allume en rouge.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
S'arrêter, couper le moteur. La batte‐
rie de véhicule ne se charge pas. Le refroidissement du moteur peut être
interrompu. L'unité de servofrein peut cesser de fonctionner. Prendre
contact avec un atelier.
Témoin de
dysfonctionnement
Z s’allume ou clignote en jaune.
S'allume brièvement quand le contact
est mis.S'il s'allume lorsque le moteur
tourne
Défaillance dans le système d'épura‐
tion des gaz d'échappement. Les
valeurs des gaz d'échappement auto‐ risées peuvent être dépassées. Pren‐
dre immédiatement contact avec un
atelier.
Si Z s'allume en combinaison avec
A , arrêter le véhicule et couper le
moteur dès que possible.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Il clignote lorsque le moteur
tourne
Défaillance pouvant endommager le catalyseur. Relâcher l'accélérateur
jusqu'à ce que le témoin cesse de
clignoter. Prendre immédiatement
contact avec un atelier.

106Instruments et commandesProchain entretien duvéhicule
j s'allume en jaune.
S'allume brièvement quand le contact
est mis.
Le véhicule doit subir un entretien.
Peut s'allumer en même temps qu'un autre témoin ou qu'un message dansle centre d'informations du conduc‐teur 3 111.
S'allume si le nettoyage du filtre à
particules pour diesel est nécessaire
et que le nettoyage automatique n'est
pas réalisé 3 155.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Affichage d'entretien
Le témoin o s'allume également
dans le centre d'informations du
conducteur lorsque le kilométrage
avant le prochain entretien du
véhicule atteint 0 km ou lorsque
l'échéance de l'entretien est atteinte.
Le message FAIRE REVISION
RAPIDEMENT apparaît également
dans le centre d'informations du
conducteur.
Affichage d'entretien 3 100.
Arrêter le moteur C s'allume en rouge.
S'allume brièvement quand le contact
est mis.
Si C s'allume (éventuellement en
combinaison avec W et / ou R), arrê‐
ter le véhicule et couper le moteur dès
que possible.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Selon le type de défaillance, un
message d'avertissement peut égale‐ ment s'afficher sur le centre d'infor‐
mations du conducteur 3 111.
Système de freinage
R s'allume en rouge.
Le témoin R s'allume lorsque le
contact est mis si le frein de station‐
nement est serré et s'éteint lorsque le
frein de stationnement est relâché
3 169.
Lorsque le frein de stationnement est relâché, R s'allume (probablement
en même temps que C) si le niveau
de liquide de frein est trop bas
3 199.9 Attention
S'arrêter. Interrompre immédiate‐
ment le trajet. Prendre contact
avec un atelier.
Système de freinage 3 168.
Antiblocage de sécurité (ABS)
u s'allume en jaune.
S'allume brièvement quand le contact
est mis. Le système est opérationnel
dès que u s’éteint.

Instruments et commandes107Si les témoins u et A s'allument
avec les messages ABS A
CONTROLER et ESP A
CONTROLER sur le centre d'infor‐
mations du conducteur 3 111, l'ABS
présente une défaillance. Le système
de freinage reste opérationnel, mais
sans régulation ABS.
Si les témoins u, A , R et C s'al‐
lument, l'ABS et l'ESP sont désacti‐
vés et le message PANNE DU
FREINAGE est affiché. Prendre
contact avec un atelier.
Antiblocage de sécurité 3 169.
Passage au rapport supérieur
k ou j s'allume en jaune.
S'allume quand il est conseillé de
changer de rapport pour des raisons
d'économie du carburant.
Mode ECO 3 145.
Avertissement de
franchissement de ligne
ì s'allume en blanc.S'allume brièvement lorsque le
contact est mis et que le système est
prêt à fonctionner.
Un signal sonore retentit en conjonc‐ tion avec ì lorsque le système
reconnaît un changement de file inat‐ tendu.
Avertissement de franchissement de ligne 3 184.
Electronic Stability Program
b clignote ou s'allume en jaune.
S'allume brièvement quand le contact est mis.
S'il clignote en roulant Le système est engagé activement.La puissance du moteur peut être
réduite et le véhicule peut être légè‐
rement freiné automatiquement
3 172.
S'allume pendant la conduite Le système est indisponible.Peut s'allumer en même temps que le
témoin A 3 106. Un message
correspondant s'affiche également
sur le centre d'informations du
conducteur 3 111.
ESP® Plus
3 172.
Système antipatinage 3 171.
Electronic Stability Program désactivé
Ø s'allume en vert.
Si l'ESP® Plus
a été désactivé par Ø
sur le tableau de bord, le témoin Ø
s'allume et un message correspon‐
dant s'affiche sur le centre d'informa‐
tions du conducteur 3 111.
ESP® Plus
3 172.
Système antipatinage 3 171.
Température de liquide de refroidissement du moteur
W s'allume en rouge.
S'allume brièvement quand le contact
est mis.

108Instruments et commandesS'il s'allume lorsque le moteur
tourne
Si W s'allume (probablement en
même temps que le témoin C), arrê‐
ter le véhicule et couper le moteur.Avertissement
La température de liquide de
refroidissement est trop élevée.
Contrôler le niveau de liquide de
refroidissement 3 197.
S'il y a suffisamment de liquide de
refroidissement, prendre contact
avec un atelier.
Préchauffage ! s'allume en jaune.
Le préchauffage est activé. Il s'en‐
clenche uniquement lorsque la
température extérieure est basse.
AdBlue ú s'allume en jaune.
Le niveau d'AdBlue est bas. Remplir
d'AdBlue au plus vite afin d'éviter tout
blocage de démarrage du moteur.
S'allume en même temps que le
témoin A pour indiquer un système
défaillant ou pour avertir que le
démarrage du moteur peut ne plus
être possible après une certaine
distance. Prendre immédiatement
contact avec un atelier.
Un message correspondant peut
apparaître dans le centre d'informa‐
tions du conducteur 3 111.
AdBlue 3 156.
Système de surveillance de la pression des pneus
w s’allume ou clignote en jaune.
S'allume brièvement quand le contact
est mis.
Allumé
Perte de pression des pneus. S'arrê‐
ter immédiatement et vérifier la pres‐
sion de gonflage.Le témoin w est allumé en même
temps que C 3 106 et un message
correspondant s'affiche sur le centre
d'informations du conducteur lors‐
qu'une crevaison ou un pneu dange‐
reusement sous-gonflé est détecté.
Clignotement
Défaillance dans le système. Après
un délai, le témoin s'allume en
continu. Prendre contact avec un
atelier.
Le témoin w est allumé en même
temps que A 3 106 et un message
correspondant s'affiche sur le centre
d'informations du conducteur lors‐
qu'un pneu sans capteur de pression
est posé (par ex. une roue de
secours).
Système de surveillance de la pres‐
sion des pneus 3 221.
Pression d'huile moteur
I s'allume en rouge.
S'allume brièvement quand le contact
est mis.

Instruments et commandes109S'il s'allume lorsque le moteur
tourneAvertissement
La lubrification du moteur peut
être interrompue. Cela peut entraî‐ ner des dégâts au moteur et/ou un
blocage des roues motrices.
1. Appuyer sur l'embrayage.
2. Mettre la boîte au point mort, placer le levier sélecteur sur N.
3. Quitter le trafic le plus rapidement
possible sans gêner les autres
véhicules.
4. Couper le contact.
9 Attention
Quand le moteur est arrêté, il faut
exercer des efforts plus importants pour freiner et manœuvrer le
volant. Au cours d'un Autostop, le
servofrein reste opérationnel.
Ne pas ôter la clé tant que le
véhicule n'est pas à l'arrêt, afin
d'éviter tout enclenchement
inopiné de l'antivol de direction.
Vérifier le niveau d'huile avant de faire
appel à un atelier 3 195.
Niveau bas de carburant Y s'allume en jaune.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
Le niveau de carburant dans le réser‐
voir est trop bas. Faire le plein immé‐ diatement.
Ne jamais rouler jusqu'à ce que le
réservoir soit vide.
Faire le plein 3 187.
Catalyseur 3 155.
Purge d'air du circuit de gazole
(diesel) 3 202.
Purge du filtre à carburant
k s'allume lorsque de l'eau a été
détectée dans le filtre à carburant.
Filtre à gazole (diesel) 3 201.
Système Stop/Start \ s'éclaire lorsqu'un arrêt automati‐
que est inhibé quand certaines condi‐
tions ne sont pas remplies.
Ï s’allume ou clignote en jaune / vert.
Allumé
S'allume en vert lors d'un Autostop. L'éclairage en jaune de Ï indique
une défaillance dans le Système d'ar‐
rêt-démarrage. Prendre contact avec
un atelier.
Clignotement Clignote en vert lors du redémarrageautomatique.
Système Stop/Start 3 149.
Éclairage extérieur 0 s'allume en vert.

110Instruments et commandesS'allume lorsque les feux de position
sont allumés 3 117.
Feux de croisement
9 s'allume en vert.
S'allume lorsque les phares sont allu‐ més 3 117.
Feux de route
P s'allume en bleu.
Il s’allume quand les feux de route
sont allumés ou en cas d’appel de
phares 3 118.
Feux de route automatiques í s'allume lorsque les feux de route
automatiques sont activés 3 119.
Antibrouillard > s'allume en vert.
Il s'allume lorsque les phares anti‐
brouillard sont allumés 3 121.
Feu antibrouillard arrière
ø s'allume en jaune.Allumé quand le feu antibrouillard
arrière est allumé 3 122.
Régulateur de vitesse
m , U s'allume en vert ou en jaune.
m s'allume en vert quand une
certaine vitesse est mémorisée.
U s'allume en vert quand le système
est activé.
Régulateur de vitesse 3 174.
Freinage d'urgence actif l s’allume ou clignote en jaune.
Allumé
Le système a été désactivé ou une
défaillance a été détectée.
De plus, un message d'avertissement est affiché sur le centre d'informations
du conducteur.
Vérifier la raison de la désactivation
3 178 et en cas de défaillance
système, demander l'aide d'un
atelier.Clignotement
Le système est engagé activement. Selon la situation, le véhicule peut
freiner automatiquement de façon
modérée ou brusque.
Freinage d'urgence actif 3 178.
Limiteur de vitesse U s'allume en jaune.
Il s'allume lorsque le système est
activé.
Limiteur de vitesse 3 176.
Tachygraphe & s'allume en cas de défaillance
3 116.
Porte ouverte
y s'allume en jaune.
S'allume lorsque l'allumage est mis
en route tandis qu'une porte ou le
coffre est ouvert.
