Soins du véhicule223environ pour lancer le nouveau
calcul. Un message correspondant
s'affiche sur le centre d'informations
du conducteur.
Une conduite de plusieurs minutes
au-dessus de 40 km/h peut être
nécessaire pour finaliser le processus
de réapprentissage. Le système ne
peut fournir que des informations limi‐
tées durant cette période.
En cas de problèmes pendant le
processus de réapprentissage, le
témoin w reste allumé et un message
d'avertissement s'affiche sur le centre
d'informations du conducteur.
Centre d'informations du conducteur 3 111.
Messages du véhicule 3 112.
Remarques générales
L'utilisation de chaînes à neige ou de kits de réparation de pneu du type
liquide disponibles dans le commerce
peut entraver le fonctionnement du
système. Des kits de réparation des
pneus approuvés par l'usine peuvent
être utilisés.
Kit de réparation des pneus 3 225.Chaînes à neige 3 224.
Les systèmes radio externes à haute
puissance peuvent nuire au système
de surveillance de la pression des
pneus.
À chaque remplacement des pneus
les capteurs du système de surveil‐ lance de la pression des pneus
doivent être démontés et faire l'objet
d'un entretien par un atelier.
Profondeur de sculptures
Contrôler régulièrement la profon‐
deur des sculptures.
Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm
pour les pneus d'hiver).
Pour des raisons de sécurité, il est
recommandé de ne pas dépasser un
écart de plus de 2 mm entre les
profondeurs de sculpture de pneu
d'un même essieu.
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est
atteinte lorsque le profil est usé
jusqu'au repère d'usure (TWI = Tread
Wear Indicator). La position des repè‐
res d'usure est indiquée par des
marques sur les flancs du pneu.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les 6 ans.

224Soins du véhiculeChangement de taille de
pneus et de jantes
En cas d'utilisation de taille de pneus
autre que celle montée d'origine, il
peut s'avérer nécessaire de repro‐
grammer la pression nominale des
pneus et procéder à d'autres modifi‐
cations du véhicule.
Après avoir changé de taille de pneu,
faire remplacer l'étiquette de pression de gonflage.
Système de surveillance de la pres‐
sion des pneus 3 221.9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation d'usage du
véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à
toutes les exigences concernant
chaque combinaison roue et pneu.
Si des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.9 Attention
Des pneus ou des enjoliveurs non
adéquats peuvent conduire à un
dégonflage soudain des pneus et
donc à des accidents.
Chaînes à neige
Les chaînes à neige ne sont autori‐
sées que sur les roues motrices.
Sur les véhicules avec roues arrièrejumelées, des chaînes à neige sont
uniquement autorisées sur les roues
extérieures.
Utiliser des chaînes à neige à mail‐
lons fins qui ne dépassent pas la
bande de roulement et les flancs
intérieurs des pneus de plus de
15 mm, fermoir de chaîne compris.9 Attention
Un pneu endommagé est un pneu
qui peut éclater.
Les enjoliveurs sur les jantes en acier
peuvent entrer en contact avec des
parties des chaînes. Si tel est le cas, enlever les enjoliveurs.
Des chaînes à neige peuvent unique‐ ment être utilisées à des vitesses
inférieures à 50 km/h et elles ne
peuvent être utilisées que brièvement
sur des routes dégagées de neige car
elles sont soumises à une usure
rapide sur un revêtement dur et
peuvent se briser.

Soins du véhicule225L'utilisation de chaînes à neige n'est
pas permise sur la roue de secours
temporaire ou sur des roues de diffé‐
rentes tailles que celles montées en
usine.
Kit de réparation des pneus De petits dégâts sur la bande de
roulement peuvent être réparés avec
le kit de réparation de pneus.
Ne pas enlever les corps étrangers du
pneu.
Les dégâts au pneu d'une taille supé‐
rieure à quatre mm ou se situant dans le flanc du pneu près de la jante ne
peuvent pas être réparés à l'aide du kit de réparation des pneus.9 Attention
Ne pas dépasser 80 km/h.
Ne pas utiliser pendant une
longue période.
Cela risque d'affecter la direction et la manœuvrabilité.
Si le véhicule a un pneu à plat :
Serrer le frein de stationnement et
engager le point mort (boîte
manuelle) ou N (boîte manuelle auto‐
matisée).
Le kit de réparation des pneus se
trouve sous le siège avant. Avancer
le siège au maximum et rabattre le
dossier pour accéder au kit.
1. Sortir le kit de réparation des pneus situé sous le siège avant.
2. Enlever le compresseur.
3. Enlever le(s) câble(s) d'alimenta‐ tion et le flexible d'air de leur
espace de rangement sur la face
inférieure du compresseur.4. Visser le flexible à air du compres‐
seur sur le raccord de la bouteille
de produit d'étanchéité.
5. Placer la bouteille de produit d'étanchéité dans le dispositif de
maintien du compresseur.
Disposer le compresseur près du
pneu de sorte que la bouteille de
produit d'étanchéité soit verticale.
6. Dévisser le capuchon de valve de
la roue défectueuse.
7. Visser le flexible de remplissage de produit d'étanchéité sur la
valve du pneu.

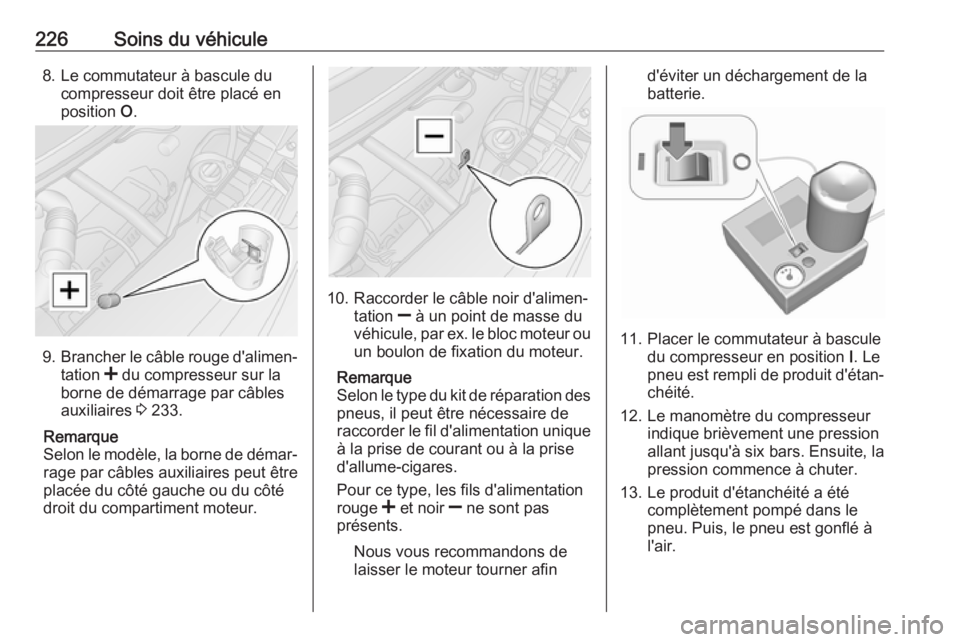

226Soins du véhicule8. Le commutateur à bascule ducompresseur doit être placé en
position O.
9. Brancher le câble rouge d'alimen‐
tation < du compresseur sur la
borne de démarrage par câbles
auxiliaires 3 233.
Remarque
Selon le modèle, la borne de démar‐ rage par câbles auxiliaires peut être
placée du côté gauche ou du côté
droit du compartiment moteur.
10. Raccorder le câble noir d'alimen‐
tation ] à un point de masse du
véhicule, par ex. le bloc moteur ou un boulon de fixation du moteur.
Remarque
Selon le type du kit de réparation des pneus, il peut être nécessaire de
raccorder le fil d'alimentation unique
à la prise de courant ou à la prise
d'allume-cigares.
Pour ce type, les fils d'alimentation rouge < et noir ] ne sont pas
présents.
Nous vous recommandons de
laisser le moteur tourner afin
d'éviter un déchargement de la
batterie.
11. Placer le commutateur à bascule du compresseur en position I. Le
pneu est rempli de produit d'étan‐
chéité.
12. Le manomètre du compresseur indique brièvement une pressionallant jusqu'à six bars. Ensuite, la
pression commence à chuter.
13. Le produit d'étanchéité a été complètement pompé dans le
pneu. Puis, le pneu est gonflé à
l'air.

Soins du véhicule227

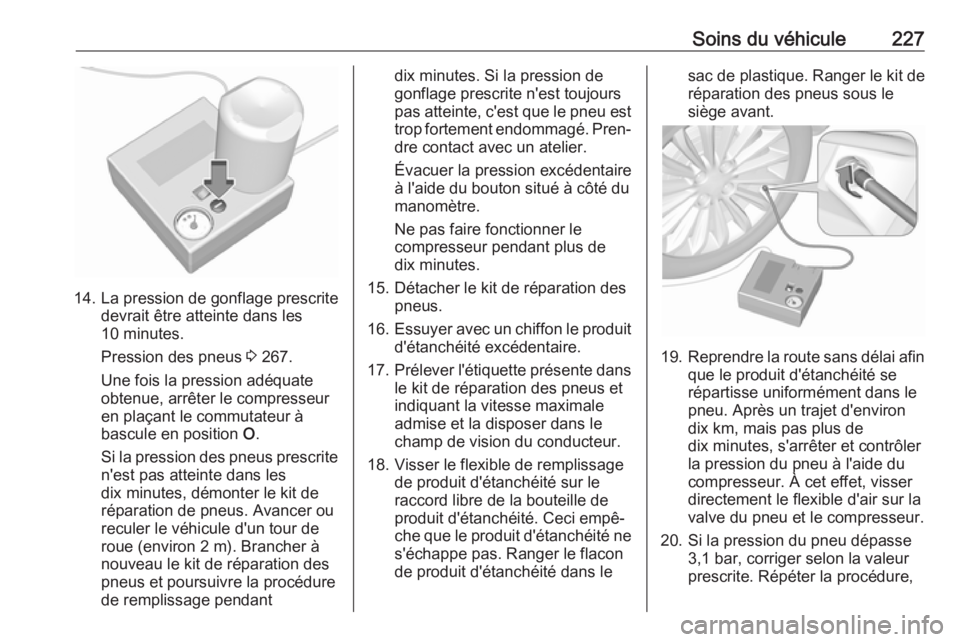

14. La pression de gonflage prescritedevrait être atteinte dans les
10 minutes.
Pression des pneus 3 267.
Une fois la pression adéquate
obtenue, arrêter le compresseur
en plaçant le commutateur à
bascule en position O.
Si la pression des pneus prescrite
n'est pas atteinte dans les dix minutes, démonter le kit de
réparation de pneus. Avancer ou
reculer le véhicule d'un tour de
roue (environ 2 m). Brancher à
nouveau le kit de réparation des pneus et poursuivre la procédure
de remplissage pendant
dix minutes. Si la pression de
gonflage prescrite n'est toujours
pas atteinte, c'est que le pneu est trop fortement endommagé. Pren‐dre contact avec un atelier.
Évacuer la pression excédentaire
à l'aide du bouton situé à côté du
manomètre.
Ne pas faire fonctionner le
compresseur pendant plus de
dix minutes.
15. Détacher le kit de réparation des pneus.
16. Essuyer avec un chiffon le produit
d'étanchéité excédentaire.
17. Prélever l'étiquette présente dans
le kit de réparation des pneus etindiquant la vitesse maximale
admise et la disposer dans le
champ de vision du conducteur.
18. Visser le flexible de remplissage de produit d'étanchéité sur le
raccord libre de la bouteille de
produit d'étanchéité. Ceci empê‐
che que le produit d'étanchéité ne s'échappe pas. Ranger le flacon
de produit d'étanchéité dans lesac de plastique. Ranger le kit de
réparation des pneus sous le
siège avant.
19. Reprendre la route sans délai afin
que le produit d'étanchéité se
répartisse uniformément dans le
pneu. Après un trajet d'environ
dix km, mais pas plus de
dix minutes, s'arrêter et contrôler
la pression du pneu à l'aide du
compresseur. À cet effet, visser
directement le flexible d'air sur la
valve du pneu et le compresseur.
20. Si la pression du pneu dépasse 3,1 bar, corriger selon la valeur
prescrite. Répéter la procédure,

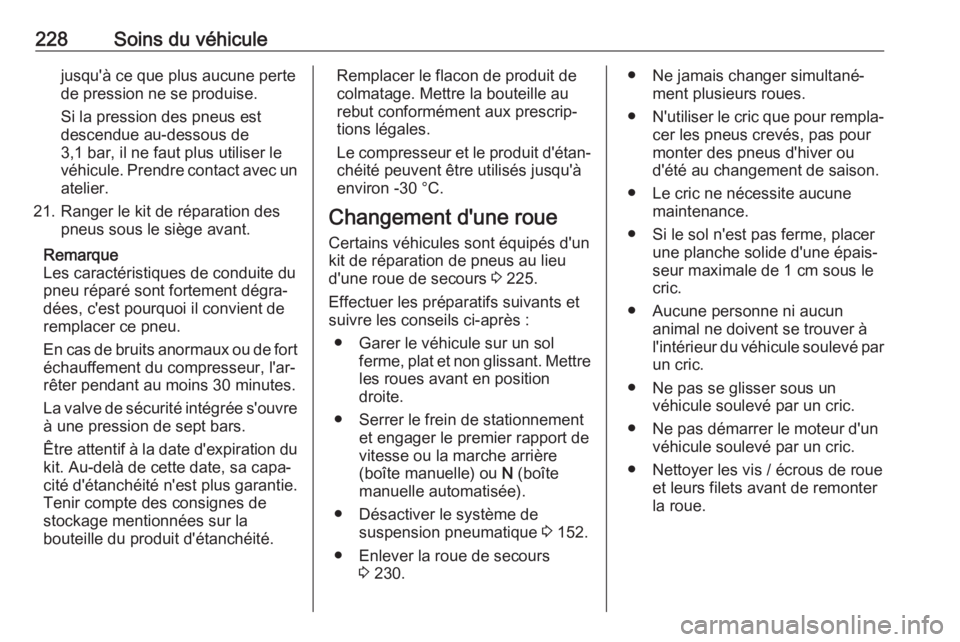

228Soins du véhiculejusqu'à ce que plus aucune pertede pression ne se produise.
Si la pression des pneus est
descendue au-dessous de
3,1 bar, il ne faut plus utiliser le véhicule. Prendre contact avec un atelier.
21. Ranger le kit de réparation des pneus sous le siège avant.
Remarque
Les caractéristiques de conduite du pneu réparé sont fortement dégra‐
dées, c'est pourquoi il convient de
remplacer ce pneu.
En cas de bruits anormaux ou de fort
échauffement du compresseur, l'ar‐
rêter pendant au moins 30 minutes.
La valve de sécurité intégrée s'ouvre à une pression de sept bars.
Être attentif à la date d'expiration du
kit. Au-delà de cette date, sa capa‐
cité d'étanchéité n'est plus garantie.
Tenir compte des consignes de
stockage mentionnées sur la
bouteille du produit d'étanchéité.Remplacer le flacon de produit de colmatage. Mettre la bouteille au
rebut conformément aux prescrip‐
tions légales.
Le compresseur et le produit d'étan‐
chéité peuvent être utilisés jusqu'à
environ -30 °C.
Changement d'une roue
Certains véhicules sont équipés d'un
kit de réparation de pneus au lieu
d'une roue de secours 3 225.
Effectuer les préparatifs suivants et
suivre les conseils ci-après :
● Garer le véhicule sur un sol ferme, plat et non glissant. Mettre
les roues avant en position
droite.
● Serrer le frein de stationnement et engager le premier rapport de
vitesse ou la marche arrière
(boîte manuelle) ou N (boîte
manuelle automatisée).
● Désactiver le système de suspension pneumatique 3 152.
● Enlever la roue de secours 3 230.● Ne jamais changer simultané‐
ment plusieurs roues.
● N'utiliser le cric que pour rempla‐
cer les pneus crevés, pas pour
monter des pneus d'hiver ou
d'été au changement de saison.
● Le cric ne nécessite aucune maintenance.
● Si le sol n'est pas ferme, placer une planche solide d'une épais‐
seur maximale de 1 cm sous le
cric.
● Aucune personne ni aucun animal ne doivent se trouver à
l'intérieur du véhicule soulevé par
un cric.
● Ne pas se glisser sous un véhicule soulevé par un cric.
● Ne pas démarrer le moteur d'un véhicule soulevé par un cric.
● Nettoyer les vis / écrous de roue et leurs filets avant de remonter
la roue.

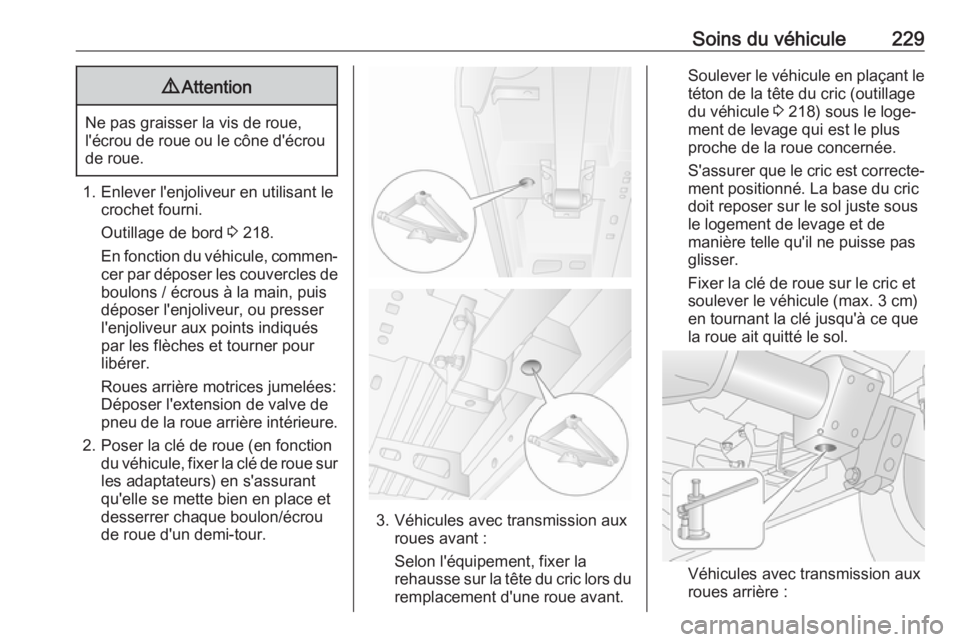

Soins du véhicule2299Attention
Ne pas graisser la vis de roue,
l'écrou de roue ou le cône d'écrou de roue.
1. Enlever l'enjoliveur en utilisant le crochet fourni.
Outillage de bord 3 218.
En fonction du véhicule, commen‐
cer par déposer les couvercles de boulons / écrous à la main, puis
déposer l'enjoliveur, ou presser
l'enjoliveur aux points indiqués
par les flèches et tourner pour
libérer.
Roues arrière motrices jumelées:
Déposer l'extension de valve de
pneu de la roue arrière intérieure.
2. Poser la clé de roue (en fonction du véhicule, fixer la clé de roue sur
les adaptateurs) en s'assurant
qu'elle se mette bien en place et
desserrer chaque boulon/écrou
de roue d'un demi-tour.
3. Véhicules avec transmission aux roues avant :
Selon l'équipement, fixer la
rehausse sur la tête du cric lors du
remplacement d'une roue avant.
Soulever le véhicule en plaçant le téton de la tête du cric (outillage
du véhicule 3 218) sous le loge‐
ment de levage qui est le plus
proche de la roue concernée.
S'assurer que le cric est correcte‐
ment positionné. La base du cric
doit reposer sur le sol juste sous
le logement de levage et de
manière telle qu'il ne puisse pas
glisser.
Fixer la clé de roue sur le cric et
soulever le véhicule (max. 3 cm)
en tournant la clé jusqu'à ce que
la roue ait quitté le sol.
Véhicules avec transmission aux
roues arrière :

230Soins du véhiculeRespecter les instructions d'utili‐
sation fournies avec le cric
hydraulique (outillage du véhicule
3 218) et assembler les pièces
requises comme spécifié.
Positionner l'adaptateur dans le
trou de levage le plus proche de la roue concernée.
S'assurer que le cric est correcte‐ ment positionné. La tête du cric
doit être à la verticale du trou de
levage. Pomper le cric en pres‐
sant la clé de roue / les adapta‐
teurs afin de positionner la
semelle correctement.
Soulever le véhicule (max. 3 cm)
en effectuant une pression sur la
clé de roue jusqu'à ce que la roue ait quitté le sol.
4. Dévisser complètement les écrous / vis de roue et les essuyeravec un chiffon.
Ranger les vis / écrous de roue en
un endroit où les filets ne seront
pas salis.
5. Changer la roue.
6. Visser les vis / écrous de roue.
7. Abaisser le véhicule.8. Poser la clé de roue (en fonction du véhicule, fixer la clé de roue surles adaptateurs) en s'assurant
qu'elle se place en sécurité et
serrer chaque boulon/écrou en
diagonale. Le couple de serrage
est de : 172 Nm (roues avant
motrices), 235 Nm (roues arrière
motrices jumelées), 264 Nm
(roues arrière motrices non jume‐ lées).
9. Remonter l'enjoliveur. Roues arrière motrices jumelées:
Poser l'extension de valve de
pneu sur la roue arrière intérieure
avant de remonter l'enjoliveur.
Remarque
Si cela est applicable, poser les
boulons anti-vol près de la valve de
pneu (sinon il peut ne pas être
possible de reposer l'enjoliveur).
10. Ranger la roue changée 3 230
ainsi que les outils du véhicule 3 218.
11. Faire équilibrer la nouvelle roue du véhicule. Vérifier la pression
de gonflage du pneu monté3 267 et le couple de serrage des
vis / écrous de roue dès que
possible.
Faire remplacer ou réparer le pneu
défectueux.
Roue de secours
Certains véhicules sont équipés d'un
kit de réparation de pneus au lieu d'une roue de secours 3 225.
La roue de secours peut être qualifiée
de roue de dépannage en raison de
sa taille par rapport aux autres roues
du véhicule et selon les réglementa‐ tions nationales. Dans ce cas, la
vitesse est limitée même en l'absence d'étiquette à ce sujet sur la roue de
secours.Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu
défectueux dès que possible.
