Догляд за автомобілем223Електрична система
Запобіжники Дані про заміну запобіжника мають
відповідати даним про несправний
запобіжник.
В автомобілі є два блоки
запобіжників:
● на лівому торці приладової, за панеллю оздоблення
● у моторному відсіку, під розширювальним бачком
охолоджувальної рідиниCombi
Додатковий блок запобіжників
розташований за панеллю
оздоблення на правому боці
вантажного відділення біля задніх
дверей.Автобус
Додатковий блок запобіжників
розташований знизу праворуч у
вантажному відділенні під панеллю
оздоблення сходинки.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Окислений запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки не
буде усунено причину
несправності.
Рекомендується возити з собою
повний комплект запобіжників.
Зверніться до майстерні.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені без наявності функції.
Примітка
Не всі описи запобіжників у
коробці, наведені у цьому
посібнику, можуть стосуватися
вашого автомобіля.
Під час огляду коробки
запобіжників див. на позначення
коробки.
Знімач запобіжника

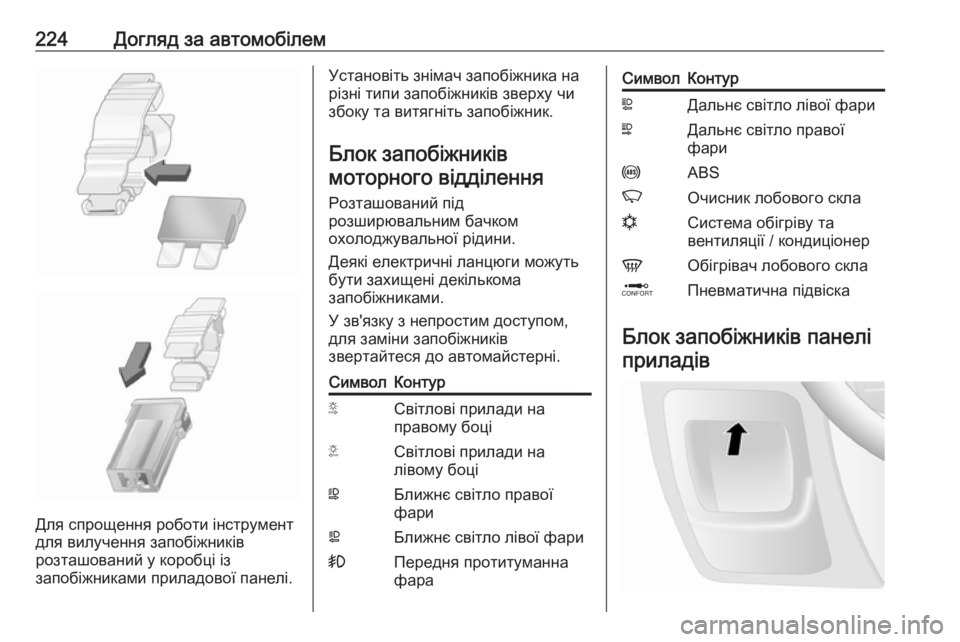

224Догляд за автомобілем
Для спрощення роботи інструмент
для вилучення запобіжників
розташований у коробці із
запобіжниками приладової панелі.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників моторного відділення
Розташований під
розширювальним бачком
охолоджувальної рідини.
Деякі електричні ланцюги можуть
бути захищені декількома
запобіжниками.
У зв'язку з непростим доступом,
для заміни запобіжників
звертайтеся до автомайстерні.СимволКонтурSСвітлові прилади на
правому боціTСвітлові прилади на
лівому боціWБлижнє світло правої
фариaБлижнє світло лівої фари>Передня протитуманна
фараСимволКонтурLДальнє світло лівої фариNДальнє світло правої
фариuABSKОчисник лобового склаnСистема обігріву та
вентиляції / кондиціонерVОбігрівач лобового склаQПневматична підвіска
Блок запобіжників панелі
приладів

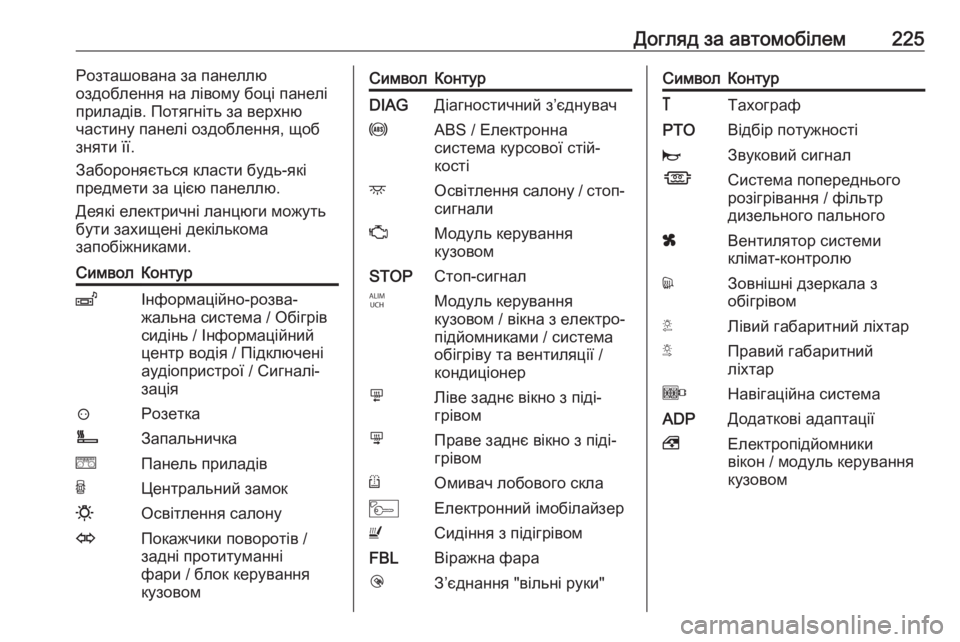

Догляд за автомобілем225Розташована за панеллю
оздоблення на лівому боці панелі
приладів. Потягніть за верхню
частину панелі оздоблення, щоб
зняти її.
Забороняється класти будь-які
предмети за цією панеллю.
Деякі електричні ланцюги можуть
бути захищені декількома
запобіжниками.СимволКонтурZІнформаційно-розва‐
жальна система / Обігрів
сидінь / Інформаційний
центр водія / Підключені
аудіопристрої / Сигналі‐
зація?РозеткаÌЗапальничкаeПанель приладівUЦентральний замок0Освітлення салонуOПокажчики поворотів /
задні протитуманні
фари / блок керування
кузовомСимволКонтурDIAGДіагностичний з’єднувачuABS / Електронна
система курсової стій‐
костіdОсвітлення салону / стоп- сигналиZМодуль керування
кузовомSTOPСтоп-сигналIМодуль керування
кузовом / вікна з електро‐
підйомниками / система
обігріву та вентиляції /
кондиціонерmЛіве заднє вікно з піді‐
грівомnПраве заднє вікно з піді‐
грівомRОмивач лобового склаMЕлектронний імобілайзерUСидіння з підігрівомFBLВіражна фараlЗ’єднання "вільні руки"СимволКонтур&ТахографPTOВідбір потужностіjЗвуковий сигналÍСистема попереднього
розігрівання / фільтр
дизельного пальногоxВентилятор системи
клімат-контролюdЗовнішні дзеркала з
обігрівомTЛівий габаритний ліхтарSПравий габаритний
ліхтарOНавігаційна системаADPДодаткові адаптації,Електропідйомники
вікон / модуль керування
кузовом

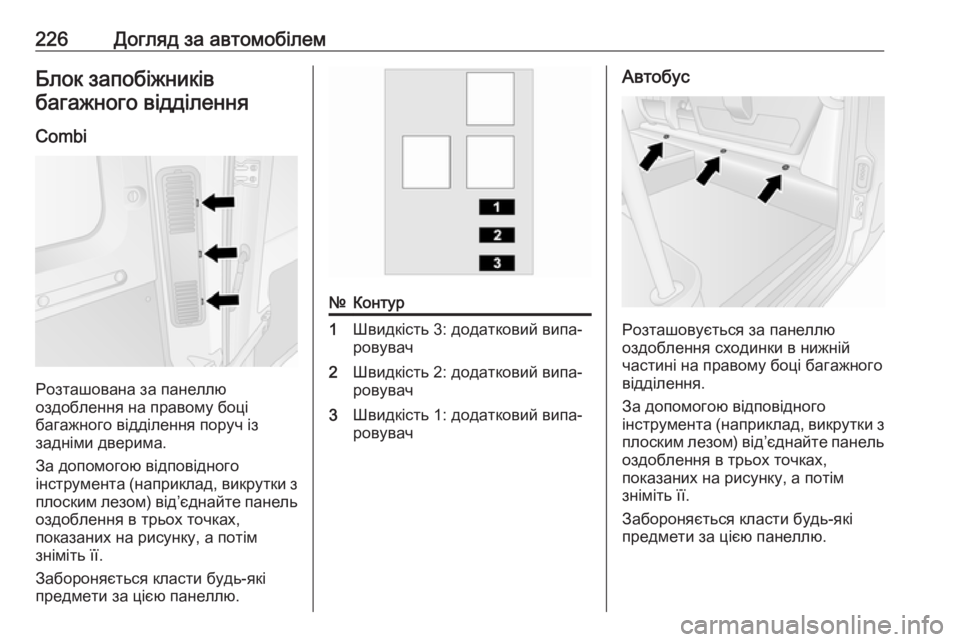

226Догляд за автомобілемБлок запобіжниківбагажного відділення
Combi
Розташована за панеллю
оздоблення на правому боці
багажного відділення поруч із
задніми дверима.
За допомогою відповідного
інструмента (наприклад, викрутки з плоским лезом) від’єднайте панель оздоблення в трьох точках,
показаних на рисунку, а потім
зніміть її.
Забороняється класти будь-які
предмети за цією панеллю.
№Контур1Швидкість 3: додатковий випа‐
ровувач2Швидкість 2: додатковий випа‐
ровувач3Швидкість 1: додатковий випа‐
ровувачАвтобус
Розташовується за панеллю
оздоблення сходинки в нижній частині на правому боці багажного
відділення.
За допомогою відповідного
інструмента (наприклад, викрутки з плоским лезом) від’єднайте панель оздоблення в трьох точках,
показаних на рисунку, а потім
зніміть її.
Забороняється класти будь-які
предмети за цією панеллю.

Догляд за автомобілем227№Контур1Зупинка-запуск2Електромагніт електроприводузсувних дверей3Звуковий сигнал зсувних
дверей з електроприводом4Швидкість 2: вентилятор
правого випаровувача5Швидкість 2: вентилятор лівого
випаровувача6Швидкість 1: вентилятор лівого випаровувача7Система підігріву зліва8Швидкість 3: вентилятор лівого
випаровувача9Вентилятор конденсатора10Система підігріву справа11Швидкість 3: вентилятор
правого випаровувача12Зсувні двері з електропри‐
водом13Освітлення коридору14Підставка під ноги№Контур15Попереджувальний сигнал для стеження за безпекою дітей16Швидкість 1: вентилятор
правого випаровувача
Деякі електричні ланцюги можуть
бути захищені декількома
запобіжниками.

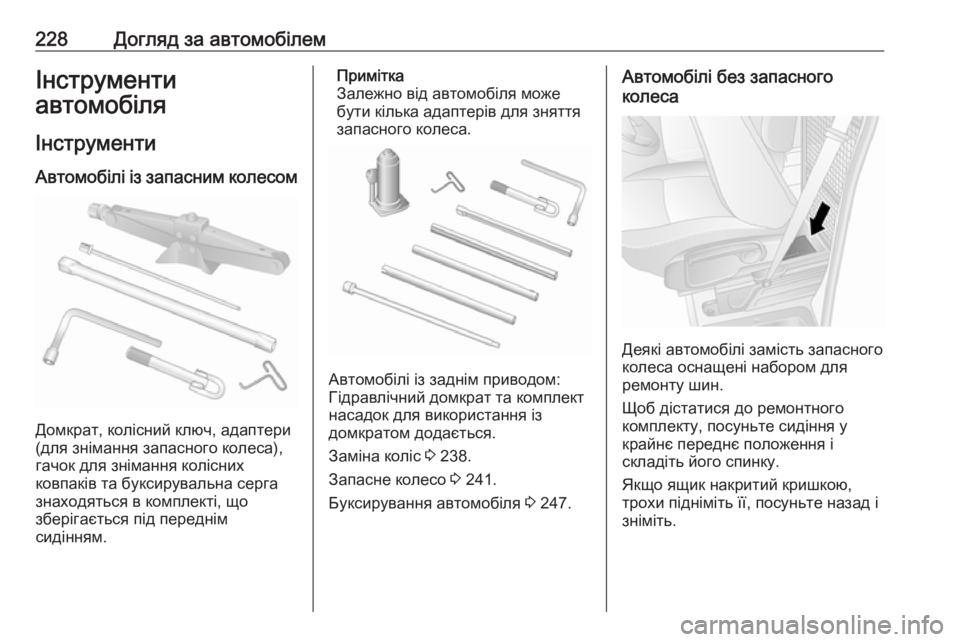

228Догляд за автомобілемІнструменти
автомобіля
Інструменти Автомобілі із запасним колесом
Домкрат, колісний ключ, адаптери
(для знімання запасного колеса),
гачок для знімання колісних
ковпаків та буксирувальна серга
знаходяться в комплекті, що
зберігається під переднім
сидінням.
Примітка
Залежно від автомобіля може бути кілька адаптерів для зняття
запасного колеса.
Автомобілі із заднім приводом:
Гідравлічний домкрат та комплект насадок для використання із
домкратом додається.
Заміна коліс 3 238.
Запасне колесо 3 241.
Буксирування автомобіля 3 247.
Автомобілі без запасного
колеса
Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин.
Щоб дістатися до ремонтного
комплекту, посуньте сидіння у
крайнє переднє положення і
складіть його спинку.
Якщо ящик накритий кришкою,
трохи підніміть її, посуньте назад і зніміть.

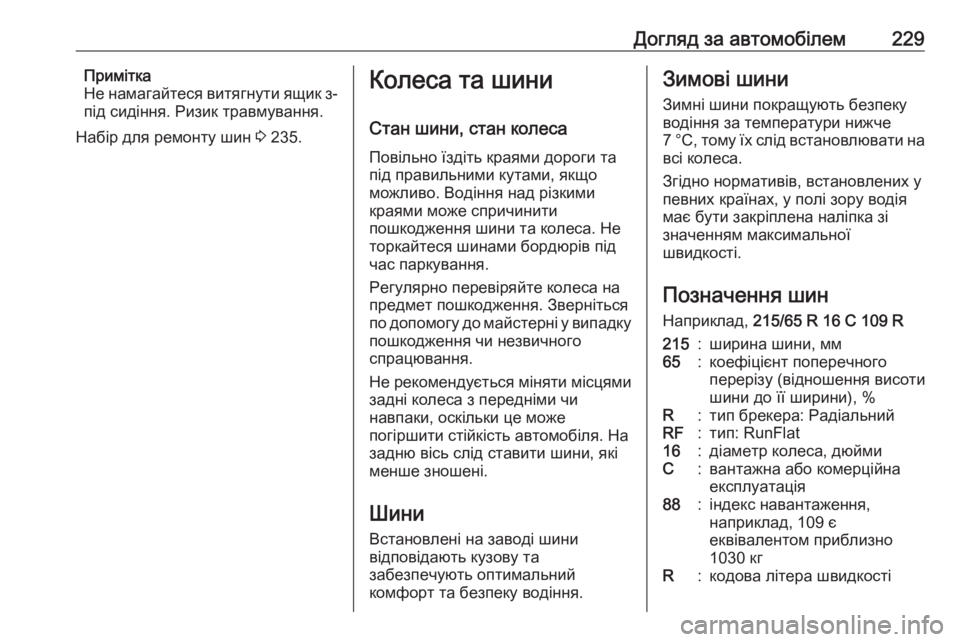

Догляд за автомобілем229Примітка
Не намагайтеся витягнути ящик з-
під сидіння. Ризик травмування.
Набір для ремонту шин 3 235.Колеса та шини
Стан шини, стан колеса
Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку
пошкодження чи незвичного
спрацювання.
Не рекомендується міняти місцями задні колеса з передніми чи
навпаки, оскільки це може
погіршити стійкість автомобіля. На
задню вісь слід ставити шини, які
менше зношені.
Шини
Встановлені на заводі шини відповідають кузову та
забезпечують оптимальний
комфорт та безпеку водіння.Зимові шини
Зимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на
всі колеса.
Згідно нормативів, встановлених у
певних країнах, у полі зору водія
має бути закріплена наліпка зі
значенням максимальної
швидкості.
Позначення шин
Наприклад, 215/65 R 16 C 109 R215:ширина шини, мм65:коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), %R:тип брекера: РадіальнийRF:тип: RunFlat16:діаметр колеса, дюймиC:вантажна або комерційна
експлуатація88:індекс навантаження,
наприклад, 109 є
еквівалентом приблизно
1030 кгR:кодова літера швидкості

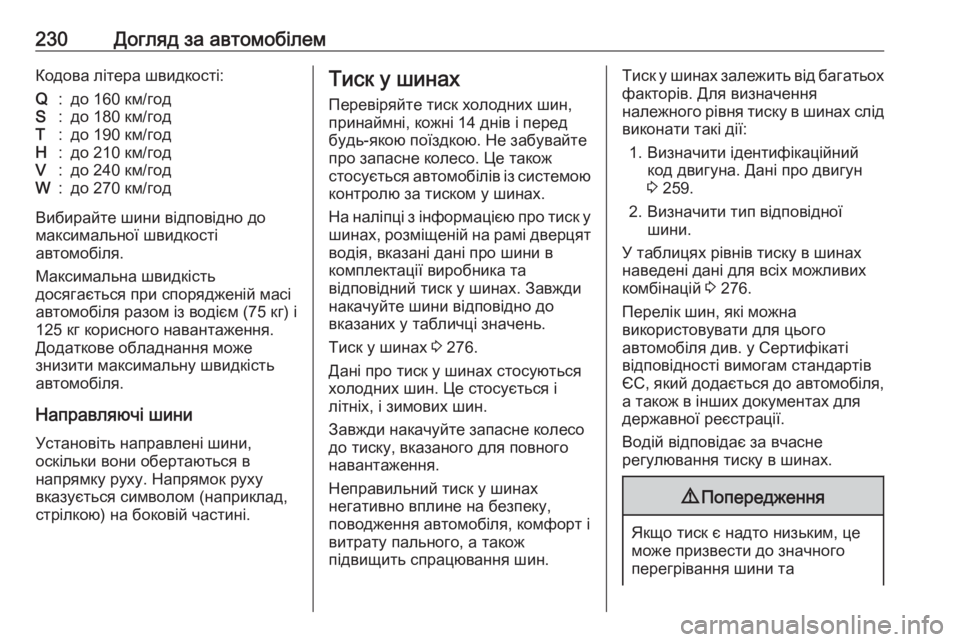

230Догляд за автомобілемКодова літера швидкості:Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/год
Вибирайте шини відповідно до
максимальної швидкості
автомобіля.
Максимальна швидкість
досягається при спорядженій масі
автомобіля разом із водієм (75 кг) і
125 кг корисного навантаження.
Додаткове обладнання може
знизити максимальну швидкість
автомобіля.
Направляючі шини
Установіть направлені шини,
оскільки вони обертаються в
напрямку руху. Напрямок руху
вказується символом (наприклад,
стрілкою) на боковій частині.
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів і перед
будь-якою поїздкою. Не забувайте про запасне колесо. Це також
стосується автомобілів із системою
контролю за тиском у шинах.
На наліпці з інформацією про тиск у шинах, розміщеній на рамі дверцят водія, вказані дані про шини в
комплектації виробника та
відповідний тиск у шинах. Завжди
накачуйте шини відповідно до
вказаних у табличці значень.
Тиск у шинах 3 276.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного навантаження.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.Тиск у шинах залежить від багатьох
факторів. Для визначення
належного рівня тиску в шинах слід
виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун3 259.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 276.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
