Прилади та органи управління95

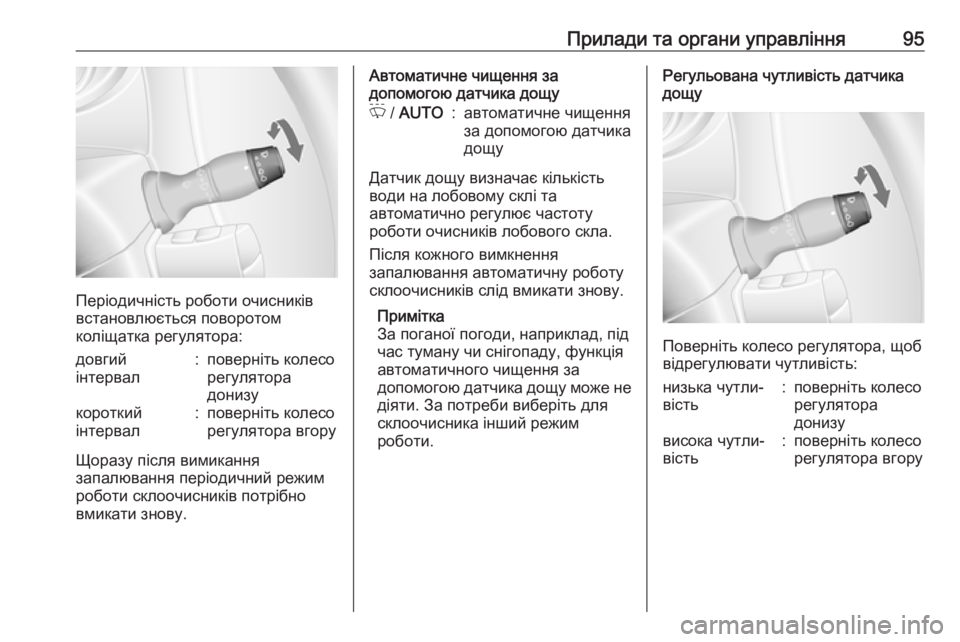

Періодичність роботи очисників
встановлюється поворотом
коліщатка регулятора:
довгий
інтервал:поверніть колесо
регулятора
донизукороткий
інтервал:поверніть колесо
регулятора вгору
Щоразу після вимикання
запалювання періодичний режим
роботи склоочисників потрібно
вмикати знову.
Автоматичне чищення за
допомогою датчика дощуP / AUTO:автоматичне чищення
за допомогою датчика
дощу
Датчик дощу визначає кількість
води на лобовому склі та
автоматично регулює частоту
роботи очисників лобового скла.
Після кожного вимкнення
запалювання автоматичну роботу
склоочисників слід вмикати знову.
Примітка
За поганої погоди, наприклад, під час туману чи снігопаду, функція
автоматичного чищення за
допомогою датчика дощу може не
діяти. За потреби виберіть для
склоочисника інший режим
роботи.
Регульована чутливість датчика
дощу
Поверніть колесо регулятора, щоб
відрегулювати чутливість:
низька чутли‐
вість:поверніть колесо
регулятора
донизувисока чутли‐
вість:поверніть колесо
регулятора вгору

96Прилади та органи управління

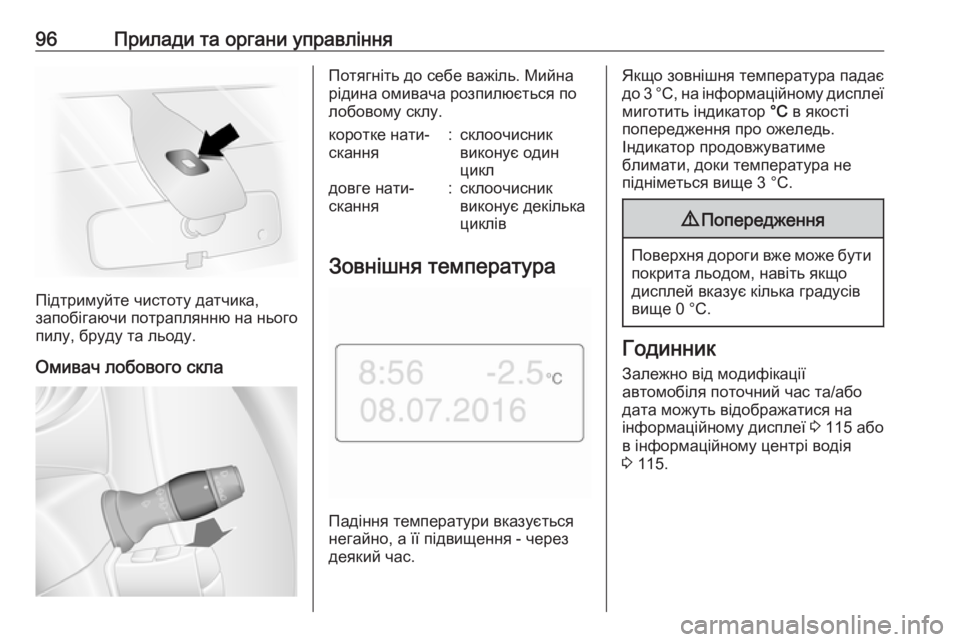

Підтримуйте чистоту датчика,
запобігаючи потраплянню на нього
пилу, бруду та льоду.
Омивач лобового скла
Потягніть до себе важіль. Мийна
рідина омивача розпилюється по
лобовому склу.коротке нати‐
скання:склоочисник
виконує один
циклдовге нати‐
скання:склоочисник
виконує декілька
циклів
Зовнішня температура
Падіння температури вказується
негайно, а її підвищення - через
деякий час.
Якщо зовнішня температура падає
до 3 °C, на інформаційному дисплеї
миготить індикатор °C в якості
попередження про ожеледь.
Індикатор продовжуватиме
блимати, доки температура не
підніметься вище 3 °C.9 Попередження
Поверхня дороги вже може бути
покрита льодом, навіть якщо
дисплей вказує кілька градусів
вище 0 °C.
Годинник
Залежно від модифікації
автомобіля поточний час та/або
дата можуть відображатися на
інформаційному дисплеї 3 115 або
в інформаційному центрі водія
3 115.

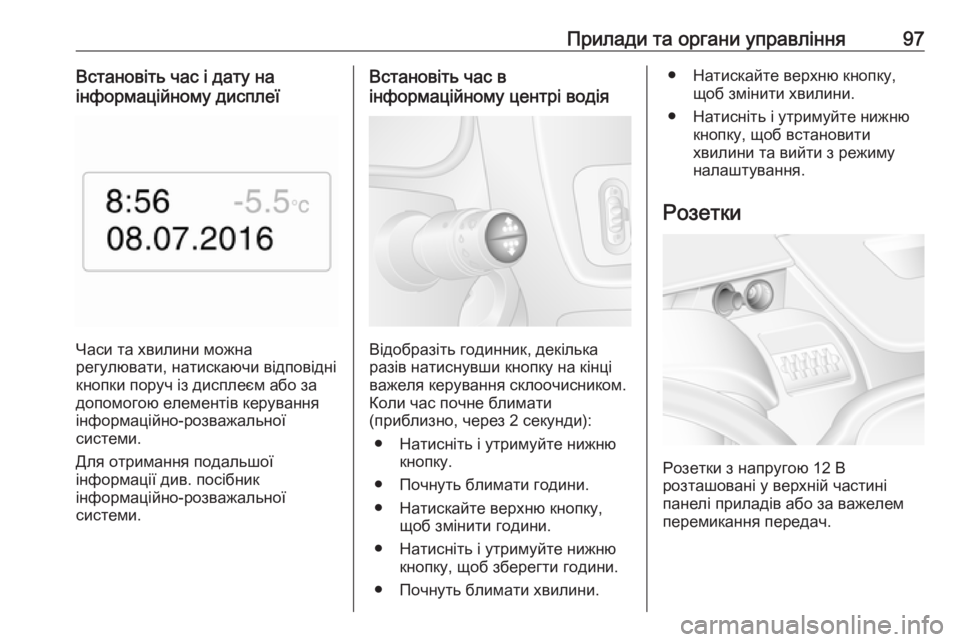

Прилади та органи управління97Встановіть час і дату на
інформаційному дисплеї
Часи та хвилини можна
регулювати, натискаючи відповідні
кнопки поруч із дисплеєм або за
допомогою елементів керування
інформаційно-розважальної
системи.
Для отримання подальшої
інформації див. посібник
інформаційно-розважальної
системи.
Встановіть час в
інформаційному центрі водія
Відобразіть годинник, декілька
разів натиснувши кнопку на кінці
важеля керування склоочисником.
Коли час почне блимати
(приблизно, через 2 секунди):
● Натисніть і утримуйте нижню кнопку.
● Почнуть блимати години.
● Натискайте верхню кнопку, щоб змінити години.
● Натисніть і утримуйте нижню кнопку, щоб зберегти години.
● Почнуть блимати хвилини.
● Натискайте верхню кнопку, щоб змінити хвилини.
● Натисніть і утримуйте нижню кнопку, щоб встановити
хвилини та вийти з режиму
налаштування.
Розетки
Розетки з напругою 12 В
розташовані у верхній частині
панелі приладів або за важелем
перемикання передач.

98Прилади та органи управління

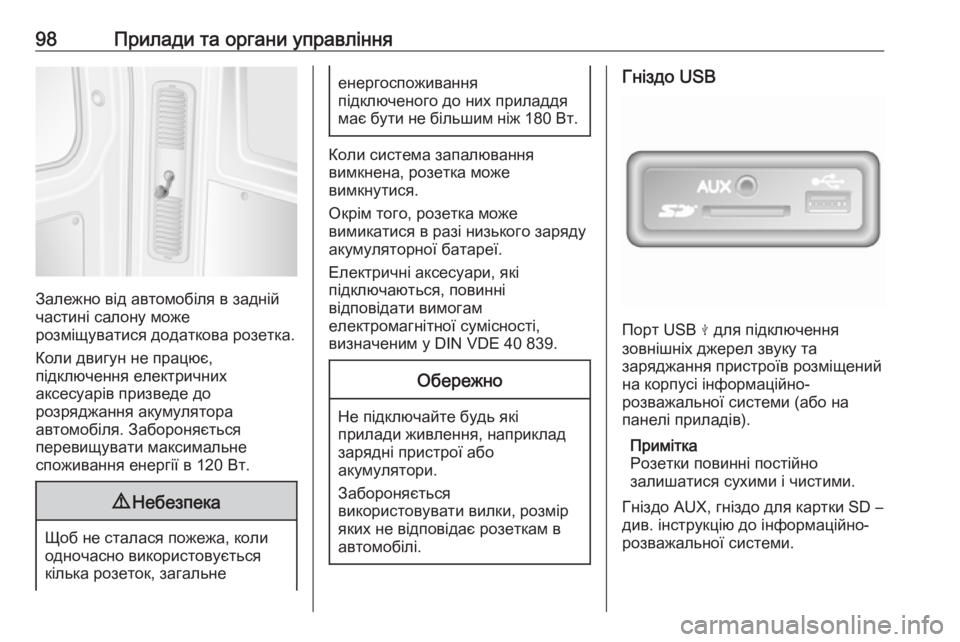

Залежно від автомобіля в задній
частині салону може
розміщуватися додаткова розетка.
Коли двигун не працює,
підключення електричних
аксесуарів призведе до
розряджання акумулятора
автомобіля. Забороняється
перевищувати максимальне
споживання енергії в 120 Вт.
9 Небезпека
Щоб не сталася пожежа, коли
одночасно використовується
кілька розеток, загальне
енергоспоживання
підключеного до них приладдя
має бути не більшим ніж 180 Вт.
Коли система запалювання
вимкнена, розетка може
вимкнутися.
Окрім того, розетка може
вимикатися в разі низького заряду
акумуляторної батареї.
Електричні аксесуари, які
підключаються, повинні
відповідати вимогам
електромагнітної сумісності,
визначеним у DIN VDE 40 839.
Обережно
Не підключайте будь які
прилади живлення, наприклад
зарядні пристрої або
акумулятори.
Забороняється
використовувати вилки, розмір
яких не відповідає розеткам в
автомобілі.
Гніздо USB
Порт USB M для підключення
зовнішніх джерел звуку та
заряджання пристроїв розміщений
на корпусі інформаційно-
розважальної системи (або на
панелі приладів).
Примітка
Розетки повинні постійно
залишатися сухими і чистими.
Гніздо AUX, гніздо для картки SD – див. інструкцію до інформаційно-
розважальної системи.

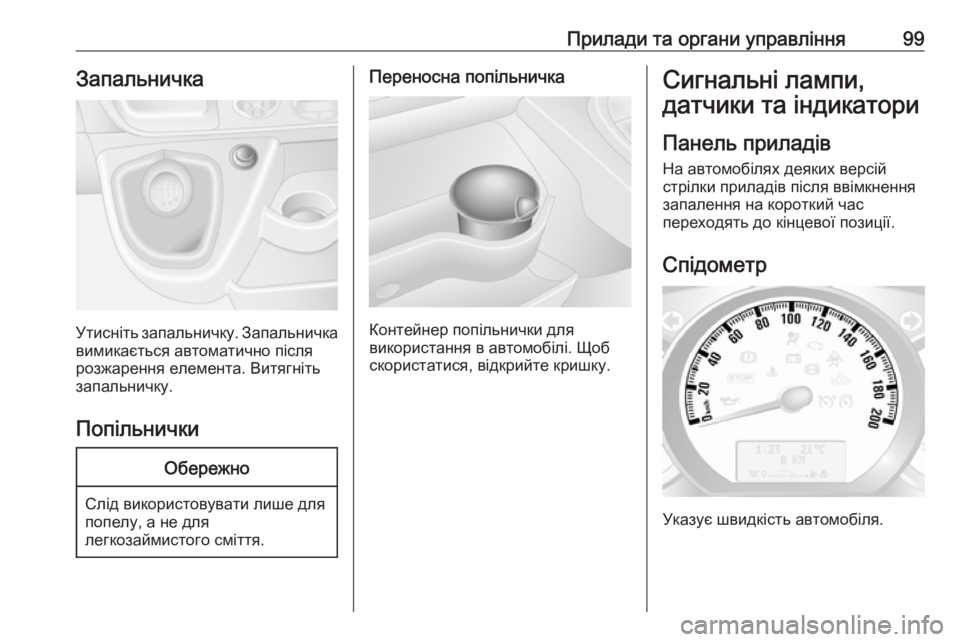

Прилади та органи управління99Запальничка
Утисніть запальничку. Запальничкавимикається автоматично після
розжарення елемента. Витягніть
запальничку.
Попільнички
Обережно
Слід використовувати лише для
попелу, а не для
легкозаймистого сміття.
Переносна попільничка
Контейнер попільнички для
використання в автомобілі. Щоб
скористатися, відкрийте кришку.
Сигнальні лампи,
датчики та індикатори
Панель приладів
На автомобілях деяких версій
стрілки приладів після ввімкнення
запалення на короткий час
переходять до кінцевої позиції.
Спідометр
Указує швидкість автомобіля.

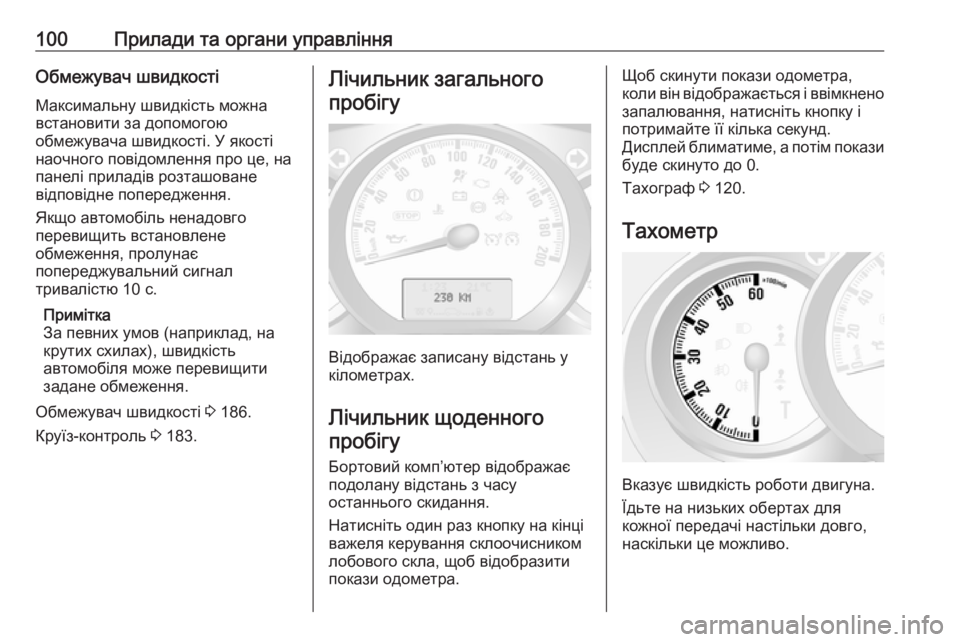

100Прилади та органи управлінняОбмежувач швидкості
Максимальну швидкість можна встановити за допомогою
обмежувача швидкості. У якості
наочного повідомлення про це, на
панелі приладів розташоване
відповідне попередження.
Якщо автомобіль ненадовго
перевищить встановлене
обмеження, пролунає
попереджувальний сигнал
тривалістю 10 с.
Примітка
За певних умов (наприклад, на
крутих схилах), швидкість
автомобіля може перевищити
задане обмеження.
Обмежувач швидкості 3 186.
Круїз-контроль 3 183.Лічильник загального
пробігу
Відображає записану відстань у
кілометрах.
Лічильник щоденного
пробігу
Бортовий комп’ютер відображає
подолану відстань з часу
останнього скидання.
Натисніть один раз кнопку на кінці
важеля керування склоочисником
лобового скла, щоб відобразити
покази одометра.
Щоб скинути покази одометра,
коли він відображається і ввімкнено
запалювання, натисніть кнопку і
потримайте її кілька секунд.
Дисплей блиматиме, а потім покази буде скинуто до 0.
Тахограф 3 120.
Тахометр
Вказує швидкість роботи двигуна.
Їдьте на низьких обертах для
кожної передачі настільки довго,
наскільки це можливо.

Прилади та органи управління101Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.

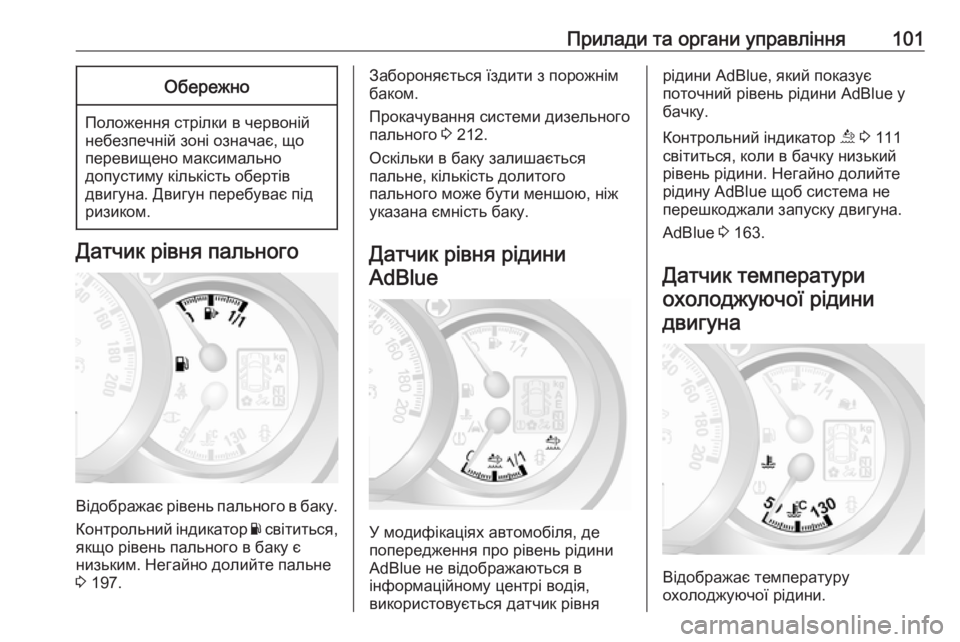

Датчик рівня пального
Відображає рівень пального в баку.
Контрольний індикатор Y світиться,
якщо рівень пального в баку є
низьким. Негайно долийте пальне
3 197.
Забороняється їздити з порожнім
баком.
Прокачування системи дизельного
пального 3 212.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність баку.
Датчик рівня рідини AdBlue
У модифікаціях автомобіля, де
попередження про рівень рідини
AdBlue не відображаються в
інформаційному центрі водія,
використовується датчик рівня
рідини AdBlue, який показує
поточний рівень рідини AdBlue у
бачку.
Контрольний індикатор ú 3 111
світиться, коли в бачку низький
рівень рідини. Негайно долийте
рідину AdBlue щоб система не
перешкоджали запуску двигуна.
AdBlue 3 163.
Датчик температури охолоджуючої рідини
двигуна
Відображає температуру
охолоджуючої рідини.

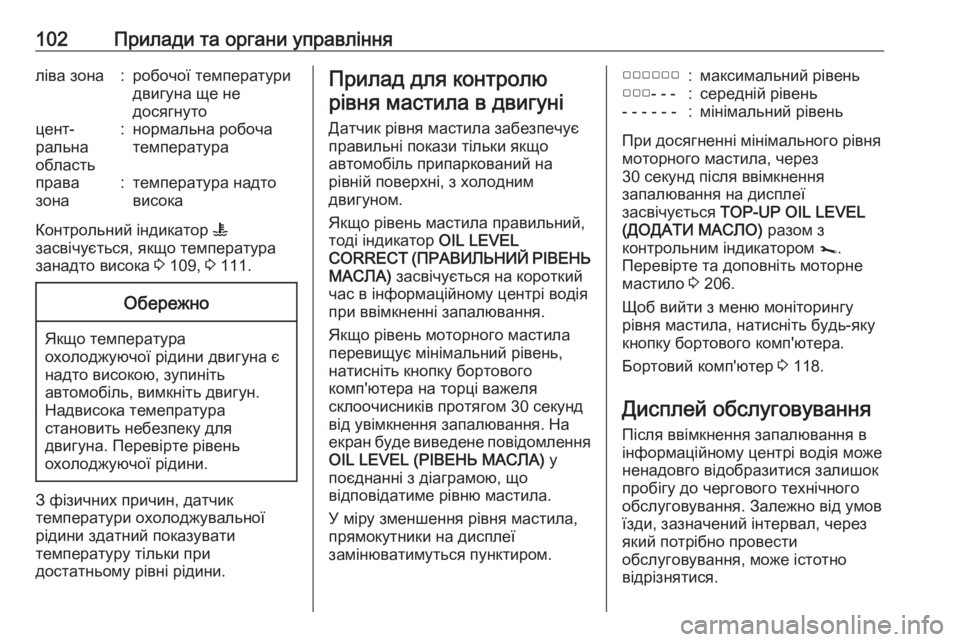

102Прилади та органи управлінняліва зона:робочої температури
двигуна ще не
досягнутоцент‐
ральна
область:нормальна робоча
температураправа
зона:температура надто
висока
Контрольний індикатор W
засвічується, якщо температура занадто висока 3 109, 3 111.
Обережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
З фізичних причин, датчик
температури охолоджувальної
рідини здатний показувати
температуру тільки при
достатньому рівні рідини.
Прилад для контролю
рівня мастила в двигуні
Датчик рівня мастила забезпечує
правильні покази тільки якщо
автомобіль припаркований на
рівній поверхні, з холодним
двигуном.
Якщо рівень мастила правильний,
тоді індикатор OIL LEVEL
CORRECT (ПРАВИЛЬНИЙ РІВЕНЬ МАСЛА) засвічується на короткий
час в інформаційному центрі водія
при ввімкненні запалювання.
Якщо рівень моторного мастила
перевищує мінімальний рівень,
натисніть кнопку бортового
комп'ютера на торці важеля
склоочисників протягом 30 секунд
від увімкнення запалювання. На
екран буде виведене повідомлення OIL LEVEL (РІВЕНЬ МАСЛА) у
поєднанні з діаграмою, що
відповідатиме рівню мастила.
У міру зменшення рівня мастила, прямокутники на дисплеї
замінюватимуться пунктиром.▢▢▢▢▢▢:максимальний рівень▢▢▢- - -:середній рівень- - - - - -:мінімальний рівень
При досягненні мінімального рівня
моторного мастила, через
30 секунд після ввімкнення
запалювання на дисплеї
засвічується TOP-UP OIL LEVEL
(ДОДАТИ МАСЛО) разом з
контрольним індикатором j.
Перевірте та доповніть моторне
мастило 3 206.
Щоб вийти з меню моніторингу
рівня мастила, натисніть будь-яку
кнопку бортового комп'ютера.
Бортовий комп'ютер 3 118.
Дисплей обслуговування
Після ввімкнення запалювання в
інформаційному центрі водія може
ненадовго відобразитися залишок
пробігу до чергового технічного
обслуговування. Залежно від умов
їзди, зазначений інтервал, через
який потрібно провести
обслуговування, може істотно
відрізнятися.
