Rijden en bediening215ParkeerhulpAlgemene informatie
Wijzig bij het gebruik van de trekhaak
de configuratie-instellingen in het
menu Persoonlijke instellingen op het
Info-Display. Persoonlijke instellin‐ gen 3 129.
Bij een aanhangwagen of fietsendra‐
ger op de trekhaak is de parkeerhulp gedeactiveerd.
Parkeerhulp voor-achter9 Waarschuwing
De bestuurder is zelf geheel
verantwoordelijk voor het inparke‐ ren.
Controleer bij het achteruit- en
vooruitrijden en het gebruik van de
parkeerhulp de zone rondom de
auto.
De parkeerhulp voor-achter meet de
afstand tussen de auto en voorgele‐
gen obstakels en achter de auto.
Deze informeert en waarschuwt de
bestuurder met geluidssignalen en een aanduiding op het display.
Het gebruikt twee verschillende
akoestische waarschuwingssignalen
voor de controlezones voor en achter,
elk met een andere geluidsfrequentie.
Het systeem heeft vier ultrasone
parkeersensoren elk in de achter- en
voorbumper.
Inschakelen
Het systeem wordt automatisch inge‐
schakeld bij een snelheid tot 11 km/u.
Een brandend ledje in de parkeer‐
hulptoets r geeft aan dat het
systeem klaar voor gebruik is.
Als r binnen een contactcyclus
wordt uitgeschakeld, wordt de voor‐
ste parkeerhulp gedeactiveerd. Als
de snelheid eerder meer dan
25 km/u was, wordt de parkeerhulp
opnieuw geactiveerd wanneer de
snelheid tot onder 11 km/u daalt.
Wanneer het systeem wordt gedeac‐
tiveerd, dooft het ledje in de toets en
verschijnt Parkeerhulp uit op het
Driver Information Center.

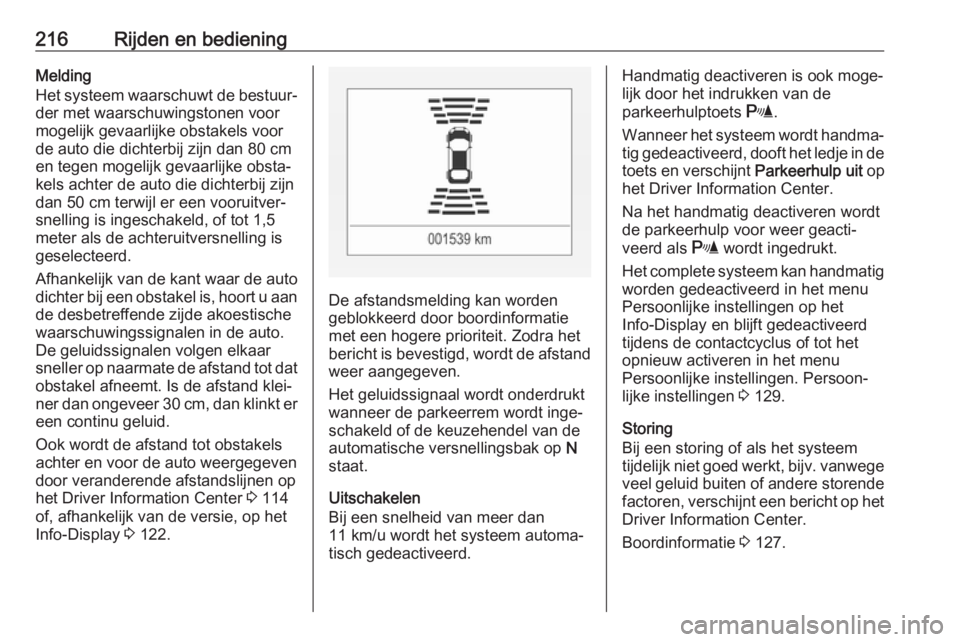

216Rijden en bedieningMelding
Het systeem waarschuwt de bestuur‐
der met waarschuwingstonen voor
mogelijk gevaarlijke obstakels voor
de auto die dichterbij zijn dan 80 cm
en tegen mogelijk gevaarlijke obsta‐
kels achter de auto die dichterbij zijn
dan 50 cm terwijl er een vooruitver‐ snelling is ingeschakeld, of tot 1,5
meter als de achteruitversnelling is
geselecteerd.
Afhankelijk van de kant waar de auto dichter bij een obstakel is, hoort u aan
de desbetreffende zijde akoestische
waarschuwingssignalen in de auto.
De geluidssignalen volgen elkaar
sneller op naarmate de afstand tot dat
obstakel afneemt. Is de afstand klei‐
ner dan ongeveer 30 cm, dan klinkt er een continu geluid.
Ook wordt de afstand tot obstakels
achter en voor de auto weergegeven
door veranderende afstandslijnen op
het Driver Information Center 3 114
of, afhankelijk van de versie, op het
Info-Display 3 122.
De afstandsmelding kan worden
geblokkeerd door boordinformatie
met een hogere prioriteit. Zodra het
bericht is bevestigd, wordt de afstand
weer aangegeven.
Het geluidssignaal wordt onderdrukt
wanneer de parkeerrem wordt inge‐
schakeld of de keuzehendel van de
automatische versnellingsbak op N
staat.
Uitschakelen
Bij een snelheid van meer dan
11 km/u wordt het systeem automa‐
tisch gedeactiveerd.
Handmatig deactiveren is ook moge‐
lijk door het indrukken van de
parkeerhulptoets r.
Wanneer het systeem wordt handma‐ tig gedeactiveerd, dooft het ledje in detoets en verschijnt Parkeerhulp uit op
het Driver Information Center.
Na het handmatig deactiveren wordt
de parkeerhulp voor weer geacti‐
veerd als r wordt ingedrukt.
Het complete systeem kan handmatig worden gedeactiveerd in het menu
Persoonlijke instellingen op het
Info-Display en blijft gedeactiveerd
tijdens de contactcyclus of tot het
opnieuw activeren in het menu
Persoonlijke instellingen. Persoon‐
lijke instellingen 3 129.
Storing
Bij een storing of als het systeem tijdelijk niet goed werkt, bijv. vanwege
veel geluid buiten of andere storende factoren, verschijnt een bericht op het
Driver Information Center.
Boordinformatie 3 127.

Rijden en bediening217Geavanceerde parkeerhulp9Waarschuwing
De bestuurder is geheel verant‐
woordelijk voor het accepteren
van de door het systeem voorge‐
stelde parkeerplek en het inparke‐
ren.
Controleer bij het gebruik van de geavanceerde parkeerhulp de
zone rondom de auto in alle rich‐
tingen.
De geavanceerde parkeerhulp meet
bij het passeren of de parkeerplek
groot genoeg is, berekent het traject
en stuurt de auto automatisch in een
parallel of haaks gelegen parkeer‐
plek.
Instructies verschijnen op het Driver
Information Center 3 114 of, afhan‐
kelijk van de versie, op het Info-
Display 3 122, ondersteund door
geluidssignalen.
Bij auto's met handgeschakelde
versnellingsbak moet de bestuurder
zelf optrekken, remmen en schakelen maar stuurt de auto automatisch.
Bij auto's met een automatische
versnellingsbak moet de bestuurder
zelf optrekken en schakelen maar
remt en stuurt de auto automatisch.
De geavanceerde parkeerhulp werkt
altijd samen met de parkeerhulp voor/
achter. Beide systemen gebruiken
dezelfde sensoren in de voor- en
achterbumper.
Het systeem heeft zes ultrasoon
parkeersensoren elk in de achter- en
voorbumper.
Geavanceerde parkeerhulp activeren De geavanceerde parkeerhulp kan
alleen bij vooruit rijden worden geac‐
tiveerd.
Bij het zoeken naar een parkeerplek
is het systeem door kort indrukken
van ( klaar voor gebruik.
Het systeem herkent en herinnert tien
meter voor parallelle parkeerplekken
of zes meter voor haaks gelegen
parkeerplekken in de parkeerhulpmo‐
dus.
Het systeem kan alleen worden geac‐
tiveerd en een parkeerplek zoeken bij snelheden tot 30 km/u.
De geavanceerde parkeerhulp wordt
op zeer steile hellingen mogelijk niet
geactiveerd.

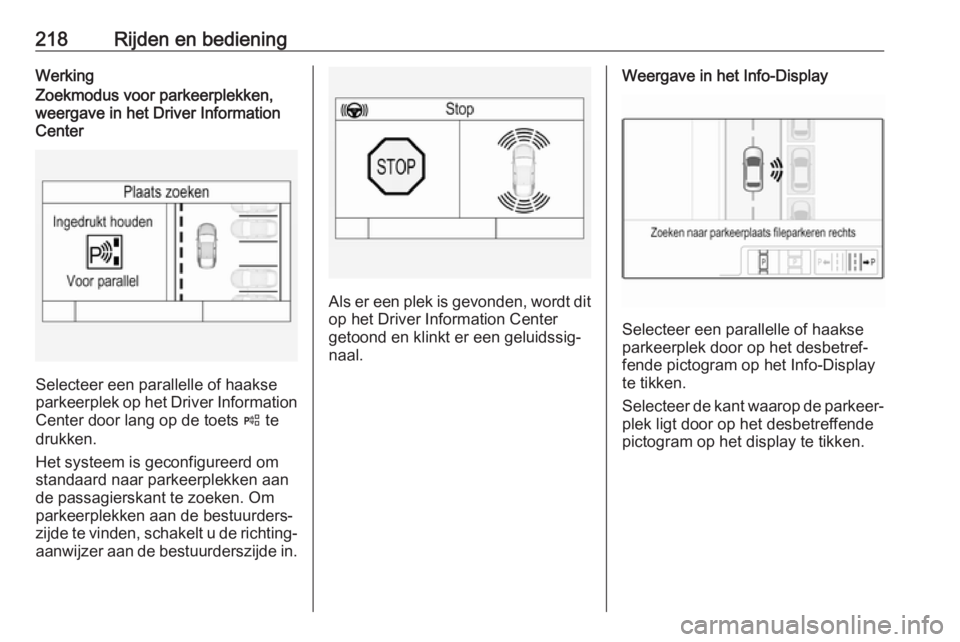

218Rijden en bedieningWerkingZoekmodus voor parkeerplekken,
weergave in het Driver Information
Center
Selecteer een parallelle of haakse
parkeerplek op het Driver Information Center door lang op de toets ( te
drukken.
Het systeem is geconfigureerd om
standaard naar parkeerplekken aan
de passagierskant te zoeken. Om
parkeerplekken aan de bestuurders‐
zijde te vinden, schakelt u de richting‐ aanwijzer aan de bestuurderszijde in.
Als er een plek is gevonden, wordt dit op het Driver Information Center
getoond en klinkt er een geluidssig‐
naal.
Weergave in het Info-Display
Selecteer een parallelle of haakse
parkeerplek door op het desbetref‐
fende pictogram op het Info-Display
te tikken.
Selecteer de kant waarop de parkeer‐
plek ligt door op het desbetreffende
pictogram op het display te tikken.

Rijden en bediening219

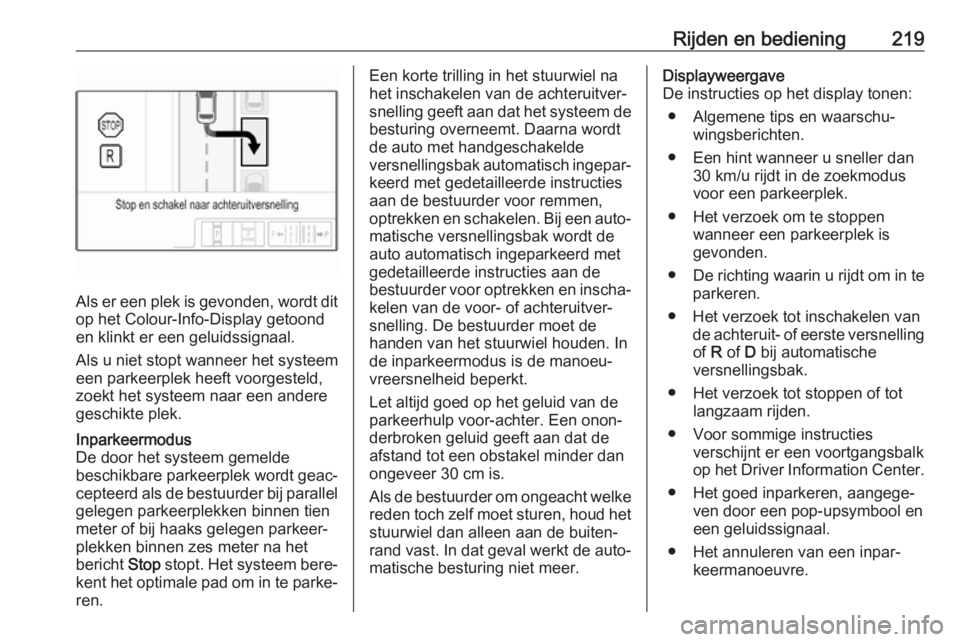

Als er een plek is gevonden, wordt ditop het Colour-Info-Display getoond
en klinkt er een geluidssignaal.
Als u niet stopt wanneer het systeem
een parkeerplek heeft voorgesteld,
zoekt het systeem naar een andere
geschikte plek.
Inparkeermodus
De door het systeem gemelde
beschikbare parkeerplek wordt geac‐
cepteerd als de bestuurder bij parallel gelegen parkeerplekken binnen tien
meter of bij haaks gelegen parkeer‐ plekken binnen zes meter na het
bericht Stop stopt. Het systeem bere‐
kent het optimale pad om in te parke‐ ren.Een korte trilling in het stuurwiel na
het inschakelen van de achteruitver‐
snelling geeft aan dat het systeem de
besturing overneemt. Daarna wordt
de auto met handgeschakelde
versnellingsbak automatisch ingepar‐ keerd met gedetailleerde instructies
aan de bestuurder voor remmen,
optrekken en schakelen. Bij een auto‐ matische versnellingsbak wordt de
auto automatisch ingeparkeerd met
gedetailleerde instructies aan de
bestuurder voor optrekken en inscha‐
kelen van de voor- of achteruitver‐
snelling. De bestuurder moet de
handen van het stuurwiel houden. In de inparkeermodus is de manoeu‐vreersnelheid beperkt.
Let altijd goed op het geluid van de
parkeerhulp voor-achter. Een onon‐
derbroken geluid geeft aan dat de
afstand tot een obstakel minder dan
ongeveer 30 cm is.
Als de bestuurder om ongeacht welke
reden toch zelf moet sturen, houd het
stuurwiel dan alleen aan de buiten‐
rand vast. In dat geval werkt de auto‐ matische besturing niet meer.Displayweergave
De instructies op het display tonen:
● Algemene tips en waarschu‐ wingsberichten.
● Een hint wanneer u sneller dan 30 km/u rijdt in de zoekmodus
voor een parkeerplek.
● Het verzoek om te stoppen wanneer een parkeerplek is
gevonden.
● De richting waarin u rijdt om in te
parkeren.
● Het verzoek tot inschakelen van de achteruit- of eerste versnellingof R of D bij automatische
versnellingsbak.
● Het verzoek tot stoppen of tot langzaam rijden.
● Voor sommige instructies verschijnt er een voortgangsbalk
op het Driver Information Center.
● Het goed inparkeren, aangege‐ ven door een pop-upsymbool en
een geluidssignaal.
● Het annuleren van een inpar‐ keermanoeuvre.

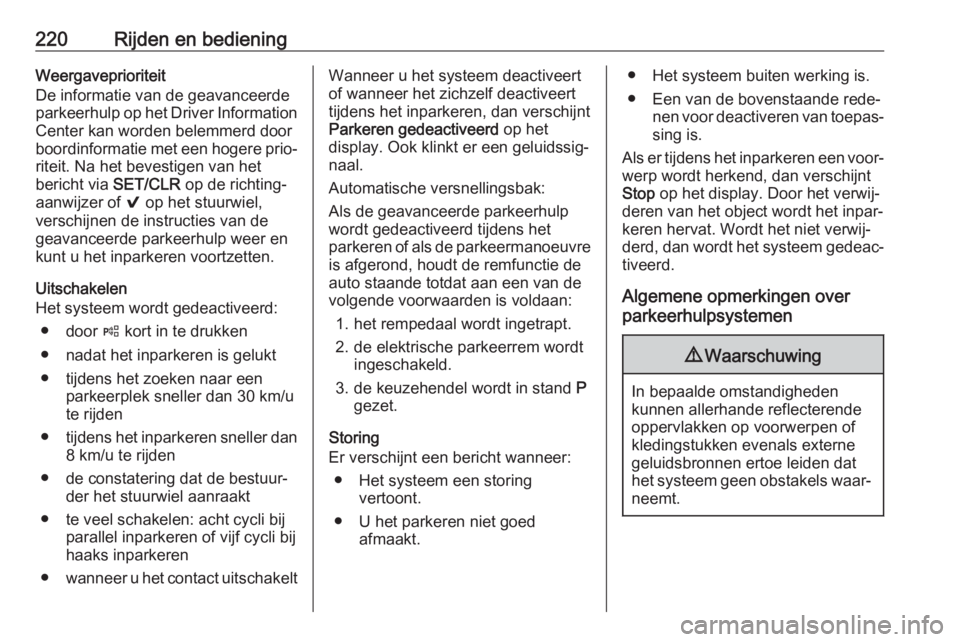

220Rijden en bedieningWeergaveprioriteit
De informatie van de geavanceerde
parkeerhulp op het Driver Information
Center kan worden belemmerd door
boordinformatie met een hogere prio‐
riteit. Na het bevestigen van het
bericht via SET/CLR op de richting‐
aanwijzer of 9 op het stuurwiel,
verschijnen de instructies van de
geavanceerde parkeerhulp weer en
kunt u het inparkeren voortzetten.
Uitschakelen
Het systeem wordt gedeactiveerd:
● door ( kort in te drukken
● nadat het inparkeren is gelukt
● tijdens het zoeken naar een parkeerplek sneller dan 30 km/u
te rijden
● tijdens het inparkeren sneller dan
8 km/u te rijden
● de constatering dat de bestuur‐ der het stuurwiel aanraakt
● te veel schakelen: acht cycli bij parallel inparkeren of vijf cycli bijhaaks inparkeren
● wanneer u het contact uitschakeltWanneer u het systeem deactiveert
of wanneer het zichzelf deactiveert
tijdens het inparkeren, dan verschijnt
Parkeren gedeactiveerd op het
display. Ook klinkt er een geluidssig‐
naal.
Automatische versnellingsbak:
Als de geavanceerde parkeerhulp
wordt gedeactiveerd tijdens het
parkeren of als de parkeermanoeuvre
is afgerond, houdt de remfunctie de
auto staande totdat aan een van de
volgende voorwaarden is voldaan:
1. het rempedaal wordt ingetrapt.
2. de elektrische parkeerrem wordt ingeschakeld.
3. de keuzehendel wordt in stand P
gezet.
Storing
Er verschijnt een bericht wanneer:
● Het systeem een storing vertoont.
● U het parkeren niet goed afmaakt.● Het systeem buiten werking is.
● Een van de bovenstaande rede‐ nen voor deactiveren van toepas‐sing is.
Als er tijdens het inparkeren een voor‐
werp wordt herkend, dan verschijnt
Stop op het display. Door het verwij‐
deren van het object wordt het inpar‐
keren hervat. Wordt het niet verwij‐
derd, dan wordt het systeem gedeac‐
tiveerd.
Algemene opmerkingen over
parkeerhulpsystemen9 Waarschuwing
In bepaalde omstandigheden
kunnen allerhande reflecterende
oppervlakken op voorwerpen of
kledingstukken evenals externe
geluidsbronnen ertoe leiden dat
het systeem geen obstakels waar‐ neemt.

Rijden en bediening221Voorzichtig
Het systeem werkt eventueel
minder goed wanneer de senso‐
ren zijn bedekt, bijv. met ijs of
sneeuw.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Voor grotere auto's in de buurt
(bijv. off-roads, minivans, vans)
gelden speciale voorwaarden. De
objectherkenning en de juiste
afstandsindicatie in het bovenste
deel van deze voertuigen kan niet
worden gegarandeerd.
Objecten met een erg klein reflec‐ tievlak, bijv. smalle voorwerpen of
zachte materialen, herkent het
systeem mogelijkerwijs niet.
Parkeerhulpsystemen detecteren
geen voorwerpen buiten het
detectiebereik.
Let op
Mogelijk detecteert de sensor een
niet-bestaand object als gevolg van
echostoring van buitengeluiden of
mechanische verstoringen (sporadi‐ sche valse waarschuwingen kunnenvoorkomen).
Zorg ervoor dat de kentekenplaat voor goed gemonteerd is (niet
verbogen en geen speling ten
opzichte van de bumper links of
rechts) en dat de sensoren goed op
hun plek zitten.
De geavanceerde parkeerhulp
reageert eventueel niet op verande‐
ringen in de beschikbare parkeer‐
plek nadat u met het inparkeren bent
begonnen. Het systeem kan een
ingang, een oprit, een binnenplaats
of zelfs een kruising als een parkeer‐ plek herkennen. Na het inschakelen van de achteruitversnelling begint
het systeem met inparkeren. Kijk
goed of de voorgestelde parkeerplek
inderdaad beschikbaar is.
Het systeem detecteert geen lage
stoepranden en onregelmatigheden
in het wegdek, bijv. op bouwterrei‐
nen. De bestuurder neemt de
verantwoordelijkheid op zich.Let op
Bij nieuwe auto's is er bij het eerste
gebruik een kalibratie nodig. Voor
optimale begeleiding tijdens het
parkeren is een rijafstand van ten
minste 10 km, inclusief een aantal bochten, nodig.
Systeem is gekalibreerd op af
fabriek aangebrachte wielen. Bij andere banden- of wielmaten veran‐ deren de parkeerprestaties.
Dodehoeksysteem
Het dodehoeksysteem detecteert en
meldt objecten die zich, binnen een
specifieke dodehoekzone, aan
weerszijden van de auto bevinden.
Het systeem geeft een visueel alarm
visueel in elke buitenspiegel bij het
detecteren die in de binnen- en
buitenspiegels wellicht niet zichtbaar
zijn.
Het dodehoeksysteem maakt gebruik van sommige sensoren van de
geavanceerde parkeerhulp in de
voor- en achterbumper aan beide
zijden van de auto.

222Rijden en bediening9Waarschuwing
Het blinde-hoeksysteem vervangt
het zicht van de bestuurder niet.
Het systeem detecteert geen:
● auto's die zich buiten de blinde hoeken bevinden, en die moge‐
lijk snel naderen
● voetgangers, fietsers of dieren Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de
richtingaanwijzer.
Als de auto wordt gestart, lichten
beide displays in de buitenspiegels
kort op om aan te geven dat het
systeem operationeel is.
Wanneer het systeem tijdens het
vooruitrijden in de dode hoek een
voertuig detecteert, licht er zowel bij
auto's die worden ingehaald of die u
inhalen, een geel waarschuwings‐
symbool F in de desbetreffende
buitenspiegel op. Als de bestuurder
vervolgens de richtingaanwijzer
gebruikt, gaat het waarschuwings‐
symbool F geel knipperen als
waarschuwing om niet van rijstrook te wisselen.
Let op
Als de inhalende auto minstens
10 km/u sneller rijdt dan de inge‐
haalde auto, licht het waarschu‐
wingssymbool F in de desbetref‐
fende buitenspiegel wellicht niet op.
Het dodehoeksysteem werkt bij snel‐
heden van 10 km/u tot 140 km/u. Bij snelheden hoger dan 140 km/u wordt
het systeem inactief, aangegeven
door de verlichte waarschuwings‐
symbolen F in beide buitenspie‐
gels. Als de snelheid weer wordtverlaagd, verdwijnen de waarschu‐
wingssymbolen. Als een auto dan in
de dode hoek wordt waargenomen,
gaan de waarschuwingssymbolen
F op de normale manier branden
aan de desbetreffende zijde.
Uitschakelen
U kunt de dodehoekwaarschuwing in
het menu Persoonlijke instellingen op
het Info-Display in- of uitschakelen.
Persoonlijke instellingen 3 129.
Info-Display 3 122.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre.
Detectiezones
De detectiezones beginnen bij de
achterbumper en strekken zich ong.
drie meter naar achteren en naar de
zijkanten uit. De zone ligt tussen
ongeveer een halve meter en
twee meter hoog, vanaf de grond.
Het systeem is gedeactiveerd als de
auto een aanhangwagen trekt of als
er een fietsendrager is geplaatst.
