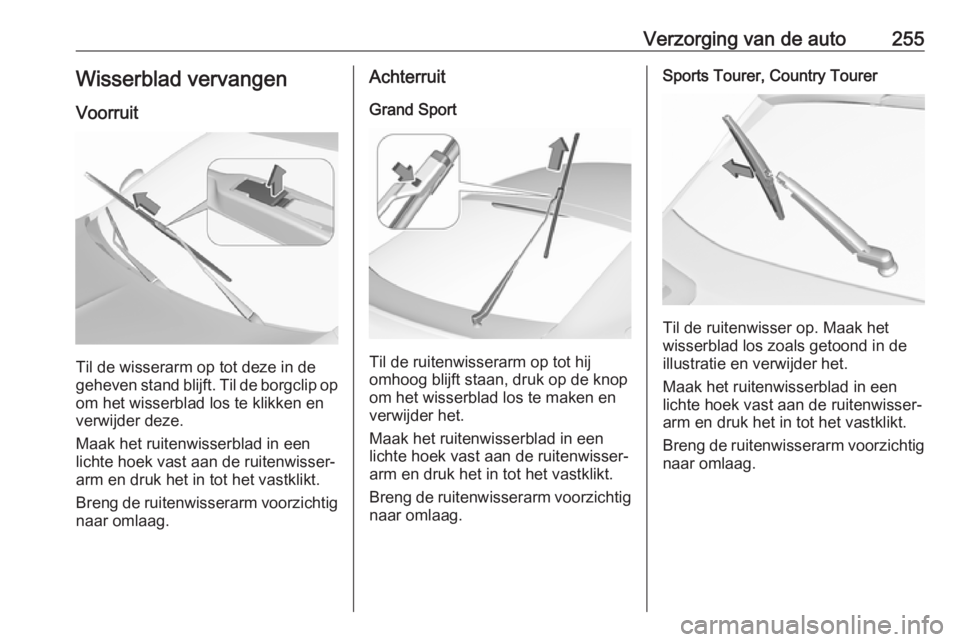

Verzorging van de auto255Wisserblad vervangen
Voorruit
Til de wisserarm op tot deze in de
geheven stand blijft. Til de borgclip op
om het wisserblad los te klikken en
verwijder deze.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐ arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.
Achterruit
Grand Sport
Til de ruitenwisserarm op tot hij
omhoog blijft staan, druk op de knop
om het wisserblad los te maken en
verwijder het.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐ arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.
Sports Tourer, Country Tourer
Til de ruitenwisser op. Maak het
wisserblad los zoals getoond in de
illustratie en verwijder het.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐ arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.

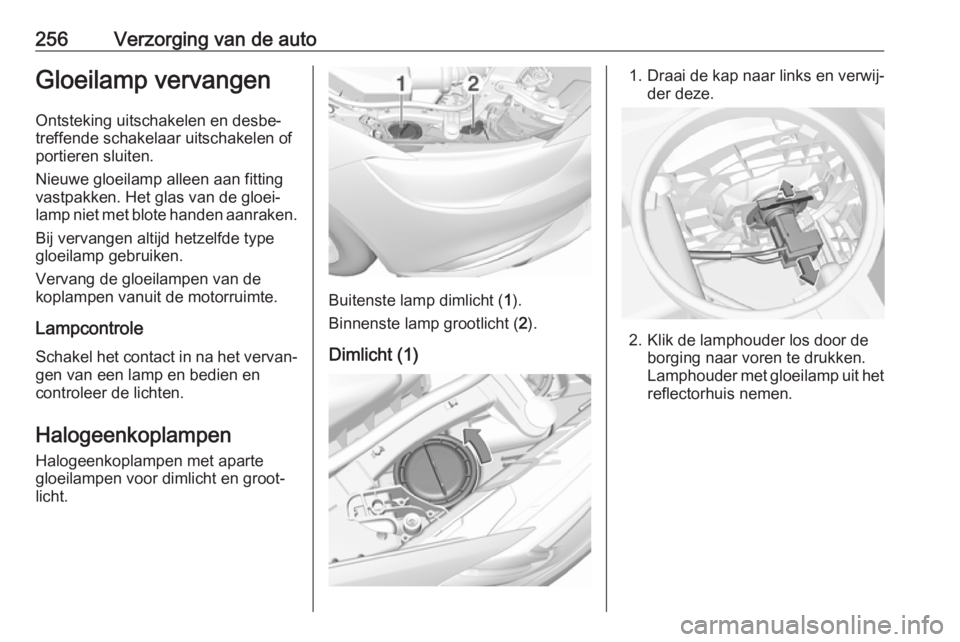

256Verzorging van de autoGloeilamp vervangenOntsteking uitschakelen en desbe‐
treffende schakelaar uitschakelen of
portieren sluiten.
Nieuwe gloeilamp alleen aan fitting
vastpakken. Het glas van de gloei‐
lamp niet met blote handen aanraken.
Bij vervangen altijd hetzelfde type
gloeilamp gebruiken.
Vervang de gloeilampen van de
koplampen vanuit de motorruimte.
LampcontroleSchakel het contact in na het vervan‐
gen van een lamp en bedien en
controleer de lichten.
Halogeenkoplampen
Halogeenkoplampen met aparte gloeilampen voor dimlicht en groot‐
licht.
Buitenste lamp dimlicht ( 1).
Binnenste lamp grootlicht ( 2).
Dimlicht (1)
1. Draai de kap naar links en verwij‐ der deze.
2. Klik de lamphouder los door de borging naar voren te drukken.
Lamphouder met gloeilamp uit het
reflectorhuis nemen.

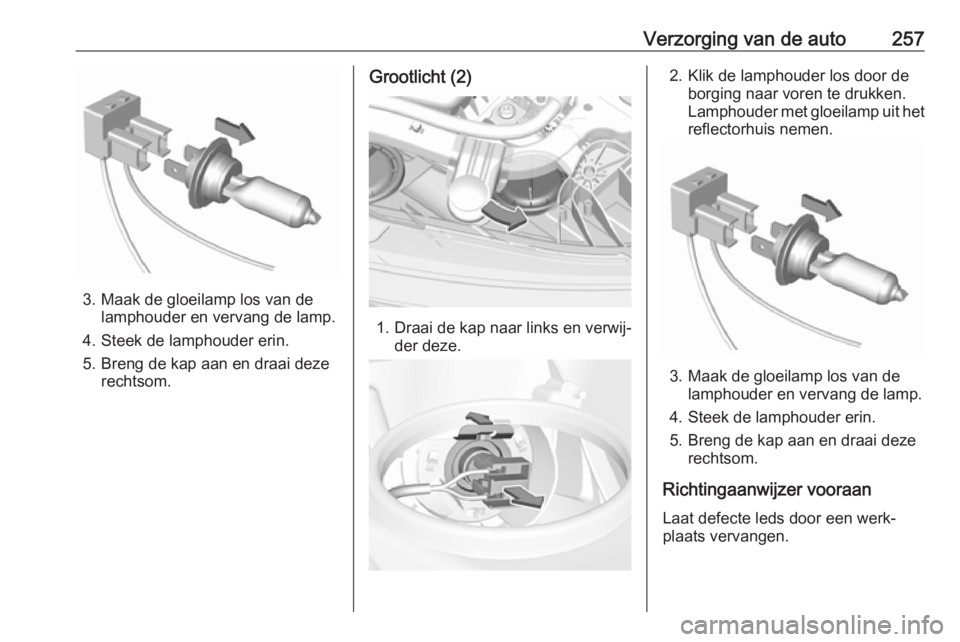

Verzorging van de auto257
3. Maak de gloeilamp los van delamphouder en vervang de lamp.
4. Steek de lamphouder erin.
5. Breng de kap aan en draai deze rechtsom.
Grootlicht (2)
1. Draai de kap naar links en verwij‐der deze.
2. Klik de lamphouder los door de borging naar voren te drukken.
Lamphouder met gloeilamp uit het
reflectorhuis nemen.
3. Maak de gloeilamp los van de lamphouder en vervang de lamp.
4. Steek de lamphouder erin.
5. Breng de kap aan en draai deze rechtsom.
Richtingaanwijzer vooraan Laat defecte leds door een werk‐
plaats vervangen.

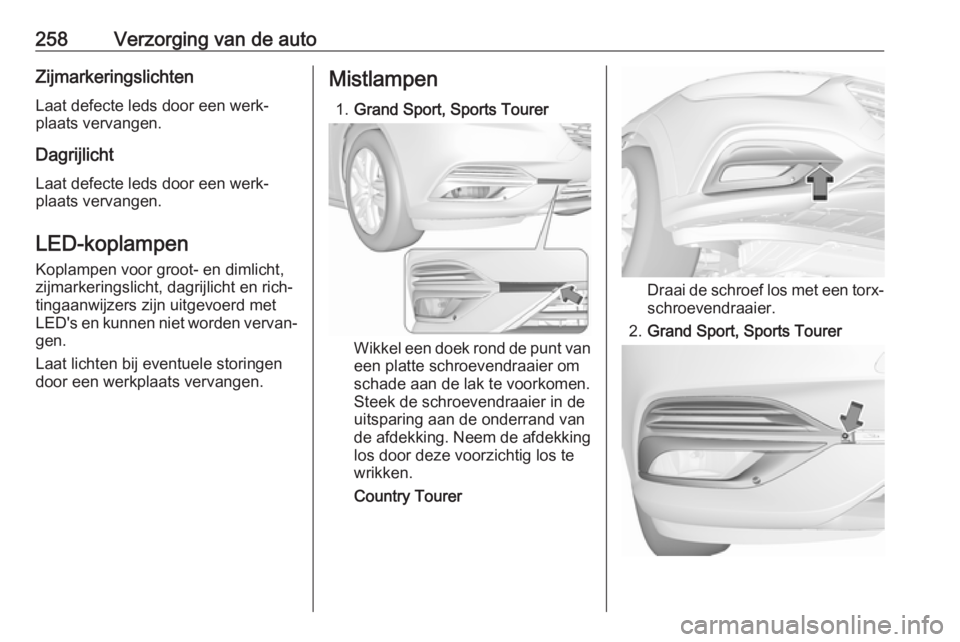

258Verzorging van de autoZijmarkeringslichten
Laat defecte leds door een werk‐
plaats vervangen.
Dagrijlicht
Laat defecte leds door een werk‐
plaats vervangen.
LED-koplampen Koplampen voor groot- en dimlicht,
zijmarkeringslicht, dagrijlicht en rich‐
tingaanwijzers zijn uitgevoerd met
LED's en kunnen niet worden vervan‐
gen.
Laat lichten bij eventuele storingen
door een werkplaats vervangen.Mistlampen
1. Grand Sport, Sports Tourer
Wikkel een doek rond de punt van
een platte schroevendraaier om
schade aan de lak te voorkomen.
Steek de schroevendraaier in de
uitsparing aan de onderrand van
de afdekking. Neem de afdekking los door deze voorzichtig los te
wrikken.
Country Tourer
Draai de schroef los met een torx- schroevendraaier.
2. Grand Sport, Sports Tourer

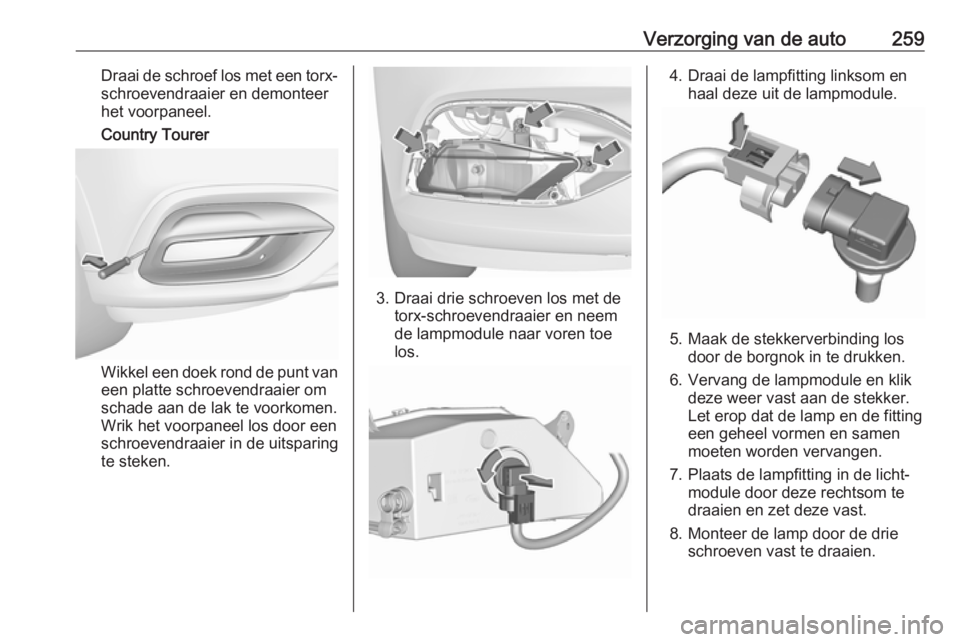

Verzorging van de auto259Draai de schroef los met een torx-schroevendraaier en demonteer
het voorpaneel.
Country Tourer
Wikkel een doek rond de punt van
een platte schroevendraaier om
schade aan de lak te voorkomen.
Wrik het voorpaneel los door een schroevendraaier in de uitsparing
te steken.
3. Draai drie schroeven los met de torx-schroevendraaier en neem
de lampmodule naar voren toe
los.
4. Draai de lampfitting linksom en haal deze uit de lampmodule.
5. Maak de stekkerverbinding losdoor de borgnok in te drukken.
6. Vervang de lampmodule en klik deze weer vast aan de stekker.
Let erop dat de lamp en de fitting
een geheel vormen en samen
moeten worden vervangen.
7. Plaats de lampfitting in de licht‐ module door deze rechtsom te
draaien en zet deze vast.
8. Monteer de lamp door de drie schroeven vast te draaien.

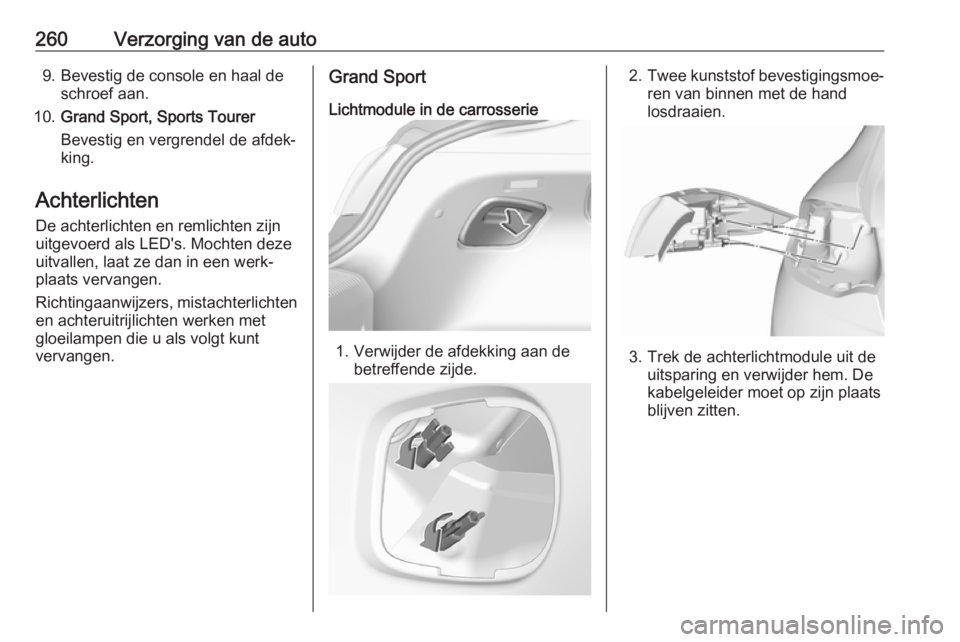

260Verzorging van de auto9. Bevestig de console en haal deschroef aan.
10. Grand Sport, Sports Tourer
Bevestig en vergrendel de afdek‐
king.
Achterlichten
De achterlichten en remlichten zijn
uitgevoerd als LED's. Mochten deze
uitvallen, laat ze dan in een werk‐
plaats vervangen.
Richtingaanwijzers, mistachterlichten en achteruitrijlichten werken met
gloeilampen die u als volgt kunt
vervangen.Grand Sport
Lichtmodule in de carrosserie
1. Verwijder de afdekking aan de betreffende zijde.
2.Twee kunststof bevestigingsmoe‐
ren van binnen met de hand
losdraaien.
3. Trek de achterlichtmodule uit de uitsparing en verwijder hem. De
kabelgeleider moet op zijn plaats
blijven zitten.

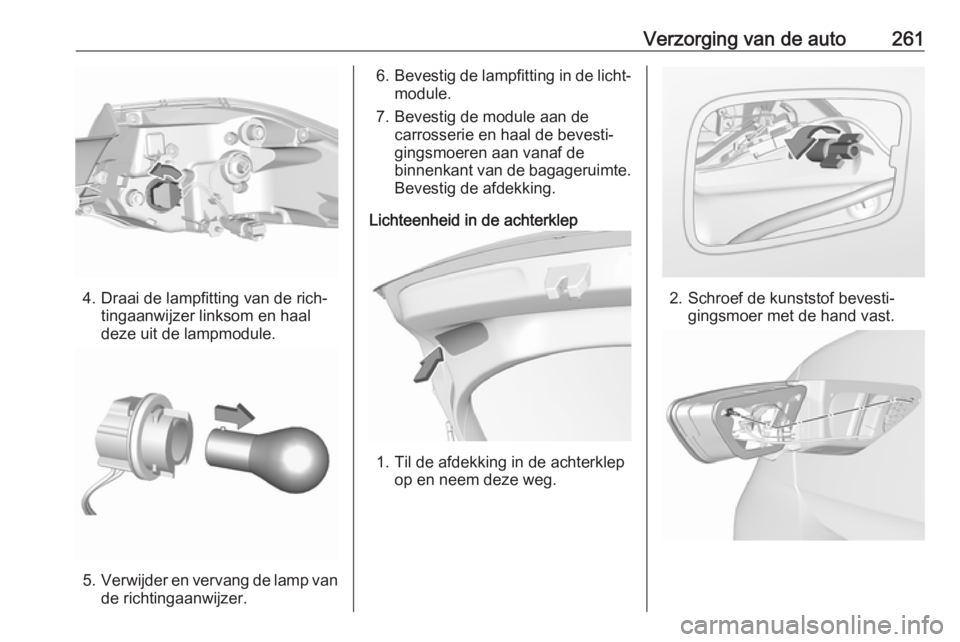

Verzorging van de auto261
4. Draai de lampfitting van de rich‐tingaanwijzer linksom en haal
deze uit de lampmodule.
5. Verwijder en vervang de lamp van
de richtingaanwijzer.
6. Bevestig de lampfitting in de licht‐
module.
7. Bevestig de module aan de carrosserie en haal de bevesti‐
gingsmoeren aan vanaf de
binnenkant van de bagageruimte.
Bevestig de afdekking.
Lichteenheid in de achterklep
1. Til de afdekking in de achterklep op en neem deze weg.
2. Schroef de kunststof bevesti‐gingsmoer met de hand vast.

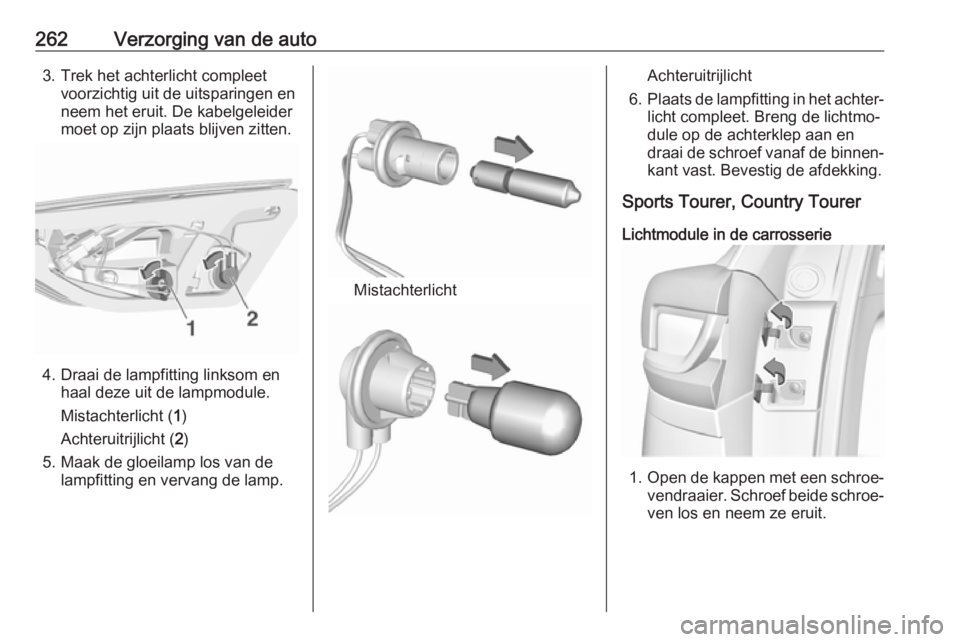

262Verzorging van de auto3. Trek het achterlicht compleetvoorzichtig uit de uitsparingen en
neem het eruit. De kabelgeleider
moet op zijn plaats blijven zitten.
4. Draai de lampfitting linksom en haal deze uit de lampmodule.
Mistachterlicht ( 1)
Achteruitrijlicht ( 2)
5. Maak de gloeilamp los van de lampfitting en vervang de lamp.
Mistachterlicht
Achteruitrijlicht
6. Plaats de lampfitting in het achter‐
licht compleet. Breng de lichtmo‐
dule op de achterklep aan en
draai de schroef vanaf de binnen‐ kant vast. Bevestig de afdekking.
Sports Tourer, Country Tourer
Lichtmodule in de carrosserie
1. Open de kappen met een schroe‐
vendraaier. Schroef beide schroe‐ ven los en neem ze eruit.
