Rijden en bediening175Voorzichtig
Onderbreek indien mogelijk het
regeneratieproces niet. Blijf rijden
totdat het regenereren is voltooid
om noodzakelijk(e) onderhoud of
reparaties door een werkplaats te
voorkomen.
Regeneratie niet mogelijk
Als regeneratie om wat voor redenen
dan ook niet mogelijk is, licht contro‐
lelamp Z op en verschijnt er een
waarschuwingsbericht op het Driver Information Center. Het motorvermo‐gen is mogelijk beperkt. Onmiddellijk
hulp van een werkplaats inroepen.
Katalysator
De katalysator vermindert de
hoeveelheid schadelijke stoffen in de
uitlaatgassen.
Voorzichtig
Het gebruik van andere brandstof‐ kwaliteiten dan die genoemd op
pagina 3 238, 3 304 kan aanlei‐
ding geven tot schade aan de
katalysator en elektronische
onderdelen.
Onverbrande benzine kan leiden
tot oververhitting van en schade aan de katalysator. Daarom de
startmotor niet onnodig lang laten
draaien, de tank niet leegrijden en
de motor niet door duwen of
slepen proberen te starten.
Bij overslag, een onregelmatige
motorloop, beperkingen van het
motorvermogen of andere ongewone storingen, de oorzaak van de storing
meteen door een werkplaats laten
verhelpen. In noodgevallen kan er
korte tijd met matige snelheid en laag
motortoerental verder worden gere‐
den.
AdBlue
Algemene informatie Selectieve katalysatorreductie
(BlueInjection) is een methode voor
het aanzienlijk terugbrengen van het aandeel stikstofoxide in de uitstootvan uitlaatgassen. Dit wordt bewerk‐
stelligd door het inspuiten van een
dieseluitlaatvloeistof (DEF) in het uitlaatsysteem. De uit de vloeistoffen
vrijkomende ammoniak reageert met
nitreuze gassen (NO x) uit de uitlaat en
zet deze om in stikstof en water.
De naam van deze vloeistof is
AdBlue ®
. Het is een niet-giftige, niet-
ontvlambare, kleur- en geurloze vloei‐ stof die uit 32 % ureum en 68 % water
bestaat.9 Waarschuwing
Voorkom dat er AdBlue in uw ogen
of op uw huid komt.
Bij contact met de ogen of de huid
met water uitspoelen.

176Rijden en bedieningVoorzichtig
Voorkom dat er AdBlue op hetlakwerk komt.
Bij contact met water afspoelen.
AdBlue bevriest bij een temperatuur
van ongeveer -11 °C. Aangezien de
auto is uitgevoerd met een AdBlue-
voorverwarmer, is er ook bij lage
temperaturen minder uitstoot. De
AdBlue-voorverwarmer werkt auto‐
matisch.
Het karakteristieke AdBlue-verbruik
is zo'n twee liter per 1000 km, maar
kan afhankelijk van het rijgedrag (bijv. zware belasting of rijden met eenaanhangwagen) hoger zijn.
AdBlue-tank Bij een restvolume van ongeveer
vijf liter is er een vloeistofpeilschake‐
laar. Waarschuwingsberichten
verschijnen alleen onder die drempel.
Tankinhoud 3 313.
Peilwaarschuwingen
Afhankelijk van de berekende actie‐
radius van de AdBlue verschijnen er
verschillende berichten op het Driver
Information Center. De berichten en
de beperkingen zijn wettelijk vereist.
De eerste mogelijke waarschuwing is Actieradius AdBlue: 2400 km .
Deze waarschuwing verschijnt één keer kort met de berekende actiera‐
dius. Doorrijden is zonder enige
beperkingen mogelijk.
Het volgende waarschuwingsniveau
wordt bereikt bij een actieradius klei‐
ner dan 1750 km. Het bericht met de
huidige actieradius verschijnt altijd bij
het inschakelen van het contact en
moet worden bevestigd 3 114. Tank
AdBlue bij voordat u naar het
volgende waarschuwingsniveau
gaat.
Bij een AdBlue-actieradius kleiner
dan 900 km verschijnen de volgende
waarschuwingsberichten afwisse‐
lend en kunnen deze niet worden
weggedrukt.● AdBlue laag Nu bijvullen
● Herstart motor verhinderd in 900
km .
Ook knippert controlelampje Y
continu.
Let op
Bij een hoog AdBlue-verbruik kan
deze waarschuwing zonder de voor‐
afgaande waarschuwingsstadia op
het Driver Information Center
verschijnen.
Het laatste waarschuwingsniveau
wordt bereikt wanneer de AdBlue-
tank leeg is. Opnieuw starten van de
motor is niet mogelijk. De volgende
waarschuwingsberichten verschijnen
afwisselend en kunnen niet worden
weggedrukt:
● AdBlue leeg Nu bijvullen
● Herstarten motor niet mogelijk .
Ook knippert controlelampje Y
continu.
Bij actief voorkomen van een motor‐
start verschijnt het volgende bericht:
Vul AdBlue bij om voertuig te starten .

Rijden en bediening177Tank de AdBlue-tank helemaal vol,
omdat u anders de motor niet kunt starten.
3 313
Waarschuwingen m.b.t. hoge
uitstoot
Als de uitstoot van uitlaatgassen tot
boven een bepaalde waarde stijgt,
worden waarschuwingen weergege‐
ven op het Driver Information Center.
Er worden verzoeken om het uitlaat‐
systeem te laten nakijken en ten
slotte de aankondiging om opnieuw
starten van de motor te voorkomen
weergegeven. Deze beperkingen zijn
wettelijk vereist.
Roep de hulp in van een werkplaats.
AdBlue bijvullenVoorzichtig
Gebruik alleen AdBlue die aan de
Europese normen DIN 70 070 en
ISO 22241-1 voldoet.
Gebruik geen additieven.
Verdun AdBlue niet.
Anders kan het systeem voor
selectieve katalysatorreductie
beschadigd raken.
Let op
Gebruik wanneer er op een pomp‐ station geen pomp met een vulpis‐
tool voor personenauto's beschik‐
baar is alleen AdBlue-flessen of -
jerrycans met een afgedichte tank‐
adapter om bij te tanken, om terug‐
spatten en morsen te voorkomen en
om ervoor te zorgen dat de dampen uit de tank worden opgenomen en
niet eruit stromen. AdBlue in flessen
of jerrycans is verkrijgbaar bij veel
pompstations en is te koop bij bijv. Opel dealers en andere detailhan‐
delaars.
Controleer vóór het bijtanken van
AdBlue de houdbaarheidsdatum
ervan, omdat het maar beperkt
meegaat.
Let op
Het systeem detecteert alleen dat er
AdBlue is bijgetankt als de boven‐
genoemde vloeistofpeilschakelaar
in de tank geactiveerd is.
Als het systeem het bijtanken van
AdBlue niet detecteert:
1. Rijd gelijkmatig gedurende 10 minuten en zorg daarbij dat
de rijsnelheid altijd meer dan
20 km/u is.
2. Als het systeem detecteert dat er
AdBlue bijgetankt is, verdwijnen
de actieradiusbeperkingen i.v.m. AdBlue.
Roep de hulp van een werkplaats in als het systeem nog steeds niet
detecteert dat er AdBlue bijgetankt
is.
Bij het bijtanken van AdBlue bij
temperaturen van minder dan
-11 °C wordt dit wellicht niet door het
systeem gedetecteerd. Parkeer de
auto in dat geval op een locatie met
een hogere buitentemperatuur
totdat de AdBlue weer vloeibaar
wordt.
Let op
Bij het losschroeven van de tankdop
van de vulpijp kunnen er ammoniak‐ dampen vrijkomen. Adem deze

178Rijden en bedieningdampen niet in, omdat ze scherpgeuren. Eventueel ingeademde
dampen zijn onschadelijk.
Tank de AdBlue-tank helemaal vol.
Doe dit als het waarschuwingsbericht
over het voorkomen van opnieuw
starten van de motor al is versche‐
nen.
Zet de auto op een vlakke onder‐
grond.
De vulopening voor AdBlue zit achter de tankvulklep, rechtsachter op deauto.
De tankvulklep kan alleen bij een
ontgrendelde auto worden geopend.
1. Sleutel uit contactslot verwijde‐ ren.
2. Sluit alle portieren om ammonia‐ dampen in het interieur te voorko‐men.
3. Ontgrendel de tankvulklep door tegen de klep te duwen 3 240.
4. Schroef de beschermdop los van
de vulpijphals.
5. Open de AdBlue-jerrycan.
6. Sluit een uiteinde van de slang aan op de jerrycan en schroef het
andere uiteinde op de vulpijp.
7. Til de jerrycan op totdat deze leeg
is of totdat er niets meer uit de
jerrycan stroomt. Dit kan zo'n
vijf minuten duren.
8. Zet de jerrycan op de grond om de
slang te laten leeglopen, wacht
15 seconden.
9. Schroef de slang van de vulpijp.
10. Breng de tankdop aan en schroef deze rechtsom vast.
Let op
Voer de AdBlue-jerrycan volgens de
lokale milieuregels af. De slang kan
worden hergebruikt na doorspoelen
met water voordat de AdBlue
opdroogt.

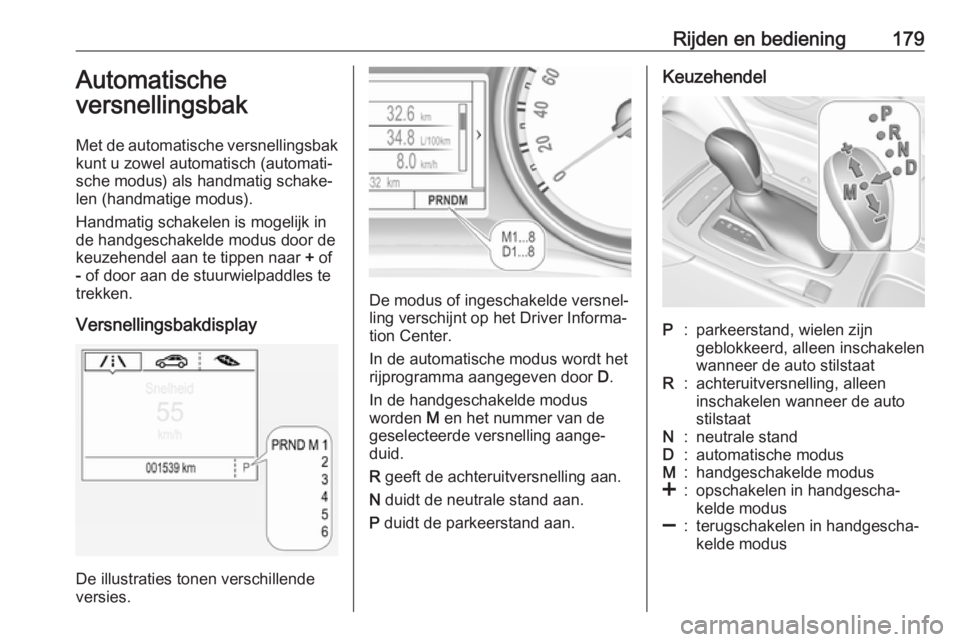

Rijden en bediening179Automatische
versnellingsbak
Met de automatische versnellingsbak
kunt u zowel automatisch (automati‐
sche modus) als handmatig schake‐
len (handmatige modus).
Handmatig schakelen is mogelijk in
de handgeschakelde modus door de
keuzehendel aan te tippen naar + of
- of door aan de stuurwielpaddles te
trekken.
Versnellingsbakdisplay
De illustraties tonen verschillende
versies.
De modus of ingeschakelde versnel‐ ling verschijnt op het Driver Informa‐
tion Center.
In de automatische modus wordt het
rijprogramma aangegeven door D.
In de handgeschakelde modus
worden M en het nummer van de
geselecteerde versnelling aange‐
duid.
R geeft de achteruitversnelling aan.
N duidt de neutrale stand aan.
P duidt de parkeerstand aan.
KeuzehendelP:parkeerstand, wielen zijn
geblokkeerd, alleen inschakelen wanneer de auto stilstaatR:achteruitversnelling, alleen
inschakelen wanneer de auto
stilstaatN:neutrale standD:automatische modusM:handgeschakelde modus<:opschakelen in handgescha‐
kelde modus]:terugschakelen in handgescha‐
kelde modus

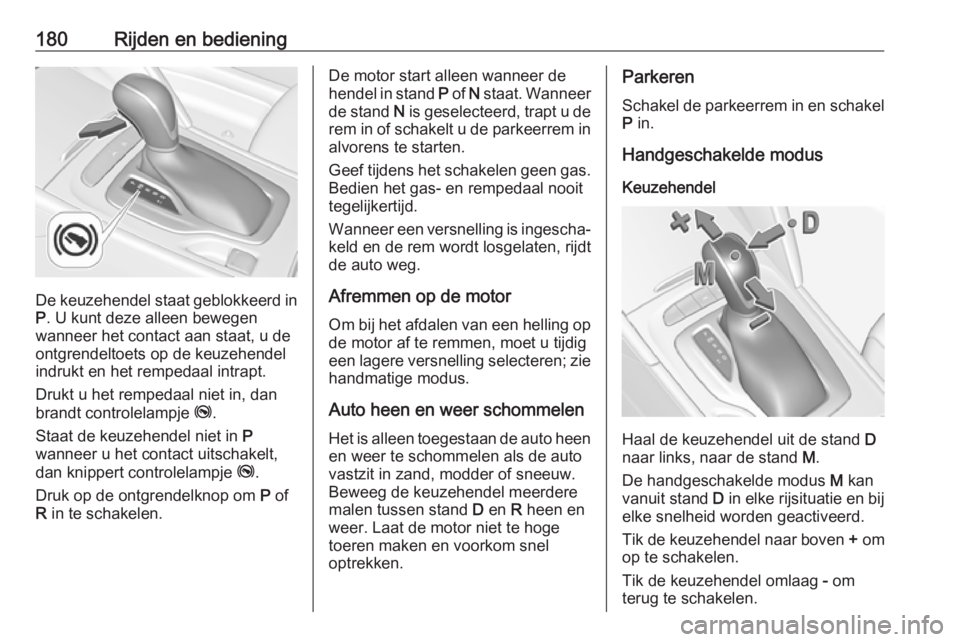

180Rijden en bediening
De keuzehendel staat geblokkeerd inP . U kunt deze alleen bewegen
wanneer het contact aan staat, u de
ontgrendeltoets op de keuzehendel
indrukt en het rempedaal intrapt.
Drukt u het rempedaal niet in, dan
brandt controlelampje j.
Staat de keuzehendel niet in P
wanneer u het contact uitschakelt,
dan knippert controlelampje j.
Druk op de ontgrendelknop om P of
R in te schakelen.
De motor start alleen wanneer de
hendel in stand P of N staat. Wanneer
de stand N is geselecteerd, trapt u de
rem in of schakelt u de parkeerrem in
alvorens te starten.
Geef tijdens het schakelen geen gas. Bedien het gas- en rempedaal nooit
tegelijkertijd.
Wanneer een versnelling is ingescha‐ keld en de rem wordt losgelaten, rijdt
de auto weg.
Afremmen op de motor Om bij het afdalen van een helling op de motor af te remmen, moet u tijdig
een lagere versnelling selecteren; zie
handmatige modus.
Auto heen en weer schommelen
Het is alleen toegestaan de auto heen
en weer te schommelen als de auto
vastzit in zand, modder of sneeuw.
Beweeg de keuzehendel meerdere
malen tussen stand D en R heen en
weer. Laat de motor niet te hoge
toeren maken en voorkom snel
optrekken.Parkeren
Schakel de parkeerrem in en schakel
P in.
Handgeschakelde modus
Keuzehendel
Haal de keuzehendel uit de stand D
naar links, naar de stand M.
De handgeschakelde modus M kan
vanuit stand D in elke rijsituatie en bij
elke snelheid worden geactiveerd.
Tik de keuzehendel naar boven + om
op te schakelen.
Tik de keuzehendel omlaag - om
terug te schakelen.

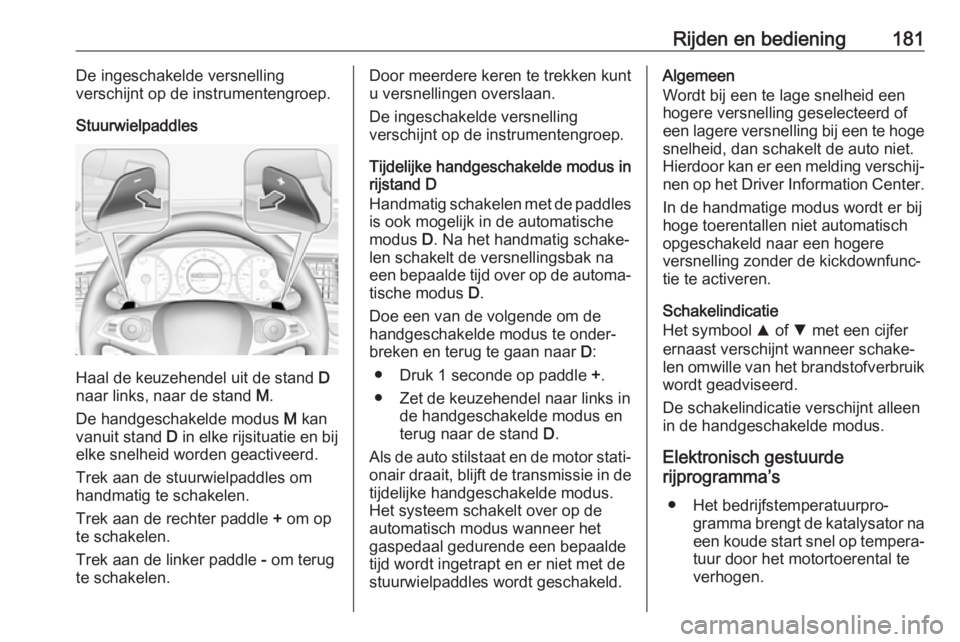

Rijden en bediening181De ingeschakelde versnelling
verschijnt op de instrumentengroep.
Stuurwielpaddles
Haal de keuzehendel uit de stand D
naar links, naar de stand M.
De handgeschakelde modus M kan
vanuit stand D in elke rijsituatie en bij
elke snelheid worden geactiveerd.
Trek aan de stuurwielpaddles om
handmatig te schakelen.
Trek aan de rechter paddle + om op
te schakelen.
Trek aan de linker paddle - om terug
te schakelen.
Door meerdere keren te trekken kunt
u versnellingen overslaan.
De ingeschakelde versnelling
verschijnt op de instrumentengroep.
Tijdelijke handgeschakelde modus in
rijstand D
Handmatig schakelen met de paddles is ook mogelijk in de automatische
modus D. Na het handmatig schake‐
len schakelt de versnellingsbak na
een bepaalde tijd over op de automa‐
tische modus D.
Doe een van de volgende om de
handgeschakelde modus te onder‐
breken en terug te gaan naar D:
● Druk 1 seconde op paddle +.
● Zet de keuzehendel naar links in de handgeschakelde modus en
terug naar de stand D.
Als de auto stilstaat en de motor stati‐ onair draait, blijft de transmissie in detijdelijke handgeschakelde modus.
Het systeem schakelt over op de
automatisch modus wanneer het
gaspedaal gedurende een bepaalde
tijd wordt ingetrapt en er niet met de
stuurwielpaddles wordt geschakeld.Algemeen
Wordt bij een te lage snelheid een
hogere versnelling geselecteerd of
een lagere versnelling bij een te hoge
snelheid, dan schakelt de auto niet.
Hierdoor kan er een melding verschij‐
nen op het Driver Information Center.
In de handmatige modus wordt er bij
hoge toerentallen niet automatisch
opgeschakeld naar een hogere
versnelling zonder de kickdownfunc‐
tie te activeren.
Schakelindicatie
Het symbool R of S met een cijfer
ernaast verschijnt wanneer schake‐
len omwille van het brandstofverbruik
wordt geadviseerd.
De schakelindicatie verschijnt alleen
in de handgeschakelde modus.
Elektronisch gestuurde
rijprogramma’s
● Het bedrijfstemperatuurpro‐ gramma brengt de katalysator na
een koude start snel op tempera‐
tuur door het motortoerental te
verhogen.

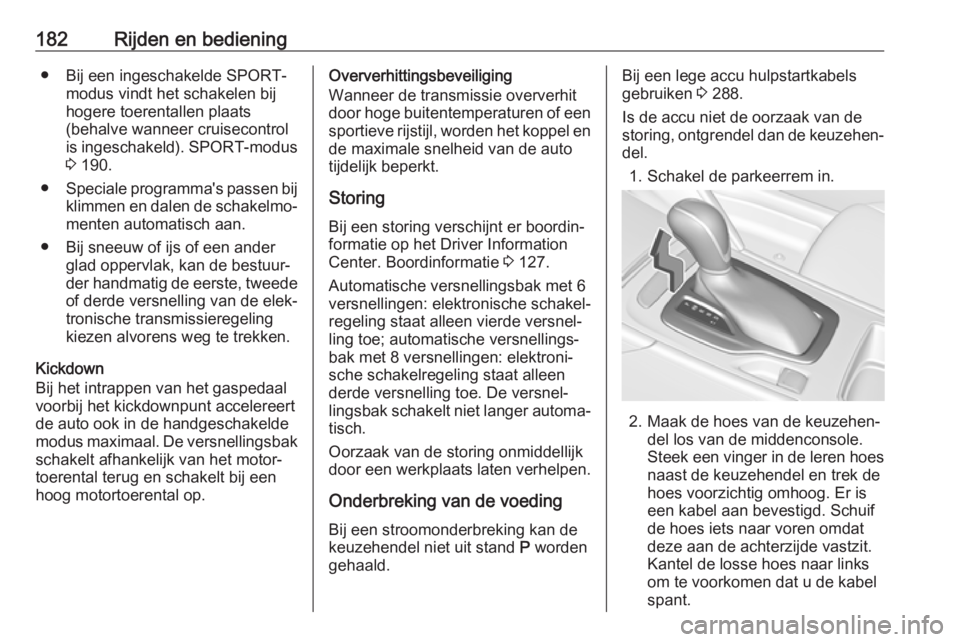

182Rijden en bediening● Bij een ingeschakelde SPORT-modus vindt het schakelen bij
hogere toerentallen plaats
(behalve wanneer cruisecontrol
is ingeschakeld). SPORT-modus
3 190.
● Speciale programma's passen bij
klimmen en dalen de schakelmo‐
menten automatisch aan.
● Bij sneeuw of ijs of een ander glad oppervlak, kan de bestuur‐
der handmatig de eerste, tweede of derde versnelling van de elek‐
tronische transmissieregeling
kiezen alvorens weg te trekken.
Kickdown
Bij het intrappen van het gaspedaal
voorbij het kickdownpunt accelereert de auto ook in de handgeschakelde
modus maximaal. De versnellingsbak
schakelt afhankelijk van het motor‐
toerental terug en schakelt bij een
hoog motortoerental op.Oververhittingsbeveiliging
Wanneer de transmissie oververhit
door hoge buitentemperaturen of een sportieve rijstijl, worden het koppel en
de maximale snelheid van de auto
tijdelijk beperkt.
Storing
Bij een storing verschijnt er boordin‐
formatie op het Driver Information Center. Boordinformatie 3 127.
Automatische versnellingsbak met 6
versnellingen: elektronische schakel‐
regeling staat alleen vierde versnel‐
ling toe; automatische versnellings‐
bak met 8 versnellingen: elektroni‐
sche schakelregeling staat alleen
derde versnelling toe. De versnel‐
lingsbak schakelt niet langer automa‐
tisch.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
Onderbreking van de voeding
Bij een stroomonderbreking kan de
keuzehendel niet uit stand P worden
gehaald.Bij een lege accu hulpstartkabels
gebruiken 3 288.
Is de accu niet de oorzaak van de
storing, ontgrendel dan de keuzehen‐ del.
1. Schakel de parkeerrem in.
2. Maak de hoes van de keuzehen‐ del los van de middenconsole.
Steek een vinger in de leren hoes naast de keuzehendel en trek de
hoes voorzichtig omhoog. Er is
een kabel aan bevestigd. Schuif
de hoes iets naar voren omdat
deze aan de achterzijde vastzit.
Kantel de losse hoes naar links
om te voorkomen dat u de kabel
spant.
