Verzorging van de auto263

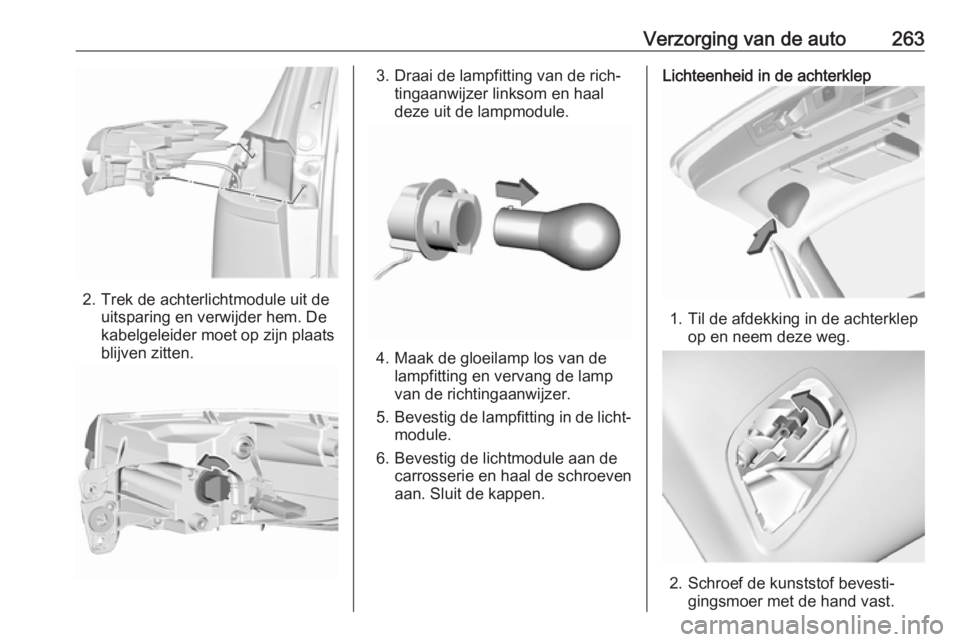

2. Trek de achterlichtmodule uit deuitsparing en verwijder hem. De
kabelgeleider moet op zijn plaats
blijven zitten.
3. Draai de lampfitting van de rich‐ tingaanwijzer linksom en haal
deze uit de lampmodule.
4. Maak de gloeilamp los van de lampfitting en vervang de lamp
van de richtingaanwijzer.
5. Bevestig de lampfitting in de licht‐
module.
6. Bevestig de lichtmodule aan de carrosserie en haal de schroeven
aan. Sluit de kappen.
Lichteenheid in de achterklep
1. Til de afdekking in de achterklep op en neem deze weg.
2. Schroef de kunststof bevesti‐gingsmoer met de hand vast.

264Verzorging van de auto

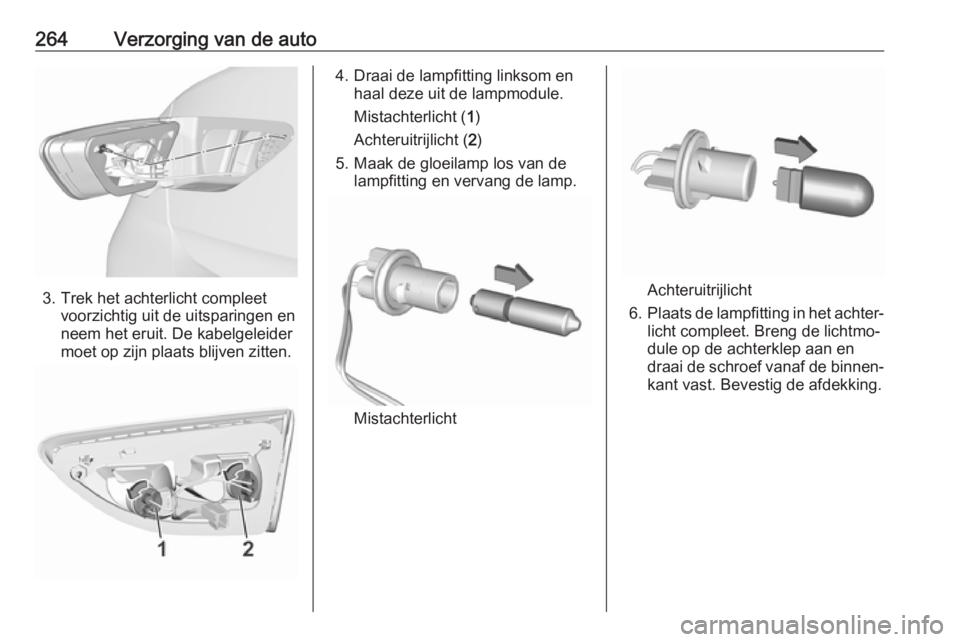

3. Trek het achterlicht compleetvoorzichtig uit de uitsparingen en
neem het eruit. De kabelgeleider
moet op zijn plaats blijven zitten.
4. Draai de lampfitting linksom en haal deze uit de lampmodule.
Mistachterlicht ( 1)
Achteruitrijlicht ( 2)
5. Maak de gloeilamp los van de lampfitting en vervang de lamp.
Mistachterlicht
Achteruitrijlicht
6. Plaats de lampfitting in het achter‐
licht compleet. Breng de lichtmo‐
dule op de achterklep aan en
draai de schroef vanaf de binnen‐ kant vast. Bevestig de afdekking.

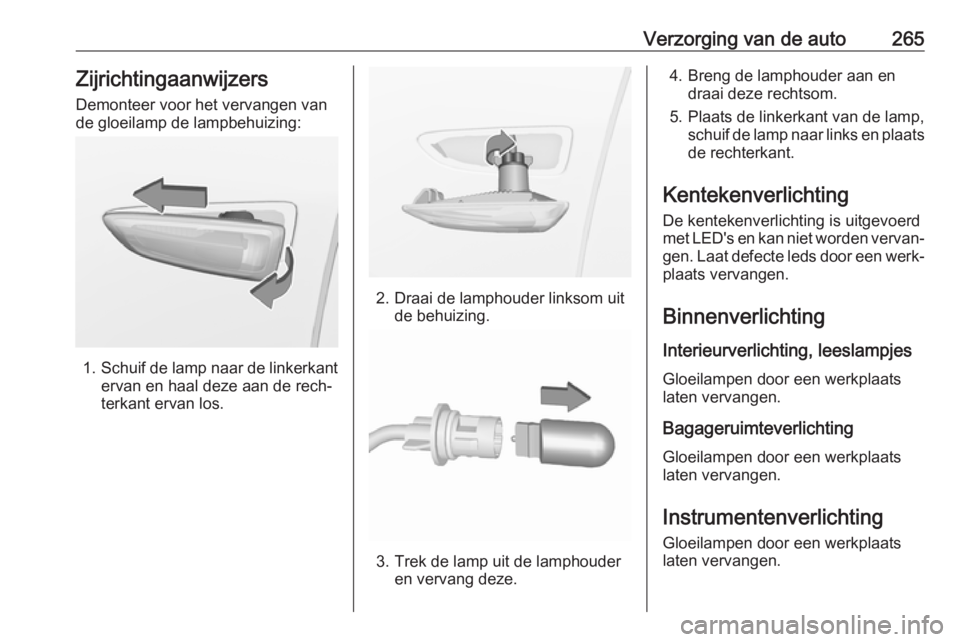

Verzorging van de auto265ZijrichtingaanwijzersDemonteer voor het vervangen van
de gloeilamp de lampbehuizing:
1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
2. Draai de lamphouder linksom uit de behuizing.
3. Trek de lamp uit de lamphouder en vervang deze.
4. Breng de lamphouder aan endraai deze rechtsom.
5. Plaats de linkerkant van de lamp, schuif de lamp naar links en plaats
de rechterkant.
Kentekenverlichting
De kentekenverlichting is uitgevoerd
met LED's en kan niet worden vervan‐
gen. Laat defecte leds door een werk‐ plaats vervangen.
Binnenverlichting Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats
laten vervangen.
Bagageruimteverlichting
Gloeilampen door een werkplaats
laten vervangen.
Instrumentenverlichting Gloeilampen door een werkplaats
laten vervangen.

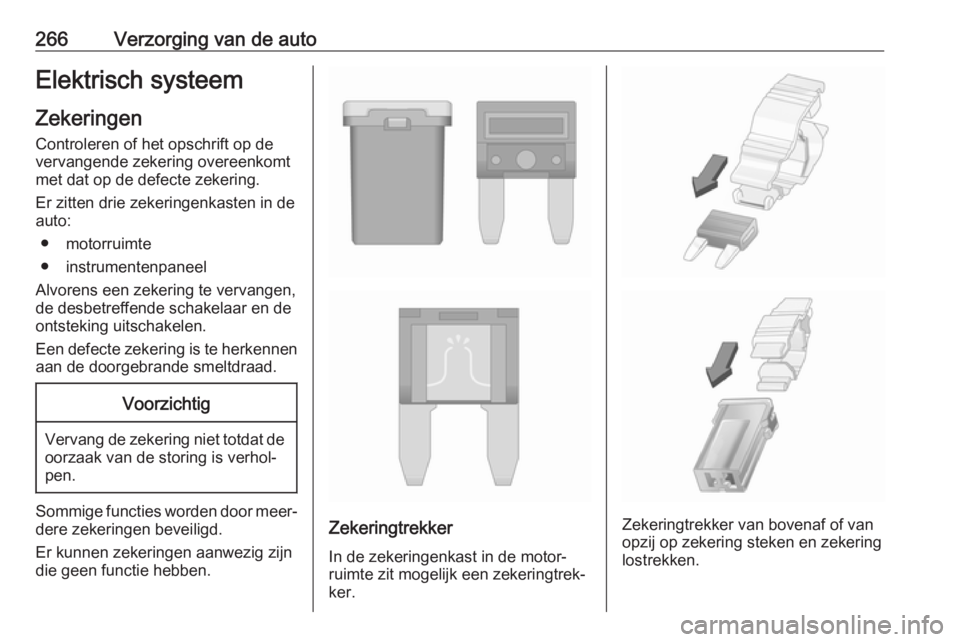

266Verzorging van de autoElektrisch systeemZekeringen Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er zitten drie zekeringenkasten in de
auto:
● motorruimte
● instrumentenpaneel
Alvorens een zekering te vervangen,
de desbetreffende schakelaar en de
ontsteking uitschakelen.
Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.Voorzichtig
Vervang de zekering niet totdat de oorzaak van de storing is verhol‐
pen.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.Zekeringtrekker van bovenaf of van
opzij op zekering steken en zekering
lostrekken.

Verzorging van de auto267Zekeringenkast inmotorruimte

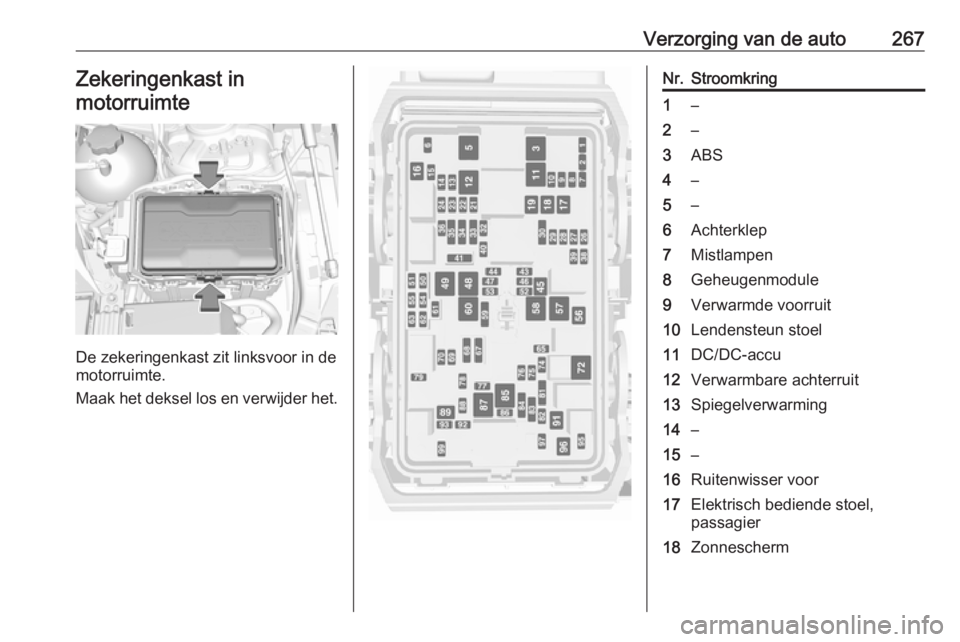

De zekeringenkast zit linksvoor in de
motorruimte.
Maak het deksel los en verwijder het.

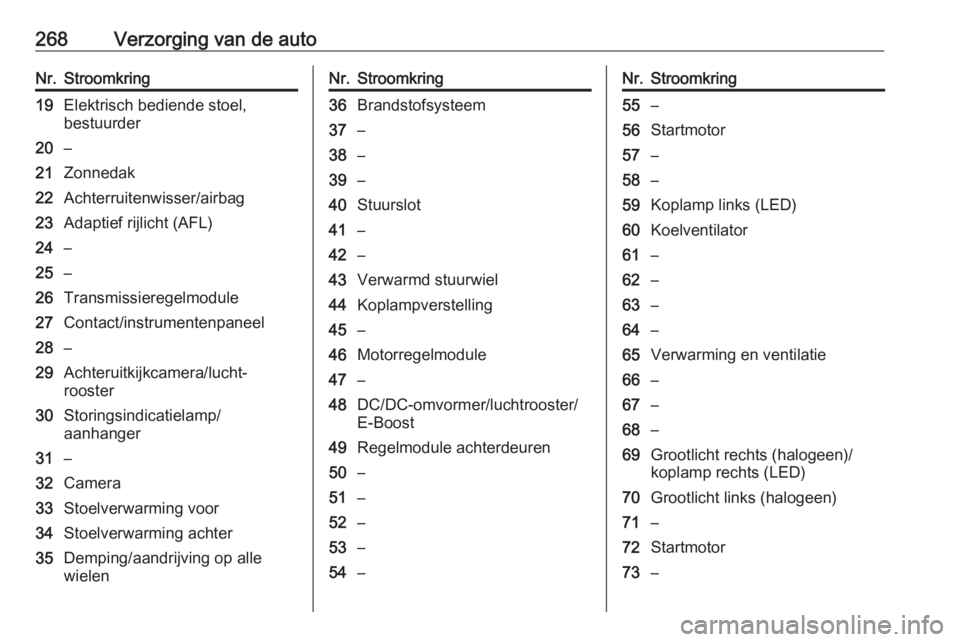

Nr.Stroomkring1–2–3ABS4–5–6Achterklep7Mistlampen8Geheugenmodule9Verwarmde voorruit10Lendensteun stoel11DC/DC-accu12Verwarmbare achterruit13Spiegelverwarming14–15–16Ruitenwisser voor17Elektrisch bediende stoel,
passagier18Zonnescherm

268Verzorging van de autoNr.Stroomkring19Elektrisch bediende stoel,
bestuurder20–21Zonnedak22Achterruitenwisser/airbag23Adaptief rijlicht (AFL)24–25–26Transmissieregelmodule27Contact/instrumentenpaneel28–29Achteruitkijkcamera/lucht‐
rooster30Storingsindicatielamp/
aanhanger31–32Camera33Stoelverwarming voor34Stoelverwarming achter35Demping/aandrijving op alle
wielenNr.Stroomkring36Brandstofsysteem37–38–39–40Stuurslot41–42–43Verwarmd stuurwiel44Koplampverstelling45–46Motorregelmodule47–48DC/DC-omvormer/luchtrooster/
E-Boost49Regelmodule achterdeuren50–51–52–53–54–Nr.Stroomkring55–56Startmotor57–58–59Koplamp links (LED)60Koelventilator61–62–63–64–65Verwarming en ventilatie66–67–68–69Grootlicht rechts (halogeen)/
koplamp rechts (LED)70Grootlicht links (halogeen)71–72Startmotor73–

Verzorging van de auto269Nr.Stroomkring74Transmissieregelmodule75Motorregelmodule76Emissiereductiesysteem77–78Claxon79Ruitensproeier80–81Motorregelmodule82–83Bobine84Bobine85Aandrijflijn86–87Verwarming dieselbrandstof88Ventilatieklep89–90–91–92Nadraaipomp93Elektronisch sleutelsysteemNr.Stroomkring94–95Koelvloeistofpomp96Verwarming dieselbrandstof97–98–99Koelvloeistofpomp
Klik na het vervangen van doorge‐
brande zekeringen het deksel van de
zekeringenkast weer vast.
Wanneer u het deksel van het zeke‐
ringenkastje niet goed sluit, kan een
storing optreden.
Zekeringenkast
instrumentenpaneel
Bij auto's met het stuurwiel links zit de
zekeringhouder achter een afdekking in het instrumentenpaneel.
Klik de afdekking aan de zijkant los en
verwijder deze.

270Verzorging van de auto
Bij rechtsgestuurde auto's zit de
zekeringenkast achter een deksel in
het handschoenenkastje. Open het
handschoenenkastje en verwijder het deksel.
Nr.Stroomkring1Elektrisch bediende ruit links2Elektrisch bediende ruit rechts3Carrosserieregelmodule4Aircoventilator5Carrosserieregelmodule6Aanhangervoorzieningen7Elektrisch neerklapbare achter‐
