Regelmäßige Wartung und Einstellung
7-19
1
2
3
4
5
678
9
10
11
12
GAU36765

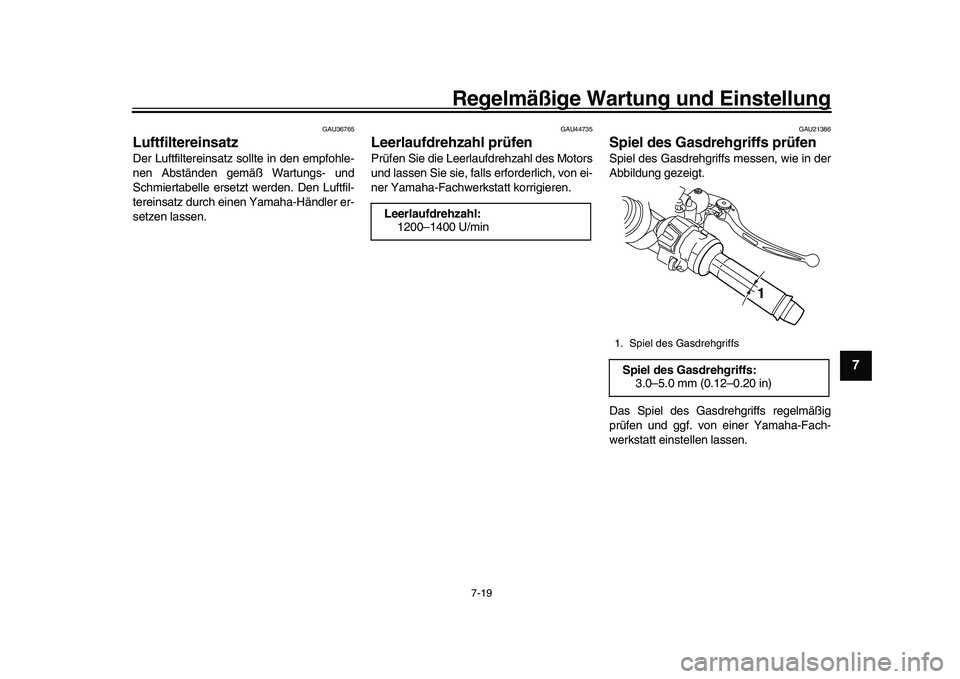

LuftfiltereinsatzDer Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Den Luftfil-
tereinsatz durch einen Yamaha-Händler er-
setzen lassen.
GAU44735
Leerlaufdrehzahl prüfenPrüfen Sie die Leerlaufdrehzahl des Motors
und lassen Sie sie, falls erforderlich, von ei-
ner Yamaha-Fachwerkstatt korrigieren.
GAU21386
Spiel des Gasdrehgriffs prüfenSpiel des Gasdrehgriffs messen, wie in der
Abbildung gezeigt.
Das Spiel des Gasdrehgriffs regelmäßig
prüfen und ggf. von einer Yamaha-Fach-
werkstatt einstellen lassen.
Leerlaufdrehzahl:
1200–1400 U/min1. Spiel des GasdrehgriffsSpiel des Gasdrehgriffs:3.0–5.0 mm (0.12–0.20 in)
1




Regelmäßige Wartung und Einstellung
7-20
1
2
3
4
5
67
8
9
10
11
12
GAU21402

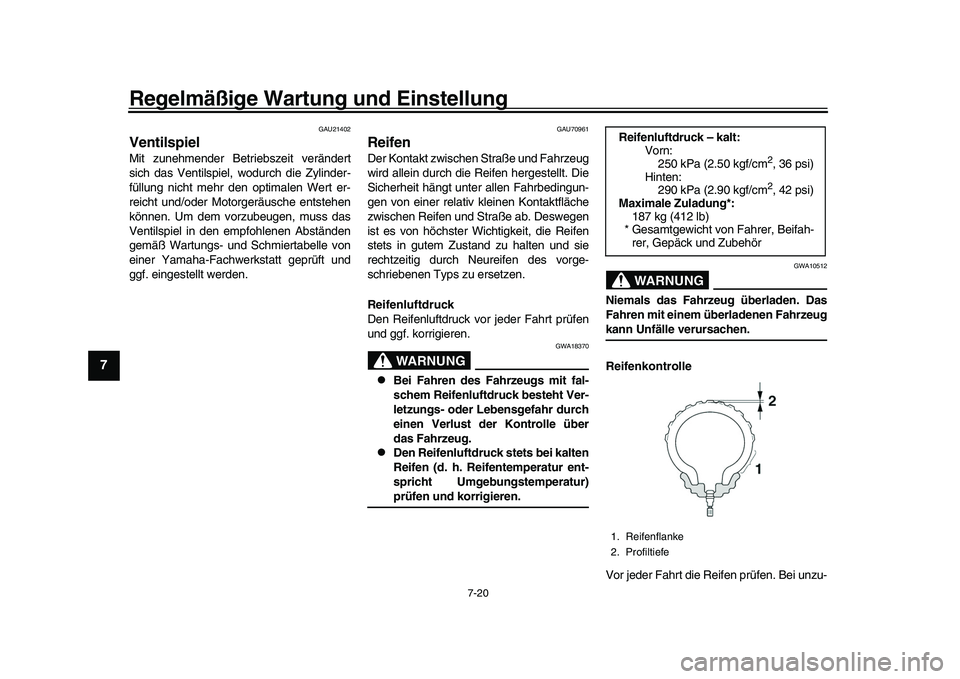

VentilspielMit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU70961
ReifenDer Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA18370

Bei Fahren des Fahrzeugs mit fal-
schem Reifenluftdruck besteht Ver-
letzungs- oder Lebensgefahr durch
einen Verlust der Kontrolle über
das Fahrzeug.

Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)prüfen und korrigieren.
WARNUNG
GWA10512
Niemals das Fahrzeug überladen. Das
Fahren mit einem übe rladenen Fahrzeugkann Unfälle verursachen.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-Reifenluftdruck – kalt:
Vorn:250 kPa (2.50 kgf/cm
2, 36 psi)
Hinten:
290 kPa (2.90 kgf/cm2, 42 psi)
Maximale Zuladung*: 187 kg (412 lb)
* Gesamtgewicht von Fahrer, Beifah- rer, Gepäck und Zubehör
1. Reifenflanke
2. Profiltiefe




Regelmäßige Wartung und Einstellung
7-21
1
2
3
4
5
678
9
10
11
12
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechendenVorschriften.
WARNUNG
GWA10472

Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.

Den Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die über die dafür notwendi- ge fachliche Erfahrung verfügt.

Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fah-
ren, denn bevor der Reifen seine
optimalen Eigenschaften entwi-
ckeln kann, muss seine Laufflächevorsichtig “eingefahren” werden.

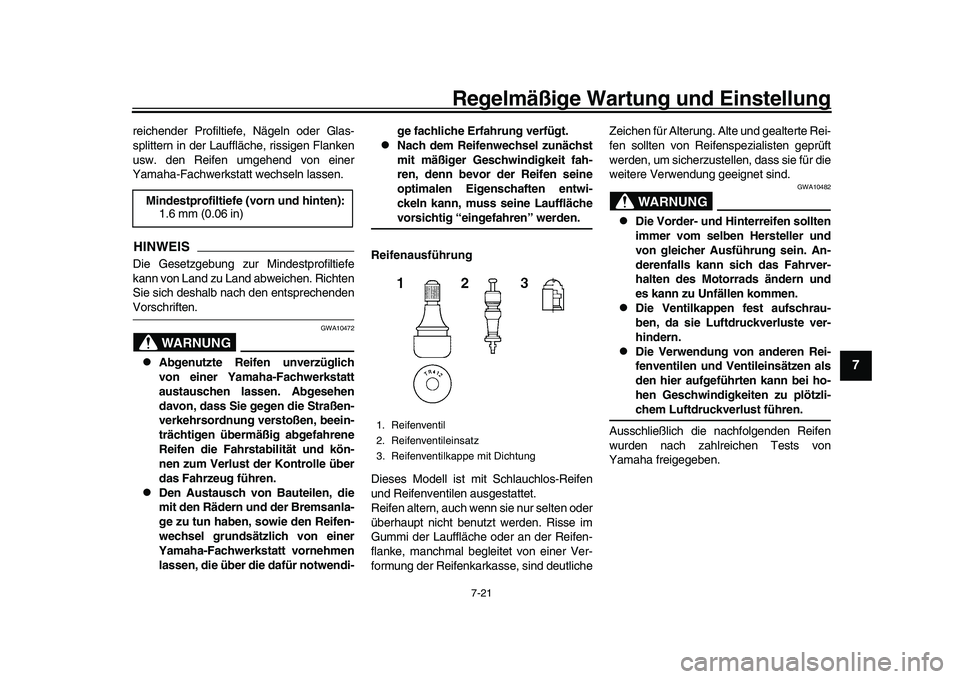

Reifenausführung
Dieses Modell ist mit Schlauchlos-Reifen
und Reifenventilen ausgestattet.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen-
flanke, manchmal begleitet von einer Ver-
formung der Reifenkarka sse, sind deutlicheZeichen für Alterung. Alte und gealterte Rei-
fen sollten von Reifenspezialisten geprüft
werden, um sicherzustellen, dass sie für die
weitere Verwendung geeignet sind.
WARNUNG
GWA10482

Die Vorder- und Hinterreifen sollten
immer vom selben Hersteller und
von gleicher Ausführung sein. An-
derenfalls kann sich das Fahrver-
halten des Motorrads ändern und
es kann zu Unfällen kommen.

Die Ventilkappen fest aufschrau-
ben, da sie Luftdruckverluste ver-
hindern.

Die Verwendung von anderen Rei-
fenventilen und Ventileinsätzen als
den hier aufgeführten kann bei ho-
hen Geschwindigkeiten zu plötzli-chem Luftdruckverlust führen.
Ausschließlich die nachfolgenden Reifen
wurden nach zahlreichen Tests von
Yamaha freigegeben.
Mindestprofiltiefe
(vorn und hinten):
1.6 mm (0.06 in)
1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung




Regelmäßige Wartung und Einstellung
7-22
1
2
3
4
5
67
8
9
10
11
12
WARNUNG
GWA10601

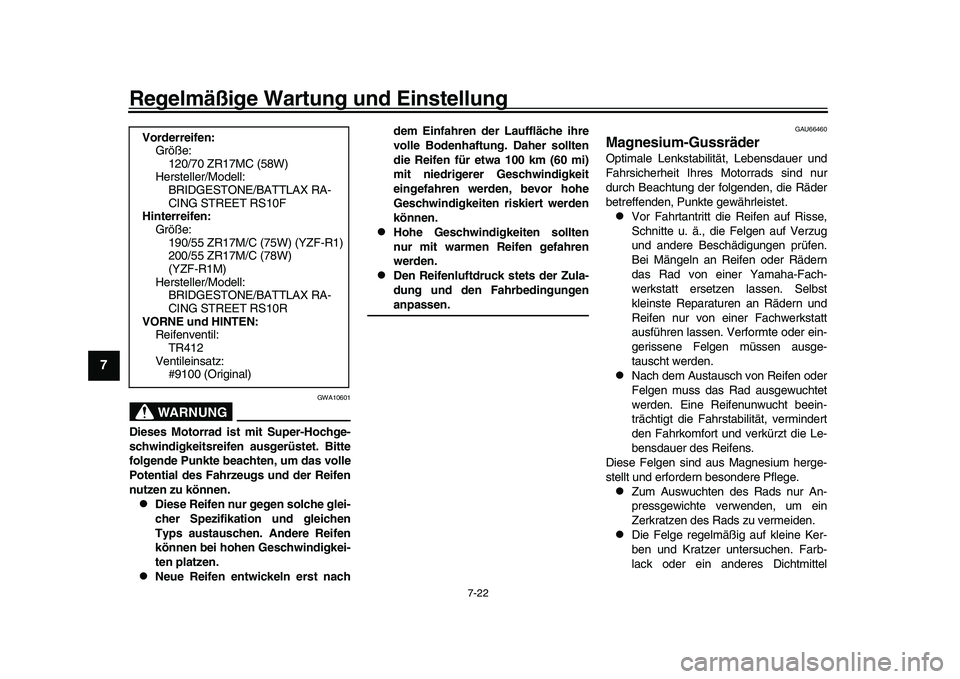

Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das volle
Potential des Fahrzeugs und der Reifen
nutzen zu können.
Diese Reifen nur gegen solche glei-
cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.

Neue Reifen entwickeln erst nach dem Einfahren der Lauffläche ihre
volle Bodenhaftung. Daher sollten
die Reifen für etwa 100 km (60 mi)
mit niedrigerer Geschwindigkeit
eingefahren werden, bevor hohe
Geschwindigkeiten riskiert werden
können.

Hohe Geschwindigkeiten sollten
nur mit warmen Reifen gefahren
werden.

Den Reifenluftdruck stets der Zula-
dung und den Fahrbedingungenanpassen.
GAU66460
Magnesium-GussräderOptimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Motorrads sind nur
durch Beachtung der folgenden, die Räder
betreffenden, Punkte gewährleistet.
Vor Fahrtantritt die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Rad von einer Yamaha-Fach-
werkstatt ersetzen lassen. Selbst
kleinste Reparaturen an Rädern und
Reifen nur von einer Fachwerkstatt
ausführen lassen. Verformte oder ein-
gerissene Felgen müssen ausge-
tauscht werden.

Nach dem Austausch von Reifen oder
Felgen muss das Rad ausgewuchtet
werden. Eine Reifenunwucht beein-
trächtigt die Fahrstabilität, vermindert
den Fahrkomfort und verkürzt die Le-
bensdauer des Reifens.
Diese Felgen sind aus Magnesium herge-
stellt und erfordern besondere Pflege.

Zum Auswuchten des Rads nur An-
pressgewichte verwenden, um ein
Zerkratzen des Rads zu vermeiden.

Die Felge regelmäßig auf kleine Ker-
ben und Kratzer untersuchen. Farb-
lack oder ein anderes Dichtmittel
Vorderreifen:
Größe:120/70 ZR17MC (58W)
Hersteller/Modell:
BRIDGESTONE/BATTLAX RA-
CING STREET RS10F
Hinterreifen:
Größe:190/55 ZR17M/C (75W) (YZF-R1)
200/55 ZR17M/C (78W)
(YZF-R1M)
Hersteller/Modell: BRIDGESTONE/BATTLAX RA-
CING STREET RS10R
VORNE und HINTEN: Reifenventil:
TR412
Ventileinsatz: #9100 (Original)




Regelmäßige Wartung und Einstellung
7-23
1
2
3
4
5
678
9
10
11
12
auftragen, um Korrosion zu verhin-
dern.

Die Reinigungsanweisungen auf Seite
8-1 beachten.
GAU67342

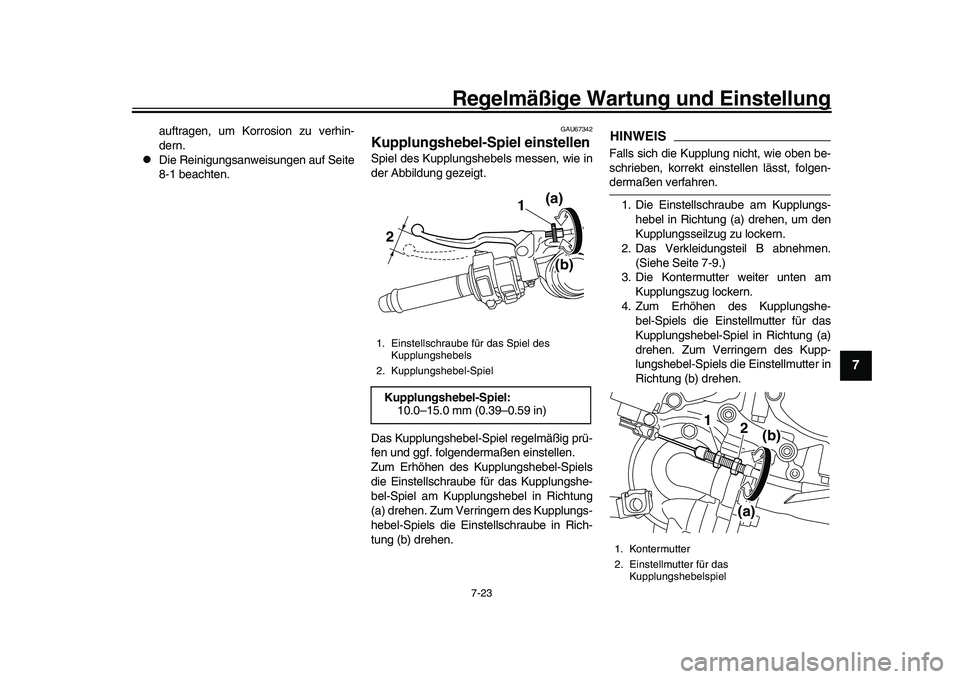

Kupplungshebel-Spiel einstellenSpiel des Kupplungshebels messen, wie in
der Abbildung gezeigt.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Kupplungshebel-Spiels
die Einstellschraube für das Kupplungshe-
bel-Spiel am Kupplungshebel in Richtung
(a) drehen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellschraube in Rich-
tung (b) drehen.
HINWEISFalls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen lässt, folgen-dermaßen verfahren. 1. Die Einstellschraube am Kupplungs- hebel in Richtung (a) drehen, um den
Kupplungsseilzug zu lockern.
2. Das Verkleidungsteil B abnehmen. (Siehe Seite 7-9.)
3. Die Kontermutter weiter unten am
Kupplungszug lockern.
4. Zum Erhöhen des Kupplungshe- bel-Spiels die Einstellmutter für das
Kupplungshebel-Spiel in Richtung (a)
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellmutter in
Richtung (b) drehen.
1. Einstellschraube für das Spiel des Kupplungshebels
2. Kupplungshebel-SpielKupplungshebel-Spiel: 10.0–15.0 mm (0.39–0.59 in)
1
2 (a)
(b)
1. Kontermutter
2. Einstellmutter für das
Kupplungshebelspiel
1 2
(a)(b)




Regelmäßige Wartung und Einstellung
7-24
1
2
3
4
5
67
8
9
10
11
12
5. Die Kontermutter festziehen.
6. Das Verkleidungsteil montieren.
GAU37914

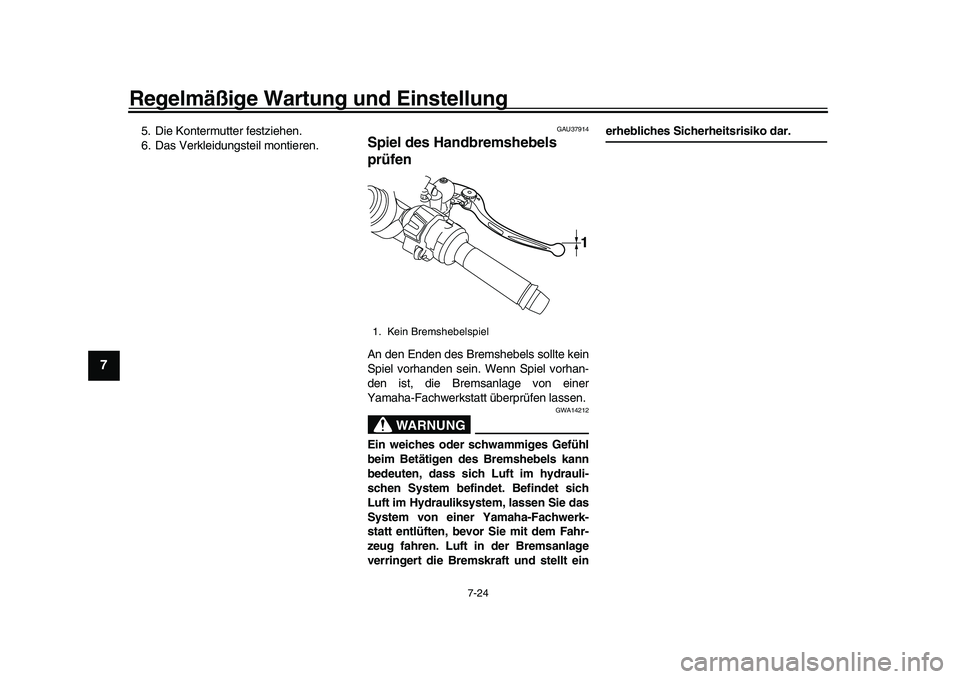

Spiel des Handbremshebels
prüfenAn den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches oder schwammiges Gefühl
beim Betätigen des Bremshebels kann
bedeuten, dass sich Luft im hydrauli-
schen System befindet. Befindet sich
Luft im Hydrauliksystem, lassen Sie das
System von einer Yamaha-Fachwerk-
statt entlüften, bevor Sie mit dem Fahr-
zeug fahren. Luft in der Bremsanlage
verringert die Bremskraft und stellt ein
erhebliches Sicherheitsrisiko dar.
1. Kein Bremshebelspiel
1




Regelmäßige Wartung und Einstellung
7-25
1
2
3
4
5
678
9
10
11
12
GAU36504

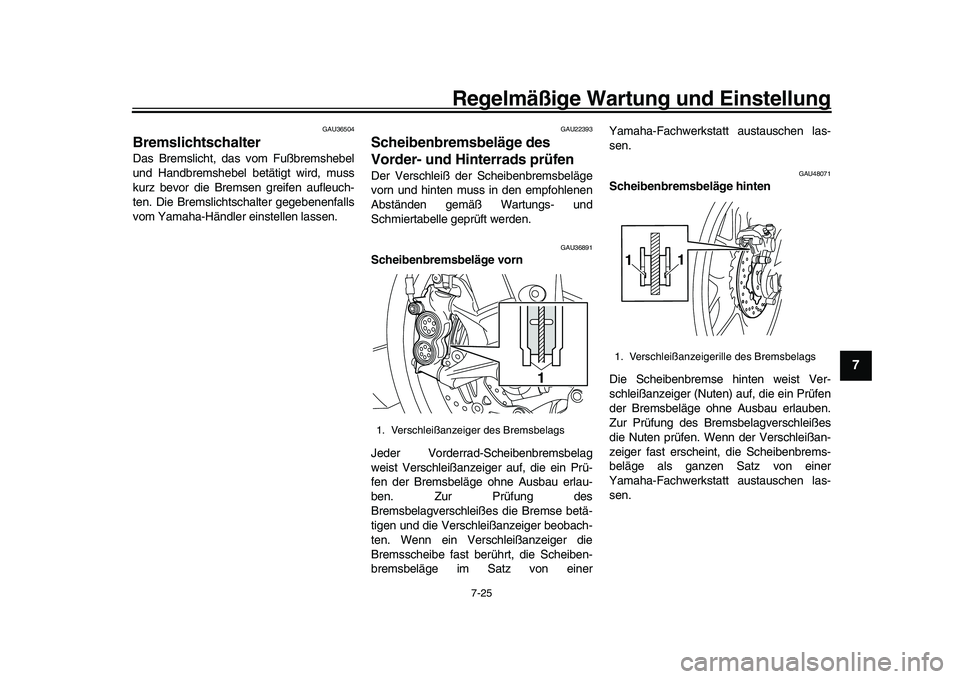

BremslichtschalterDas Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Die Bremslicht schalter gegebenenfalls
vom Yamaha-Händler einstellen lassen.
GAU22393
Scheibenbremsbeläge des
Vorder- und Hinterrads prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU36891
Scheibenbremsbeläge vorn
Jeder Vorderrad-Scheibenbremsbelag
weist Verschleißanzeiger auf, die ein Prü-
fen der Bremsbeläge ohne Ausbau erlau-
ben. Zur Prüfung des
Bremsbelagverschleiße s die Bremse betä-
tigen und die Verschleißanzeiger beobach-
ten. Wenn ein Verschleißanzeiger die
Bremsscheibe fast berührt, die Scheiben-
bremsbeläge im Satz von einer Yamaha-Fachwerkstatt austauschen las-
sen.
GAU48071
Scheibenbremsbeläge hinten
Die Scheibenbremse hinten weist Ver-
schleißanzeiger (Nuten) auf, die ein Prüfen
der Bremsbeläge ohne Ausbau erlauben.
Zur Prüfung des Bremsbelagverschleißes
die Nuten prüfen. Wenn der Verschleißan-
zeiger fast erscheint, die Scheibenbrems-
beläge als ganzen Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
1. Verschleißanzeiger des Bremsbelags
1
1. Verschleißanzeigerille des Bremsbelags
1
1




Regelmäßige Wartung und Einstellung
7-26
1
2
3
4
5
67
8
9
10
11
12
GAU22582

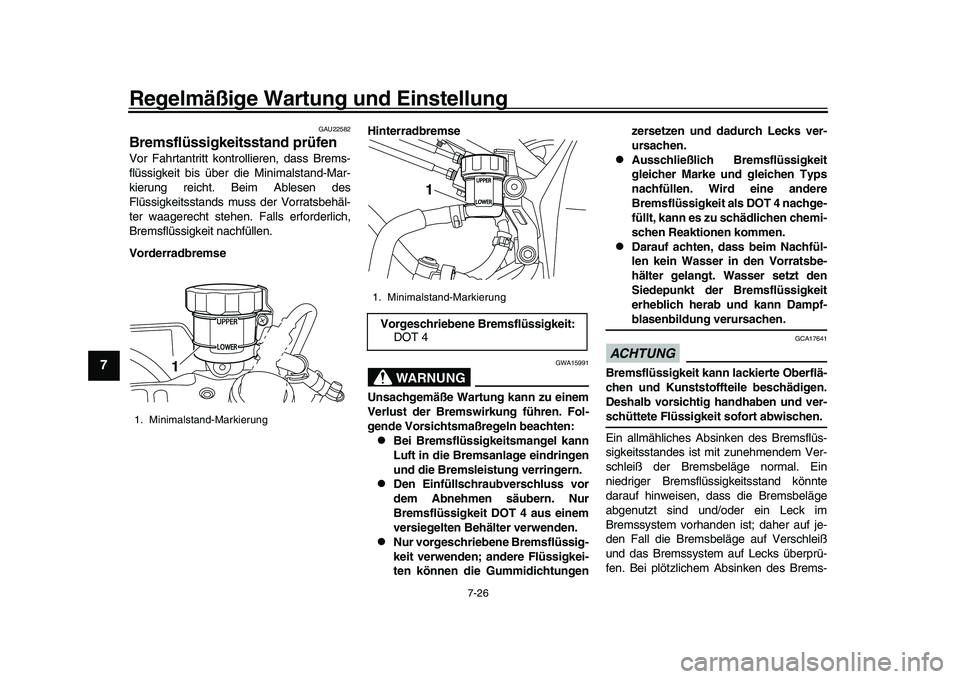

Bremsflüssigkeitsstand prüfenVor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht. Beim Ablesen des
Flüssigkeitsstands muss der Vorratsbehäl-
ter waagerecht stehen. Falls erforderlich,
Bremsflüssigkeit nachfüllen.
Vorderradbremse Hinterradbremse
WARNUNG
GWA15991
Unsachgemäße Wart
ung kann zu einem
Verlust der Bremswirkung führen. Fol-
gende Vorsichtsmaßregeln beachten:
Bei Bremsflüssigkeitsmangel kann
Luft in die Bremsanlage eindringen
und die Bremsleistung verringern.

Den Einfüllschraubverschluss vor
dem Abnehmen säubern. Nur
Bremsflüssigkeit DOT 4 aus einem
versiegelten Behälter verwenden.

Nur vorgeschriebene Bremsflüssig-
keit verwenden; andere Flüssigkei-
ten können die Gummidichtungen zersetzen und dadurch Lecks ver-
ursachen.

Ausschließlich Bremsflüssigkeit
gleicher Marke und gleichen Typs
nachfüllen. Wird eine andere
Bremsflüssigkeit als DOT 4 nachge-
füllt, kann es zu schädlichen chemi-
schen Reaktionen kommen.

Darauf achten, dass beim Nachfül-
len kein Wasser in den Vorratsbe-
hälter gelangt. Wasser setzt den
Siedepunkt der Bremsflüssigkeit
erheblich herab und kann Dampf-blasenbildung verursachen.
ACHTUNG
GCA17641
Bremsflüssigkeit kann lackierte Oberflä-
chen und Kunststoffteile beschädigen.
Deshalb vorsichtig handhaben und ver-schüttete Flüssigkeit sofort abwischen.
Ein allmähliches Absinken des Bremsflüs-
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsb
eläge normal. Ein
niedriger Bremsflüssigkeitsstand könnte
darauf hinweisen, dass die Bremsbeläge
abgenutzt sind und/oder ein Leck im
Bremssystem vorhanden ist; daher auf je-
den Fall die Bremsbeläge auf Verschleiß
und das Bremssystem auf Lecks überprü-
fen. Bei plötzlichem Absinken des Brems-
1. Minimalstand-Markierung
1
1. Minimalstand-MarkierungVorgeschriebene Bremsflüssigkeit: DOT 4
1
