2017 YAMAHA YZF-R1 Betriebsanleitungen (in German)

Funktionen der Instrumente und Bedienungselemente
4-4
1
2
345
6
7
8
9
10
11
12
GAU66054
LenkerarmaturenLinks
Rechts
GAU66091
Lichthupenschalter/LAP-Schalter “ /
LAP”
Zum Betätigen der Lichthupe und zum Mar-
kieren des Beginns einer neuen Runde mit
dem Rundentimer diesen Schalter betäti-
gen.
GAU66021
Abblendschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Abblend-
lichts den Schalter auf “ ” stellen. (Siehe
Seite 7-37.)
GAU66040
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbiegen
den Schalter nach “ ” drücken. Sobald der
Schalter losgelassen wird, kehrt er in seine
Mittelstellung zurück. Um die Blinker auszu-
schalten, den Schalter hineindrücken,
nachdem dieser in seine Mittelstellung zu-
rückgebracht wurde.
GAU66030
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
1. Lichthupenschalter/LAP-Schalter “ /LAP”
2. Abblendschalter “ / ”
3. Warnblinkschalter “ ”
4. Hupenschalter “ ”
5. Blinkerschalter “ / ”
12
543
1. Wahlschalter “MODE”
2. Oben-Taste
3. Mitteltaste
4. Unten-Taste
1. Stopp/Betrieb/Start-Schalter “ / / ”
2. Drehrädchen “ ”1
2
4 31
2




Funktionen der Instrumente und Bedienungselemente
4-5
1
2
34
5
6
7
8
9
10
11
12
GAU66060
Stop/Run/Start-Schalter “ / / ”
Zum Durchdrehen des Motors mit dem
Choke, stellen Sie diesen Schalter auf “ ”,
und drücken Sie anschließend den Schalter
nach unten auf “ ”. Vor dem Starten die
Anweisungen zum Anlassen des Motors le-
sen; siehe dazu Seite 6-1.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU66010
Warnblinkschalter “ ”
Mit dem Zündschlüssel in der Stellung “ON”
oder “ ” diesen Schalter benutzen, um die
Warnblinkanlage einzuschalten (alle Blinker
blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer
gefährlichen Stelle anhalten muss.ACHTUNG
GCA10062
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-rie entladen könnte.
GAU66111
Wahlschalter “MODE”
Der MODE-Schalter dient zum Umschalten
des YRC-Modus oder zum Ändern der
PWR-, TCS- und SCS-Einstellungen auf
dem Hauptbildschirm. Dieser Schalter hat
drei Tasten.
Oben-Taste - diese Taste drücken, um die
gewählte YRC-Einstellung nach oben zu
verändern.
Mitteltaste - diese Taste drücken, um von
links nach rechts zwischen den Optionen
MODE, PWR, TCS und SCS zu scrollen.
Unten-Taste - diese Taste drücken, um die
gewählte YRC-Einstellung nach unten zu
verändern.HINWEIS
Die Mitteltaste wird auch dazu benutzt,
das Launchkontrollsystem zu aktivie-
ren. Wenn das LCS-Symbol grau ist,
die Mitteltaste drücken und gedrückt
halten. Das LCS-Symbol blinkt und
wird weiß, sobald das System aktiviert
wurde.

Das Traktionskontrollsystem kann nur
über den Hauptbildschirm ausgeschal-
tet werden. Mit der Mitteltaste TCS
wählen, dann die Taste drücken und
gedrückt halten, bis TCS OFF ange-
zeigt wird. Zum Wiedereinschalten
des Traktionskontro llsystems die Un- ten-Taste verwenden.

Wenn TCS ausgeschaltet wurde, wer-
den die Systeme SCS, LCS und LIF
ebenfalls für alle YRC-Modi ausge-
schaltet.

Siehe “YRC-Einstellung” auf Seite
4-17 für weitere Informationen zur be-
nutzerdefinierten Einstellung der
YRC-Modi und zu den Einstellstufender YRC-Optionen.
GAU66100
Drehrädchen “ ”
Wenn der Hauptbildschirm auf STREET
MODE (Straßenmodus)
eingestellt ist, kön-
nen Sie mit dem Drehrädchen durch die An-
zeigeelemente der Informationsanzeige
scrollen und die Anzeigeelemente zurück-
setzen.
Wenn der Hauptbildschirm auf TRACK
MODE (Rennstreckenmodus) eingestellt
ist, können Sie mit dem Drehrädchen durch
die Anzeigeelemente der Informationsan-
zeige scrollen, die Anzeigeelemente zu-
rücksetzen und den Rundentimer
aktivieren.
Wenn die Anzeige in den Menübildschirm
(MENU) geändert wurde, können Sie mit
dem Drehrädchen durch die Einstellungs-
module navigieren und Änderungen an den
Einstellungen vornehmen.




Funktionen der Instrumente und Bedienungselemente
4-6
1
2
345
6
7
8
9
10
11
12

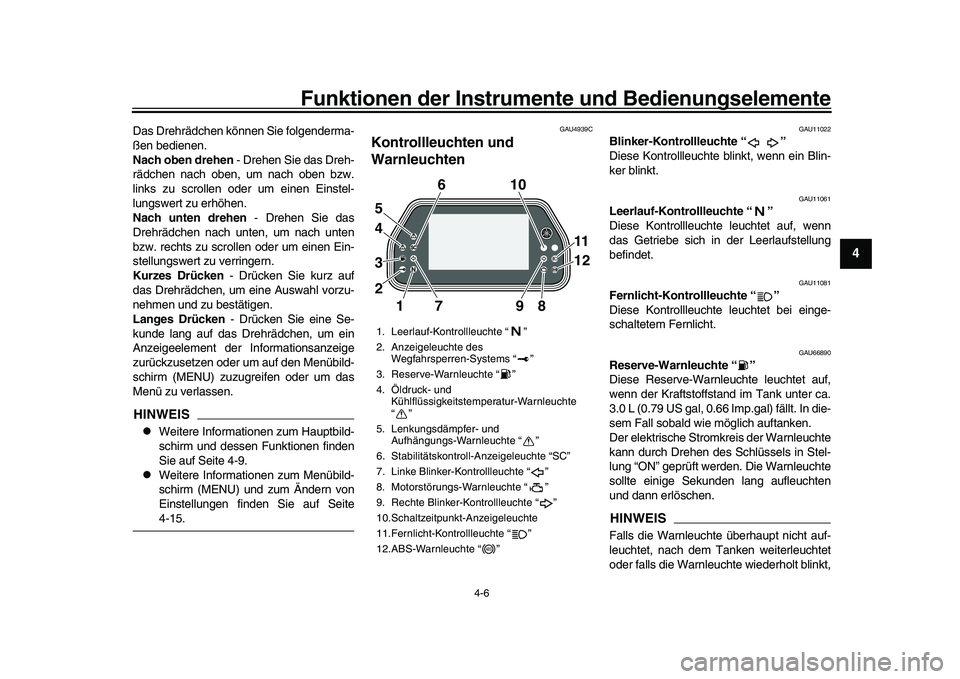

Das Drehrädchen können Sie folgenderma-
ßen bedienen.
Nach oben drehen - Drehen Sie das Dreh-
rädchen nach oben, um nach oben bzw.
links zu scrollen oder um einen Einstel-
lungswert zu erhöhen.
Nach unten drehen - Drehen Sie das
Drehrädchen nach unten, um nach unten
bzw. rechts zu scrollen oder um einen Ein-
stellungswert zu verringern.
Kurzes Drücken - Drücken Sie kurz auf
das Drehrädchen, um eine Auswahl vorzu-
nehmen und zu bestätigen.
Langes Drücken - Drücken Sie eine Se-
kunde lang auf das Drehrädchen, um ein
Anzeigeelement der Informationsanzeige
zurückzusetzen oder um auf den Menübild-
schirm (MENU) zuzugreifen oder um das
Menü zu verlassen.HINWEIS
Weitere Informationen zum Hauptbild-
schirm und dessen Funktionen finden
Sie auf Seite 4-9.

Weitere Informationen zum Menübild-
schirm (MENU) und zum Ändern von
Einstellungen finden Sie auf Seite4-15.
GAU4939C
Kontrollleuchten und
Warnleuchten
GAU11022
Blinker-Kontrollleuchte “ ”
Diese Kontrollleuchte blinkt, wenn ein Blin-
ker blinkt.
GAU11061
Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU66890
Reserve-Warnleuchte “ ”
Diese Reserve-Warnleuchte leuchtet auf,
wenn der Kraftstoffstand im Tank unter ca.
3.0 L (0.79 US gal, 0.66 Imp.gal) fällt. In die-
sem Fall sobald wie möglich auftanken.
Der elektrische Stromk reis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.HINWEISFalls die Warnleuchte überhaupt nicht auf-
leuchtet, nach dem Tanken weiterleuchtet
oder falls die Warnleuchte wiederholt blinkt,
1. Leerlauf-Kontrollleuchte “ ”
2. Anzeigeleuchte des Wegfahrsperren-Systems “ ”
3. Reserve-Warnleuchte “ ”
4. Öldruck- und Kühlflüssigkeitstemperatur-Warnleuchte
“”
5. Lenkungsdämpfer- und Aufhängungs-Warnleuchte “ ”
6. Stabilitätskontroll-Anzeigeleuchte “SC”
7. Linke Blinker-Kontrollleuchte “ ”
8. Motorstörungs-Warnleuchte “ ”
9. Rechte Blinker-Kontrollleuchte “ ”
10.Schaltzeitpunkt-Anzeigeleuchte
11.Fernlicht-Kontrollleuchte “ ”
12.ABS-Warnleuchte “ ”
19 8
2 3 4 610
11
12
7
5
ABS




Funktionen der Instrumente und Bedienungselemente
4-7
1
2
34
5
6
7
8
9
10
11
12

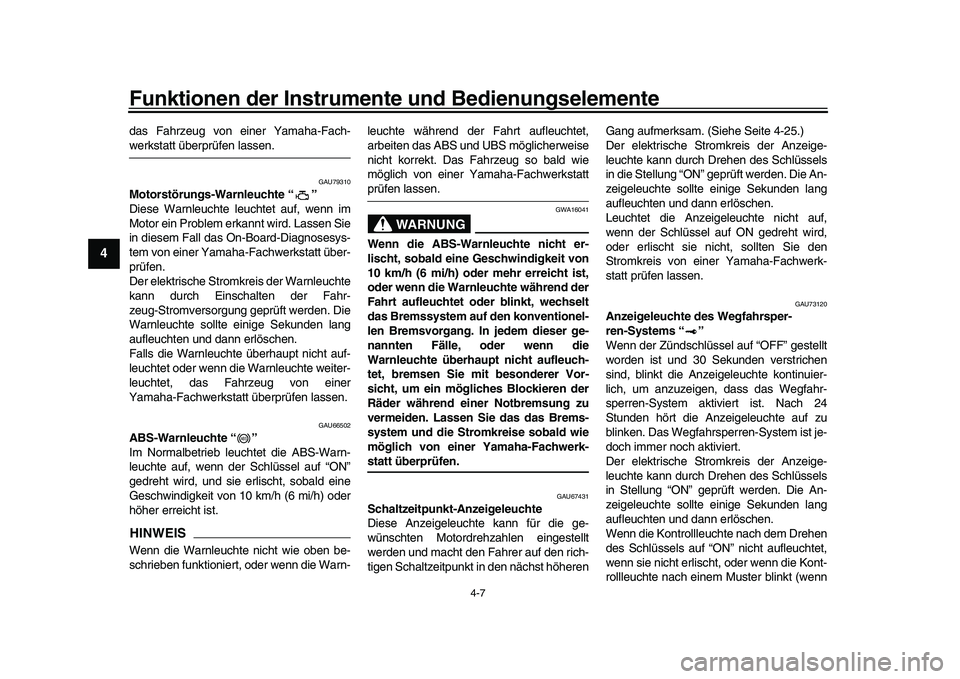

das Fahrzeug von einer Yamaha-Fach-werkstatt überprüfen lassen.
GAU79310
Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Motor ein Problem erkannt wird. Lassen Sie
in diesem Fall das On-Board-Diagnosesys-
tem von einer Yamaha-Fachwerkstatt über-
prüfen.
Der elektrische Stromk reis der Warnleuchte
kann durch Einschalten der Fahr-
zeug-Stromversorgung geprüft werden. Die
Warnleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Falls die Warnleuchte überhaupt nicht auf-
leuchtet oder wenn die Warnleuchte weiter-
leuchtet, das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen lassen.
GAU66502
ABS-Warnleuchte “ ”
Im Normalbetrieb leuchtet die ABS-Warn-
leuchte auf, wenn der Schlüssel auf “ON”
gedreht wird, und sie erlischt, sobald eine
Geschwindigkeit von 10 km/h (6 mi/h) oder
höher erreicht ist.HINWEISWenn die Warnleuchte nicht wie oben be-
schrieben funktioniert, oder wenn die Warn- leuchte während der Fahrt aufleuchtet,
arbeiten das ABS und UBS möglicherweise
nicht korrekt. Das Fahrzeug so bald wie
möglich von einer Yamaha-Fachwerkstatt
prüfen lassen.
WARNUNG
GWA16041
Wenn die ABS-Warnleuchte nicht er-
lischt, sobald eine Geschwindigkeit von
10 km/h (6 mi/h) oder mehr erreicht ist,
oder wenn die Warnleuchte während der
Fahrt aufleuchtet oder blinkt, wechselt
das Bremssystem auf den konventionel-
len Bremsvorgang. In jedem dieser ge-
nannten Fälle, oder wenn die
Warnleuchte überhaupt nicht aufleuch-
tet, bremsen Sie
mit besonderer Vor-
sicht, um ein mögliches Blockieren der
Räder während einer Notbremsung zu
vermeiden. Lassen Sie das das Brems-
system und die Stromkreise sobald wie
möglich von einer Yamaha-Fachwerk-statt überprüfen.
GAU67431
Schaltzeitpunkt-Anzeigeleuchte
Diese Anzeigeleuchte kann für die ge-
wünschten Motordrehzahlen eingestellt
werden und macht den Fahrer auf den rich-
tigen Schaltzeitpunkt in den nächst höheren Gang aufmerksam. (Siehe Seite 4-25.)
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in die Stellung “ON” geprüft werden. Die An-
zeigeleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Leuchtet die Anzeigeleuchte nicht auf,
wenn der Schlüssel auf ON gedreht wird,
oder erlischt sie nicht, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt prüfen lassen.
GAU73120
Anzeigeleuchte des Wegfahrsper-
ren-Systems “ ”
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, blinkt die Anzeigeleuchte kontinuier-
lich, um anzuzeigen,
dass das Wegfahr-
sperren-System aktiviert ist. Nach 24
Stunden hört die Anzeigeleuchte auf zu
blinken. Das Wegfahrs perren-System ist je-
doch immer noch aktiviert.
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die An-
zeigeleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Wenn die Kontrollleuchte nach dem Drehen
des Schlüssels auf “ON” nicht aufleuchtet,
wenn sie nicht erlischt, oder wenn die Kont-
rollleuchte nach einem Muster blinkt (wenn
ABS




Funktionen der Instrumente und Bedienungselemente
4-8
1
2
345
6
7
8
9
10
11
12

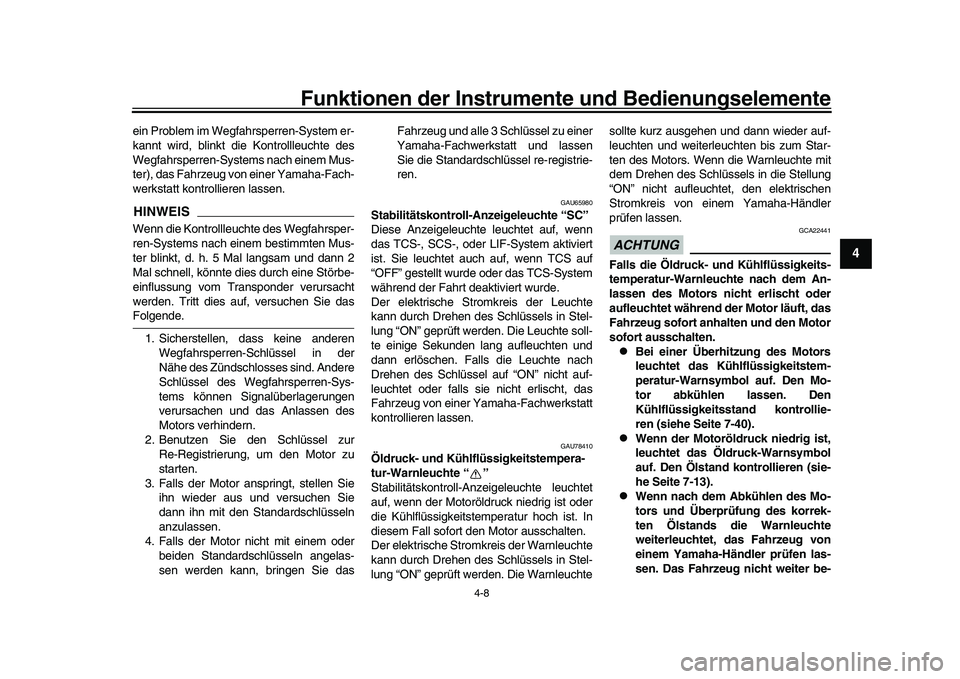

ein Problem im Wegfahrsperren-System er-
kannt wird, blinkt die Kontrollleuchte des
Wegfahrsperren-Systems nach einem Mus-
ter), das Fahrzeug von einer Yamaha-Fach-
werkstatt kontrollieren lassen.HINWEISWenn die Kontrollleuchte des Wegfahrsper-
ren-Systems nach ei nem bestimmten Mus-
ter blinkt, d. h. 5 Mal langsam und dann 2
Mal schnell, könnte dies durch eine Störbe-
einflussung vom Transponder verursacht
werden. Tritt dies auf, versuchen Sie dasFolgende.
1. Sicherstellen, dass keine anderen Wegfahrsperren-Schlüssel in der
Nähe des Zündschlosses sind. Andere
Schlüssel des Wegfahrsperren-Sys-
tems können Signalüberlagerungen
verursachen und das Anlassen des
Motors verhindern.
2. Benutzen Sie den Schlüssel zur Re-Registrierung, um den Motor zu
starten.
3. Falls der Motor anspringt, stellen Sie ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
4. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das Fahrzeug und alle 3 Schlüssel zu einer
Yamaha-Fachwerkstatt und lassen
Sie die Standardschlü
ssel re-registrie-
ren.
GAU65980
Stabilitätskontroll-Anzeigeleuchte “SC”
Diese Anzeigeleuchte leuchtet auf, wenn
das TCS-, SCS-, oder LIF-System aktiviert
ist. Sie leuchtet auch auf, wenn TCS auf
“OFF” gestellt wurde oder das TCS-System
während der Fahrt deaktiviert wurde.
Der elektrische Stro mkreis der Leuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Leuchte soll-
te einige Sekunden lang aufleuchten und
dann erlöschen. Falls die Leuchte nach
Drehen des Schlüssel auf “ON” nicht auf-
leuchtet oder falls sie nicht erlischt, das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen.
GAU78410
Öldruck- und Kühlflüssigkeitstempera-
tur-Warnleuchte “ ”
Stabilitätskontroll-Anzeigeleuchte leuchtet
auf, wenn der Motoröldruck niedrig ist oder
die Kühlflüssigkeitstemperatur hoch ist. In
diesem Fall sofort den Motor ausschalten.
Der elektrische Stromk reis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte sollte kurz ausgehen und dann wieder auf-
leuchten und weiterleuchten bis zum Star-
ten des Motors. Wenn die Warnleuchte mit
dem Drehen des Schlüssels in die Stellung
“ON” nicht aufleuchtet, den elektrischen
Stromkreis von einem Yamaha-Händler
prüfen lassen.
ACHTUNG
GCA22441
Falls die Öldruck- und Kühlflüssigkeits-
temperatur-Warnleuchte nach dem An-
lassen des Motors nicht erlischt oder
aufleuchtet während der Motor läuft, das
Fahrzeug sofort anhalten und den Motor
sofort ausschalten.
Bei einer Überhitzung des Motors
leuchtet das Kühlflüssigkeitstem-
peratur-Warnsymbol auf. Den Mo-
tor abkühlen lassen. Den
Kühlflüssigkeitsstand kontrollie-
ren (siehe
Seite 7-40).

Wenn der Motoröldruck niedrig ist,
leuchtet das Öldruck-Warnsymbol
auf. Den Ölstand kontrollieren (sie-
he Seite 7-13).

Wenn nach dem Abkühlen des Mo-
tors und Überprüfung des korrek-
ten Ölstands die Warnleuchte
weiterleuchtet, das Fahrzeug von
einem Yamaha-Händler prüfen las-
sen. Das Fahrzeug nicht weiter be-




Funktionen der Instrumente und Bedienungselemente
4-9
1
2
34
5
6
7
8
9
10
11
12
treiben!

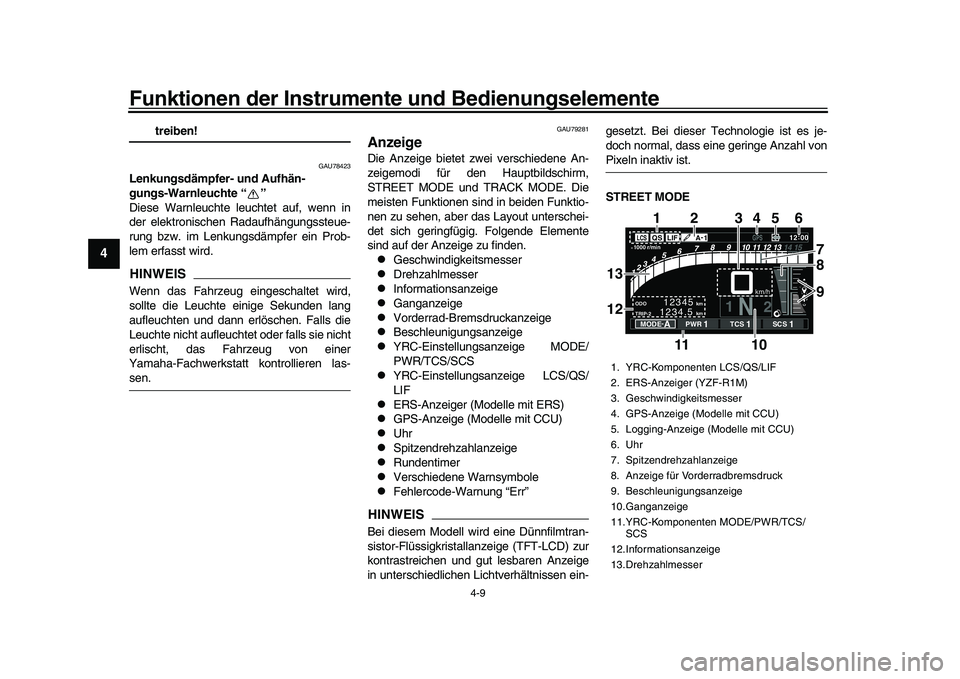

GAU78423
Lenkungsdämpfer- und Aufhän-
gungs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn in
der elektronischen Radaufhängungssteue-
rung bzw. im Lenkungsdämpfer ein Prob-
lem erfasst wird.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie nicht
erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-sen.
GAU79281
AnzeigeDie Anzeige bietet zwei verschiedene An-
zeigemodi für den Hauptbildschirm,
STREET MODE und TRACK MODE. Die
meisten Funktionen sind in beiden Funktio-
nen zu sehen, aber das Layout unterschei-
det sich geringfügig. Folgende Elemente
sind auf der Anzeige zu finden.
Geschwindigkeitsmesser

Drehzahlmesser

Informationsanzeige

Ganganzeige

Vorderrad-Bremsdruckanzeige

Beschleunigungsanzeige

YRC-Einstellungsanzeige MODE/
PWR/TCS/SCS

YRC-Einstellungsanzeige LCS/QS/
LIF

ERS-Anzeiger (Modelle mit ERS)

GPS-Anzeige (Modelle mit CCU)

Uhr

Spitzendrehzahlanzeige

Rundentimer

Verschiedene Warnsymbole

Fehlercode-Warnung “Err”
HINWEISBei diesem Modell wird eine Dünnfilmtran-
sistor-Flüssig kristallanzeige (TFT-LCD) zur
kontrastreichen und gut lesbaren Anzeige
in unterschiedlichen Lichtverhältnissen ein- gesetzt. Bei dieser Technologie ist es je-
doch normal, dass eine geringe Anzahl von
Pixeln inaktiv ist.
STREET MODE1. YRC-Komponenten LCS/QS/LIF
2. ERS-Anzeiger (YZF-R1M)
3. Geschwindigkeitsmesser
4. GPS-Anzeige (Modelle mit CCU)
5. Logging-Anzeige (Modelle mit CCU)
6. Uhr
7. Spitzendrehzahlanzeige
8. Anzeige für Vorderradbremsdruck
9. Beschleunigungsanzeige
10.Ganganzeige
11.YRC-Komponenten MODE/PWR/TCS/
SCS
12.Informationsanzeige
13.Drehzahlmesser
ODO
12345
km
TRIP-2
1234.5
km
1
Ny 2 km/h
·1000 r/minMODE -
A
PWR
1
TCS
1
SCS
1
A
-
1
LCS
QS
LIF
GPS
12 :
00
7
11 1 089
4
1
2
36
5
1312




Funktionen der Instrumente und Bedienungselemente
4-10
1
2
345
6
7
8
9
10
11
12

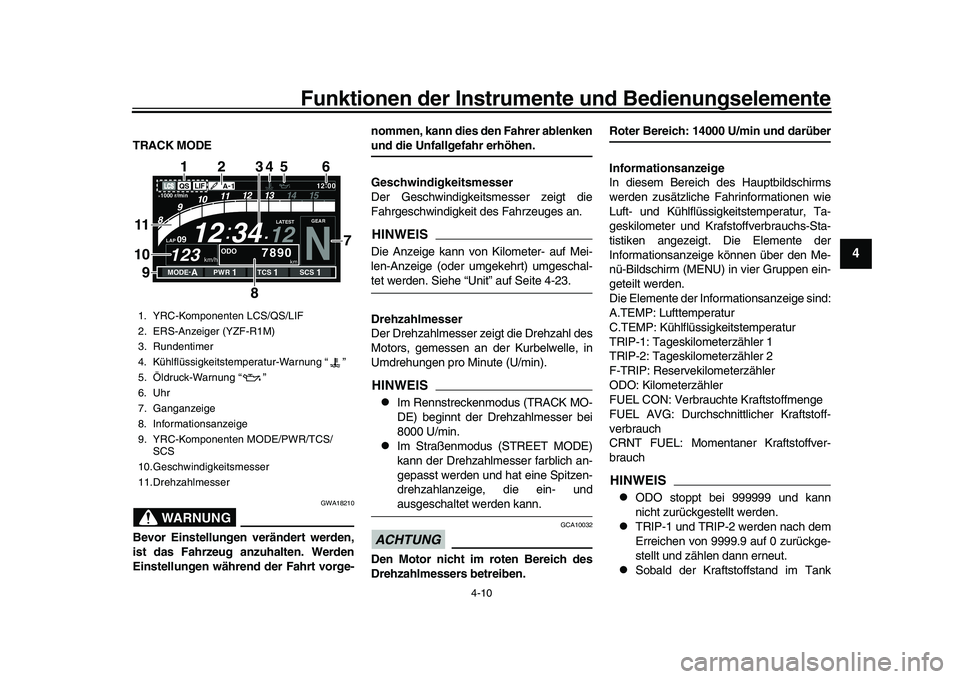

TRACK MODE
WARNUNG
GWA18210
Bevor Einstellungen verändert werden,
ist das Fahrzeug anzuhalten. Werden
Einstellungen während der Fahrt vorge- nommen, kann dies den Fahrer ablenken
und die Unfallgefahr erhöhen.
Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.HINWEISDie Anzeige kann von Kilometer- auf Mei-
len-Anzeige (oder um
gekehrt) umgeschal-tet werden. Siehe “Unit” auf Seite 4-23.
Drehzahlmesser
Der Drehzahlmesser zeigt die Drehzahl des
Motors, gemessen an der Kurbelwelle, in
Umdrehungen pro Minute (U/min).HINWEIS
Im Rennstreckenmodus (TRACK MO-
DE) beginnt der Drehzahlmesser bei
8000 U/min.

Im Straßenmodus (STREET MODE)
kann der Drehzahlmesser farblich an-
gepasst werden und hat eine Spitzen-
drehzahlanzeige, die ein- undausgeschaltet werden kann.
ACHTUNG
GCA10032
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.
Roter Bereich: 14000 U/min und darüber
Informationsanzeige
In diesem Bereich des Hauptbildschirms
werden zusätzliche Fahrinformationen wie
Luft- und Kühlflüssigk eitstemperatur, Ta-
geskilometer und Krafst offverbrauchs-Sta-
tistiken angezeigt. Die Elemente der
Informationsanzeige können über den Me-
nü-Bildschirm (MENU) in vier Gruppen ein-
geteilt werden.
Die Elemente der Informationsanzeige sind:
A.TEMP: Lufttemperatur
C.TEMP: Kühlflüssi gkeitstemperatur
TRIP-1: Tageskilometerzähler 1
TRIP-2: Tageskilometerzähler 2
F-TRIP: Reservekilometerzähler
ODO: Kilometerzähler
FUEL CON: Verbrauchte Kraftstoffmenge
FUEL AVG: Durchschni ttlicher Kraftstoff-
verbrauch
CRNT FUEL: Momentaner Kraftstoffver-
brauchHINWEIS
ODO stoppt bei 999999 und kann
nicht zurückgestellt werden.

TRIP-1 und TRIP-2 werden nach dem
Erreichen von 9999.9 auf 0 zurückge-
stellt und zählen dann erneut.

Sobald der Kraftstoffstand im Tank
1. YRC-Komponenten LCS/QS/LIF
2. ERS-Anzeiger (YZF-R1M)
3. Rundentimer
4. Kühlflüssigkeitstemperatur-Warnung “ ”
5. Öldruck-Warnung “ ”
6. Uhr
7. Ganganzeige
8. Informationsanzeige
9. YRC-Komponenten MODE/PWR/TCS/ SCS
10.Geschwindigkeitsmesser
11.Drehzahlmesser
MODE -
A
PWR
1
TCS
1
SCS
1
km/h
123
ODO
km
7890
GEARN
LAP 09
LATEST12
12 34
·1000 r/min
A
-
1
LC LCS
QS
LIF
12 :
00
11109
8
5
4
1
2
36
7




Funktionen der Instrumente und Bedienungselemente
4-11
1
2
34
5
6
7
8
9
10
11
12
den Reservepegel erreicht hat, er-
scheint F-TRIP automatisch und be-
ginnt, die ab diesem Punkt
zurückgelegten Kilometer zu zählen.

Nachdem aufgetankt und eine gewis-
se Wegstrecke zurückgelegt wurde,
verschwindet F-TRIP wieder automa-
tisch.

Zum Umschalten der Einheiten für den
Kraftstoffverbrauch siehe “Unit” auf
Seite 4-23.

Im Rennstreckenmodus (TRACK MO-
DE), sind in der Informationsanzeige
außerdem die Elemente FASTEST
(schnellste Rundenzeit) und AVE-
RAGE (durchschnittliche Rundenzeit)verfügbar.
Die Elemente TRIP-1, TRIP-2, F-TRIP,
FUEL CON und FUEL AVE können indivi-
duell zurückgesetzt werden.
Zurücksetzen der Elemente der Informati-
onsanzeige1. Mit dem Drehrädchen durch die Ele- mente der Informationsanzeige scrol-
len, bis das Element erscheint, das Sie
zurücksetzen möchten.
2. Das Drehrädchen kurz drücken, wor-
aufhin das Element fünf Sekunden
lang blinkt. (Im Straßenmodus (STREET MODE) blinkt, wenn beide
Elemente zurücksetzbare Elemente
sind, das obere Element zuerst. Scrol-
len Sie nach unten, um das untere Ele-
ment auszuwählen.)
3. Während das Element blinkt, das Drehrädchen eine Sekunde lang ge-
drückt halten.
Ganganzeige
Zeigt an, welcher Gang gerade eingelegt
ist. Dieses Modell hat 6 Gänge und eine
Leerlaufstellung. Die Leerlaufstellung wird
angezeigt durch die Leerlauf-Kontrollleuch-
te “ ” und durch die Ganganzeige “ ”.
Vorderrad-Bremsdruckanzeige
Zeigt an, welcher Bremsdruck auf die Vor-
derradbremsen wirkt.
Beschleunigungsanzeige
Zeigt die Beschleunigungs- und Verzöge-
rungskräfte des Fahrze ugs in Fahrtrichtung
an.
Spitzendrehzahlanzeige
Dieser kleine Balken erscheint kurz im
Drehzahlmesser, um die letzte Spitzen-
drehzahl des Motors zu markieren. YRC-Komponenten
MODE/PWR/TCS/
SCS
Der aktuelle MODE (YRC-Modus) und sei-
ne zugehörigen PWR-, TCS- und SCS-Ein-
stellungen werden hier angezeigt.
Die individuellen Einstellungen für die
YRC-Komponenten PWR, TCS, SCS, LCS,
QSS und LIF können in vier Gruppen einge-
teilt und für jede Gruppe individuell einge-
stellt werden. Diese Gruppen von
Einstellungen sind die YRC-Modi MODE-A,
MODE-B, MODE-C und MODE-D. Wech-
seln Sie mit dem Modus-Schalter die
YRC-Modi oder ändern Sie die Einstellun-
gen der YRC-Komponenten im Hauptbild-
schirm.
HINWEISDie YRC-Modi werden werkseitig auf ver-
schiedene Fahrbedingungen voreingestellt.
Bei Verwendung der Werksvoreinstellun-
gen gibt es die folgenden YRC-Modi.
MODE-A ist für den Renneinsatz ge-
eignet.

MODE-B ist eine we ichere Einstellung
für Rennen.

MODE-C ist für den Straßeneinsatz
geeignet.

MODE-D ist für Touring oder Fahrtenbei Regen geeignet.
