Regelmäßige Wartung und Einstellung
7-27
1
2
3
4
5
678
9
10
11
12
flüssigkeitsstandes die Bremsanlage vor
dem nächsten Fahrtantritt von einer
Yamaha-Fachwerkstatt überprüfen lassen.
GAU22733
Bremsflüssigkeit wechselnDie Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle von einer Yamaha-Fach-
werkstatt gewechselt werden. Zusätzlich
sollten die Öldichtungen der Hauptbrems-
zylinder und der Bremssättel, sowie die
Bremsschläuche, in den unten aufgeführten
Abständen gewechselt werden, oder wenn
sie beschädigt oder undicht sind.
Öldichtungen: Alle zwei Jahre erneu-
ern.

Bremsschläuche: Alle vier Jahre er-
neuern.
GAU22762
Antriebsketten-DurchhangDen Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU74251
Kettendurchhang prüfen 1. Das Motorrad auf den Seitenständer
stellen.HINWEISBeim Prüfen und Einstellen des An-
triebsketten-Durchhangs darf auf demFahrzeug keine Belastung sein.
2. Das Getriebe in Leerlaufstellung schalten.
3. Den Kettendurchhang, wie in der Ab- bildung gezeigt, messen.1. Antriebsketten-Durchhang
1




Regelmäßige Wartung und Einstellung
7-28
1
2
3
4
5
67
8
9
10
11
12
4. Den Antriebsketten-Durchhang ggf. folgendermaßen korrigieren.
ACHTUNG: Ein nicht angemesse-
ner Antriebskettendurchhang über-
lastet den Motor und andere
wichtige Teile des Motorrads und
kann zu einem Kettenschlupf oder
-riss führen. Daher darauf achten,
dass der Kettendurchhang sich im-
mer im Sollbereich befindet.
[GCA10572]
GAU74260

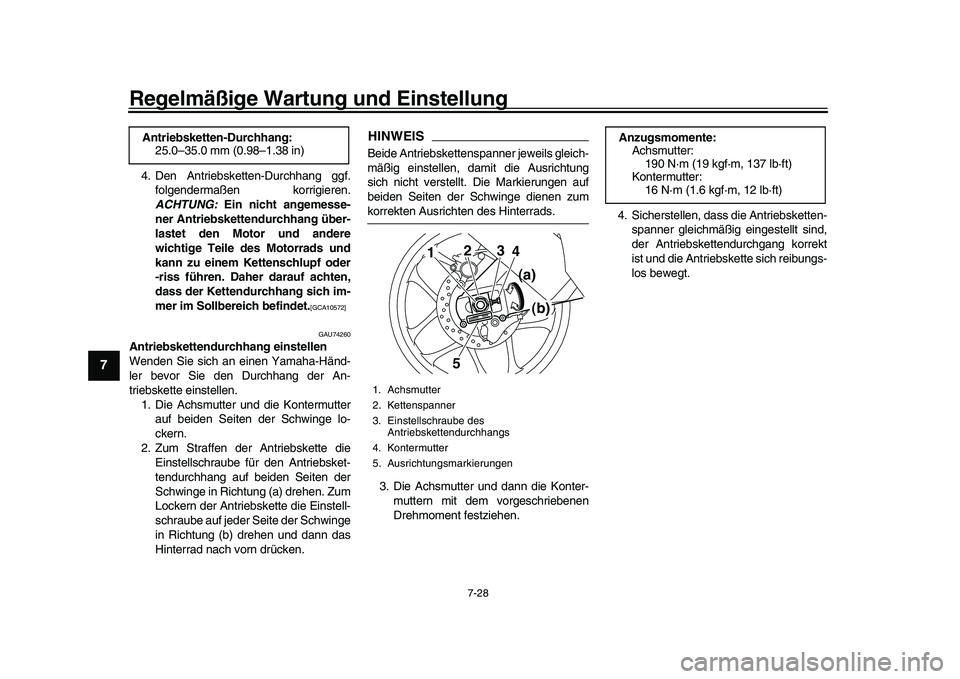

Antriebskettendurchhang einstellen
Wenden Sie sich an einen Yamaha-Händ-
ler bevor Sie den Durchhang der An-
triebskette einstellen.1. Die Achsmutter und die Kontermutter auf beiden Seiten der Schwinge lo-
ckern.
2. Zum Straffen der Antriebskette die Einstellschraube für den Antriebsket-
tendurchhang auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwinge
in Richtung (b) drehen und dann das
Hinterrad nach vorn drücken.
HINWEISBeide Antriebskettenspanner jeweils gleich-
mäßig einstellen, damit die Ausrichtung
sich nicht verstellt. Die Markierungen auf
beiden Seiten der Schwinge dienen zumkorrekten Ausrichten des Hinterrads.
3. Die Achsmutter und dann die Konter- muttern mit dem vorgeschriebenen
Drehmoment festziehen. 4. Sicherstellen, dass die Antriebsketten-
spanner gleichmäßig eingestellt sind,
der Antriebskettendurchgang korrekt
ist und die Antriebskette sich reibungs-
los bewegt.
Antriebsketten-Durchhang:
25.0–35.0 mm (0.98–1.38 in)1. Achsmutter
2. Kettenspanner
3. Einstellschraube des
Antriebskettendurchhangs
4. Kontermutter
5. Ausrichtungsmarkierungen
1
2 3
45
(a)
(b)
Anzugsmomente: Achsmutter:190 N·m (19 kgf·m, 137 lb·ft)
Kontermutter:
16 N·m (1.6 kgf·m, 12 lb·ft)




Regelmäßige Wartung und Einstellung
7-29
1
2
3
4
5
678
9
10
11
12
GAU23026

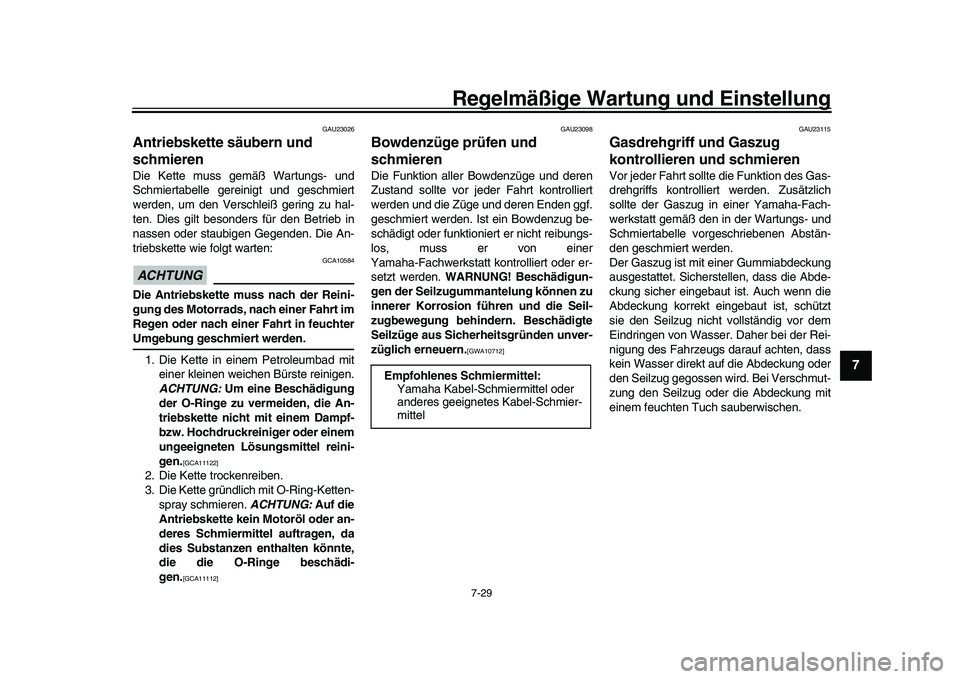

Antriebskette säubern und
schmierenDie Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG
GCA10584
Die Antriebskette muss nach der Reini-
gung des Motorrads, nach einer Fahrt im
Regen oder nach einer Fahrt in feuchterUmgebung geschmiert werden. 1. Die Kette in einem Petroleumbad mit einer kleinen weichen Bürste reinigen.
ACHTUNG: Um eine Beschädigung
der O-Ringe zu vermeiden, die An-
triebskette nicht mit einem Dampf-
bzw. Hochdruckreiniger oder einem
ungeeigneten Lösungsmittel reini-
gen.
[GCA11122]
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren. ACHTUNG: Auf die
Antriebskette kein Motoröl oder an-
deres Schmiermittel auftragen, da
dies Substanzen enthalten könnte,
die die O-Ringe beschädi-
gen.
[GCA11112] GAU23098
Bowdenzüge prüfen und
schmierenDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer
Yamaha-Fachwerkstatt
kontrolliert oder er-
setzt werden. WARNUNG! Beschädigun-
gen der Seilzugummantelung können zu
innerer Korrosion führen und die Seil-
zugbewegung behindern. Beschädigte
Seilzüge aus Sicherheitsgründen unver-
züglich erneuern.
[GWA10712] GAU23115
Gasdrehgriff und Gaszug
kontrollieren und schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstel
len, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Verschmut-
zung den Seilzug oder die Abdeckung mit
einem feuchten Tuch sauberwischen.
Empfohlenes Schmiermittel:
Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel




Regelmäßige Wartung und Einstellung
7-30
1
2
3
4
5
67
8
9
10
11
12
GAU44276

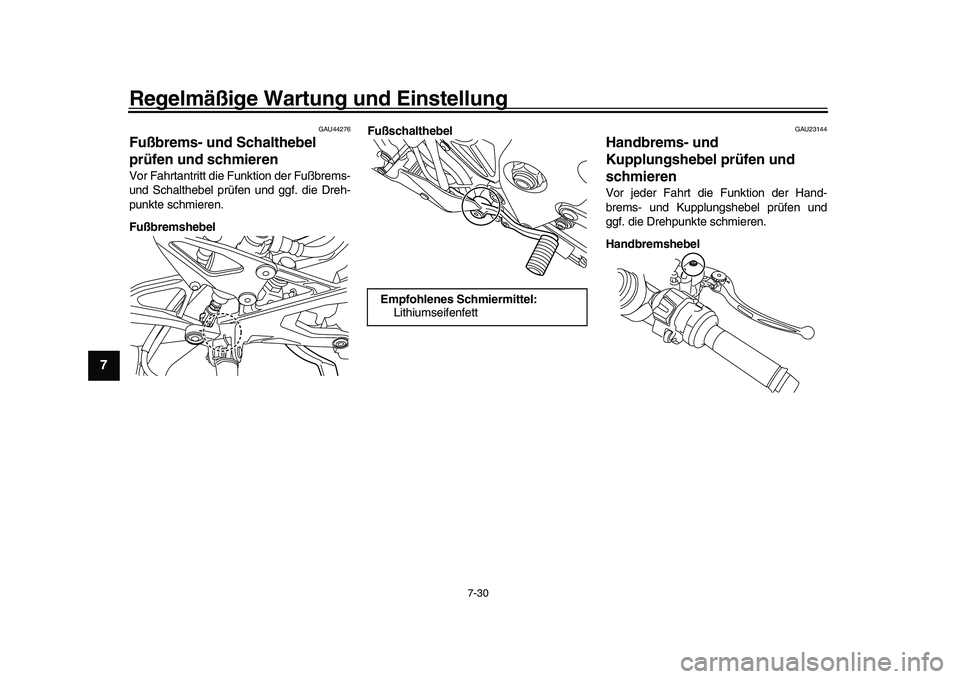

Fußbrems- und Schalthebel
prüfen und schmierenVor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Fußbremshebel Fußschalthebel
GAU23144
Handbrems- und
Kupplungshebel prüfen und
schmierenVor jeder Fahrt die Funktion der Hand-
brems- und Kuppl
ungshebel prüfen und
ggf. die Drehpunkte schmieren.
Handbremshebel
Empfohlenes Schmiermittel: Lithiumseifenfett




Regelmäßige Wartung und Einstellung
7-31
1
2
3
4
5
678
9
10
11
12

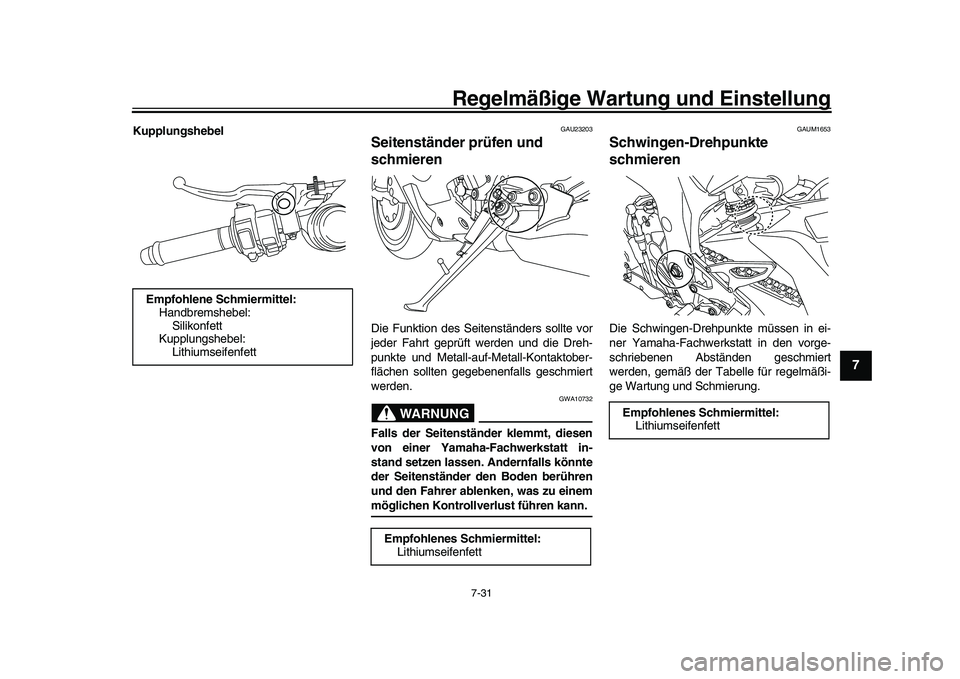

Kupplungshebel
GAU23203
Seitenständer prüfen und
schmierenDie Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10732
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stand setzen lassen. Andernfalls könnte
der Seitenständer den Boden berühren
und den Fahrer ablenken, was zu einemmöglichen Kontrollverlust führen kann.
GAUM1653
Schwingen-Drehpunkte
schmierenDie Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert
werden, gemäß der Tabelle für regelmäßi-
ge Wartung und Schmierung.
Empfohlene Schmiermittel:
Handbremshebel: Silikonfett
Kupplungshebel:
Lithiumseifenfett
Empfohlenes Schmiermittel:Lithiumseifenfett
Empfohlenes Schmiermittel:Lithiumseifenfett




Regelmäßige Wartung und Einstellung
7-32
1
2
3
4
5
67
8
9
10
11
12
GAU23273

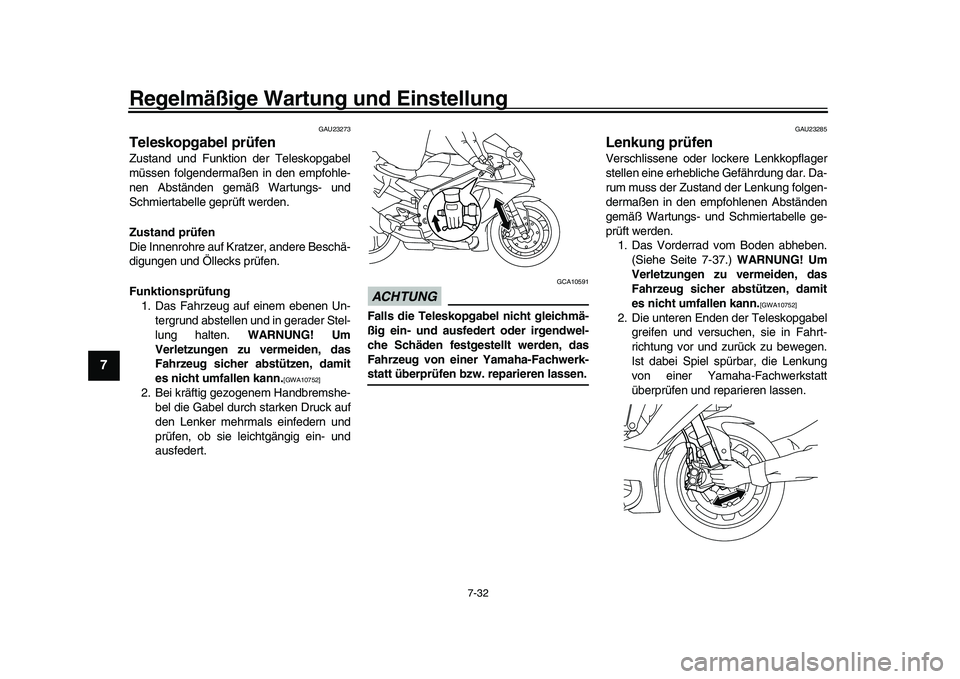

Teleskopgabel prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfung 1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10591
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen.
GAU23285
Lenkung prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.1. Das Vorderrad vom Boden abheben. (Siehe Seite 7-37.) WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.




Regelmäßige Wartung und Einstellung
7-33
1
2
3
4
5
678
9
10
11
12
GAU23292

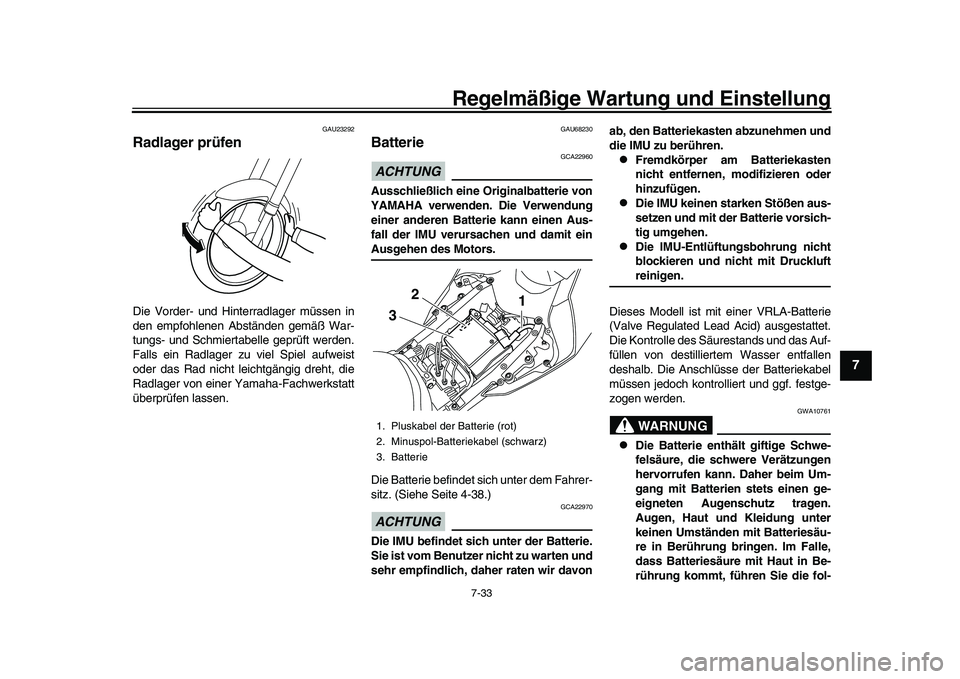

Radlager prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU68230
BatterieACHTUNG
GCA22960
Ausschließlich eine Originalbatterie von
YAMAHA verwenden. Die Verwendung
einer anderen Batterie kann einen Aus-
fall der IMU verursachen und damit einAusgehen des Motors.
Die Batterie befindet sich unter dem Fahrer-
sitz. (Siehe Seite 4-38.)ACHTUNG
GCA22970
Die IMU befindet sich unter der Batterie.
Sie ist vom Benutzer nicht zu warten und
sehr empfindlich, daher raten wir davon ab, den Batteriekasten abzunehmen und
die IMU zu berühren.

Fremdkörper am Batteriekasten
nicht entfernen, modifizieren oder
hinzufügen.

Die IMU keinen starken Stößen aus-
setzen und mit der
Batterie vorsich-
tig umgehen.

Die IMU-Entlüftungsbohrung nicht
blockieren und nicht mit Druckluftreinigen.
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des S äurestands und das Auf-
füllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.WARNUNG
GWA10761

Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
1. Pluskabel der Batterie (rot)
2. Minuspol-Batteri ekabel (schwarz)
3. Batterie
1
2
3




Regelmäßige Wartung und Einstellung
7-34
1
2
3
4
5
67
8
9
10
11
12
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was- ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.

Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Ba tterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.

DIES UND BATTERIEN VON KIN-DERN FERN HALTEN.

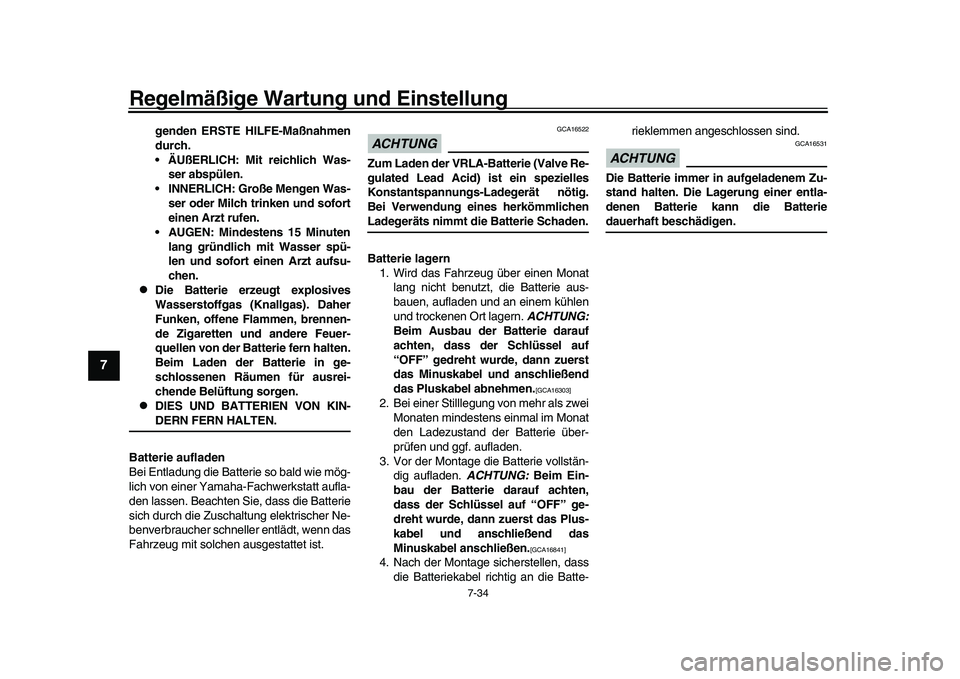

Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
ACHTUNG
GCA16522
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichenLadegeräts nimmt di e Batterie Schaden.
Batterie lagern 1. Wird das Fahrzeug über einen Monat lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16303]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän- dig aufladen. ACHTUNG: Beim Ein-
bau der Batterie darauf achten,
dass der Schlüssel auf “OFF” ge-
dreht wurde, dann zuerst das Plus-
kabel und anschließend das
Minuskabel anschließen.
[GCA16841]
4. Nach der Montage sicherstellen, dass die Batteriekabel richtig an die Batte- rieklemmen angeschlossen sind.
ACHTUNG
GCA16531
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batteriedauerhaft beschädigen.
