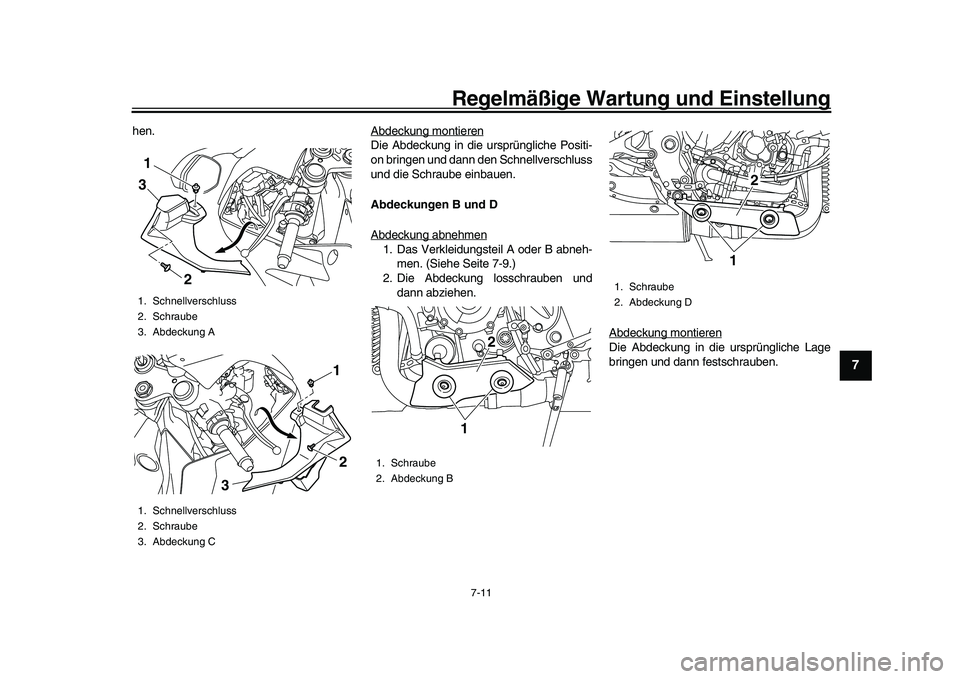

hen. Abdeckung montieren
Die Abdeckung in die ursprüngliche Positi-
on bringen und dann den Schnellverschluss
und die Schraube einbauen.
Abdeckungen B und D
Abdeckung abnehmen1. Das Verkleidungsteil A oder B abneh-
men. (Siehe Seite 7-9.)
2. Die Abdeckung losschrauben und dann abziehen.
Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
1. Schnellverschluss
2. Schraube
3. Abdeckung A
1. Schnellverschluss
2. Schraube
3. Abdeckung C
2
1
3
1
2
3
1. Schraube
2. Abdeckung B
2
1
1. Schraube
2. Abdeckung D
2
1
BX4-9-G0_1.book 11 ページ ２０１７年３月６日　月曜日　午後４時２分

Regelmäßige Wartung und Einstellung
7-12
1
2
3
4
5
67
8
9
10
11
12
GAU67110

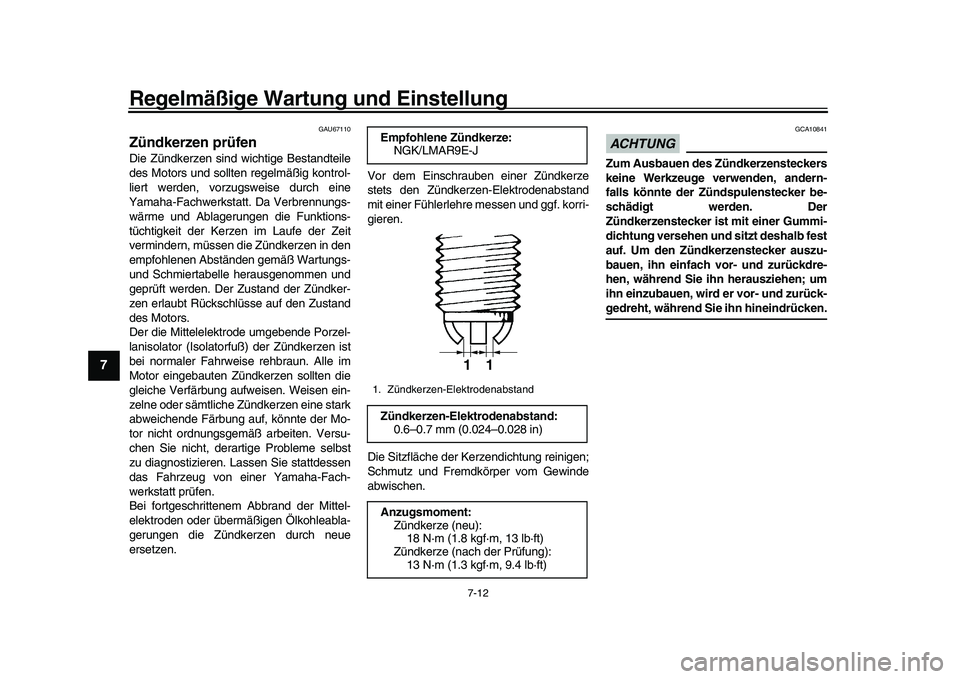

Zündkerzen prüfenDie Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit
vermindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittel-
elektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue
ersetzen. Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
ACHTUNG
GCA10841
Zum Ausbauen des
Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der
Zündkerzenstecker ist mit einer Gummi-
dichtung versehen und sitzt deshalb fest
auf. Um den Zündker zenstecker auszu-
bauen, ihn einfach vor- und zurückdre-
hen, während Sie ihn herausziehen; um
ihn einzubauen, wird er vor- und zurück-gedreht, während Sie ihn hineindrücken.
Empfohlene Zündkerze:
NGK/LMAR9E-J
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:0.6–0.7 mm (0.024–0.028 in)
Anzugsmoment: Zündkerze (neu):18 N·m (1.8 kgf·m, 13 lb·ft)
Zündkerze (nach der Prüfung):
13 N·m (1.3 kgf·m, 9.4 lb·ft)
1
1




Regelmäßige Wartung und Einstellung
7-13
1
2
3
4
5
678
9
10
11
12
GAU36112
KanisterDieses Modell ist mit einem Kanister ausge-
stattet, um zu verhindern, dass Kraftstoff-
dämpfe in die Atmosphäre gelangen. Vor
Inbetriebnahme des Fahrzeugs sicherstel-
len, dass Folgendes kontrolliert wird:
Jeden Schlauchanschluss kontrollie-
ren.

Jeden Schlauch und Kanister auf Ris-
se oder Beschädigung kontrollieren.
Bei Beschädigung ersetzen.

Sicherstellen, dass die Kanisterentlüf-
tung nicht blockiert ist, und ggf. reini-
gen.
GAU66533

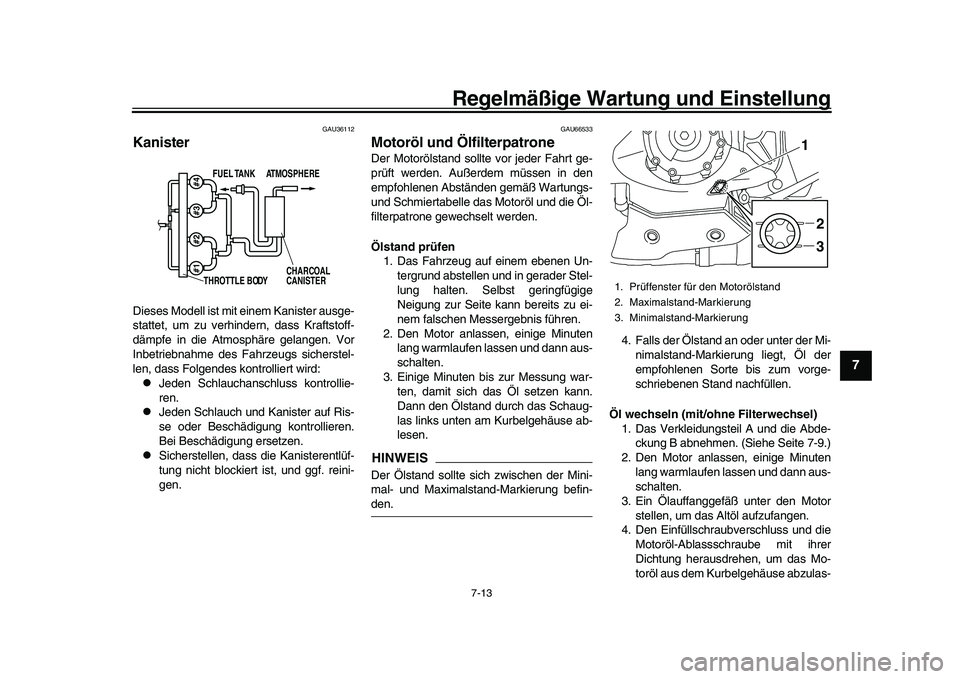

Motoröl und ÖlfilterpatroneDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die Öl-
filterpatrone gewechselt werden.
Ölstand prüfen 1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader Stel-
lung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten lang warmlaufen lassen und dann aus-
schalten.
3. Einige Minuten bis zur Messung war- ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Schaug-
las links unten am Kurbelgehäuse ab-
lesen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den. 4. Falls der Ölstand an oder unter der Mi-
nimalstand-Markierung liegt, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.

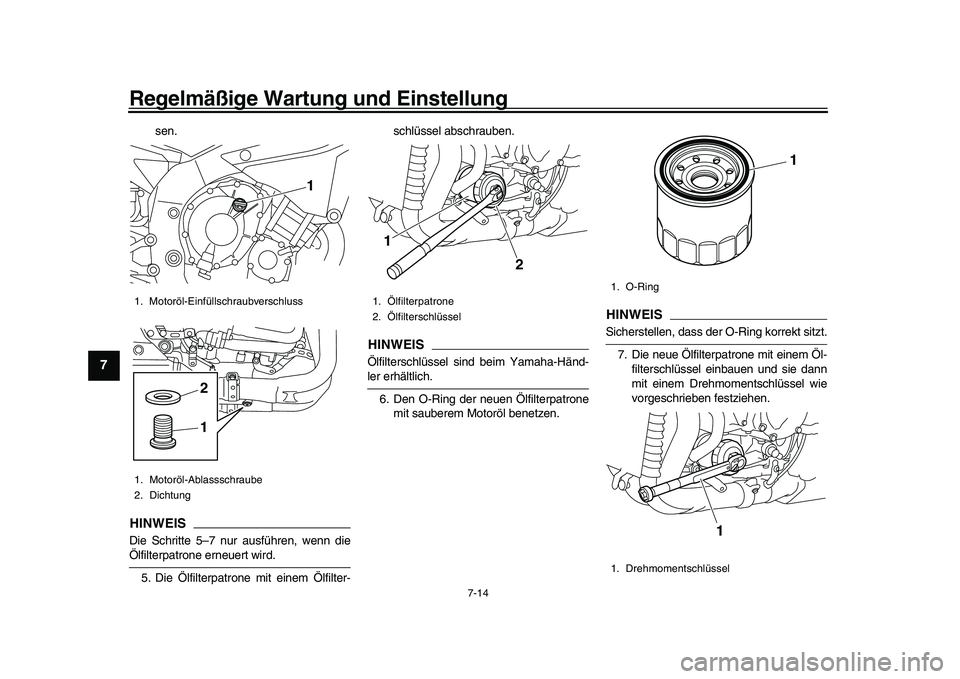

Öl wechseln (mit/ohne Filterwechsel) 1. Das Verkleidungsteil A und die Abde- ckung B abnehmen. (Siehe Seite 7-9.)
2. Den Motor anlassen, einige Minuten lang warmlaufen lassen und dann aus-
schalten.
3. Ein Ölauffanggefäß unter den Motor stellen, um das Altöl aufzufangen.
4. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen , um das Mo-
toröl aus dem Kurbelgehäuse abzulas-
#4#3#2#1
FUEL TANK
THROTTLE BODY CHARCOAL
CANISTER
ATMOSPHERE
1. Prüffenster für den Motorölstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
2
3
1




Regelmäßige Wartung und Einstellung
7-14
1
2
3
4
5
67
8
9
10
11
12
sen.
HINWEISDie Schritte 5–7 nur ausführen, wenn dieÖlfilterpatrone erneuert wird. 5. Die Ölfilterpatrone mit einem Ölfilter- schlüssel abschrauben.
HINWEISÖlfilterschlüssel sind beim Yamaha-Händ-ler erhältlich.
6. Den O-Ring der neuen Ölfilterpatrone mit sauberem Motoröl benetzen.
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.
7. Die neue Ölfilterpatrone mit einem Öl- filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.
1. Motoröl-Einfüllschraubverschluss
1. Motoröl-Ablassschraube
2. Dichtung
1
12
1. Ölfilterpatrone
2. Ölfilterschlüssel1
2
1. O-Ring
1. Drehmomentschlüssel
1
1




Regelmäßige Wartung und Einstellung
7-15
1
2
3
4
5
678
9
10
11
12
8. Die Motoröl-Ablassschraube mit einer neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
9. Die vorgeschriebene Menge des emp- fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.HINWEISVerschüttetes Öl auf allen Motorteilen abwi-
schen, nachdem der Motor und die Auspuff-anlage abgekühlt sind.
ACHTUNG
GCA11621

Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.

Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-dringen.
10. Den Motor anlassen und einige Minu- ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
HINWEISBei korrektem Ölstand darf die Öldruck- und
Kühlflüssigkeitstemperatur-Warnleuchte
nach dem Anlassen des Motors nicht mehrleuchten.ACHTUNG
GCA22490
Wenn die Öldruck- und Kühlflüssigkeits-
temperatur-Warnleuchte blinkt oder dauerhaft leuchtet, obwohl der Ölstand
korrekt ist, sofort den Motor ausschalten
und das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen las-
sen.
11. Den Motor ausschalten, einige Minu- ten warten, damit sich das Öl setzen
kann und dann den Ölstand prüfen
und ggf. Öl nachfüllen.
12. Das Verkleidungsteil und die Abde- ckung einbauen.
Anzugsmoment:
Ölfilterpatrone: 17 N·m (1.7 kgf·m, 12 lb·ft)
Anzugsmoment: Motoröl-Ablassschraube:
23 N·m (2.3 kgf·m, 17 lb·ft)
Empfohlene Ölsorte: Vollsynthetisch
10W-40, 15W-50
Füllmenge:
Ölwechsel: 3.90 L (4.12 US qt, 3.43 Imp.qt)
Mit Ölfilterausbau:
4.10 L (4.33 US qt, 3.61 Imp.qt)




Regelmäßige Wartung und Einstellung
7-16
1
2
3
4
5
67
8
9
10
11
12
GAU20071

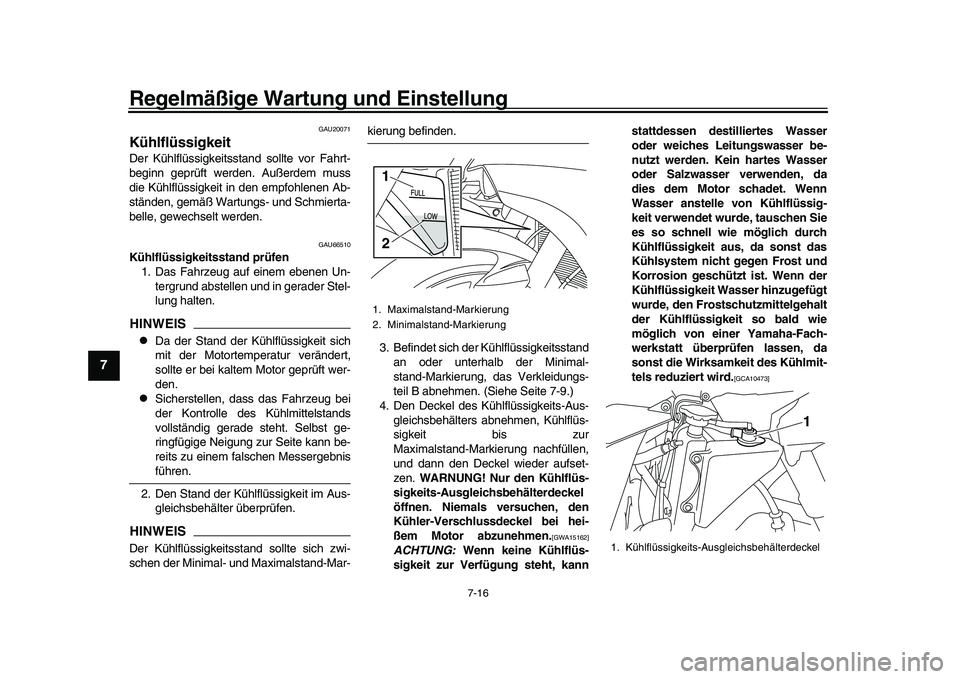

KühlflüssigkeitDer Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU66510
Kühlflüssigkeitsstand prüfen 1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEIS
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.

Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnisführen.
2. Den Stand der Kühlflüssigkeit im Aus- gleichsbehälter überprüfen.
HINWEISDer Kühlflüssigkeitsst and sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-
kierung befinden.
3. Befindet sich der Kühlflüssigkeitsstand an oder unterhalb der Minimal-
stand-Markierung, das Verkleidungs-
teil B abnehmen. (Siehe Seite 7-9.)
4. Den Deckel des K ühlflüssigkeits-Aus-
gleichsbehälters abnehmen, Kühlflüs-
sigkeit bis zur
Maximalstand-Mark ierung nachfüllen,
und dann den Deckel wieder aufset-
zen. WARNUNG! Nur den Kühlflüs-
sigkeits-Ausgleichsbehälterdeckel
öffnen. Niemals versuchen, den
Kühler-Verschlussdeckel bei hei-
ßem Motor abzunehmen.
[GWA15162]
ACHTUNG: Wenn keine Kühlflüs-
sigkeit zur Verfügung steht, kann stattdessen destilliertes Wasser
oder weiches Leitungswasser be-
nutzt werden. Kein hartes Wasser
oder Salzwasser verwenden, da
dies dem Motor schadet. Wenn
Wasser anstelle von Kühlflüssig-
keit verwendet wurde, tauschen Sie
es so schnell wie möglich durch
Kühlflüssigkeit aus, da sonst das
Kühlsystem nicht gegen Frost und
Korrosion geschützt ist. Wenn der
Kühlflüssigkeit Wasser hinzugefügt
wurde, den Frostschutzmittelgehalt
der Kühlflüssigkeit so bald wie
möglich von einer Yamaha-Fach-
werkstatt überprüfen lassen, da
sonst die Wirksamkeit des Kühlmit-
tels reduziert wird.
[GCA10473]
1. Maximalstand-Markierung
2. Minimalstand-Markierung1
2
1. Kühlflüssigkeits-Aus
gleichsbehälterdeckel
1




Regelmäßige Wartung und Einstellung
7-17
1
2
3
4
5
678
9
10
11
12
5. Das Verkleidungsteil montieren.
GAU66520

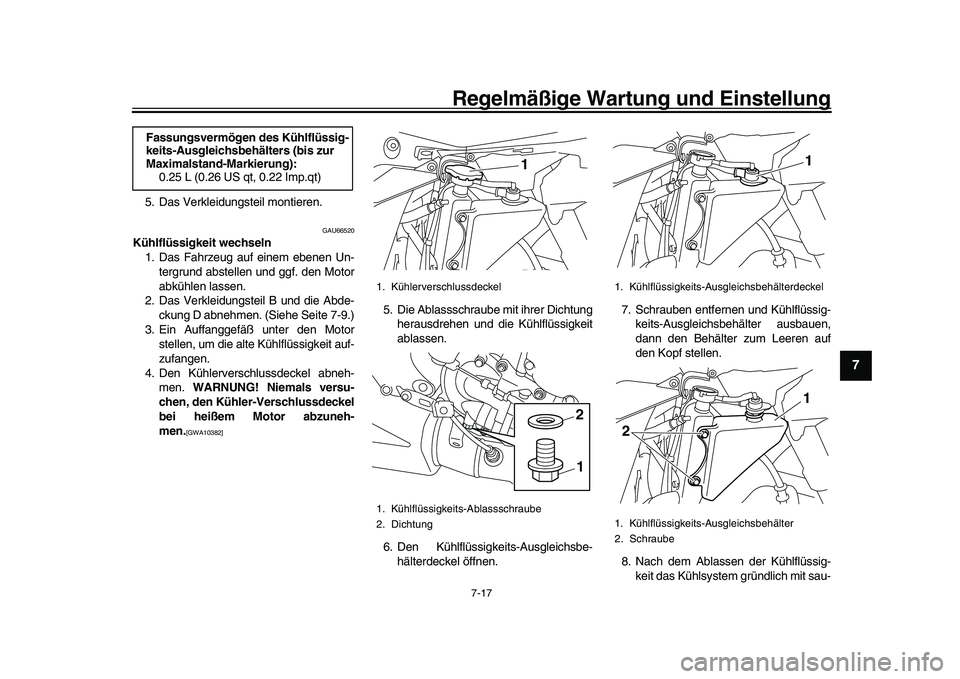

Kühlflüssigkeit wechseln 1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und ggf. den Motor
abkühlen lassen.
2. Das Verkleidungsteil B und die Abde- ckung D abnehmen. (Siehe Seite 7-9.)
3. Ein Auffanggefäß unter den Motor stellen, um die alte Kühlflüssigkeit auf-
zufangen.
4. Den Kühlerverschlussdeckel abneh- men. WARNUNG! Niemals versu-
chen, den Kühler-Verschlussdeckel
bei heißem Motor abzuneh-
men.
[GWA10382]
5. Die Ablassschraube mit ihrer Dichtung herausdrehen und die Kühlflüssigkeit
ablassen.
6. Den Kühlflüssigkeits-Ausgleichsbe- hälterdeckel öffnen. 7. Schrauben entfernen und Kühlflüssig-
keits-Ausgleichsbehälter ausbauen,
dann den Behälter zum Leeren auf
den Kopf stellen.
8. Nach dem Ablassen der Kühlflüssig- keit das Kühlsystem gründlich mit sau-
Fassungsvermögen des Kühlflüssig-
keits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)1. Kühlerverschlussdeckel
1. Kühlflüssigkeits-Ablassschraube
2. Dichtung
1
12
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
1. Kühlflüssigkeits-Ausgleichsbehälter
2. Schraube
11
2




Regelmäßige Wartung und Einstellung
7-18
1
2
3
4
5
67
8
9
10
11
12

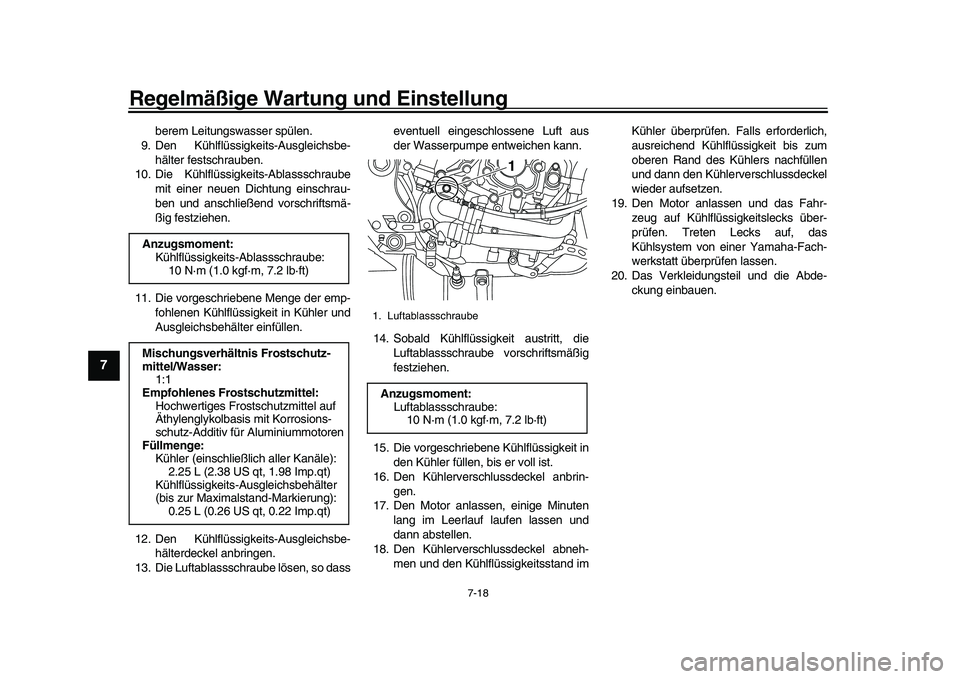

berem Leitungswasser spülen.
9. Den Kühlflüssigkeits-Ausgleichsbe-
hälter festschrauben.
10. Die Kühlflüssigkeits-Ablassschraube mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
11. Die vorgeschriebene Menge der emp- fohlenen Kühlflüssigkeit in Kühler und
Ausgleichsbehälter einfüllen.
12. Den Kühlflüssigkeits-Ausgleichsbe- hälterdeckel anbringen.
13. Die Luftablassschraube lösen, so dass eventuell eingeschlossene Luft aus
der Wasserpumpe entweichen kann.
14. Sobald Kühlflüssigkeit austritt, die Luftablassschraube vorschriftsmäßig
festziehen.
15. Die vorgeschriebene Kühlflüssigkeit in den Kühler füllen, bis er voll ist.
16. Den Kühlerverschlussdeckel anbrin-
gen.
17. Den Motor anlassen, einige Minuten lang im Leerlauf laufen lassen und
dann abstellen.
18. Den Kühlerverschlussdeckel abneh- men und den Kühlflüssigkeitsstand im Kühler überprüfen. Falls erforderlich,
ausreichend Kühlflüssigkeit bis zum
oberen Rand des Kühlers nachfüllen
und dann den Kühlerverschlussdeckel
wieder aufsetzen.
19. Den Motor anlassen und das Fahr- zeug auf Kühlflüssi gkeitslecks über-
prüfen. Treten Lecks auf, das
Kühlsystem von einer Yamaha-Fach-
werkstatt überprüfen lassen.
20. Das Verkleidungsteil und die Abde-
ckung einbauen.
Anzugsmoment:
Kühlflüssigkeits-Ablassschraube:10 N·m (1.0 kgf·m, 7.2 lb·ft)
Mischungsverhältnis Frostschutz-
mittel/Wasser: 1:1
Empfohlenes Frostschutzmittel: Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummotoren
Füllmenge:
Kühler (einschließlich aller Kanäle):2.25 L (2.38 US qt, 1.98 Imp.qt)
Kühlflüssigkeits-Ausgleichsbehälter
(bis zur Maximalstand-Markierung): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1. LuftablassschraubeAnzugsmoment: Luftablassschraube:10 N·m (1.0 kgf·m, 7.2 lb·ft)
1
