2017 YAMAHA YS125 Manuale de Empleo (in Spanish)

Funciones de los instrumentos y man dos
3-10
3
SAU13447
Cataliza dores Este vehículo está provisto de catalizado-
res montados en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema d e escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incen dio o quema-
d uras:
 No estacione el vehículo en lugares
en los que se pue da pro ducir un in-
cen dio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
d en con facili dad .
 Estacione el vehículo en un lugar en
que resulte difícil que los peatones
o niños toquen el sistema de esca-
pe cuan do esté caliente.
 Verifique que el sistema d e escape
se haya enfria do antes d e realizar
cualquier operación de manteni-
miento.
 No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolonga do al ralentí pue de provo-
car la acumulación de calor.
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
d años irreparables en el cataliza dor.
SAU78851
AsientoPara desmontar el asiento
1. Desmonte los paneles A y B. (Véase la página 6-8).
2. Quite los pernos.1. Perno
1. Perno
1
1
UBT4S0S0.book Page 10 Thursday, November 10, 2016 10:25 AM

Funciones de los instrumentos y man dos
3-11
3

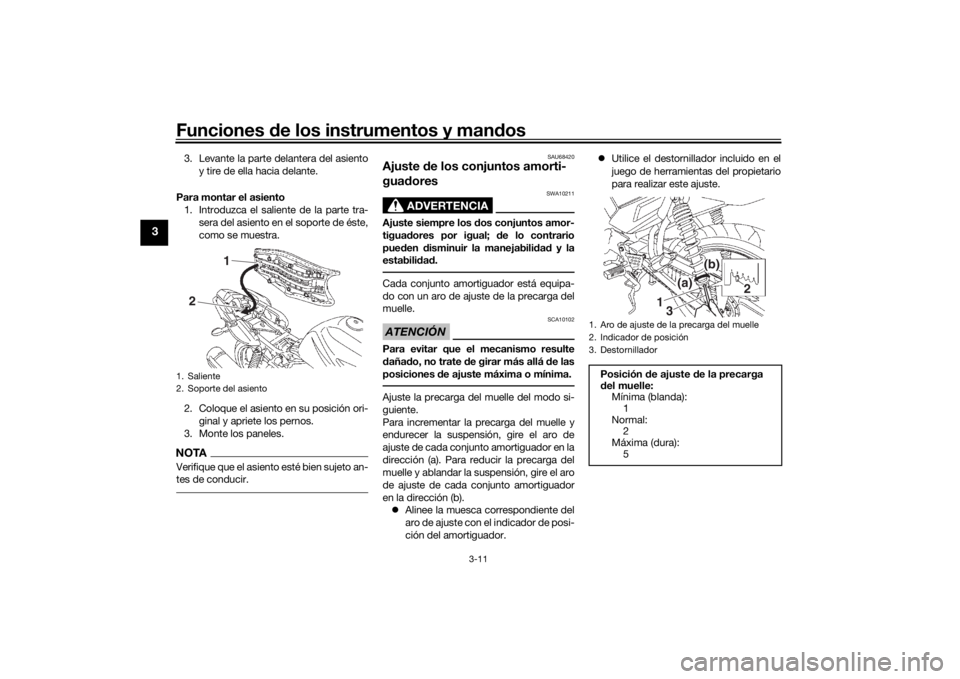

3. Levante la parte delantera del asiento
y tire de ella hacia delante.
Para montar el asiento 1. Introduzca el saliente de la parte tra- sera del asiento en el soporte de éste,
como se muestra.
2. Coloque el asiento en su posición ori- ginal y apriete los pernos.
3. Monte los paneles.NOTAVerifique que el asiento esté bien sujeto an-
tes de conducir.
SAU68420
Ajuste de los conjuntos amorti-
gua dores
ADVERTENCIA
SWA10211
Ajuste siempre los dos conjuntos amor-
tigua dores por igual; de lo contrario
pue den disminuir la manejabili dad y la
estabili dad .Cada conjunto amortiguador está equipa-
do con un aro de ajuste de la precarga del
muelle.ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte
dañad o, no trate d e girar más allá d e las
posiciones de ajuste máxima o mínima.Ajuste la precarga del muelle del modo si-
guiente.
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste de cada conjunto amortiguador en la
dirección (a). Para reducir la precarga del
muelle y ablandar la suspensión, gire el aro
de ajuste de cada conjunto amortiguador
en la dirección (b).
 Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador. 
Utilice el destornillador incluido en el
juego de herramientas del propietario
para realizar este ajuste.
1. Saliente
2. Soporte del asiento
1
2
1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
3. DestornilladorPosición de ajuste d e la precarga
d el muelle:
Mínima (blanda):
1
Normal: 2
Máxima (dura): 5
2
13(a)
(b)
UBT4S0S0.book Page 11 Thursday, November 10, 2016 10:25 AM

Funciones de los instrumentos y man dos
3-12
3
SAU15306
Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe con ducir el vehículo con el
caballete lateral baja do o si éste no pue-
d e subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral pue de tocar el suelo y distraer al
con ductor, con el consiguiente riesgo
d e que éste pierd a el control. El sistema
Yamaha de corte d el circuito de encen-
d id o ha si do diseña do para ayu dar al
con ductor a cumplir con la responsabili-
d ad d e subir el caballete lateral antes de
iniciar la marcha. Por tanto, compruebe regularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
SAU78340
Sistema
de corte d el circuito de
encen did oEl sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funcio-
nes siguientes.
 Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
 Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
 Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
UBT4S0S0.book Page 12 Thursday, November 10, 2016 10:25 AM

Funciones de los instrumentos y man dos
3-13
3

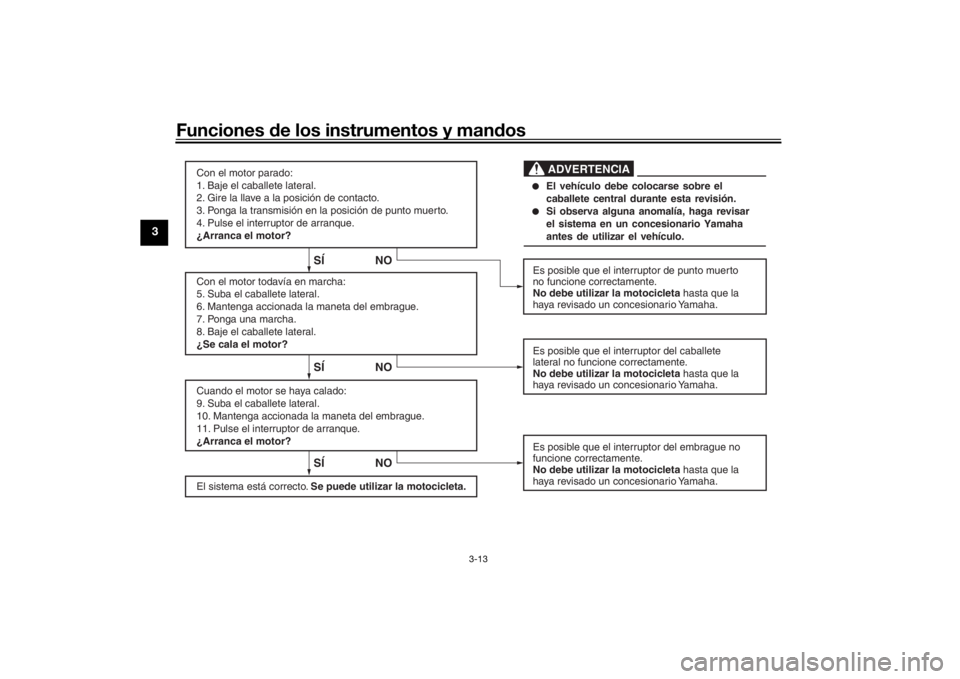

Con el motor parado:
1. Baje el caballete lateral.
2. Gire la llave a la posición de contacto.
3. Ponga la transmisión en la posición de punto muerto.
4. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
5. Suba el caballete lateral.
6. Mantenga accionada la maneta del embrague.
7. Ponga una marcha.
8. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
9. Suba el caballete lateral.
10. Mantenga accionada la maneta del embrague.
11. Pulse el interruptor de arranque.
¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta. Es posible que el interruptor de punto muerto
no funcione correctamente.
No debe utilizar la motocicleta
hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del caballete
lateral no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del embrague no
funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
●
El vehículo debe colocarse sobre el
caballete central durante esta revisión.
●
Si observa alguna anomalía, haga revisar
el sistema en un concesionario Yamaha
antes de utilizar el vehículo.ADVERTENCIA
SÍ NO SÍ NOSÍ NO
UBT4S0S0.book Page 13 Thursday, November 10, 2016 10:25 AM

Para su seguridad – comprobaciones previas
4-1
4
SAU15599
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Obse rve
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibili dad es de acci dente o d años materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no pued e resolverse mediante los procedimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina • Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible. 3-8
Aceite de motor • Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
• Comprobar si existen fugas. 6-11
Freno delantero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 6-22, 6-23
Freno trasero • Comprobar funcionamiento.
• Comprobar el juego del pedal.
• Ajustar si es necesario. 6-21, 6-22
UBT4S0S0.book Page 1 Thursday, November 10, 2016 10:25 AM

Para su seguridad – comprobaciones previas
4-2
4
Embrague • Comprobar funcionamiento.
• Lubricar el cable si es necesario.
• Comprobar el juego de la maneta.
• Ajustar si es necesario. 6-19
Puño del acelerad or • Verificar si el funcionamiento es suave.
• Compruebe el juego libre del puño del acelerador.
• Si es necesario, solicite a un concesionario Yamaha que ajuste el juego libre del
puño del acelerador y lubrique el cable y la caja del puño. 6-16, 6-27
Cables de man do • Verificar si el funcionamiento es suave.
• Lubricar si es necesario. 6-27
Ca dena de transmisión • Comprobar el juego de la cadena.
• Ajustar si es necesario.
• Comprobar estado de la cadena.
• Lubricar si es necesario. 6-24, 6-26
Rue das y neumáticos • Comprobar si están dañados.
• Comprobar estado de los neumáticos y profundidad del dibujo.
• Comprobar la presión.
• Corregir si es necesario.
6-17, 6-19
Pe dales de freno y cambio • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de los pedales si es necesario.
6-27
Manetas de freno y embra-
gue • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de las manetas si es necesario.
6-28
Caballete central, caballete
lateral • Verificar si el funcionamiento es suave.
• Lubricar los pivotes si es necesario.
6-29
Fijaciones del basti dor • Comprobar que todas las tuercas, pernos
y tornillos estén correctamente apre-
tados.
• Apretar si es necesario. —
Instrumentos, luces, señales
e interruptores • Comprobar funcionamiento.
• Corregir si es necesario.
—
ELEMENTO COMPROBACIONES PÁGINA
UBT4S0S0.book Page 2 Thursday, November 10, 2016 10:25 AM

Para su seguridad – comprobaciones previas
4-3
4
Interruptor del caballete late-
ral • Comprobar funcionamiento del sistema de corte del circuito de encendido.
• Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo. 3-12
ELEMENTO
COMPROBACIONES PÁGINA
UBT4S0S0.book Page 3 Thursday, November 10, 2016 10:25 AM

Utilización y puntos importantes para la conducción
5-1
5
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los man dos pue-
d e per der el control, con el consiguiente
riesgo de acci dente o d años personales.
SAUM3150
NOTAEste modelo está equipado con un sensor
de ángulo de inclinación para que se pare
el motor en caso de vuelco. Para poner en
marcha el motor después de un vuelco,
debe girar el interruptor principal a “ ” y
luego a “ ”. De lo contrario el motor no
arrancará, aunque gire al pulsar el interrup-
tor de arranque.
SAU78350
Arranque del motorPara que el sistema de corte del circuito de
encendido permita el arranque, deben
cumplirse una de las condiciones siguien-
tes:
 La transmisión esté en la posición de
punto muerto.
 Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 3-12.
1. Gire la llave a la posición “ ”.
La luz de aviso de avería del motor
debe encenderse durante unos se-
gundos y luego apagarse.ATENCIÓN
SCA23970
Si la luz d e aviso no se encien de inicial-
mente al girar la llave a la posición “ ”
o permanece encen did a, consulte en la
página 3-2 el proceso de comprobación
d el circuito de la luz d e aviso.2. Ponga la transmisión en la posición de
punto muerto. La luz indicadora de
punto muerto se debe encender. Si no
se enciende, haga revisar el circuito
eléctrico en un concesionario
Yamaha.
UBT4S0S0.book Page 1 Thursday, November 10, 2016 10:25 AM
