Periodiskt underhåll och justering
6-23
6
MAU23098

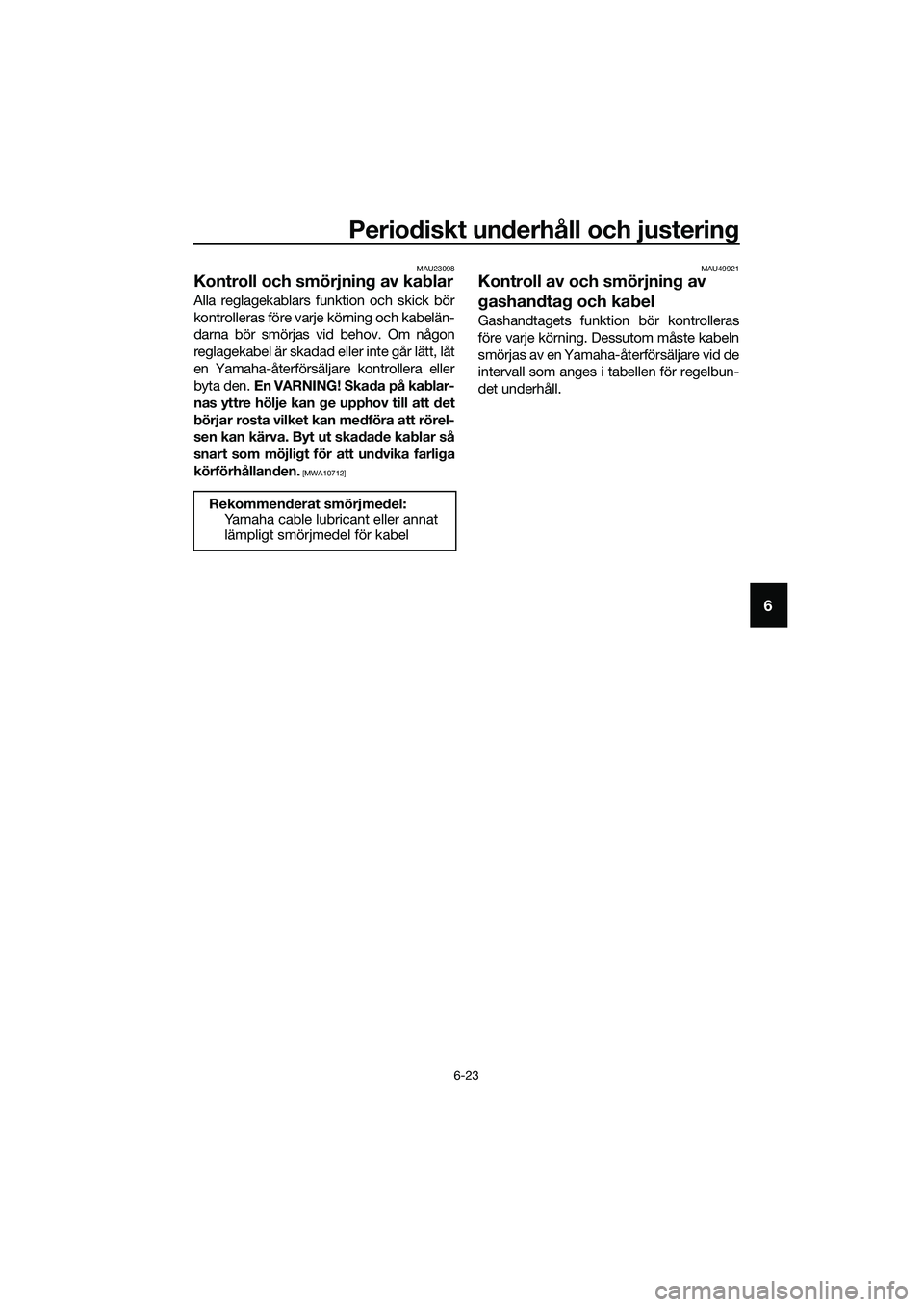

Kontroll och smörjning av kablar
Alla reglagekablars funktion och skick bör
kontrolleras före varje körning och kabelän-
darna bör smörjas vid behov. Om någon
reglagekabel är skadad eller inte går lätt, låt
en Yamaha-återförsäljare kontrollera eller
byta den. En VARNING! Skada på kablar-
nas yttre hölje kan ge upphov till att det
börjar rosta vilket kan medföra att rörel-
sen kan kärva. Byt ut skadade kablar så
snart som möjligt för att undvika farliga
körförhållanden.
[MWA10712]MAU49921
Kontroll av och smörjning av
gashandtag och kabel
Gashandtagets funktion bör kontrolleras
före varje körning. Dessutom måste kabeln
smörjas av en Yamaha-återförsäljare vid de
intervall som anges i tabellen för regelbun-
det underhåll.
Rekommenderat smörjmedel:
Yamaha cable lubricant eller annat
lämpligt smörjmedel för kabel
UBR7M0M0.book Page 23 Tuesday, October 25, 2016 3:01 PM

Periodiskt underhåll och justering
6-24
6
MAU23173

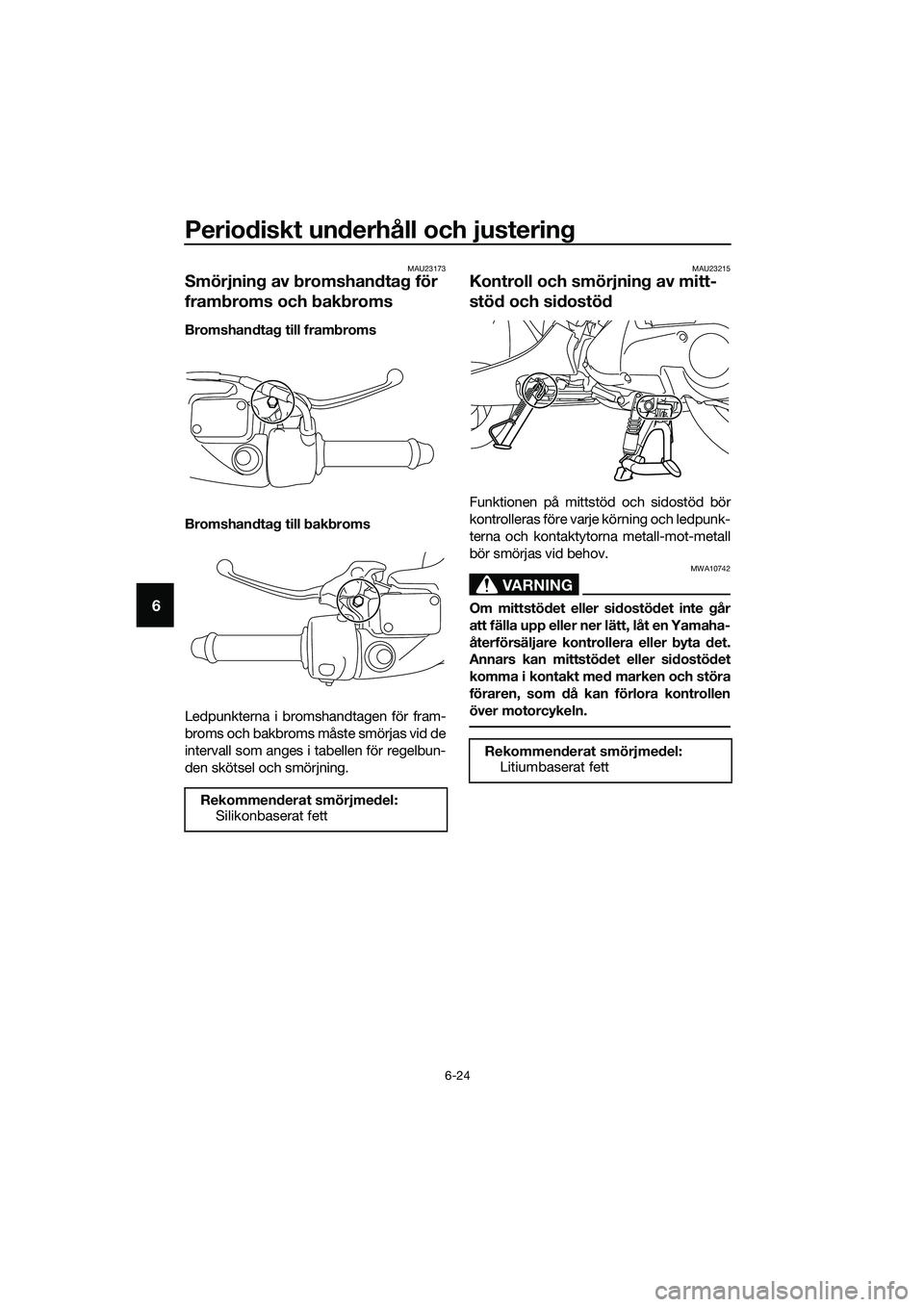

Smörjning av bromshandtag för
frambroms och bakbroms
Bromshandtag till frambroms
Bromshandtag till bakbroms
Ledpunkterna i bromshandtagen för fram-
broms och bakbroms måste smörjas vid de
intervall som anges i tabellen för regelbun-
den skötsel och smörjning.
MAU23215
Kontroll och smörjning av mitt-
stöd och sidostöd
Funktionen på mittstöd och sidostöd bör
kontrolleras före varje körning och ledpunk-
terna och kontaktytorna metall-mot-metall
bör smörjas vid behov.
VARNING
MWA10742
Om mittstödet eller sidostödet inte går
att fälla upp eller ner lätt, låt en Yamaha-
återförsäljare kontrollera eller byta det.
Annars kan mittstödet eller sidostödet
komma i kontakt med marken och störa
föraren, som då kan förlora kontrollen
över motorcykeln.
Rekommenderat smörjmedel:
Silikonbaserat fett
Rekommenderat smörjmedel:
Litiumbaserat fett
UBR7M0M0.book Page 24 Tuesday, October 25, 2016 3:01 PM

Periodiskt underhåll och justering
6-25
6
MAU23273

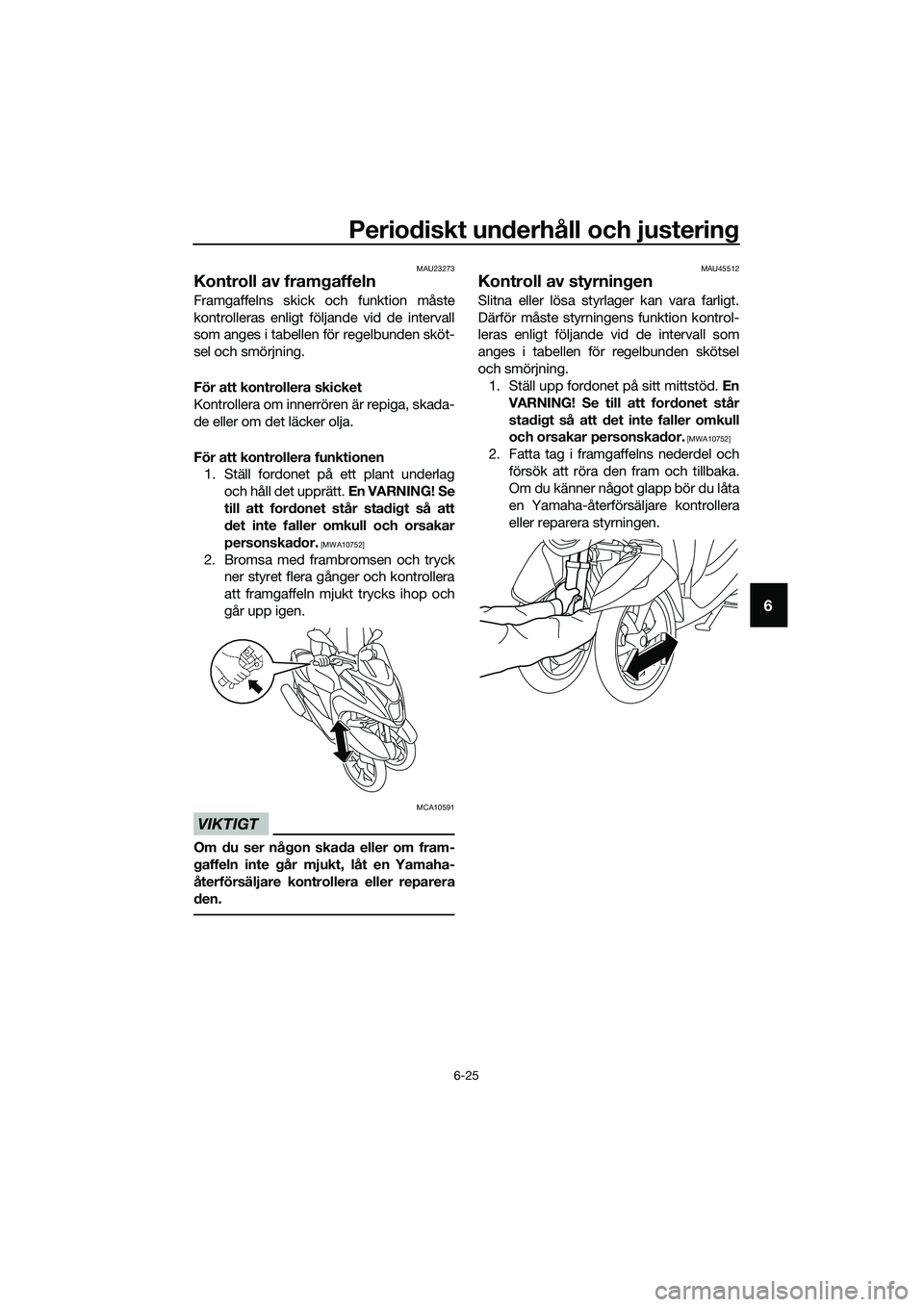

Kontroll av framgaffeln
Framgaffelns skick och funktion måste
kontrolleras enligt följande vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
För att kontrollera skicket
Kontrollera om innerrören är repiga, skada-
de eller om det läcker olja.
För att kontrollera funktionen
1. Ställ fordonet på ett plant underlag
och håll det upprätt. En VARNING! Se
till att fordonet står stadigt så att
det inte faller omkull och orsakar
personskador.
[MWA10752]
2. Bromsa med frambromsen och tryck
ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en Yamaha-
återförsäljare kontrollera eller reparera
den.
MAU45512
Kontroll av styrningen
Slitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrol-
leras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
1. Ställ upp fordonet på sitt mittstöd. En
VARNING! Se till att fordonet står
stadigt så att det inte faller omkull
och orsakar personskador.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och
försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återförsäljare kontrollera
eller reparera styrningen.
UBR7M0M0.book Page 25 Tuesday, October 25, 2016 3:01 PM

Periodiskt underhåll och justering
6-26
6
MAU23292

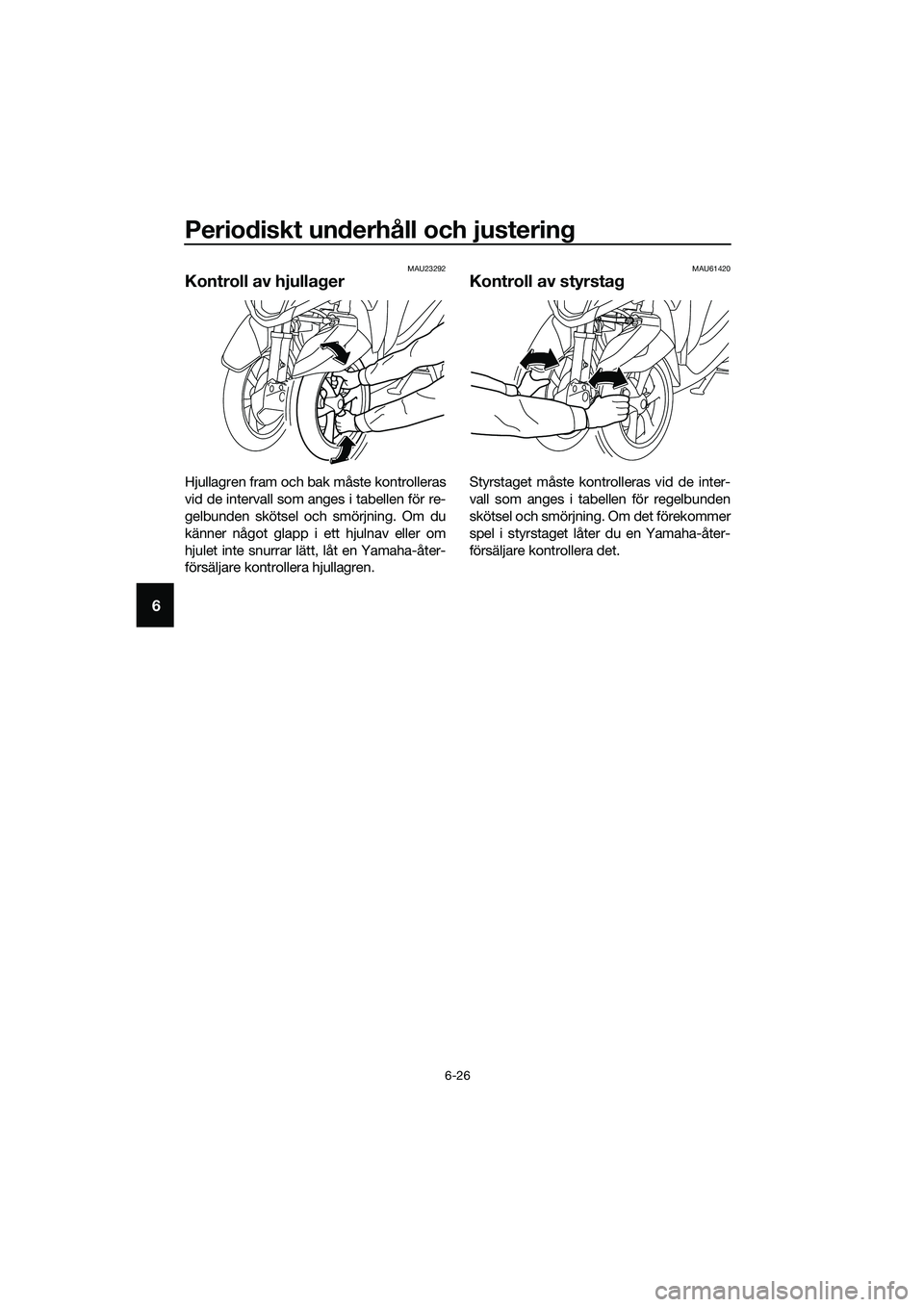

Kontroll av hjullager
Hjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om
hjulet inte snurrar lätt, låt en Yamaha-åter-
försäljare kontrollera hjullagren.
MAU61420
Kontroll av styrstag
Styrstaget måste kontrolleras vid de inter-
vall som anges i tabellen för regelbunden
skötsel och smörjning. Om det förekommer
spel i styrstaget låter du en Yamaha-åter-
försäljare kontrollera det.
UBR7M0M0.book Page 26 Tuesday, October 25, 2016 3:01 PM

Periodiskt underhåll och justering
6-27
6
MAU61390

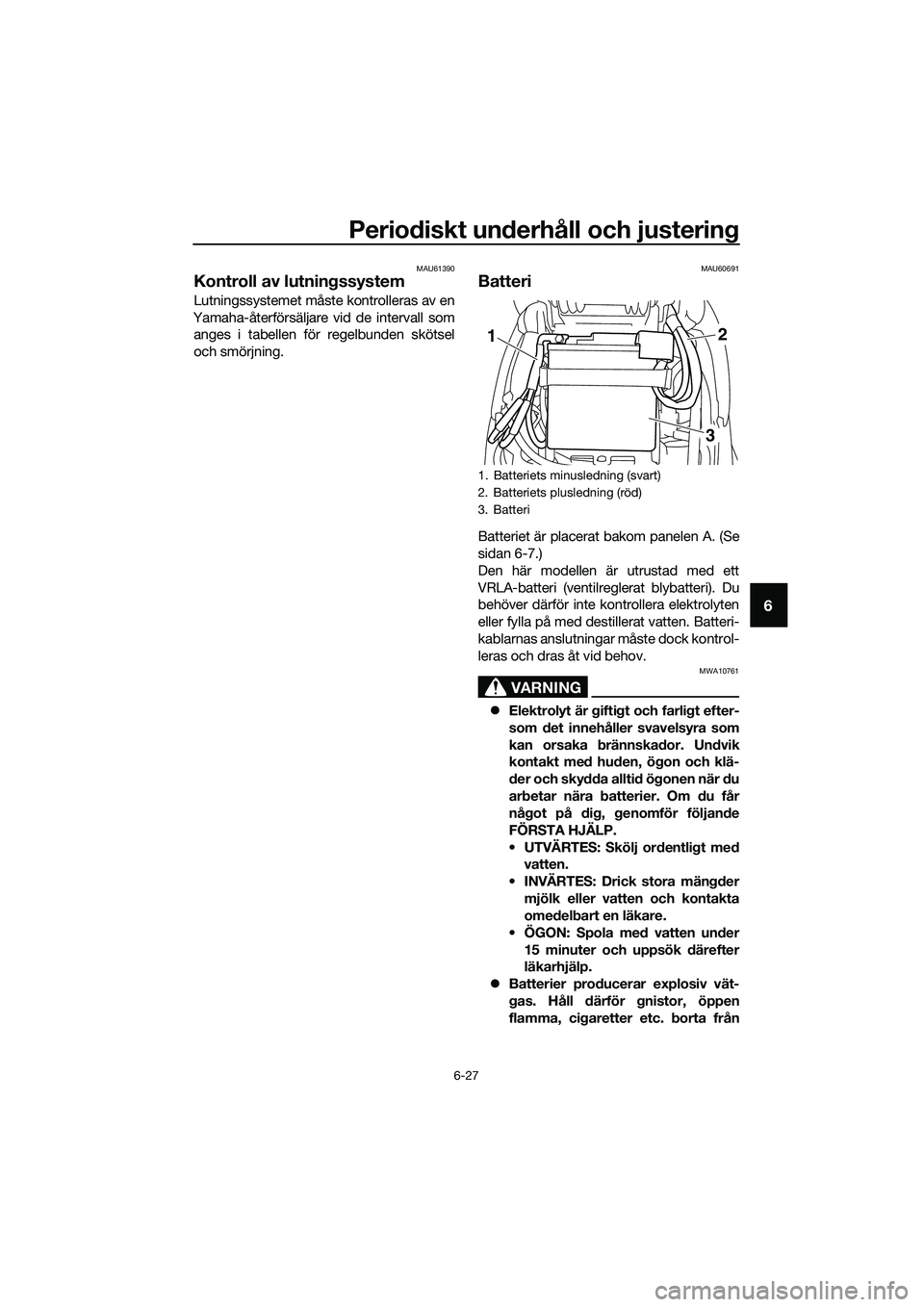

Kontroll av lutningssystem
Lutningssystemet måste kontrolleras av en
Yamaha-återförsäljare vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
MAU60691
Batteri
Batteriet är placerat bakom panelen A. (Se
sidan 6-7.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
zElektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du
arbetar nära batterier. Om du får
något på dig, genomför följande
FÖRSTA HJÄLP.
UTVÄRTES: Skölj ordentligt med
vatten.
INVÄRTES: Drick stora mängder
mjölk eller vatten och kontakta
omedelbart en läkare.
ÖGON: Spola med vatten under
15 minuter och uppsök därefter
läkarhjälp.
zBatterier producerar explosiv vät-
gas. Håll därför gnistor, öppen
flamma, cigaretter etc. borta från
1. Batteriets minusledning (svart)
2. Batteriets plusledning (röd)
3. Batteri
1
3
2
UBR7M0M0.book Page 27 Tuesday, October 25, 2016 3:01 PM

Periodiskt underhåll och justering
6-28
6
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.
zHÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.

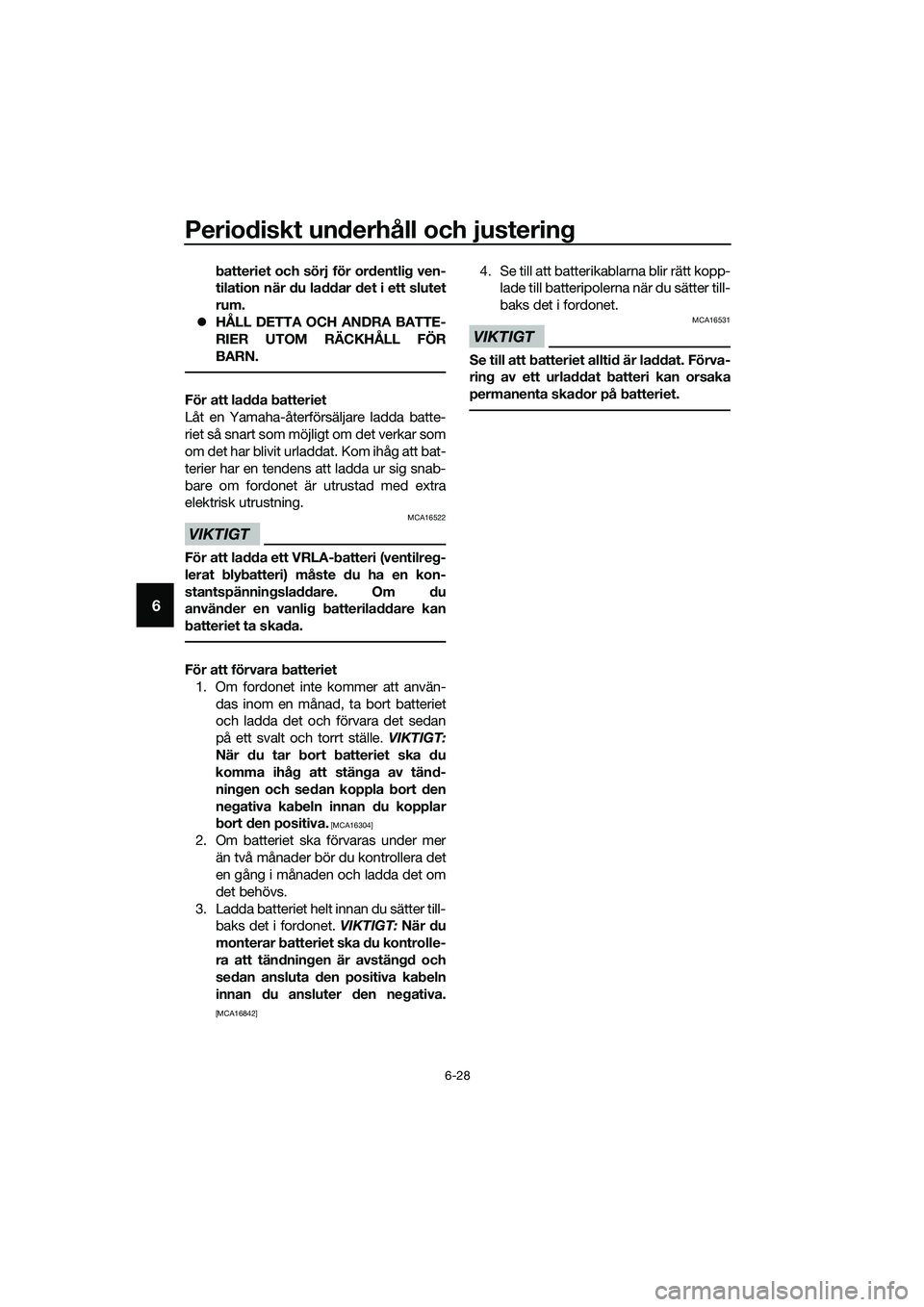

För att ladda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.
För att förvara batteriet
1. Om fordonet inte kommer att använ-
das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar bort batteriet ska du
komma ihåg att stänga av tänd-
ningen och sedan koppla bort den
negativa kabeln innan du kopplar
bort den positiva.
[MCA16304]
2. Om batteriet ska förvaras under mer
än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till-
baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att tändningen är avstängd och
sedan ansluta den positiva kabeln
innan du ansluter den negativa.
[MCA16842]
4. Se till att batterikablarna blir rätt kopp-
lade till batteripolerna när du sätter till-
baks det i fordonet.
VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.
UBR7M0M0.book Page 28 Tuesday, October 25, 2016 3:01 PM

Periodiskt underhåll och justering
6-29
6
MAU74670

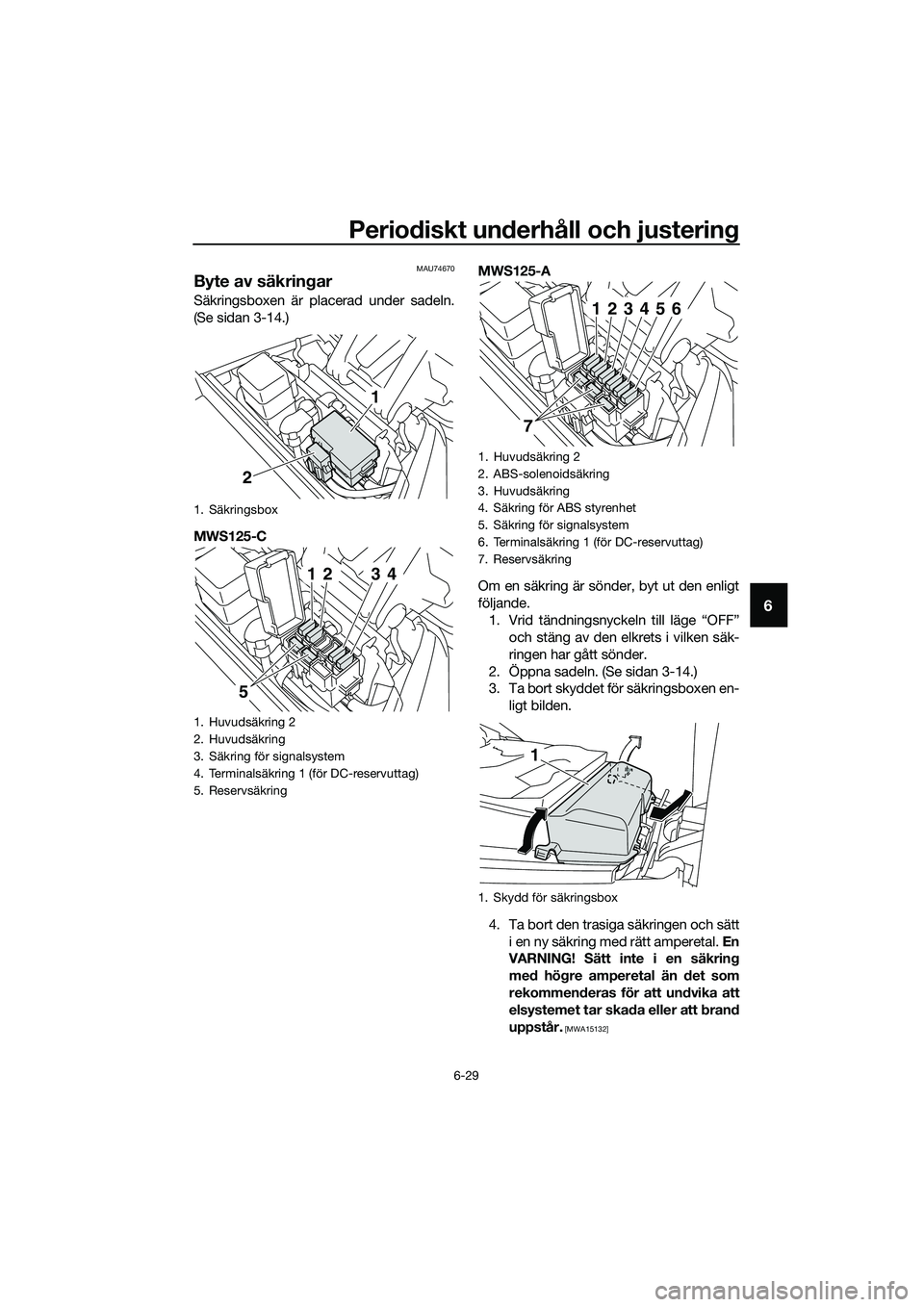

Byte av säkringar
Säkringsboxen är placerad under sadeln.
(Se sidan 3-14.)
MWS125-CMWS125-A
Om en säkring är sönder, byt ut den enligt
följande.
1. Vrid tändningsnyckeln till läge “OFF”
och stäng av den elkrets i vilken säk-
ringen har gått sönder.
2. Öppna sadeln. (Se sidan 3-14.)
3. Ta bort skyddet för säkringsboxen en-
ligt bilden.
4. Ta bort den trasiga säkringen och sätt
i en ny säkring med rätt amperetal. En
VARNING! Sätt inte i en säkring
med högre amperetal än det som
rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]
1. Säkringsbox
1. Huvudsäkring 2
2. Huvudsäkring
3. Säkring för signalsystem
4. Terminalsäkring 1 (för DC-reservuttag)
5. Reservsäkring
2
1
51
234
1. Huvudsäkring 2
2. ABS-solenoidsäkring
3. Huvudsäkring
4. Säkring för ABS styrenhet
5. Säkring för signalsystem
6. Terminalsäkring 1 (för DC-reservuttag)
7. Reservsäkring
1. Skydd för säkringsbox
71
23456
1
UBR7M0M0.book Page 29 Tuesday, October 25, 2016 3:01 PM

Periodiskt underhåll och justering
6-30
6
5. Vrid tändningsnyckeln till läge “ON”
och sätt på den elkrets i vilken säk-
ringen har gått sönder för att kontrol-
lera att elkretsen nu fungerar.
6. Om säkringen omedelbart går sönder
igen, låt en Yamaha-återförsäljare
kontrollera elsystemet.
7. Sätt tillbaka skyddet för säkringsbox-
en och stäng sedan sadeln.
MAU62850

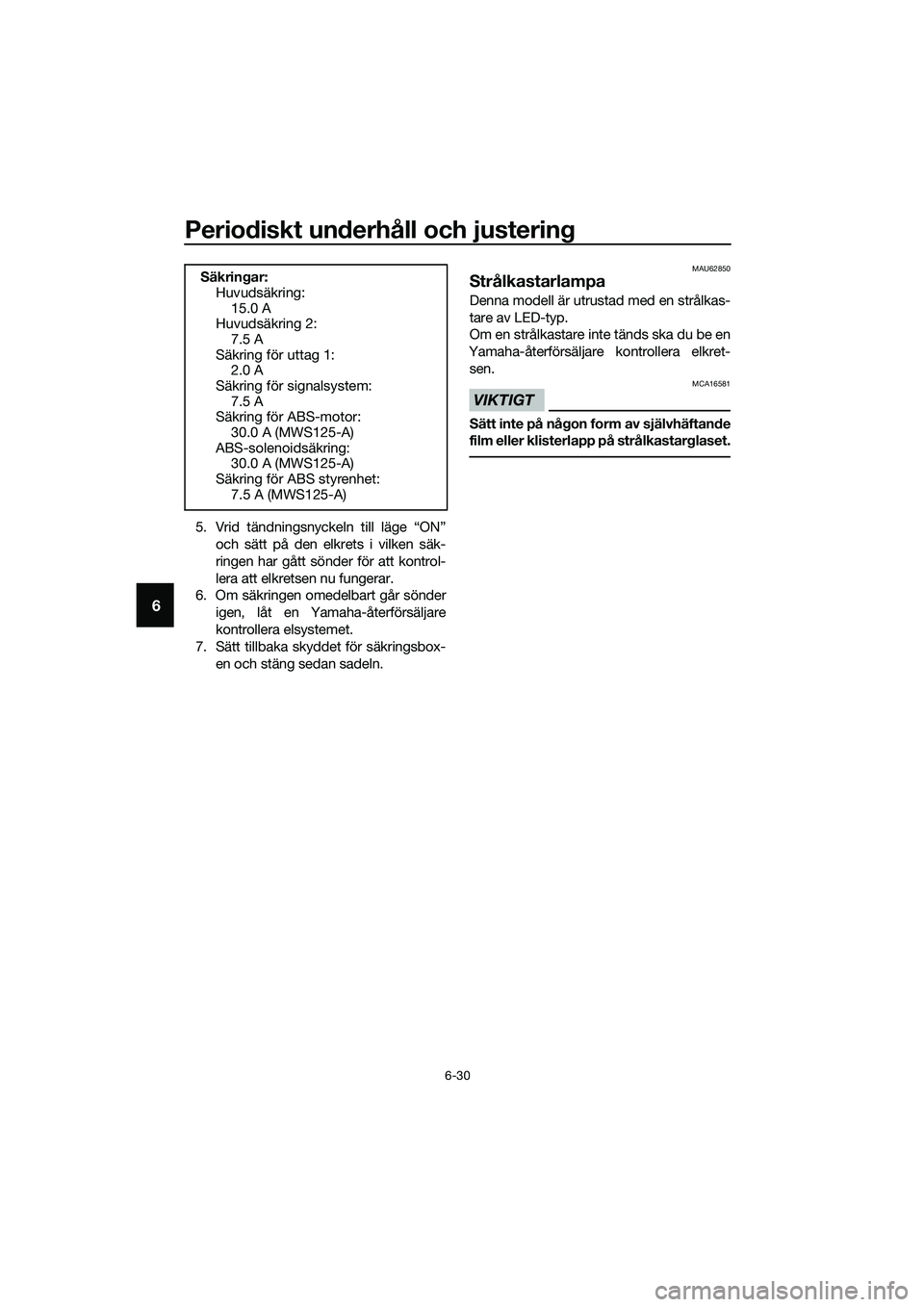

Strålkastarlampa
Denna modell är utrustad med en strålkas-
tare av LED-typ.
Om en strålkastare inte tänds ska du be en
Yamaha-återförsäljare kontrollera elkret-
sen.
VIKTIGT
MCA16581
Sätt inte på någon form av självhäftande
film eller klisterlapp på strålkastarglaset.
Säkringar:
Huvudsäkring:
15.0 A
Huvudsäkring 2:
7.5 A
Säkring för uttag 1:
2.0 A
Säkring för signalsystem:
7.5 A
Säkring för ABS-motor:
30.0 A (MWS125-A)
ABS-solenoidsäkring:
30.0 A (MWS125-A)
Säkring för ABS styrenhet:
7.5 A (MWS125-A)
