2017 YAMAHA TRICITY Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
3-11
3
tionen är inkopplad. Ta kontakt med
din Yamaha-återförsäljare eftersom
specialverktyg måste användas.
VIKTIGT
MCA20100
Var försiktig så att sensor eller rotor inte
skadas. Om någon av dem skadas kan
ABS-funktionen fungera felaktigt.
MAU37473
Tanklock
För att ta bort tanklocket
1. Öppna sadeln. (Se sidan 3-14.)
2. Vrid tanklocket moturs och ta av det.
För att sätta på tanklocket
1. Sätt tanklocket i tanköppningen och
vrid det medurs tills
markeringarna “ ” på locket och
tanken är i linje med varandra.
2. Stäng sadeln.
VARNING
MWA11092
Se till att tanklocket är ordentligt stängt
när du har tankat färdigt. Bränsleläckor
utgör en brandrisk.
1. Framhjulets sensor
2. Framhjulets sensorrotor
1. Bakhjulssensor
2. Rotor för bakhjulssensor
12
12
1. Tanklock
2. Ž-markering
1
2
2
UBR7M0M0.book Page 11 Tuesday, October 25, 2016 3:01 PM

Instrument och kontrollfunktioner
3-12
3
MAU13222

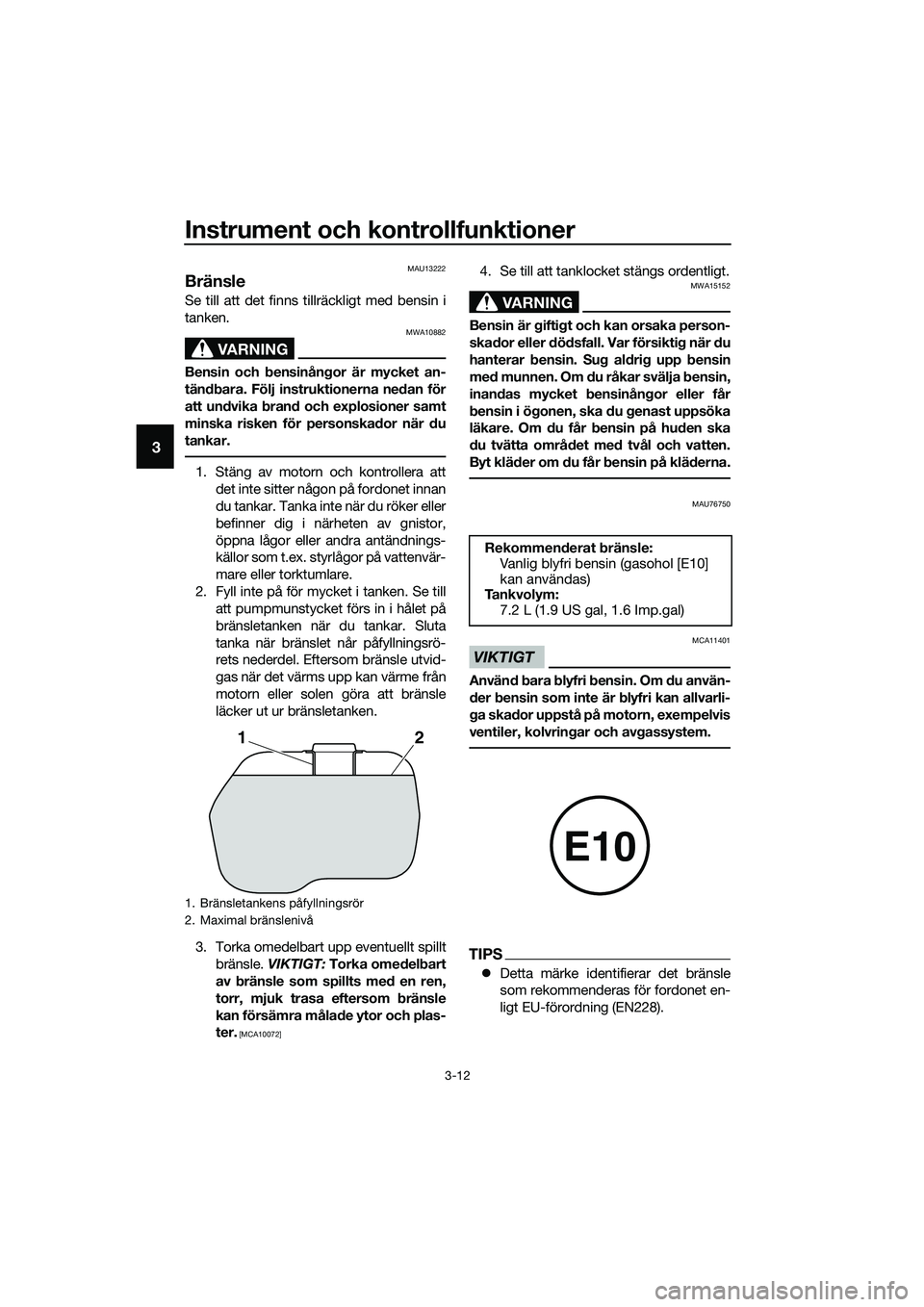

Bränsle
Se till att det finns tillräckligt med bensin i
tanken.
VARNING
MWA10882
Bensin och bensinångor är mycket an-
tändbara. Följ instruktionerna nedan för
att undvika brand och explosioner samt
minska risken för personskador när du
tankar.
1. Stäng av motorn och kontrollera att
det inte sitter någon på fordonet innan
du tankar. Tanka inte när du röker eller
befinner dig i närheten av gnistor,
öppna lågor eller andra antändnings-
källor som t.ex. styrlågor på vattenvär-
mare eller torktumlare.
2. Fyll inte på för mycket i tanken. Se till
att pumpmunstycket förs in i hålet på
bränsletanken när du tankar. Sluta
tanka när bränslet når påfyllningsrö-
rets nederdel. Eftersom bränsle utvid-
gas när det värms upp kan värme från
motorn eller solen göra att bränsle
läcker ut ur bränsletanken.
3. Torka omedelbart upp eventuellt spillt
bränsle. VIKTIGT: Torka omedelbart
av bränsle som spillts med en ren,
torr, mjuk trasa eftersom bränsle
kan försämra målade ytor och plas-
ter.
[MCA10072]
4. Se till att tanklocket stängs ordentligt.
VARNING
MWA15152
Bensin är giftigt och kan orsaka person-
skador eller dödsfall. Var försiktig när du
hanterar bensin. Sug aldrig upp bensin
med munnen. Om du råkar svälja bensin,
inandas mycket bensinångor eller får
bensin i ögonen, ska du genast uppsöka
läkare. Om du får bensin på huden ska
du tvätta området med tvål och vatten.
Byt kläder om du får bensin på kläderna.
MAU76750
VIKTIGT
MCA11401
Använd bara blyfri bensin. Om du använ-
der bensin som inte är blyfri kan allvarli-
ga skador uppstå på motorn, exempelvis
ventiler, kolvringar och avgassystem.
TIPS
zDetta märke identifierar det bränsle
som rekommenderas för fordonet en-
ligt EU-förordning (EN228).
1. Bränsletankens påfyllningsrör
2. Maximal bränslenivå
12
Rekommenderat bränsle:
Vanlig blyfri bensin (gasohol [E10]
kan användas)
Ta n k v o l y m :
7.2 L (1.9 US gal, 1.6 Imp.gal)
E10
UBR7M0M0.book Page 12 Tuesday, October 25, 2016 3:01 PM

Instrument och kontrollfunktioner
3-13
3

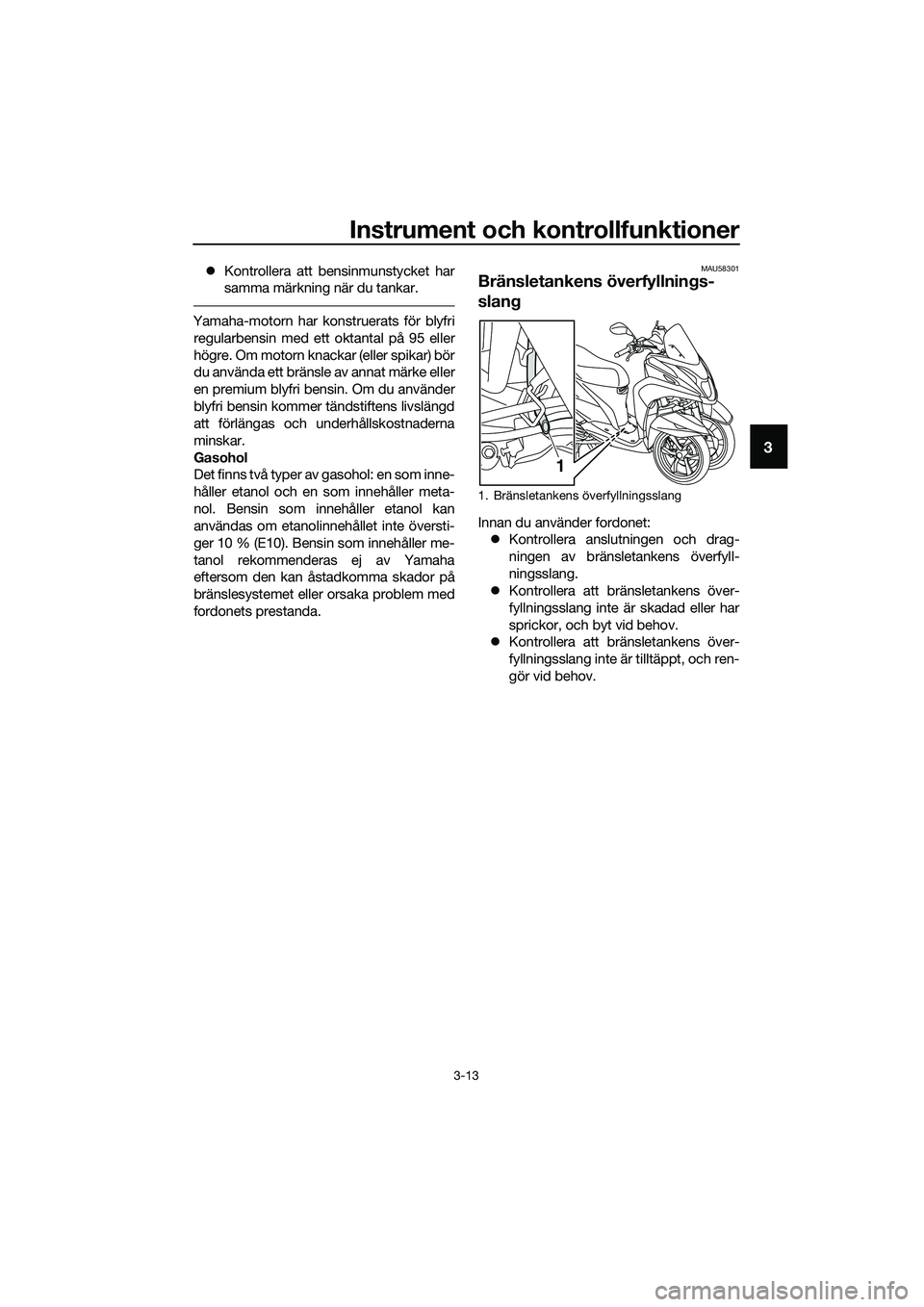

zKontrollera att bensinmunstycket har
samma märkning när du tankar.
Yamaha-motorn har konstruerats för blyfri
regularbensin med ett oktantal på 95 eller
högre. Om motorn knackar (eller spikar) bör
du använda ett bränsle av annat märke eller
en premium blyfri bensin. Om du använder
blyfri bensin kommer tändstiftens livslängd
att förlängas och underhållskostnaderna
minskar.
Gasohol
Det finns två typer av gasohol: en som inne-
håller etanol och en som innehåller meta-
nol. Bensin som innehåller etanol kan
användas om etanolinnehållet inte översti-
ger 10 % (E10). Bensin som innehåller me-
tanol rekommenderas ej av Yamaha
eftersom den kan åstadkomma skador på
bränslesystemet eller orsaka problem med
fordonets prestanda.
MAU58301
Bränsletankens överfyllnings-
slang
Innan du använder fordonet:
zKontrollera anslutningen och drag-
ningen av bränsletankens överfyll-
ningsslang.
zKontrollera att bränsletankens över-
fyllningsslang inte är skadad eller har
sprickor, och byt vid behov.
zKontrollera att bränsletankens över-
fyllningsslang inte är tilltäppt, och ren-
gör vid behov.
1. Bränsletankens överfyllningsslang
1
UBR7M0M0.book Page 13 Tuesday, October 25, 2016 3:01 PM

Instrument och kontrollfunktioner
3-14
3
MAU13434

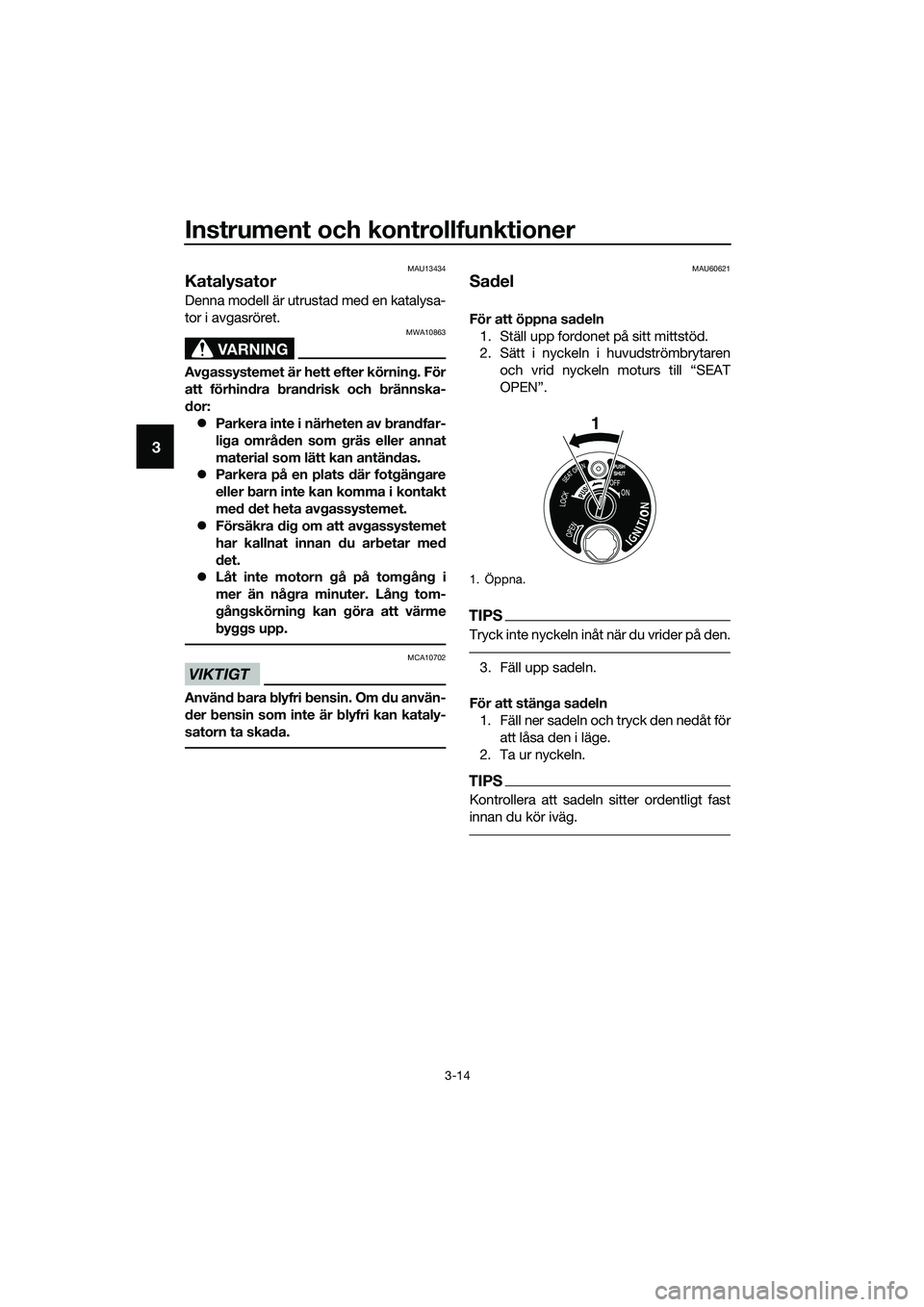

Katalysator
Denna modell är utrustad med en katalysa-
tor i avgasröret.
VARNING
MWA10863
Avgassystemet är hett efter körning. För
att förhindra brandrisk och brännska-
dor:
zParkera inte i närheten av brandfar-
liga områden som gräs eller annat
material som lätt kan antändas.
zParkera på en plats där fotgängare
eller barn inte kan komma i kontakt
med det heta avgassystemet.
zFörsäkra dig om att avgassystemet
har kallnat innan du arbetar med
det.
zLåt inte motorn gå på tomgång i
mer än några minuter. Lång tom-
gångskörning kan göra att värme
byggs upp.
VIKTIGT
MCA10702
Använd bara blyfri bensin. Om du använ-
der bensin som inte är blyfri kan kataly-
satorn ta skada.
MAU60621
Sadel
För att öppna sadeln
1. Ställ upp fordonet på sitt mittstöd.
2. Sätt i nyckeln i huvudströmbrytaren
och vrid nyckeln moturs till “SEAT
OPEN”.
TIPS
Tryck inte nyckeln inåt när du vrider på den.
3. Fäll upp sadeln.
För att stänga sadeln
1. Fäll ner sadeln och tryck den nedåt för
att låsa den i läge.
2. Ta ur nyckeln.
TIPS
Kontrollera att sadeln sitter ordentligt fast
innan du kör iväg.
1. Öppna.
1
UBR7M0M0.book Page 14 Tuesday, October 25, 2016 3:01 PM

Instrument och kontrollfunktioner
3-15
3
MAUT3711

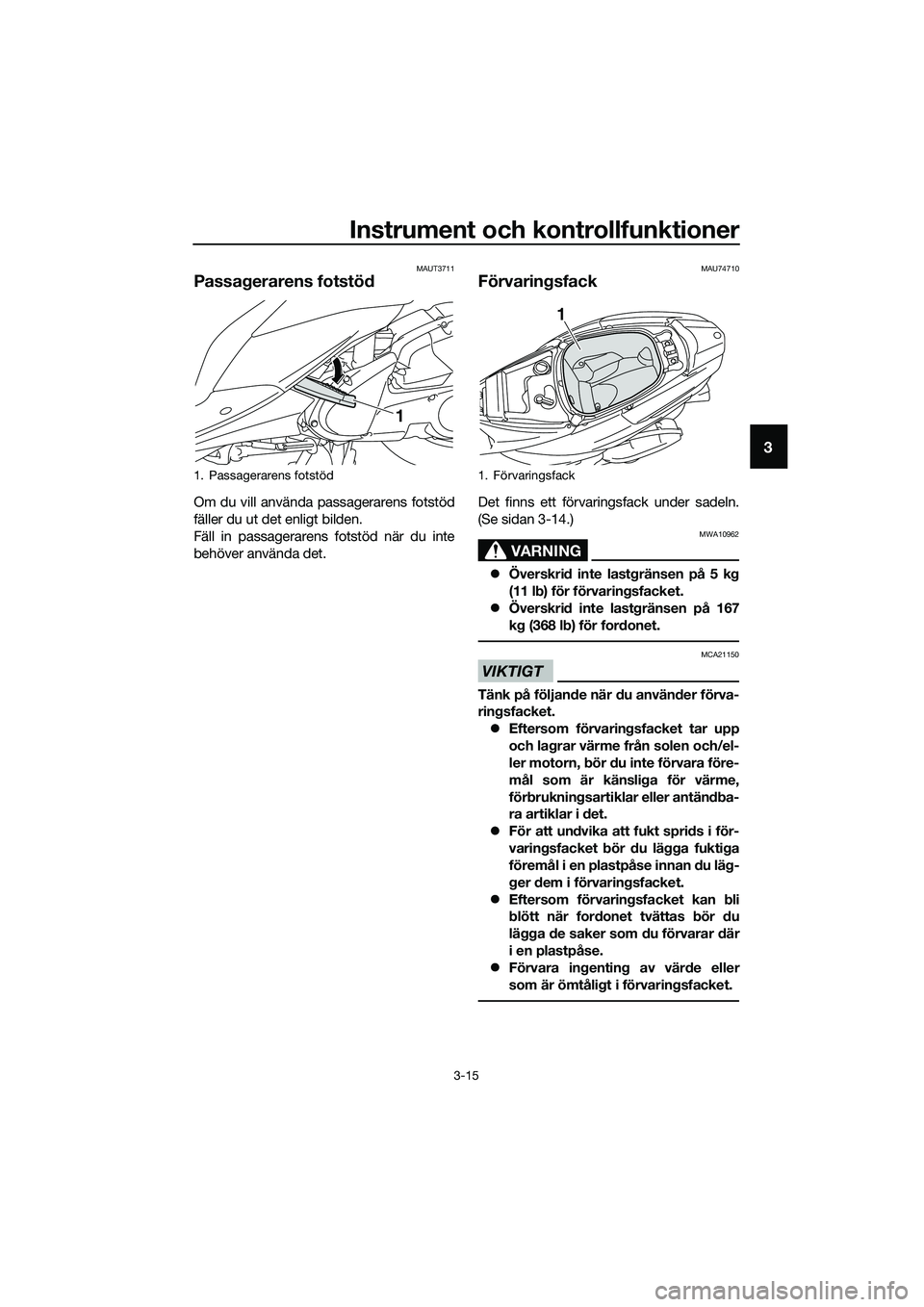

Passagerarens fotstöd
Om du vill använda passagerarens fotstöd
fäller du ut det enligt bilden.
Fäll in passagerarens fotstöd när du inte
behöver använda det.
MAU74710
Förvaringsfack
Det finns ett förvaringsfack under sadeln.
(Se sidan 3-14.)
VARNING
MWA10962
zÖverskrid inte lastgränsen på 5 kg
(11 lb) för förvaringsfacket.
zÖverskrid inte lastgränsen på 167
kg (368 lb) för fordonet.
VIKTIGT
MCA21150
Tänk på följande när du använder förva-
ringsfacket.
zEftersom förvaringsfacket tar upp
och lagrar värme från solen och/el-
ler motorn, bör du inte förvara före-
mål som är känsliga för värme,
förbrukningsartiklar eller antändba-
ra artiklar i det.
zFör att undvika att fukt sprids i för-
varingsfacket bör du lägga fuktiga
föremål i en plastpåse innan du läg-
ger dem i förvaringsfacket.
zEftersom förvaringsfacket kan bli
blött när fordonet tvättas bör du
lägga de saker som du förvarar där
i en plastpåse.
zFörvara ingenting av värde eller
som är ömtåligt i förvaringsfacket.
1. Passagerarens fotstöd
1
1. Förvaringsfack
1
UBR7M0M0.book Page 15 Tuesday, October 25, 2016 3:01 PM

Instrument och kontrollfunktioner
3-16
3

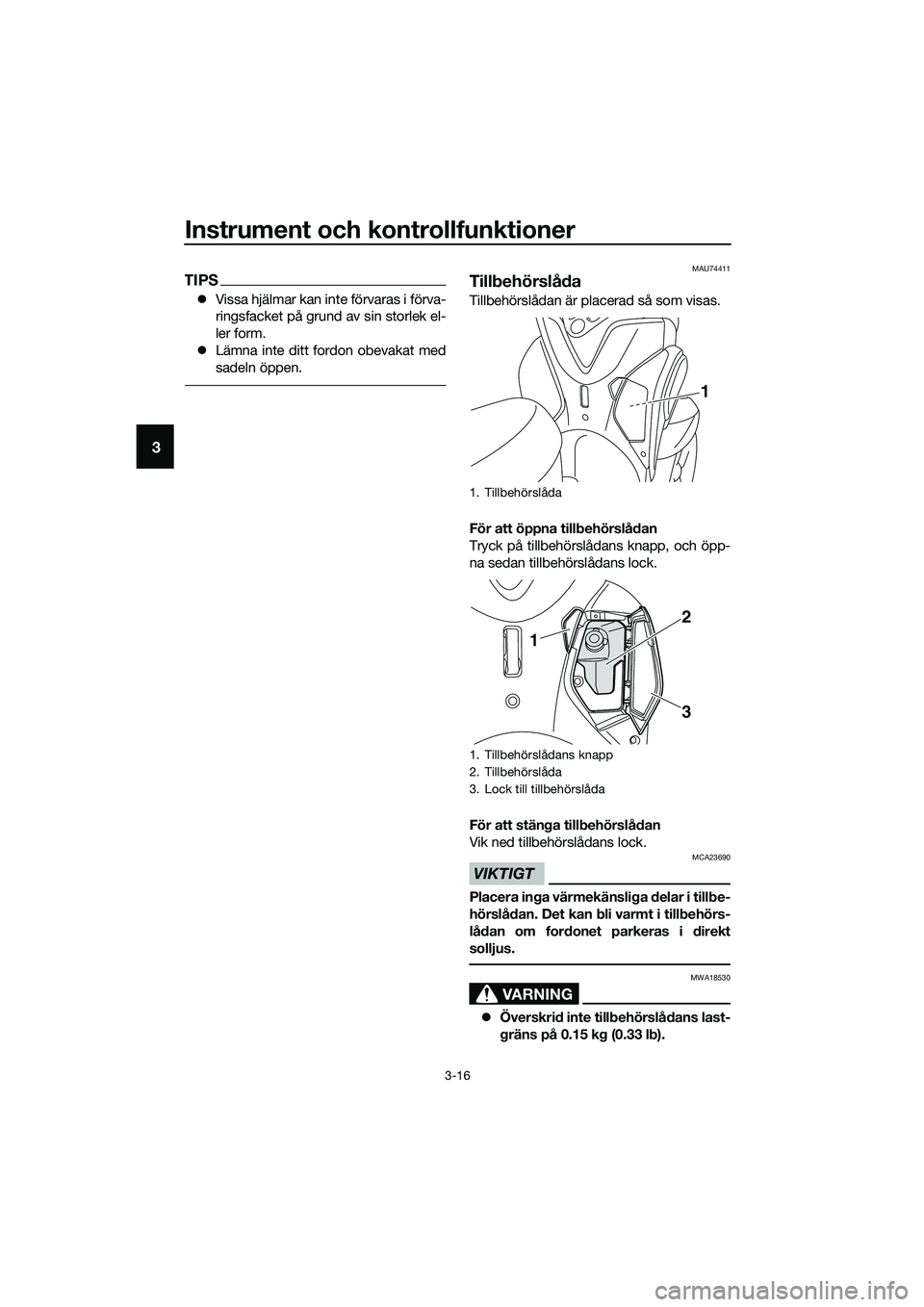

TIPS
zVissa hjälmar kan inte förvaras i förva-
ringsfacket på grund av sin storlek el-
ler form.
zLämna inte ditt fordon obevakat med
sadeln öppen.
MAU74411
Tillbehörslåda
Tillbehörslådan är placerad så som visas.
För att öppna tillbehörslådan
Tryck på tillbehörslådans knapp, och öpp-
na sedan tillbehörslådans lock.
För att stänga tillbehörslådan
Vik ned tillbehörslådans lock.
VIKTIGT
MCA23690
Placera inga värmekänsliga delar i tillbe-
hörslådan. Det kan bli varmt i tillbehörs-
lådan om fordonet parkeras i direkt
solljus.
VARNING
MWA18530
zÖverskrid inte tillbehörslådans last-
gräns på 0.15 kg (0.33 lb).
1. Tillbehörslåda
1. Tillbehörslådans knapp
2. Tillbehörslåda
3. Lock till tillbehörslåda
1
1
2
3
UBR7M0M0.book Page 16 Tuesday, October 25, 2016 3:01 PM

Instrument och kontrollfunktioner
3-17
3

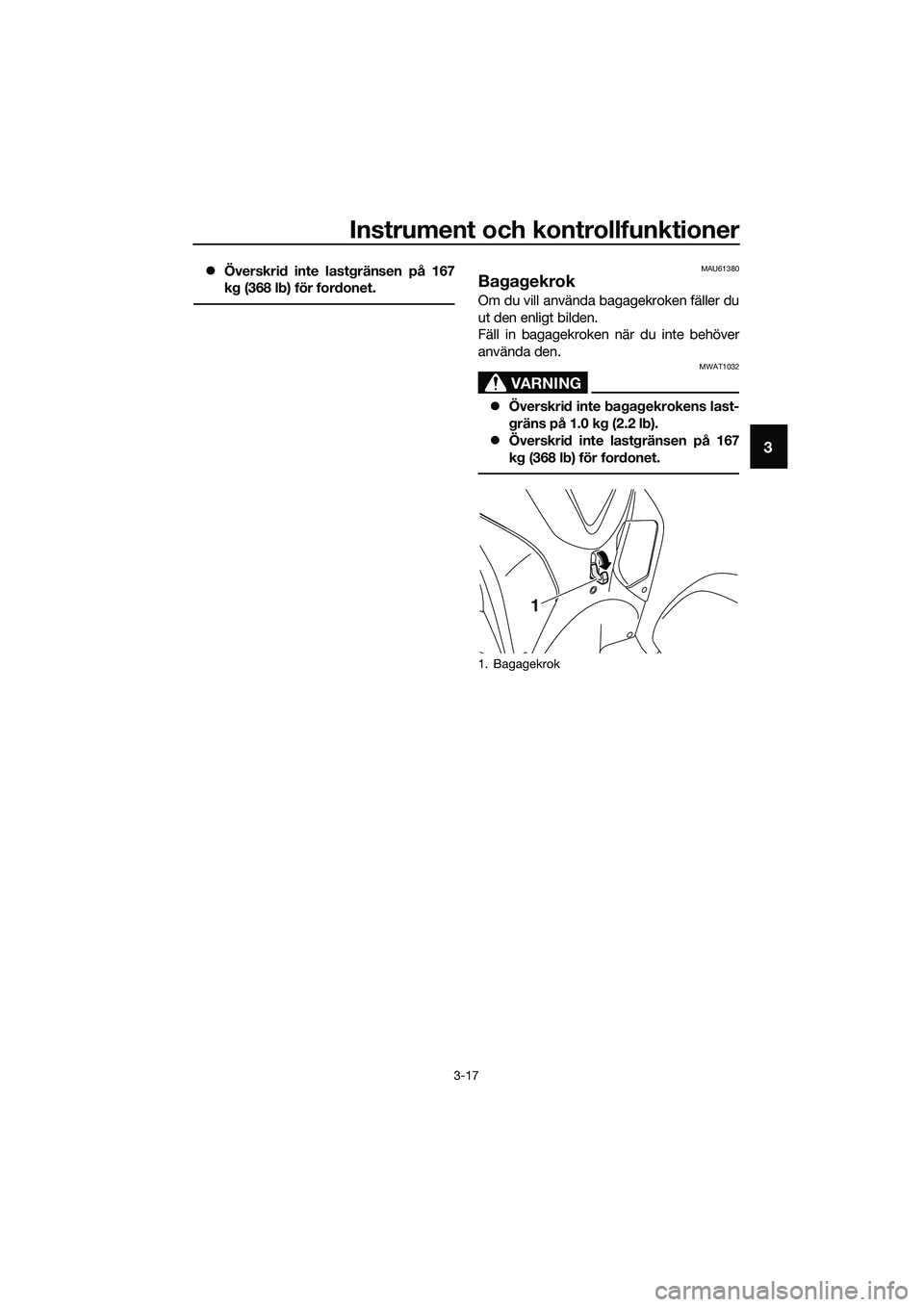

zÖverskrid inte lastgränsen på 167
kg (368 lb) för fordonet.MAU61380
Bagagekrok
Om du vill använda bagagekroken fäller du
ut den enligt bilden.
Fäll in bagagekroken när du inte behöver
använda den.
VARNING
MWAT1032
zÖverskrid inte bagagekrokens last-
gräns på 1.0 kg (2.2 lb).
zÖverskrid inte lastgränsen på 167
kg (368 lb) för fordonet.
1. Bagagekrok
1
UBR7M0M0.book Page 17 Tuesday, October 25, 2016 3:01 PM

Instrument och kontrollfunktioner
3-18
3
MAU15306

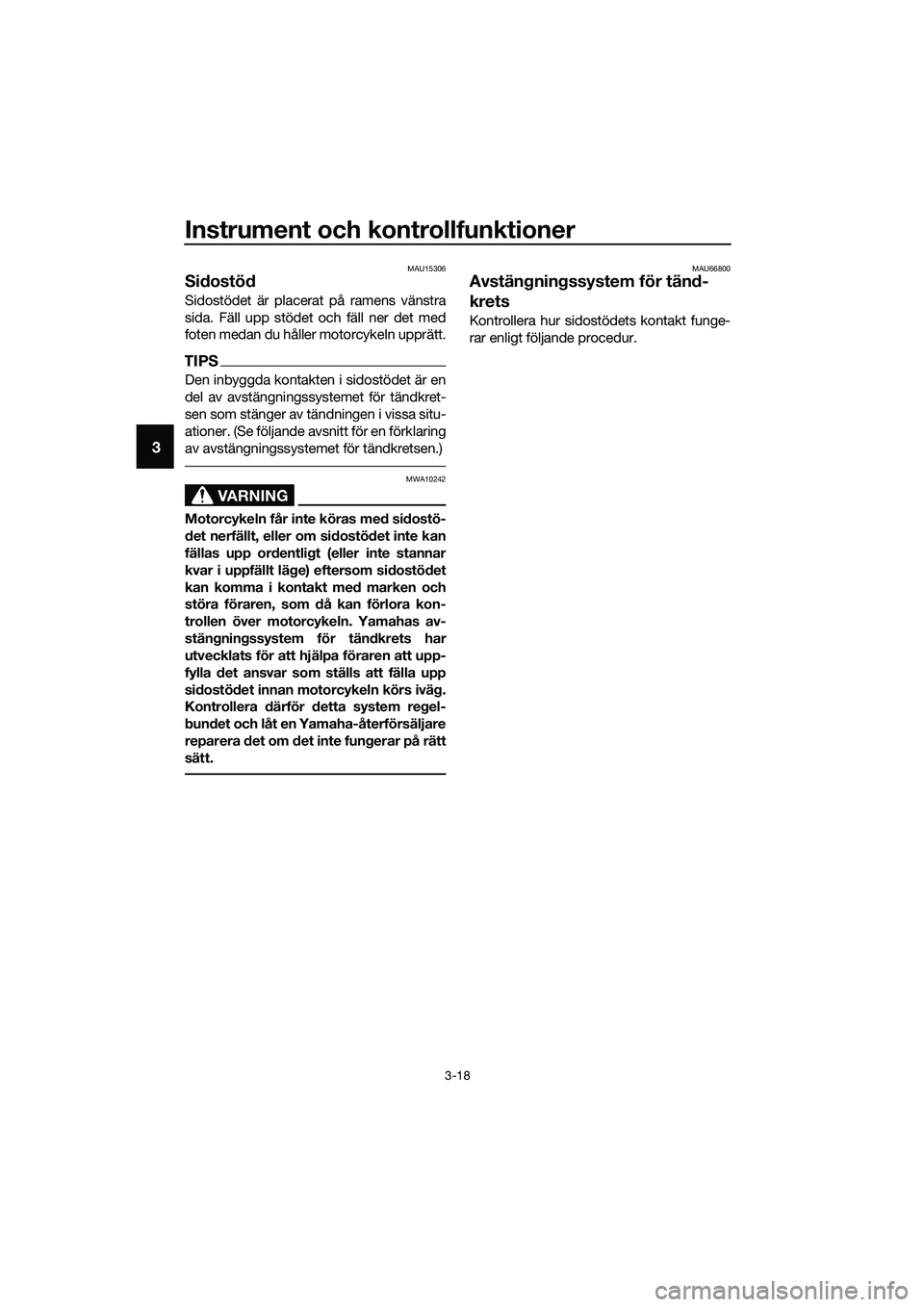

Sidostöd
Sidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.
TIPS
Den inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rätt
sätt.
MAU66800
Avstängningssystem för tänd-
krets
Kontrollera hur sidostödets kontakt funge-
rar enligt följande procedur.
UBR7M0M0.book Page 18 Tuesday, October 25, 2016 3:01 PM
