Instrument och kontrollfunktioner
3-3
3
MAU4939C
Indikeringslampor och varnings-
lampor
MAU11032Indikeringslampor för blinkers “ ”
och “ ”
Indikeringslamporna blinkar när motsva-
rande blinkerslampa blinkar.
MAU11081Indikeringslampa för helljus “ ”
Denna indikeringslampa tänds när helljuset
slås på.
MAUN0711Eco-indikeringslampa “ECO”
Denna indikeringslampa tänds när fordonet
körs på ett miljövänligt och bränslesnålt
sätt. Indikeringslampan slocknar när fordo-
net stannar.
TIPS
Här får du några tips för att hålla bränsleför-
brukningen nere:
zUndvik höga varvtal under accelera-
tion.
zKör med konstant hastighet.
MAU67441Varningslampa för
kylvätsketemperatur “ ”
Denna varningslampa tänds om motorn
överhettas. Om det inträffar måste du stan-
na motorn omedelbart och låta den kallna.
Varningslampans elektriska krets kan kon-
trolleras genom att huvudströmbrytaren
slås på. Varningslampan ska tändas i några
sekunder och sedan släckas.
Om varningslampan inte tänds när huvud-
strömbrytaren slås på eller om den fortsät-
ter att lysa ska du låta en Yamaha-
återförsäljare kontrollera elkretsen.
VIKTIGT
MCA10022
Fortsätt inte att köra motorn om den är
överhettad.
TIPS
Om motorn överhettas, se sidan 6-35 för
ytterligare anvisningar.
MAU73171Varningslampa för motorproblem “ ”
Varningslampan tänds om ett problem av-
känns i motorn eller något annat styrsystem
i fordonet. Låt en Yamaha-återförsäljare
kontrollera det inbyggda diagnostiksyste-
met om det inträffar.
Varningslampans elektriska krets kan kon-
trolleras genom att vrida nyckeln till läge
“ON”. Varningslampan ska tändas i några
sekunder och sedan släckas.
Om varningslampan inte tänds när nyckeln
vrids till läge “ON” eller om den fortsätter
att lysa ska du låta en Yamaha-återförsälja-
re kontrollera fordonet.
MAUU1961ABS-varningslampa “ ” (för ABS-mo-
deller)
Vid normal användning bör ABS-varnings-
lampan tändas när huvudströmbrytaren
slås på och sedan slockna när du kört i en
hastighet av 10 km/h (6 mi/h) eller högre.
1. Indikeringslampa för vänsterblinkers “ ”
2. ABS-bromssystemets varningslampa “ ”
(för ABS-modeller)
3. Varningslampa för
kylvätsketemperatur “ ”
4. Indikeringslampa för helljus “ ”
5. Eco-indikatorlampa “ECO”
6. Varningslampa för motorproblem “ ”
7. Indikeringslampa för högerblinkers “ ”
1234567
ABS
ABS
UBR7M0M0.book Page 3 Tuesday, October 25, 2016 3:01 PM

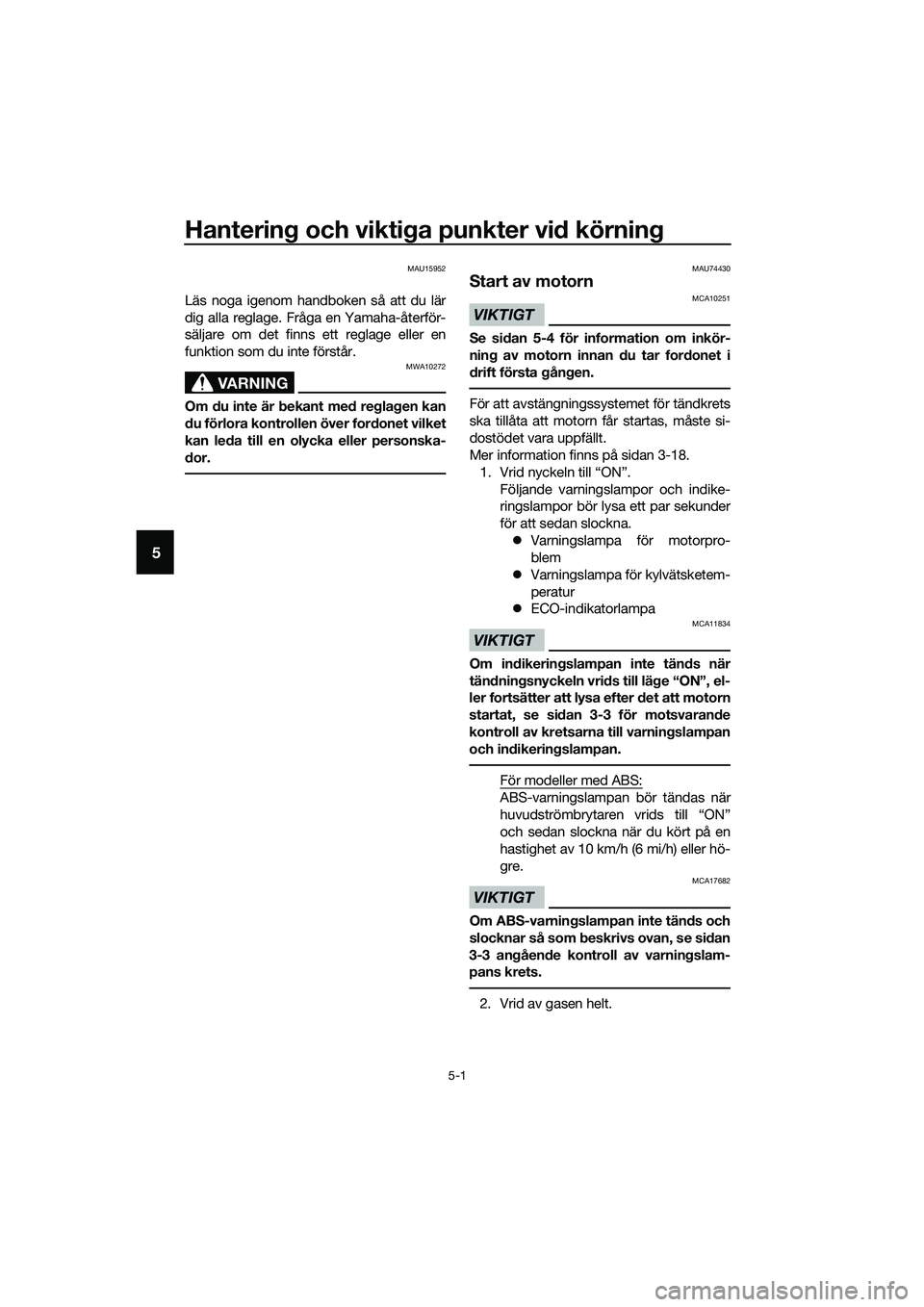

Hantering och viktiga punkter vid körning
5-1
5
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med reglagen kan
du förlora kontrollen över fordonet vilket
kan leda till en olycka eller personska-
dor.
MAU74430
Start av motorn
VIKTIGT
MCA10251
Se sidan 5-4 för information om inkör-
ning av motorn innan du tar fordonet i
drift första gången.
För att avstängningssystemet för tändkrets
ska tillåta att motorn får startas, måste si-
dostödet vara uppfällt.
Mer information finns på sidan 3-18.
1. Vrid nyckeln till “ON”.
Följande varningslampor och indike-
ringslampor bör lysa ett par sekunder
för att sedan slockna.
zVarningslampa för motorpro-
blem
zVarningslampa för kylvätsketem-
peratur
zECO-indikatorlampa
VIKTIGT
MCA11834
Om indikeringslampan inte tänds när
tändningsnyckeln vrids till läge “ON”, el-
ler fortsätter att lysa efter det att motorn
startat, se sidan 3-3 för motsvarande
kontroll av kretsarna till varningslampan
och indikeringslampan.
För modeller med ABS:
ABS-varningslampan bör tändas när
huvudströmbrytaren vrids till “ON”
och sedan slockna när du kört på en
hastighet av 10 km/h (6 mi/h) eller hö-
gre.
VIKTIGT
MCA17682
Om ABS-varningslampan inte tänds och
slocknar så som beskrivs ovan, se sidan
3-3 angående kontroll av varningslam-
pans krets.
2. Vrid av gasen helt.
UBR7M0M0.book Page 1 Tuesday, October 25, 2016 3:01 PM
10-1
10

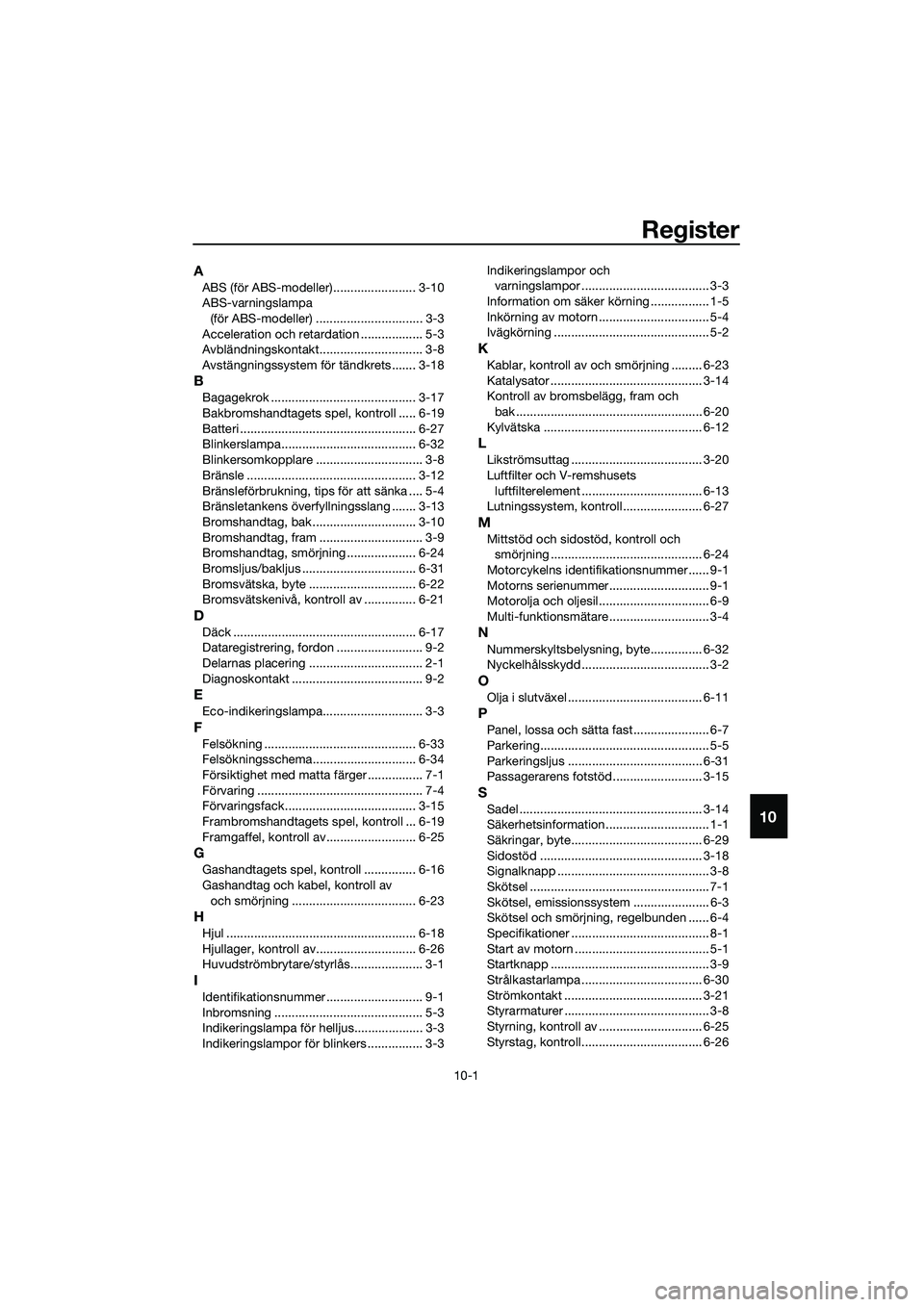

Register
A
ABS (för ABS-modeller)........................ 3-10
ABS-varningslampa
(för ABS-modeller) ............................... 3-3
Acceleration och retardation .................. 5-3
Avbländningskontakt.............................. 3-8
Avstängningssystem för tändkrets ....... 3-18
B
Bagagekrok .......................................... 3-17
Bakbromshandtagets spel, kontroll ..... 6-19
Batteri ................................................... 6-27
Blinkerslampa....................................... 6-32
Blinkersomkopplare ............................... 3-8
Bränsle ................................................. 3-12
Bränsleförbrukning, tips för att sänka .... 5-4
Bränsletankens överfyllningsslang ....... 3-13
Bromshandtag, bak.............................. 3-10
Bromshandtag, fram .............................. 3-9
Bromshandtag, smörjning .................... 6-24
Bromsljus/bakljus ................................. 6-31
Bromsvätska, byte ............................... 6-22
Bromsvätskenivå, kontroll av ............... 6-21
D
Däck ..................................................... 6-17
Dataregistrering, fordon ......................... 9-2
Delarnas placering ................................. 2-1
Diagnoskontakt ...................................... 9-2
E
Eco-indikeringslampa............................. 3-3
F
Felsökning ............................................ 6-33
Felsökningsschema.............................. 6-34
Försiktighet med matta färger ................ 7-1
Förvaring ................................................ 7-4
Förvaringsfack...................................... 3-15
Frambromshandtagets spel, kontroll ... 6-19
Framgaffel, kontroll av .......................... 6-25
G
Gashandtagets spel, kontroll ............... 6-16
Gashandtag och kabel, kontroll av
och smörjning .................................... 6-23
H
Hjul ....................................................... 6-18
Hjullager, kontroll av............................. 6-26
Huvudströmbrytare/styrlås..................... 3-1
I
Identifikationsnummer ............................ 9-1
Inbromsning ........................................... 5-3
Indikeringslampa för helljus.................... 3-3
Indikeringslampor för blinkers ................ 3-3Indikeringslampor och
varningslampor ..................................... 3-3
Information om säker körning ................. 1-5
Inkörning av motorn ................................ 5-4
Ivägkörning ............................................. 5-2
K
Kablar, kontroll av och smörjning ......... 6-23
Katalysator ............................................ 3-14
Kontroll av bromsbelägg, fram och
bak ...................................................... 6-20
Kylvätska .............................................. 6-12
L
Likströmsuttag ...................................... 3-20
Luftfilter och V-remshusets
luftfilterelement ................................... 6-13
Lutningssystem, kontroll....................... 6-27
M
Mittstöd och sidostöd, kontroll och
smörjning ............................................ 6-24
Motorcykelns identifikationsnummer ...... 9-1
Motorns serienummer............................. 9-1
Motorolja och oljesil ................................ 6-9
Multi-funktionsmätare ............................. 3-4
N
Nummerskyltsbelysning, byte............... 6-32
Nyckelhålsskydd ..................................... 3-2
O
Olja i slutväxel ....................................... 6-11
P
Panel, lossa och sätta fast...................... 6-7
Parkering................................................. 5-5
Parkeringsljus ....................................... 6-31
Passagerarens fotstöd .......................... 3-15
S
Sadel ..................................................... 3-14
Säkerhetsinformation.............................. 1-1
Säkringar, byte...................................... 6-29
Sidostöd ............................................... 3-18
Signalknapp ............................................ 3-8
Skötsel .................................................... 7-1
Skötsel, emissionssystem ...................... 6-3
Skötsel och smörjning, regelbunden ...... 6-4
Specifikationer ........................................ 8-1
Start av motorn ....................................... 5-1
Startknapp .............................................. 3-9
Strålkastarlampa ................................... 6-30
Strömkontakt ........................................ 3-21
Styrarmaturer .......................................... 3-8
Styrning, kontroll av .............................. 6-25
Styrstag, kontroll................................... 6-26
UBR7M0M0.book Page 1 Tuesday, October 25, 2016 3:01 PM
