2017 YAMAHA TRICITY Bruksanvisningar (in Swedish)

Säkerhetsinformation
1-3
1

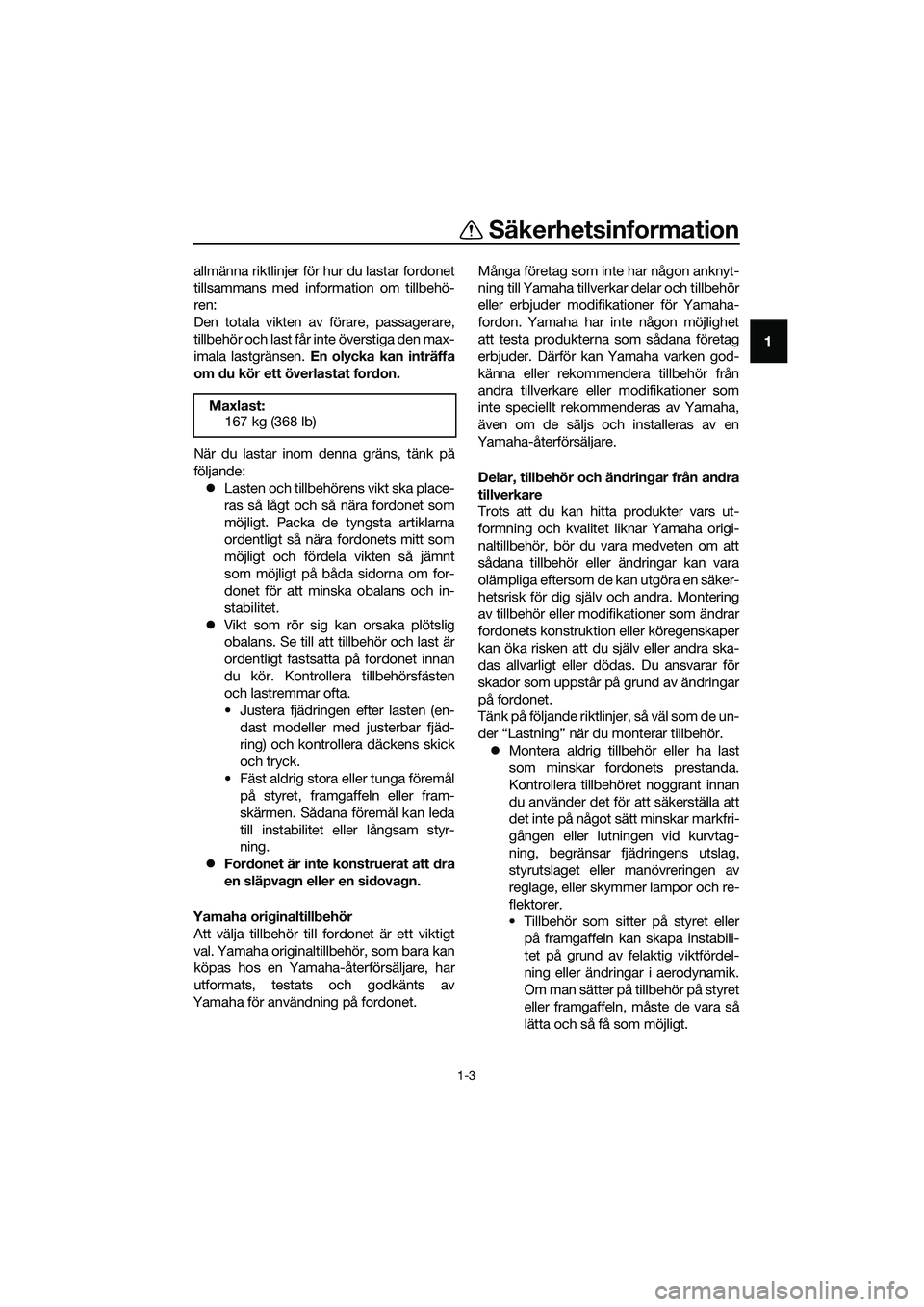

allmänna riktlinjer för hur du lastar fordonet
tillsammans med information om tillbehö-
ren:
Den totala vikten av förare, passagerare,
tillbehör och last får inte överstiga den max-
imala lastgränsen. En olycka kan inträffa
om du kör ett överlastat fordon.
När du lastar inom denna gräns, tänk på
följande:
zLasten och tillbehörens vikt ska place-
ras så lågt och så nära fordonet som
möjligt. Packa de tyngsta artiklarna
ordentligt så nära fordonets mitt som
möjligt och fördela vikten så jämnt
som möjligt på båda sidorna om for-
donet för att minska obalans och in-
stabilitet.
zVikt som rör sig kan orsaka plötslig
obalans. Se till att tillbehör och last är
ordentligt fastsatta på fordonet innan
du kör. Kontrollera tillbehörsfästen
och lastremmar ofta.
• Justera fjädringen efter lasten (en-
dast modeller med justerbar fjäd-
ring) och kontrollera däckens skick
och tryck.
• Fäst aldrig stora eller tunga föremål
på styret, framgaffeln eller fram-
skärmen. Sådana föremål kan leda
till instabilitet eller långsam styr-
ning.
zFordonet är inte konstruerat att dra
en släpvagn eller en sidovagn.
Yamaha originaltillbehör
Att välja tillbehör till fordonet är ett viktigt
val. Yamaha originaltillbehör, som bara kan
köpas hos en Yamaha-återförsäljare, har
utformats, testats och godkänts av
Yamaha för användning på fordonet.Många företag som inte har någon anknyt-
ning till Yamaha tillverkar delar och tillbehör
eller erbjuder modifikationer för Yamaha-
fordon. Yamaha har inte någon möjlighet
att testa produkterna som sådana företag
erbjuder. Därför kan Yamaha varken god-
känna eller rekommendera tillbehör från
andra tillverkare eller modifikationer som
inte speciellt rekommenderas av Yamaha,
även om de säljs och installeras av en
Yamaha-återförsäljare.
Delar, tillbehör och ändringar från andra
tillverkare
Trots att du kan hitta produkter vars ut-
formning och kvalitet liknar Yamaha origi-
naltillbehör, bör du vara medveten om att
sådana tillbehör eller ändringar kan vara
olämpliga eftersom de kan utgöra en säker-
hetsrisk för dig själv och andra. Montering
av tillbehör eller modifikationer som ändrar
fordonets konstruktion eller köregenskaper
kan öka risken att du själv eller andra ska-
das allvarligt eller dödas. Du ansvarar för
skador som uppstår på grund av ändringar
på fordonet.
Tänk på följande riktlinjer, så väl som de un-
der “Lastning” när du monterar tillbehör.
zMontera aldrig tillbehör eller ha last
som minskar fordonets prestanda.
Kontrollera tillbehöret noggrant innan
du använder det för att säkerställa att
det inte på något sätt minskar markfri-
gången eller lutningen vid kurvtag-
ning, begränsar fjädringens utslag,
styrutslaget eller manövreringen av
reglage, eller skymmer lampor och re-
flektorer.
• Tillbehör som sitter på styret eller
på framgaffeln kan skapa instabili-
tet på grund av felaktig viktfördel-
ning eller ändringar i aerodynamik.
Om man sätter på tillbehör på styret
eller framgaffeln, måste de vara så
lätta och så få som möjligt. Maxlast:
167 kg (368 lb)
UBR7M0M0.book Page 3 Tuesday, October 25, 2016 3:01 PM

Säkerhetsinformation
1-4
1

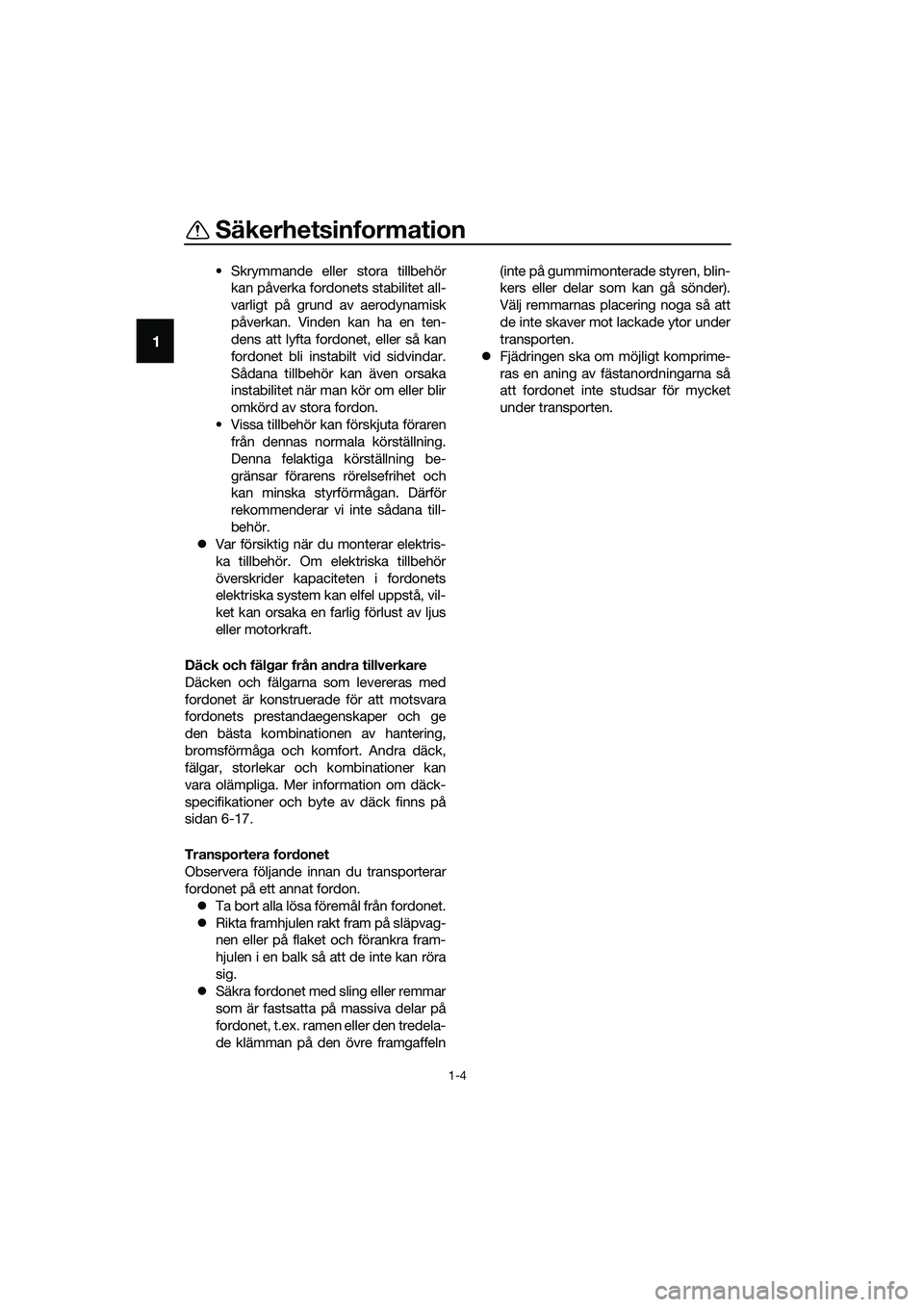

• Skrymmande eller stora tillbehör
kan påverka fordonets stabilitet all-
varligt på grund av aerodynamisk
påverkan. Vinden kan ha en ten-
dens att lyfta fordonet, eller så kan
fordonet bli instabilt vid sidvindar.
Sådana tillbehör kan även orsaka
instabilitet när man kör om eller blir
omkörd av stora fordon.
• Vissa tillbehör kan förskjuta föraren
från dennas normala körställning.
Denna felaktiga körställning be-
gränsar förarens rörelsefrihet och
kan minska styrförmågan. Därför
rekommenderar vi inte sådana till-
behör.
zVar försiktig när du monterar elektris-
ka tillbehör. Om elektriska tillbehör
överskrider kapaciteten i fordonets
elektriska system kan elfel uppstå, vil-
ket kan orsaka en farlig förlust av ljus
eller motorkraft.
Däck och fälgar från andra tillverkare
Däcken och fälgarna som levereras med
fordonet är konstruerade för att motsvara
fordonets prestandaegenskaper och ge
den bästa kombinationen av hantering,
bromsförmåga och komfort. Andra däck,
fälgar, storlekar och kombinationer kan
vara olämpliga. Mer information om däck-
specifikationer och byte av däck finns på
sidan 6-17.
Transportera fordonet
Observera följande innan du transporterar
fordonet på ett annat fordon.
zTa bort alla lösa föremål från fordonet.
zRikta framhjulen rakt fram på släpvag-
nen eller på flaket och förankra fram-
hjulen i en balk så att de inte kan röra
sig.
zSäkra fordonet med sling eller remmar
som är fastsatta på massiva delar på
fordonet, t.ex. ramen eller den tredela-
de klämman på den övre framgaffeln(inte på gummimonterade styren, blin-
kers eller delar som kan gå sönder).
Välj remmarnas placering noga så att
de inte skaver mot lackade ytor under
transporten.
zFjädringen ska om möjligt komprime-
ras en aning av fästanordningarna så
att fordonet inte studsar för mycket
under transporten.
UBR7M0M0.book Page 4 Tuesday, October 25, 2016 3:01 PM

Säkerhetsinformation
1-5
1
MAU60590
Ytterligare information om säker
körning
zGe tydlig blinkerssignal vid svängning.
zDet kan vara mycket svårt att bromsa
på vått väglag. Undvik att bromsa häf-
tigt, eftersom fordonet då kan slira.
Bromsa försiktigt när du stannar på
vått väglag.
zSakta ned när du närmar dig ett hörn
eller en sväng. Accelerera långsamt
efter en sväng.
zVar försiktig när du passerar parkera-
de bilar. En förare som inte ser dig kan
öppna dörren i din färdväg.
zJärnvägskorsningar, spårvagnsspår,
järnplattor vid vägarbeten och brunns-
lock kan bli extremt hala när de är vå-
ta. Sakta ned och kör över dem
försiktigt. Håll fordonet upprätt, an-
nars kan det halka undan under dig.
zBromsbeläggen eller bromsklossarna
kan bli våta när du tvättar fordonet.
När du har tvättat fordonet ska du
kontrollera bromsarna innan du kör.
zBär alltid hjälm, handskar, långbyxor
(som smiter åt runt manschetter och
anklar så att de inte fladdrar), och en
jacka i en klar färg.
zKör inte med för mycket bagage på
fordonet. Ett överlastat fordon är in-
stabilt. Se till att förankra eventuellt
bagage ordentligt på pakethållaren
(om det finns någon). Löst fastsatt ba-
gage kan påverka stabiliteten på for-
donet och få dig att tappa kontrollen
över det. (Se sidan 1-2.)
UBR7M0M0.book Page 5 Tuesday, October 25, 2016 3:01 PM

Beskrivning
2-1
2
MAU63371
Sedd från vänster
123 4
5 6 987
1. Bagagekrok (se sidan 3-17)
2. Passagerarens fotstöd (se sidan 3-15)
3. Förvaringsfack (se sidan 3-15)
4. Luftfilter (se sidan 6-13)
5. Påfyllningslock för slutväxelolja (se sidan 6-11)
6. Avtappningsplugg i slutväxeln (se sidan 6-11)
7. Luftfilter i V-remshuset (se sidan 6-13)
8. Oljeavtappningsplugg A (se sidan 6-9)
9. Oljeavtappningsplugg B (se sidan 6-9)
UBR7M0M0.book Page 1 Tuesday, October 25, 2016 3:01 PM

Beskrivning
2-2
2
MAU63391
Sedd från höger
3 24
75,6 1
10
98
1. Passagerarens fotstöd (se sidan 3-15)
2. Tanklock (se sidan 3-11)
3. Ägarens verktygssats (se sidan 6-2)
4. Säkringsbox (se sidan 6-29)
5. Tillbehörslåda (se sidan 3-16)
6. Strömuttag (se sidan 3-20)
7. Batteri (se sidan 6-27)
8. Tändstift (se sidan 6-8)
9. Kylvätskebehållare (se sidan 6-12)
10.Påfyllningslock för motorolja (se sidan 6-9)
UBR7M0M0.book Page 2 Tuesday, October 25, 2016 3:01 PM

Beskrivning
2-3
2
MAU63401

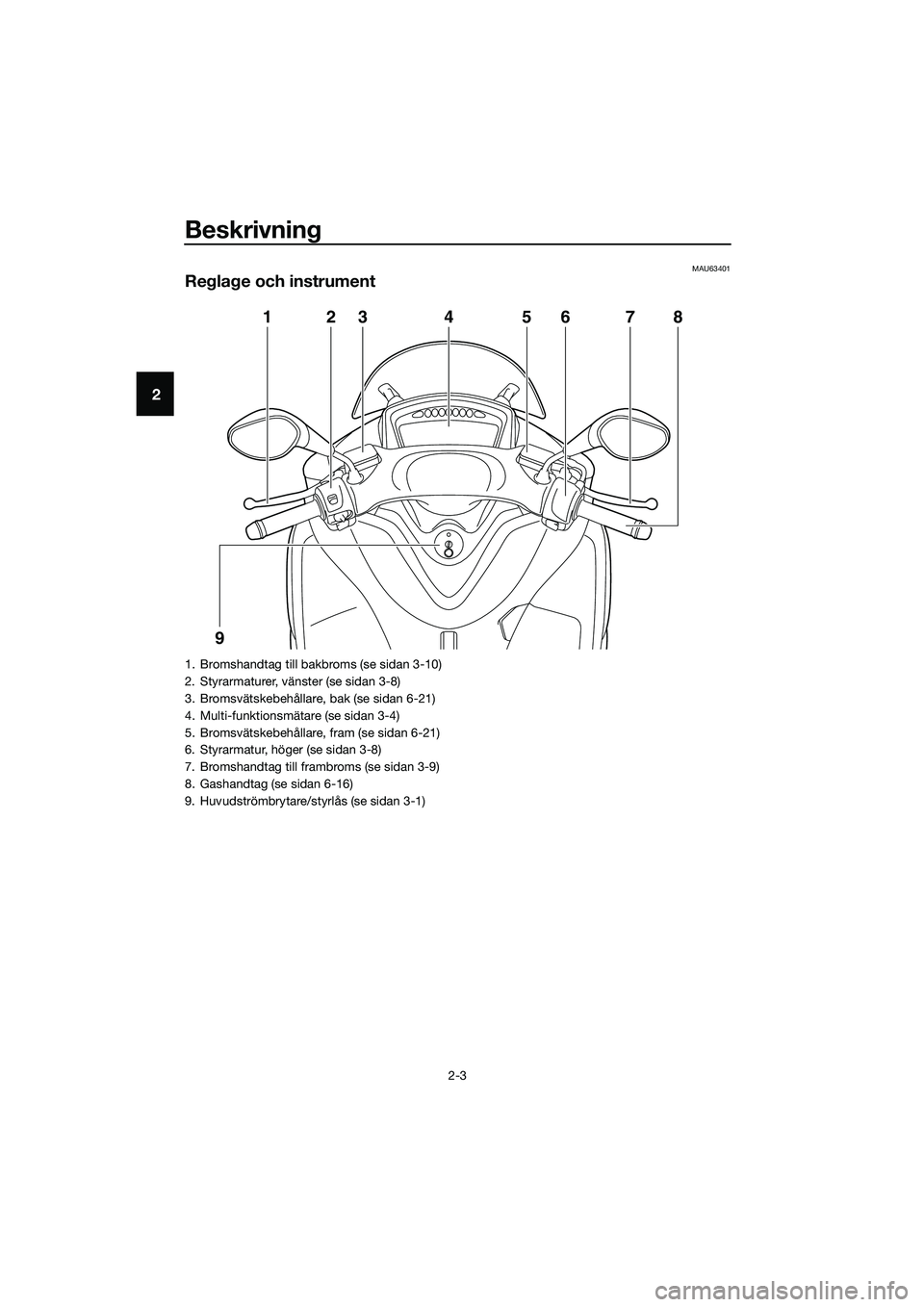

Reglage och instrument
1
923 7 86 5 4
1. Bromshandtag till bakbroms (se sidan 3-10)
2. Styrarmaturer, vänster (se sidan 3-8)
3. Bromsvätskebehållare, bak (se sidan 6-21)
4. Multi-funktionsmätare (se sidan 3-4)
5. Bromsvätskebehållare, fram (se sidan 6-21)
6. Styrarmatur, höger (se sidan 3-8)
7. Bromshandtag till frambroms (se sidan 3-9)
8. Gashandtag (se sidan 6-16)
9. Huvudströmbrytare/styrlås (se sidan 3-1)
UBR7M0M0.book Page 3 Tuesday, October 25, 2016 3:01 PM

Instrument och kontrollfunktioner
3-1
3
MAUN0264
Huvudströmbrytare/styrlås
Reglaget för huvudströmbrytare/styrlås
hanterar tändningen och belysningen och
används även för att låsa styrningen. De oli-
ka lägena på huvudströmbrytaren beskrivs
nedan.
TIPS
Huvudströmbrytaren/styrlåset är utrustat
med ett nyckelhålsskydd. (Se sidan 3-2 för
öppning och stängning av nyckelhålsskyd-
det.)
MAU65610ON (PÅ)
Alla elkretsar matas med ström, instru-
mentbelysningen, bakljuset, nummer-
skyltsbelysningen och parkeringsljuset
tänds och motorn kan startas. Det går inte
att ta ur nyckeln.
TIPS
Strålkastarna tänds automatiskt när motorn
startat och lyser till dess nyckeln vrids till

MAU10662OFF (AV)
Alla elektriska system är avstängda. Det går
att ta ur nyckeln.
VARNING
MWA10062
Vrid aldrig nyckeln till läget “OFF” eller
“LOCK” när fordonet körs. Alla elsystem
stängs av om du gör det, vilket kan leda
till att du förlorar kontrollen över fordo-
net eller en olycka.
MAU73800LOCK (LÅS)
Styrlåset är låst och alla elektriska system
är avstängda. Det går att ta ur nyckeln.
För att låsa styrningen
1. Vrid styret helt och hållet till vänster.
2. Med nyckeln i läge “OFF”, tryck in den
och vrid den till “LOCK”.
3. Ta ur nyckeln.
TIPS
Om styrlåset inte låser sig, vrid styret lite
fram och tillbaka.
LOCKOFF
ON
1. Tryck.
2. Vrid.
12
UBR7M0M0.book Page 1 Tuesday, October 25, 2016 3:01 PM

Instrument och kontrollfunktioner
3-2
3

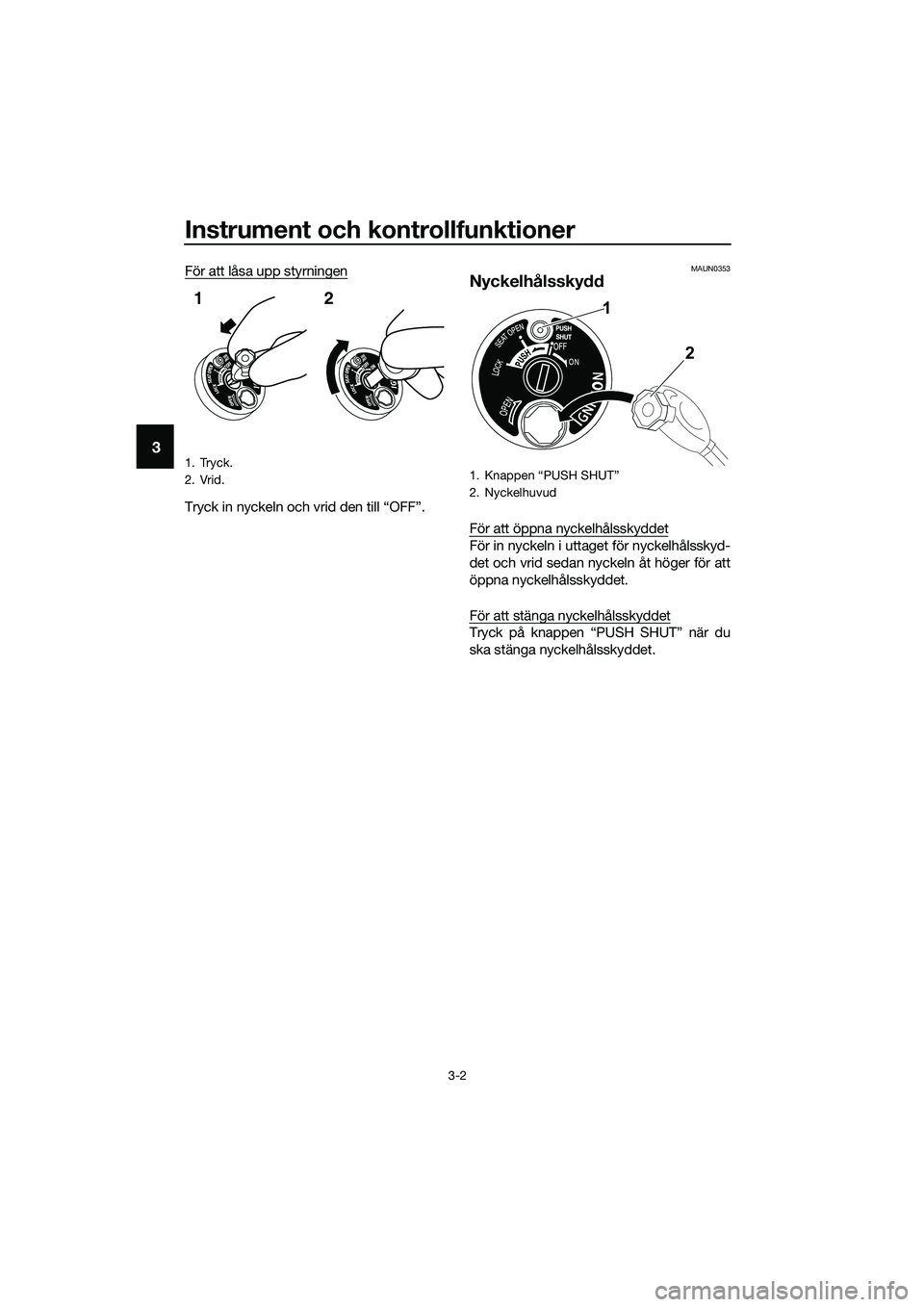

För att låsa upp styrningen
Tryck in nyckeln och vrid den till “OFF”.
MAUN0353
Nyckelhålsskydd
För att öppna nyckelhålsskyddet
För in nyckeln i uttaget för nyckelhålsskyd-
det och vrid sedan nyckeln åt höger för att
öppna nyckelhålsskyddet.
För att stänga nyckelhålsskyddet
Tryck på knappen “PUSH SHUT” när du
ska stänga nyckelhålsskyddet.
1. Tryck.
2. Vrid.
12
1.
2. Nyckelhuvud
1
2
UBR7M0M0.book Page 2 Tuesday, October 25, 2016 3:01 PM
