2017 TOYOTA YARIS Návod na použití (in Czech)

6259-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52G23CZ
Viskozita oleje (jako příklad je zde vysvětleno 0W-20):
• Hodnota 0W v označení 0W-20 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 20 v označení 0W-20 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registro-
vanými značkami API, aby vám pomohly zvolit olej, který byste měli
použít.
Servisní symbol API
Horní část: "API SERVICE SN"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-20" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajišťuje úsporu paliva a ochra-
nu životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The Interna-
tional Lubricant Specification Advisory Committee (ILSAC)
1
2

6269-1. Technické údaje
YARIS_F_OM_Europe_OM52G23CZ■
Objem oleje (Vypuštění a naplnění — jmenovitý*)
Vozidla bez systému DPF
Vozidla se systémem DPF
*: Objem motorového oleje je referenční množství, které se používá při vý-
měně motorového oleje. Zahřejte a vypněte motor, počkejte déle než 5 mi-
nut a zkontrolujte hladinu oleje na měrce.
Systém mazání (naftový motor)
S filtrem 3,9 litru
Bez filtru 3,5 litru
S filtrem 3,7 litru
Bez filtru 3,3 litru

6279-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52G23CZ■
Volba motorového oleje
Vozidla bez systému DPF*
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje: ACEA C2, B1, API CF-4 nebo CF
Doporučená viskozita (SAE):
SAE 0W-30, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Pokud použijete motorový olej
SAE 10W-30 nebo vyšší visko-
zity v extrémně nízkých tep-
lotách, motor bude obtížné
nastartovat, proto je doporučen
motorový olej SAE 5W-30 nebo
0W-30.
Viskozita oleje (jako příklad je zde vysvětleno 0W-30):
• Hodnota 0W v označení 0W-30 vyjadřuje vlastnost oleje, která
umožňuje schopnost startování motoru za studena. Oleje s niž-
ším číslem před W umožňují snadnější startování motoru v chlad-
ném počasí.
• Hodnota 30 v označení 0W-30 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
*: Pro zjištění, zda má vaše vozidlo systém DPF, kontaktujte kteréhokoliv auto-
rizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Předpokládaný rozsah teplot
před příští výměnou olejeDoporučeno

6289-1. Technické údaje
YARIS_F_OM_Europe_OM52G23CZ
Vozidla se systémem DPF*
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje: ACEA C2
Doporučená viskozita (SAE):
SAE 0W-30, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Viskozita oleje (jako příklad je zde vysvětleno 0W-30):
• Hodnota 0W v označení 0W-30 vyjadřuje vlastnost oleje, která
umožňuje schopnost startování motoru za studena. Oleje s niž-
ším číslem před W umožňují snadnější startování motoru v chlad-
ném počasí.
• Hodnota 30 v označení 0W-30 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
*: Pro zjištění, zda má vaše vozidlo systém DPF, kontaktujte kteréhokoliv auto-
rizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
UPOZORNĚNÍ
Použití jiného motorového oleje než ACEA C2 může poškodit katalyzátor.
Předpokládaný rozsah teplot
před příští výměnou olejeDoporučeno

6299-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52G23CZ■
Benzínový motor
■Naftový motor
Systém chlazení
Objem
(Jmenovitý)
Motor
1KR-FE4,5 litru
Motor
2NR-FKE
Multidrive
5,7 litru
Manuální převodovka
5,5 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, be-
zaminová, bezdusitanová a bezboritanová
chladicí kapalina na bázi etylénglykolu
s technologií trvanlivých hybridních organic-
kých kyselin
Nepoužívejte samotnou obyčejnou vodu.
Objem
(Jmenovitý)
Bez přídavného topení
4,5 litru
S přídavným topením
4,9 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, be-
zaminová, bezdusitanová a bezboritanová
chladicí kapalina na bázi etylénglykolu
s technologií trvanlivých hybridních organic-
kých kyselin
Nepoužívejte samotnou obyčejnou vodu.

6309-1. Technické údaje
YARIS_F_OM_Europe_OM52G23CZ
Systém zapalování (pouze benzínový motor)
Zapalovací svíčky
VýrobceMotor 1KR-FE
DENSO SC16HR11
Motor 2NR-FKE
DENSO FC16HR-Q8
MezeraMotor 1KR-FE
1,1 mm
Motor 2NR-FKE
0,8 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapalovací svíčky. Neupravujte mezeru mezi elek-
trodami.
Elektrický systém
Akumulátor
Napětí naprázdno*
při 20 C:12,3 V nebo vyšší
Pokud je specifické napětí nižší než standardní
hodnota, dobijte akumulátor.
(*: Napětí je kontrolováno 20 minut po vypnutí
motoru a všech světel.)
Nabíjecí proud 5 A max.

6319-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52G23CZ
*: Objem kapaliny je referenční hodnota. Pokud je nezbytná výměna, kontak-
tujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo který-
koliv spolehlivý servis.

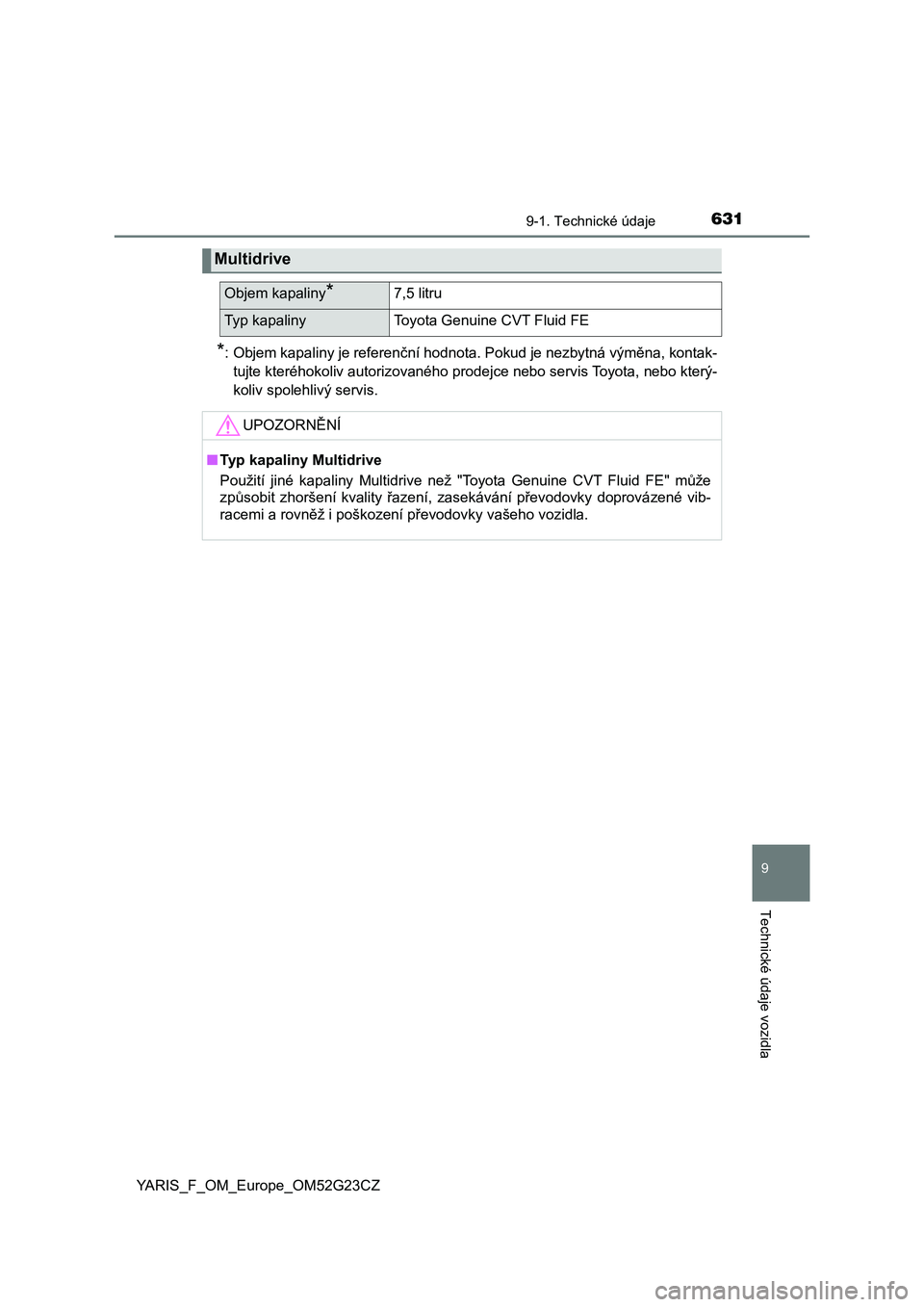

Multidrive
Objem kapaliny*7,5 litru
Typ kapalinyToyota Genuine CVT Fluid FE
UPOZORNĚNÍ
■Typ kapaliny Multidrive
Použití jiné kapaliny Multidrive než "Toyota Genuine CVT Fluid FE" může
způsobit zhoršení kvality řazení, zasekávání převodovky doprovázené vib-
racemi a rovněž i poškození převodovky vašeho vozidla.

6329-1. Technické údaje
YARIS_F_OM_Europe_OM52G23CZ
Manuální převodovka
Objem převodového
oleje (Jmenovitý)
Motor 1KR-FE
1,7 litru
Motory 2NR-FKE a 1ND-TV
2,4 litru
Typ převodového oleje"TOYOTA Genuine Manual Transmission Gear Oil
LV GL-4 75W" nebo ekvivalentní
UPOZORNĚNÍ
■Převodový olej manuální převodovky
• Uvědomte si, že v závislosti na jednotlivých vlastnostech použitého převo-
dového oleje nebo provozních podmínkách mohou být zvuk při volnoběhu,
citlivost řazení a/nebo spotřeba paliva rozdílné nebo ovlivněné, a v nejhor-
ším případě může dojít k poškození převodovky.
Pro dosažení optimálního výkonu doporučuje Toyota používat "TOYOTA
Genuine Manual Transmission Gear Oil LV GL-4 75W".
• Vaše vozidlo je z výroby naplněno olejem "TOYOTA Genuine Manual
Transmission Gear Oil LV GL-4 75W".
Používejte "TOYOTA Genuine Manual Transmission Gear Oil LV GL-4
75W" nebo ekvivalentní olej stejné kvality, který splňuje výše uvedené
specifikace.
Pro podrobnosti kontaktujte kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý servis.
Spojka
Volný chod pedálu5 – 15 mm
Typ kapalinySAE J1704 nebo FMVSS No. 116 DOT 4
