2017 TOYOTA YARIS Návod na použití (in Czech)

6179-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52G23CZ
*1: Vozidla bez zatížení
*2: Vozidla s výbavou pro nerovné vozovky (bez zvýšené výšky vozidla)
*3: Vozidla s výbavou pro nerovné vozovky (se zvýšenou výškou vozidla)
*4: Pneumatiky 175/65R14, 175/70R14 or 175/65R15 (5J)
*5: Pneumatiky 175/65R15 (5 1/2J) nebo 185/60R15 (vozidla bez výbavy pro
nerovné vozovky)
*6: Pneumatiky 185/60R15 (vozidla s výbavou pro nerovné vozovky)
*7: Pneumatiky 195/50R16
*8: Pneumatiky 175/65R15 (5 1/2J) nebo 185/60R15
Přípustná hmot-
nost přípojného
vozidla s brzdou
Motor 1KR-FE
730 kg
Motor 2NR-FKE
835 kg
Motor 1ND-TV
760 kg
bez brzdy 550 kg
Maximální povolená hmotnost pro
tažný hák/tažné zařízení19 kg

6189-1. Technické údaje
YARIS_F_OM_Europe_OM52G23CZ■
Identifikační číslo vozidla
Identifikační číslo vozidla (VIN) je úřední označení vašeho vozidla.
Toto je základní identifikační číslo vašeho vozidla Toyota. Používá
se k registraci vlastnictví vašeho vozidla.
Toto číslo je vyraženo pod pra-
vým předním sedadlem.
Toto číslo je také uvedeno na
výrobním štítku na levém střed-
ním sloupku.
Identifikace vozidla

6199-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52G23CZ■
Číslo motoru
Číslo motoru je vyraženo na bloku motoru, viz obrázek.
Motor 1KR-FEMotor 2NR-FKE
Motor 1ND-TV

6209-1. Technické údaje
YARIS_F_OM_Europe_OM52G23CZ■
Benzínový motor
Motor 1KR-FE
Motor 2NR-FKE
Motor
Model1KR-FE
Ty p3válcový, řadový, 4taktní, zážehový
Vrtání a zdvih71,0  84,0 mm
Zdvihový objem998 cm3
Vůle ventilů
(studený motor)Sací: 0,145 – 0,235 mm
Výfukový: 0,275 – 0,365 mm
Napnutí hnacího řemeneAutomatické nastavení
ModelMotor 2NR-FKE
Ty p4válcový, řadový, 4taktní, zážehový
Vrtání a zdvih72,5  90,6 mm
Zdvihový objem1496 cm3
Vůle ventilůAutomatické nastavení
Napnutí hnacího řemeneAutomatické nastavení

6219-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52G23CZ■
Naftový motor
Motor 1ND-TV
Model1ND-TV
Ty p4válcový, řadový, 4taktní, vznětový
Vrtání a zdvih73,0  81,5 mm
Zdvihový objem1 364 cm3
Vůle ventilů
(studený motor)Sací: 0,11 – 0,17 mm
Výfukový: 0,14 – 0,20 mm
Napnutí hnacího řemeneAutomatické nastavení
UPOZORNĚNÍ
■Typ hnacího řemene (naftový motor)
Pro pohon alternátoru je použit vysokopevnostní hnací řemen. Když měníte
hnací řemen, použijte originální hnací řemen Toyota nebo ekvivalentní vyso-
kopevnostní hnací řemen. Pokud není použit vysokopevnostní hnací řemen,
životnost řemene bude kratší, než je předpokládáno. Vysokopevnostní hnací
řemen je řemen s Aramidovým jádrem, který má vyšší pevnost ve srovnání
s obvykle používanými řemeny s PET nebo PEN jádry.

6229-1. Technické údaje
YARIS_F_OM_Europe_OM52G23CZ■
Benzínový motor
■Naftový motor
Palivo
Typ paliva
<002e0047005c00e5000300580059004c004700740057004800030057005c0057005200030057005c0053005c000300530044004f004c00590052005900ea0046004b000300e3005700740057004e012400030058000300fe00480055005300440046007400
03[
stanice, použijte pouze palivo s jedním z následu-
jících štítků.

Oblast EU:
Pouze bezolovnatý benzín odpovídající Evropské
normě EN228
Mimo oblast EU:
Pouze bezolovnatý benzín
Oktanové číslo95 nebo vyšší
Objem palivové nádrže
(Jmenovitý)42 litrů
Typ paliva
<002e0047005c00e5000300580059004c004700740057004800030057005c0057005200030057005c0053005c000300530044004f004c00590052005900ea0046004b000300e3005700740057004e012400030058000300fe00480055005300440046007400
03[
stanice, použijte pouze palivo s jedním z následu-
jících štítků.

Oblast EU:
Musíte používat pouze motorovou naftu odpoví-
dající Evropské normě EN590 nebo EN16734.
Mimo oblast EU:
Musíte používat pouze motorovou naftu, která
obsahuje 10 mg/kg nebo méně síry.
Pouze Rusko:
Musíte používat pouze motorovou naftu odpoví-
dající GOST R52368-2005 (síra max. 10 mg/kg).
Cetanové číslo48 nebo vyšší
Objem palivové nádrže
(Jmenovitý)41 litrů

6239-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52G23CZ■
Objem oleje (Vypuštění a naplnění — jmenovitý*)
*: Objem motorového oleje je referenční množství, které se používá při vý-
měně motorového oleje. Zahřejte a vypněte motor, počkejte déle než 5 mi-
nut a zkontrolujte hladinu oleje na měrce.
Systém mazání (benzínový motor)
S filtremMotor 1KR-FE
2,8 litru
Motor 2NR-FKE
3,6 litru
Bez filtruMotor 1KR-FE
2,6 litru
Motor 2NR-FKE
3,4 litru

6249-1. Technické údaje
YARIS_F_OM_Europe_OM52G23CZ■

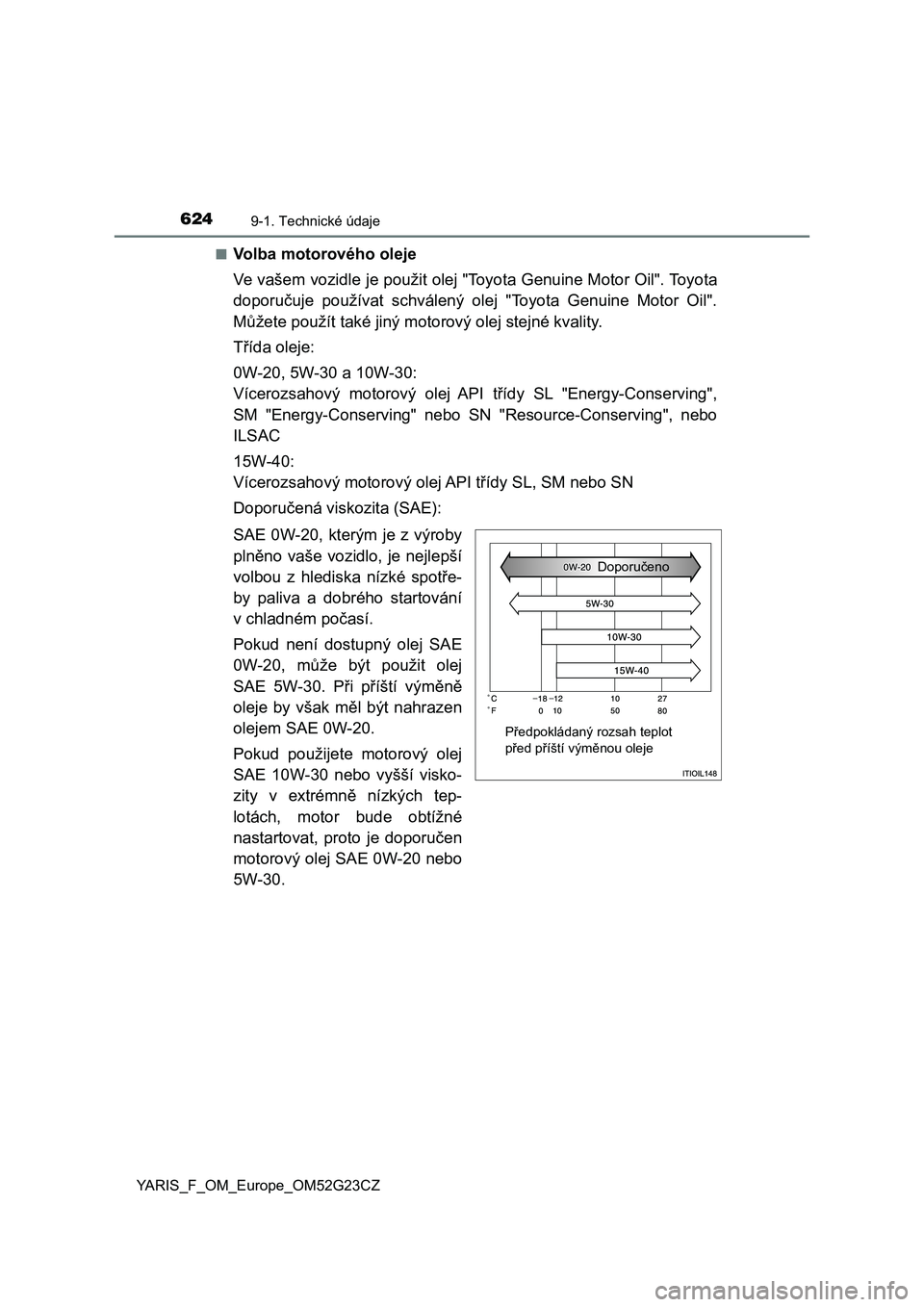

Volba motorového oleje
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje:
0W-20, 5W-30 a 10W-30:
Vícerozsahový motorový olej API třídy SL "Energy-Conserving",
SM "Energy-Conserving" nebo SN "Resource-Conserving", nebo
ILSAC
15W-40:
Vícerozsahový motorový olej API třídy SL, SM nebo SN
Doporučená viskozita (SAE):
SAE 0W-20, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Pokud není dostupný olej SAE
0W-20, může být použit olej
SAE 5W-30. Při příští výměně
oleje by však měl být nahrazen
olejem SAE 0W-20.
Pokud použijete motorový olej
SAE 10W-30 nebo vyšší visko-
zity v extrémně nízkých tep-
lotách, motor bude obtížné
nastartovat, proto je doporučen
motorový olej SAE 0W-20 nebo
5W-30.
Předpokládaný rozsah teplot
před příští výměnou olejeDoporučeno
