2017 TOYOTA YARIS HYBRID Manual del propietario (in Spanish)

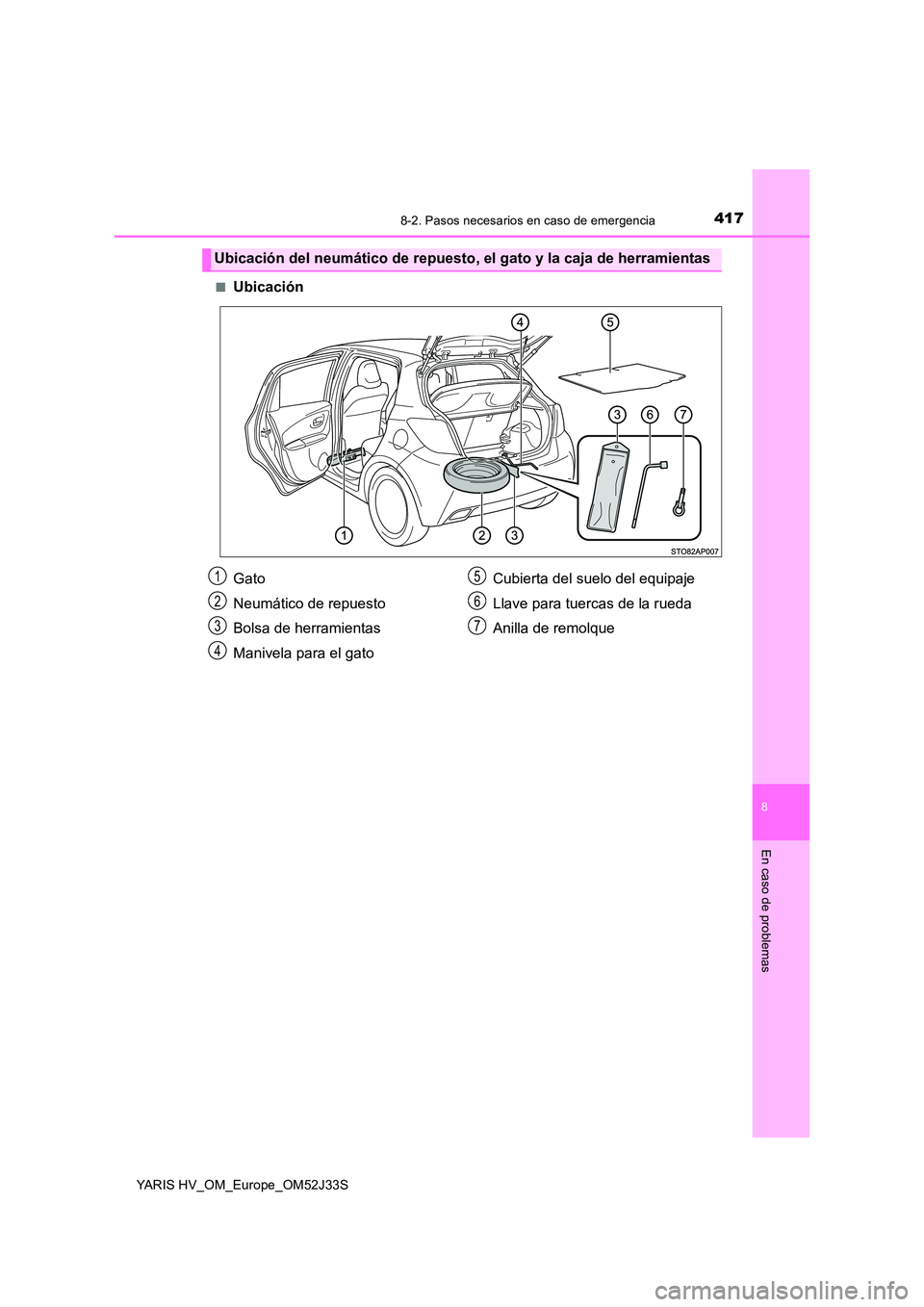

4178-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS HV_OM_Europe_OM52J33S
■Ubicación
Ubicación del neumático de repuesto, el gato y la caja de herramientas
Gato
Neumático de repuesto
Bolsa de herramientas
Manivela para el gato
Cubierta del suelo del equipaje
Llave para tuercas de la rueda
Anilla de remolque
1
2
3
4
5
6
7

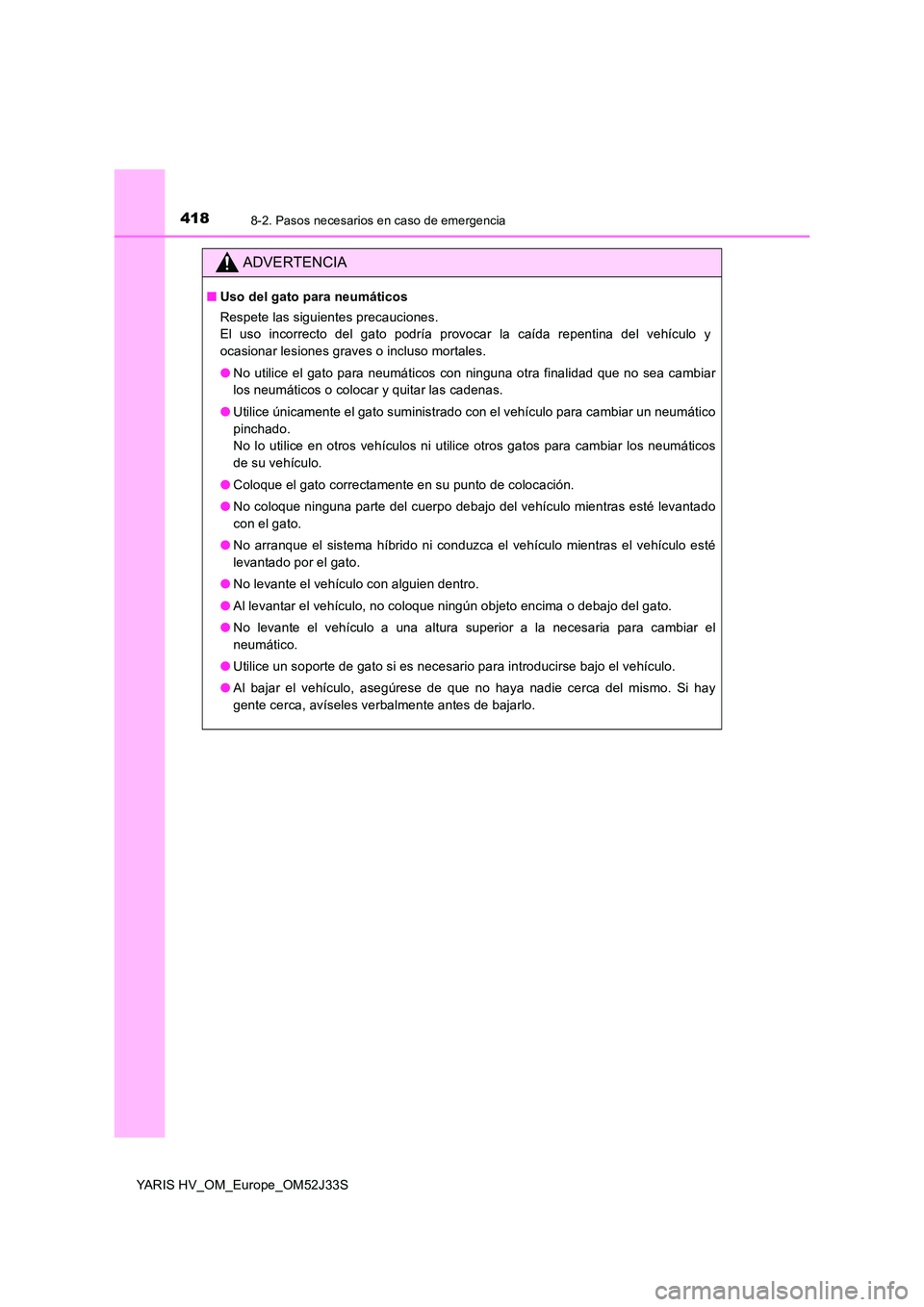

4188-2. Pasos necesarios en caso de emergencia
YARIS HV_OM_Europe_OM52J33S
ADVERTENCIA
■Uso del gato para neumáticos
Respete las siguientes precauciones.
El uso incorrecto del gato podría provocar la caída repentina del vehículo y
ocasionar lesiones graves o incluso mortales.
● No utilice el gato para neumáticos con ninguna otra finalidad que no sea cambiar
los neumáticos o colocar y quitar las cadenas.
● Utilice únicamente el gato suministrado con el vehículo para cambiar un neumático
pinchado.
No lo utilice en otros vehículos ni utilice otros gatos para cambiar los neumáticos
de su vehículo.
● Coloque el gato correctamente en su punto de colocación.
● No coloque ninguna parte del cuerpo debajo del vehículo mientras esté levantado
con el gato.
● No arranque el sistema híbrido ni conduzca el vehículo mientras el vehículo esté
levantado por el gato.
● No levante el vehículo con alguien dentro.
● Al levantar el vehículo, no coloque ningún objeto encima o debajo del gato.
● No levante el vehículo a una altura superior a la necesaria para cambiar el
neumático.
● Utilice un soporte de gato si es necesario para introducirse bajo el vehículo.
● Al bajar el vehículo, asegúrese de que no haya nadie cerca del mismo. Si hay
gente cerca, avíseles verbalmente antes de bajarlo.

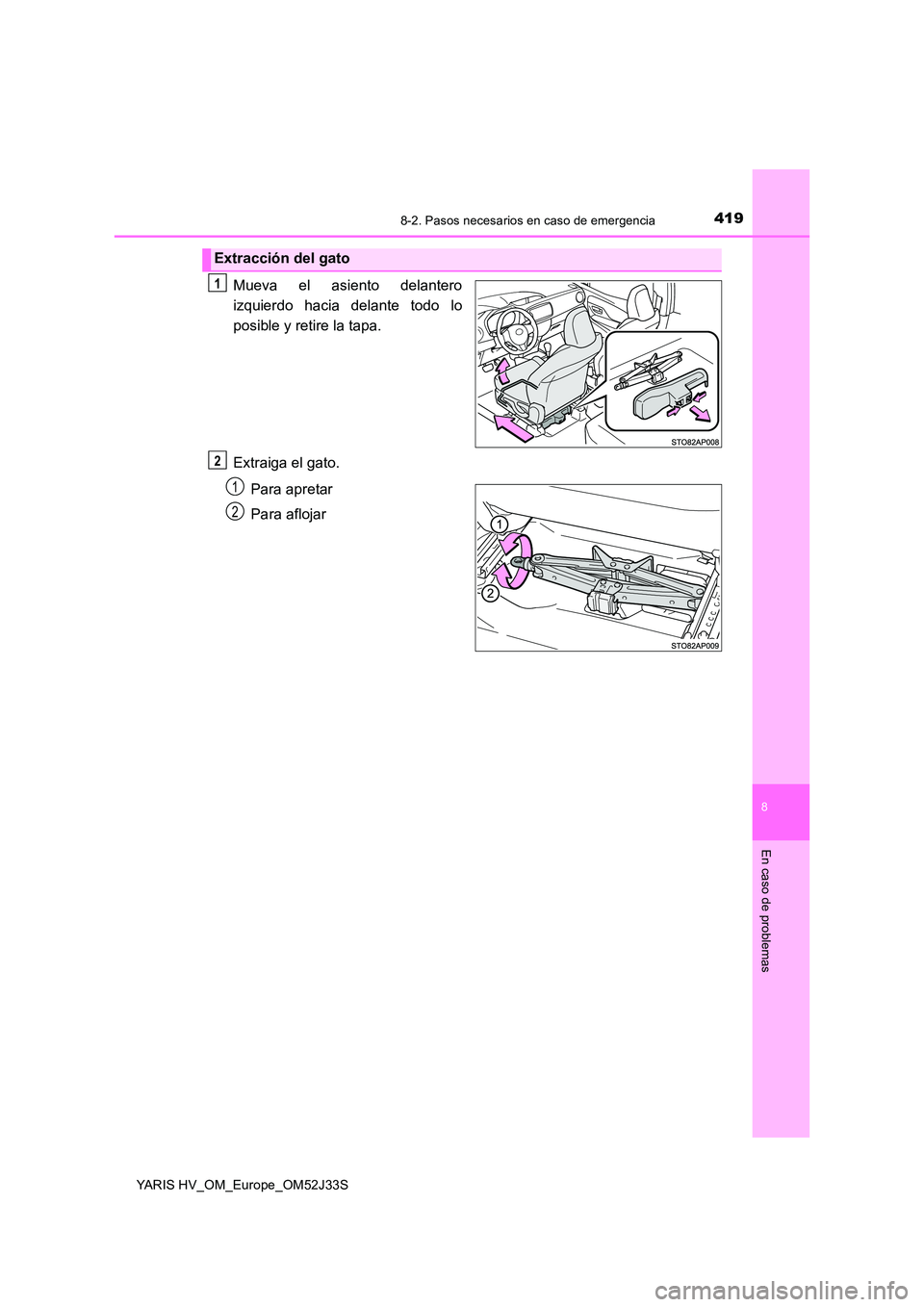

4198-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS HV_OM_Europe_OM52J33S
Mueva el asiento delantero
izquierdo hacia delante todo lo
posible y retire la tapa.
Extraiga el gato.
Para apretar
Para aflojar
Extracción del gato
1
2
1
2

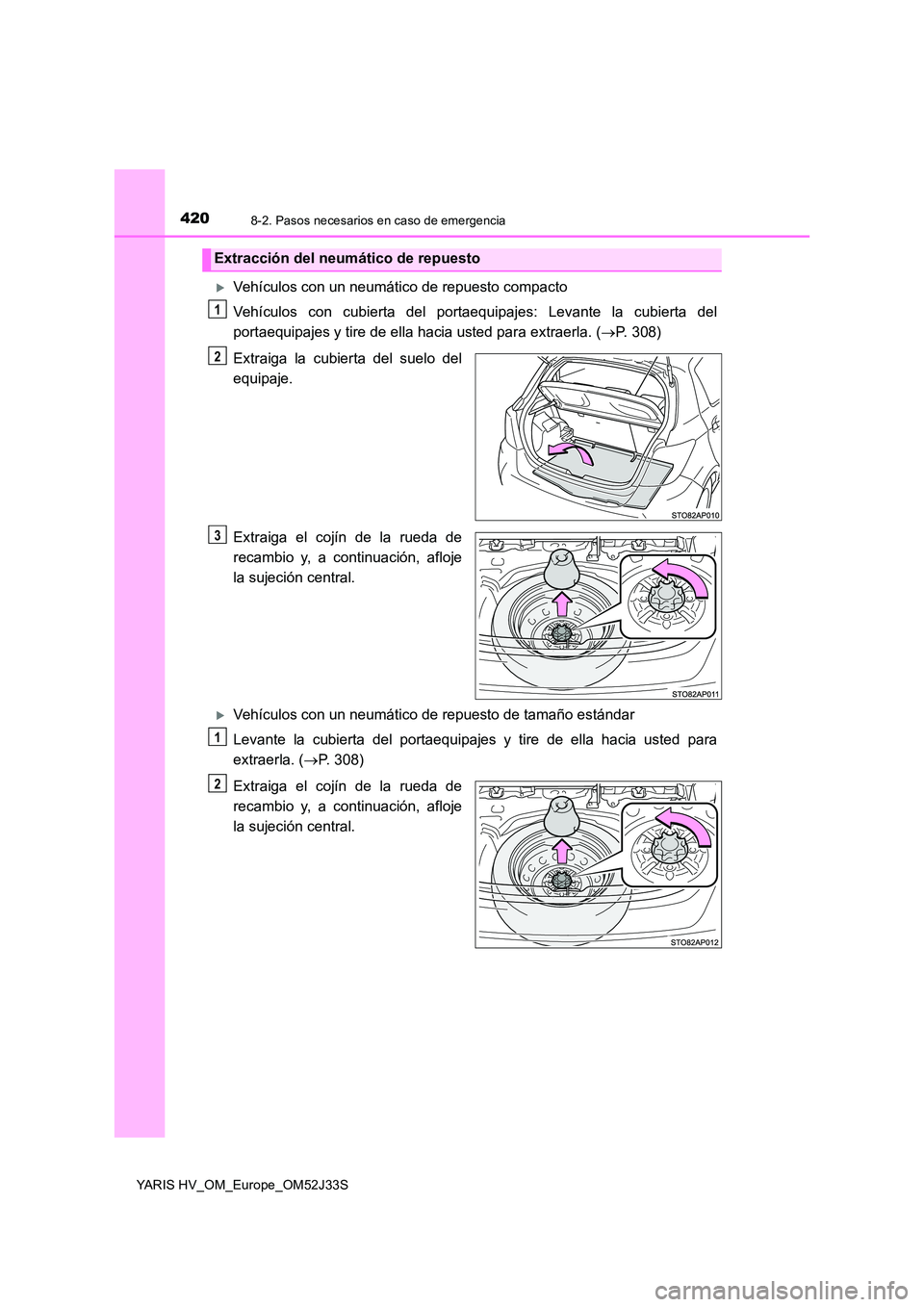

4208-2. Pasos necesarios en caso de emergencia
YARIS HV_OM_Europe_OM52J33S
Vehículos con un neumático de repuesto compacto
Vehículos con cubierta del portaequipajes: Levante la cubierta del
portaequipajes y tire de ella hacia usted para extraerla. ( P. 308)
Extraiga la cubierta del suelo del
equipaje.
Extraiga el cojín de la rueda de
recambio y, a continuación, afloje
la sujeción central.
Vehículos con un neumático de repuesto de tamaño estándar
Levante la cubierta del portaequipajes y tire de ella hacia usted para
extraerla. ( P. 308)
Extraiga el cojín de la rueda de
recambio y, a continuación, afloje
la sujeción central.
Extracción del neumático de repuesto
1
2
3
1
2

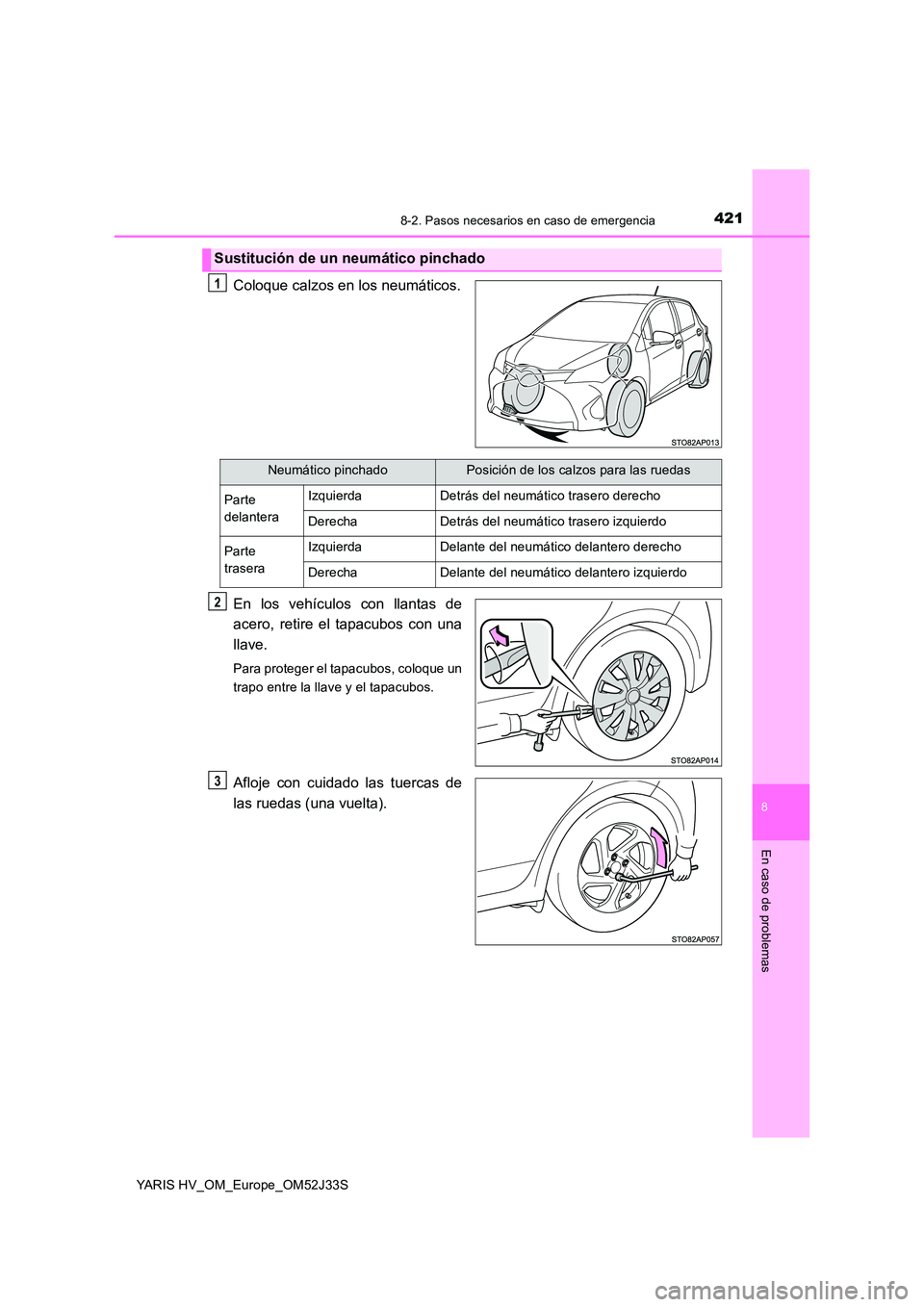

4218-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS HV_OM_Europe_OM52J33S
Coloque calzos en los neumáticos.
En los vehículos con llantas de
acero, retire el tapacubos con una
llave.
Para proteger el tapacubos, coloque un
trapo entre la llave y el tapacubos.
Afloje con cuidado las tuercas de
las ruedas (una vuelta).
Sustitución de un neumático pinchado
1
Neumático pinchadoPosición de los calzos para las ruedas
Parte
delantera
IzquierdaDetrás del neumático trasero derecho
DerechaDetrás del neumático trasero izquierdo
Parte
trasera
IzquierdaDelante del neumático delantero derecho
DerechaDelante del neumático delantero izquierdo
2
3

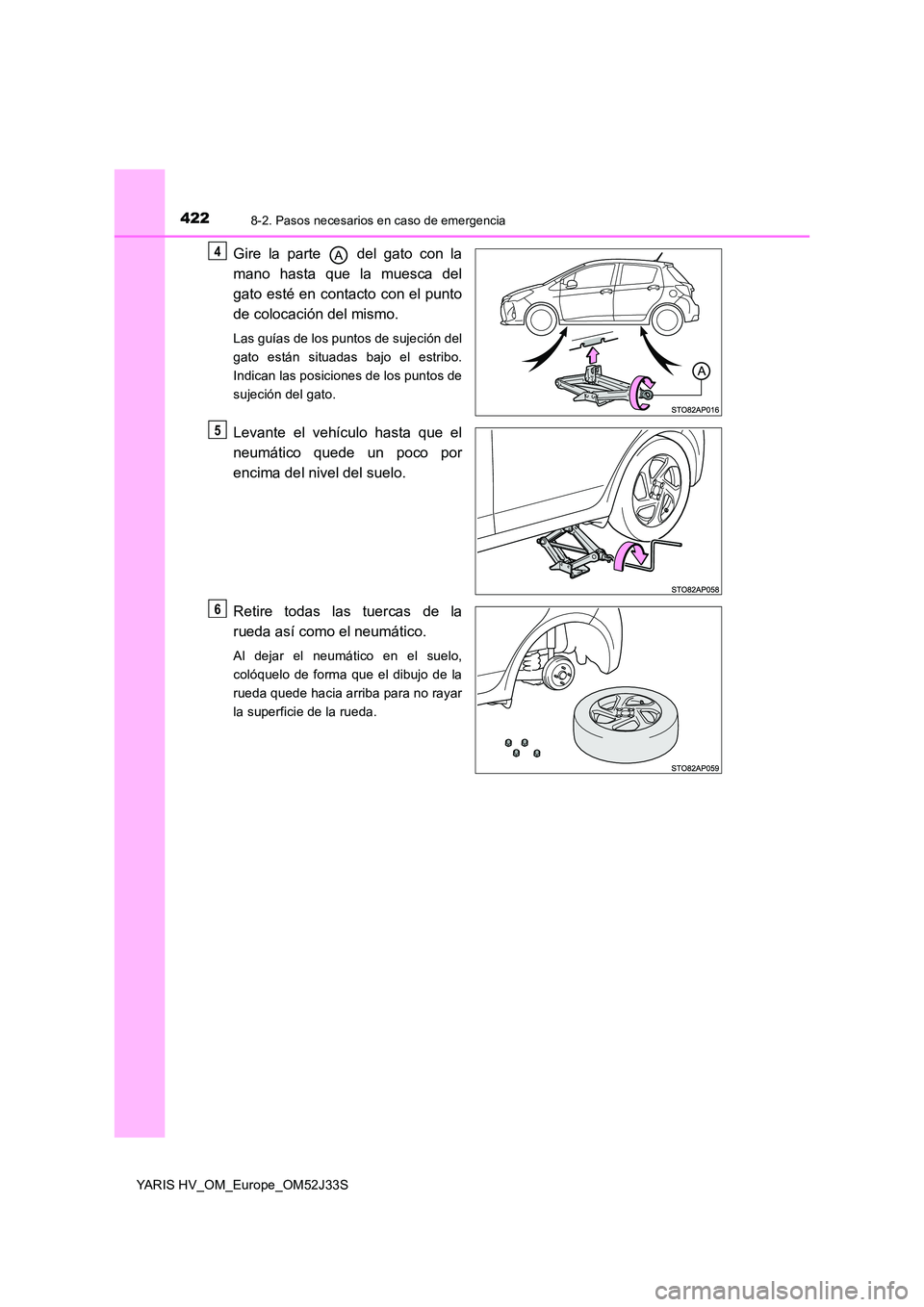

4228-2. Pasos necesarios en caso de emergencia
YARIS HV_OM_Europe_OM52J33S
Gire la parte del gato con la
mano hasta que la muesca del
gato esté en contacto con el punto
de colocación del mismo.
Las guías de los puntos de sujeción del
gato están situadas bajo el estribo.
Indican las posiciones de los puntos de
sujeción del gato.
Levante el vehículo hasta que el
neumático quede un poco por
encima del nivel del suelo.
Retire todas las tuercas de la
rueda así como el neumático.
Al dejar el neumático en el suelo,
colóquelo de forma que el dibujo de la
rueda quede hacia arriba para no rayar
la superficie de la rueda.
4
5
6

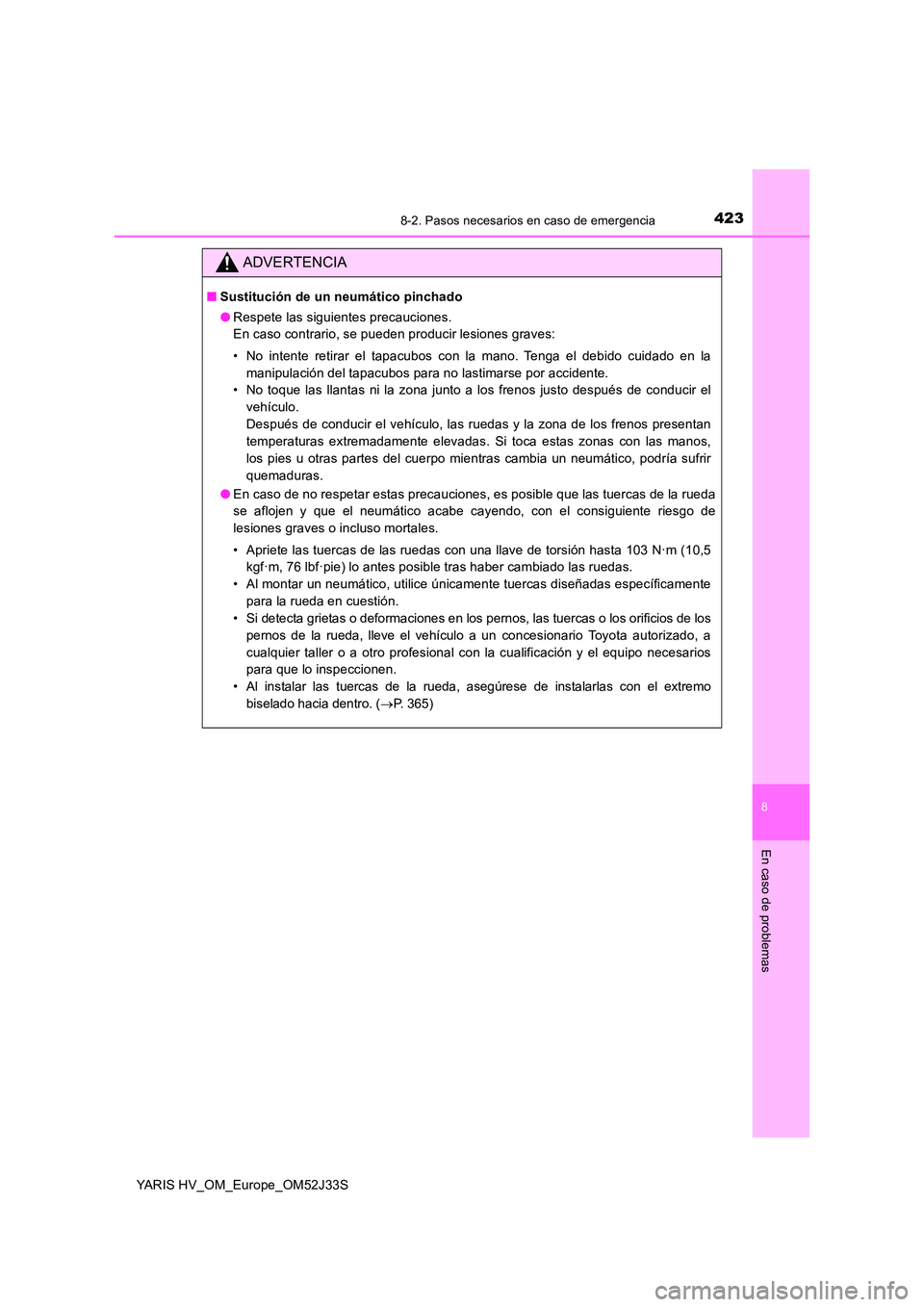

4238-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS HV_OM_Europe_OM52J33S
ADVERTENCIA
■Sustitución de un neumático pinchado
● Respete las siguientes precauciones.
En caso contrario, se pueden producir lesiones graves:
• No intente retirar el tapacubos con la mano. Tenga el debido cuidado en la
manipulación del tapacubos para no lastimarse por accidente.
• No toque las llantas ni la zona junto a los frenos justo después de conducir el
vehículo.
Después de conducir el vehículo, las ruedas y la zona de los frenos presentan
temperaturas extremadamente elevadas. Si toca estas zonas con las manos,
los pies u otras partes del cuerpo mientras cambia un neumático, podría sufrir
quemaduras.
● En caso de no respetar estas precauciones, es posible que las tuercas de la rueda
se aflojen y que el neumático acabe cayendo, con el consiguiente riesgo de
lesiones graves o incluso mortales.
• Apriete las tuercas de las ruedas con una llave de torsión hasta 103 N·m (10,5
kgf·m, 76 lbf·pie) lo antes posible tras haber cambiado las ruedas.
• Al montar un neumático, utilice únicamente tuercas diseñadas específicamente
para la rueda en cuestión.
• Si detecta grietas o deformaciones en los pernos, las tuercas o los orificios de los
pernos de la rueda, lleve el vehículo a un concesionario Toyota autorizado, a
cualquier taller o a otro profesional con la cualificación y el equipo necesarios
para que lo inspeccionen.
• Al instalar las tuercas de la rueda, asegúrese de instalarlas con el extremo
biselado hacia dentro. ( P. 365)

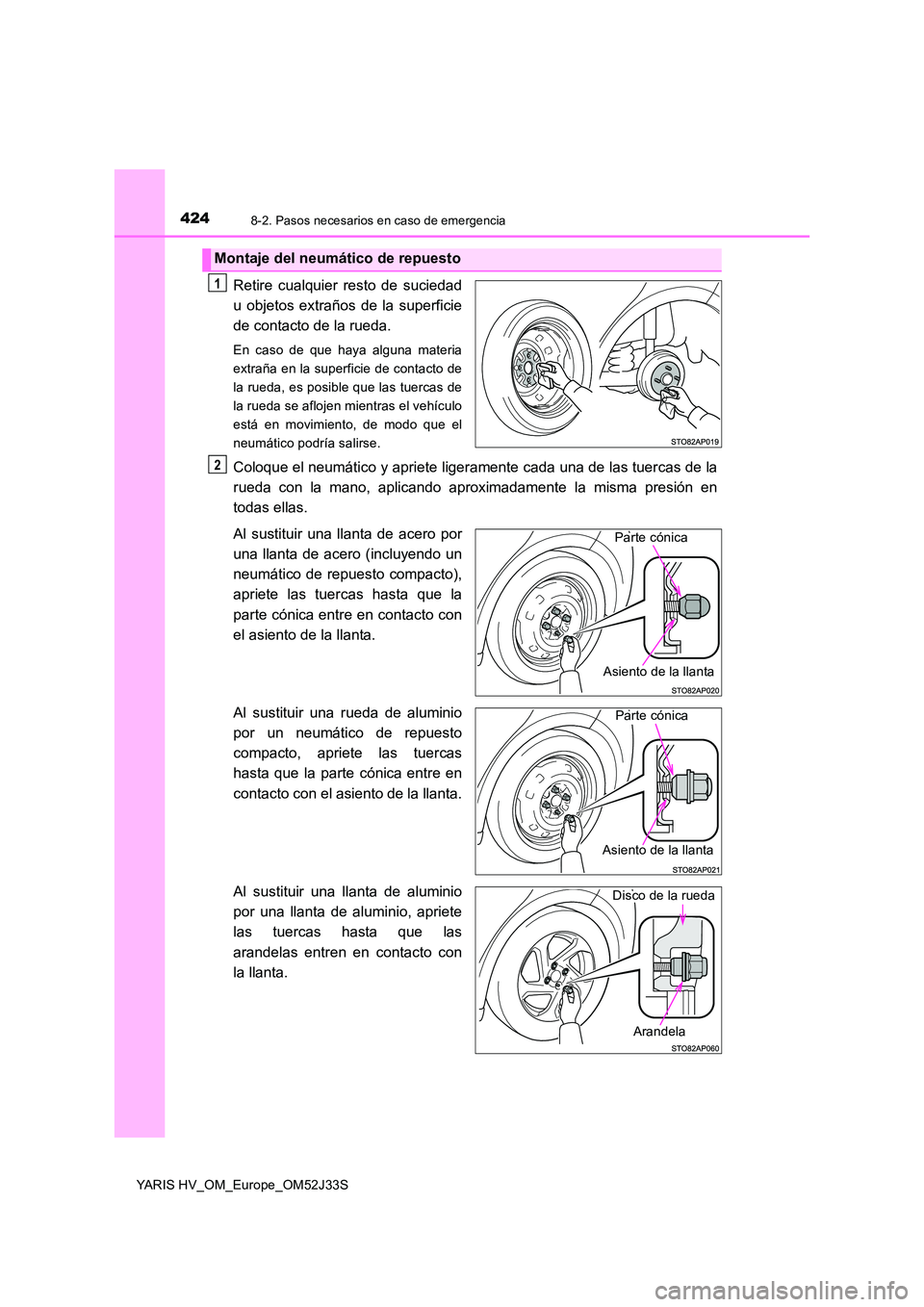

4248-2. Pasos necesarios en caso de emergencia
YARIS HV_OM_Europe_OM52J33S
Retire cualquier resto de suciedad
u objetos extraños de la superficie
de contacto de la rueda.
En caso de que haya alguna materia
extraña en la superficie de contacto de
la rueda, es posible que las tuercas de
la rueda se aflojen mientras el vehículo
está en movimiento, de modo que el
neumático podría salirse.
Coloque el neumático y apriete ligeramente cada una de las tuercas de la
rueda con la mano, aplicando aproximadamente la misma presión en
todas ellas.
Al sustituir una llanta de acero por
una llanta de acero (incluyendo un
neumático de repuesto compacto),
apriete las tuercas hasta que la
parte cónica entre en contacto con
el asiento de la llanta.
Al sustituir una rueda de aluminio
por un neumático de repuesto
compacto, apriete las tuercas
hasta que la parte cónica entre en
contacto con el asiento de la llanta.
Al sustituir una llanta de aluminio
por una llanta de aluminio, apriete
las tuercas hasta que las
arandelas entren en contacto con
la llanta.
Montaje del neumático de repuesto
1
2
Parte cónica
Asiento de la llanta
Parte cónica
Asiento de la llanta
Disco de la rueda
Arandela
